Ключевой принцип в помещениях с рабочими жидкостями — сочетать влагозащищённые материалы с продуманной конструкцией защиты: это минимизирует риск короткого замыкания и коррозии, а также упрощает обслуживание. Подробный обзор промышленных решений поможет сопоставить типы кабелей и корпуса с вашими эксплуатационными условиями. В тексте ниже даны конкретные рекомендации по выбору изоляции, классам защиты, монтажным проёмам и практикам техобслуживания — чтобы проект работал десятилетиями.
Типы кабелей: с чего начинать выбор
Для зон со splashing, капельным соударением и возможным погружением выбирают кабели с соответствующей изоляцией и оболочкой. Наиболее востребованы:
- кабели с изоляцией XLPE (сшитый полиэтилен) — высокая термостойкость и устойчивость к химии;
- кабели с двойной изоляцией и защитной оболочкой из полиуретана или поливинилхлорида повышенной плотности — для механической защиты и сопротивления маслам;
- бронзированные или бронированные кабели (с металлической бронёй) — в местах с возможным механическим воздействием;
- кабели в нержавеющей оболочке или в гибкой нержавеющей трубе — для агрессивных сред и высокой коррозионной активности.
Практическое правило: если рабочая жидкость агрессивна (кислоты, щёлочи, растворители), выбирайте кабельные оболочки, сертифицированные на стойкость к конкретному химическому агенту.
Классы защиты IP и их значение
IP-рейтинг определяет защиту от пыли и воды. Для разных сценариев подходят разные значения:
- IP44 — брызги со всех направлений: подходит для приподнятых трасс над технологическими линиями с минимальным риском потопа;
- IP65/IP66 — защита от струй воды и полного забрызгивания: для наружных лотков и узлов вблизи моечных линий;
- IP67 — кратковременное погружение (обычно до 1 м): для распределительных коробок, которые могут оказаться под жидкостью временно;
- IP68 — длительное погружение: используется в специальных погружных местах.
Важно: IP — только часть картины. IK (механическая защита), температура эксплуатации и химстойкость корпуса также критичны.
Герметичные распределительные коробки и выбор материала

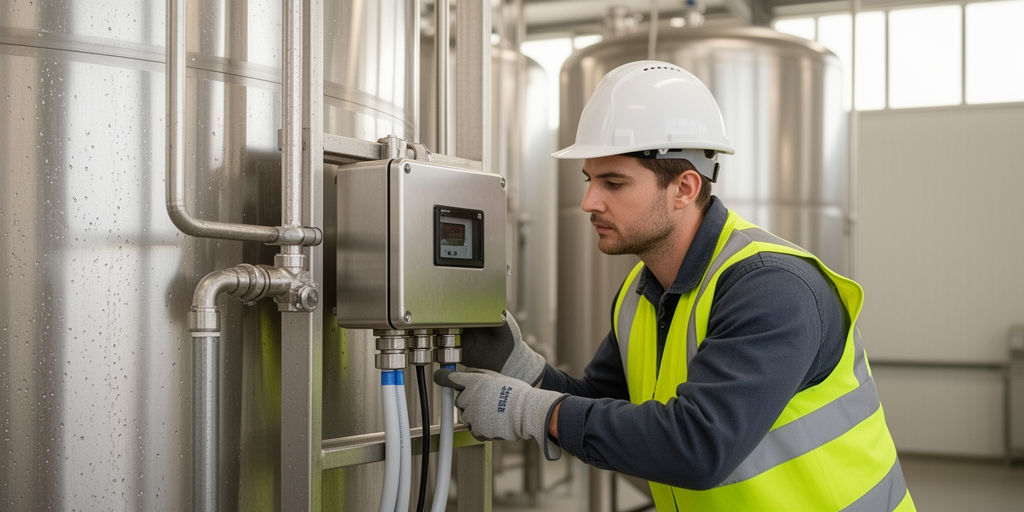

Короба в зонах с рабочими жидкостями должны быть либо нержавеющими, либо иметь специальное антикоррозийное покрытие. Уплотнения — резиновые (NBR, EPDM) или силиконовые — подбирайте по температуре и химии. Для критичных участков предпочтительна нержавеющая сталь 316L или алюминиевые сплавы с защитным покрытием.
Кабельные лотки, вводы и герметизация проходок

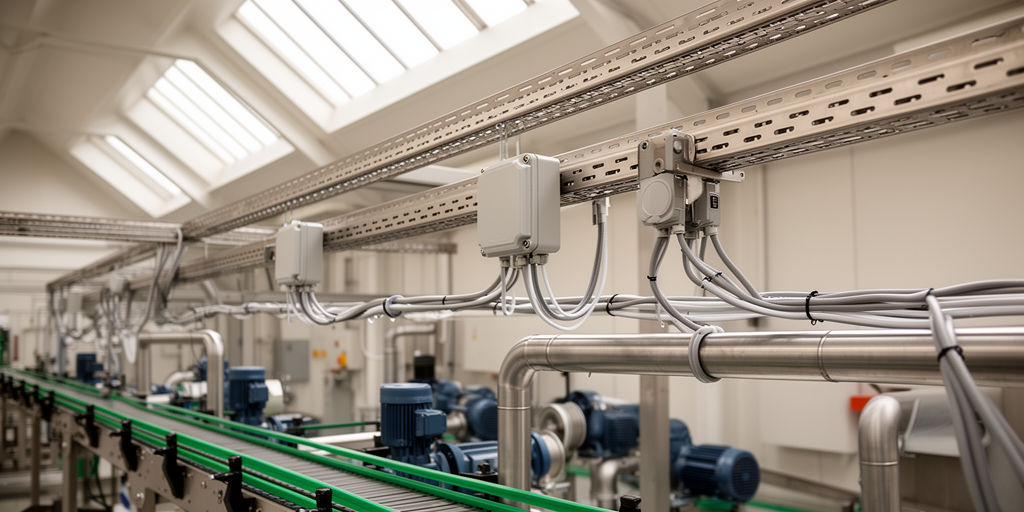

Кабельные лотки выбирают с учётом отвода воды и возможности легкой очистки. Перфорированные лотки упрощают дренаж, цельные — защищают от падения капель. Для вводов используйте кабельные сальники с оптимальным диаметром и материалом уплотнения, а вокруг прокладок — герметики на силиконовой или полиуретановой основе.
Монтаж около насосов и насосных узлов

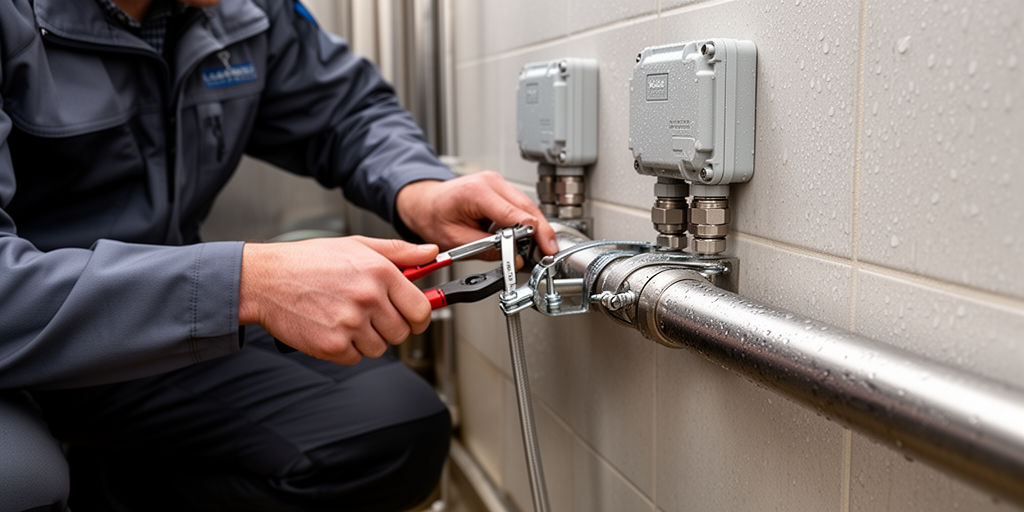

Зоны насосного оборудования требуют трёхмерного подхода: кабели на защитных лотках, вводы на высоте, дублированный дренаж. Часто применяют нержавеющие трубопроводы для кабелей и отведений — они служат барьером и упрощают осмотр. Для участков с вибрацией используют гибкие компенсаторы и люфты для предотвращения усталостного разрушения оболочки.
Защита цепей: УЗО, автоматические выключатели и селективность
Помимо влагозащиты, нужно правильно подбирать защитные устройства. RCD (УЗО) с током утечки 30 мА — стандарт для защиты людей, но для технологических линий стоит сочетать селективные дифференциальные решения, чтобы размыкание не останавливало всю установку. Автоматические выключатели с характеристикой B/C/D выбираются по токам запуска насосов и двигателей.
Дренаж, уклоны и защита от проливов
Никакая оболочка не заменит хорошую конструкцию пола и дренажа: проектируйте уклоны к сливным трапам, устанавливайте поддоны и локальные лотки под электрооборудованием. Устройство автономных поддонов под коробками и использование сигнализации по уровню жидкости — простые меры, снижающие риск попадания в электрощит.
Техническое обслуживание и регулярные проверки
Инспекции по регламенту включают визуальные осмотры, измерения сопротивления изоляции (мегаомметр), термографию соединений и проверку уплотнений. Частота проверок зависит от агрессивности среды: для агрессивных сред — ежеквартально, для умеренных — раз в полгода.
Типичные ошибки и практические правила их предотвращения
- Ошибка: выбор кабеля только по цене — решение: сопоставляйте стоимость с долговечностью и коррозионной стойкостью;
- Ошибка: отсутствие дренажа в лотках — решение: проектируйте перфорированные или утеплённые лотки с уклоном;
- Ошибка: неправильная маркировка и отсутствие документации — решение: заводите паспорта трасс и планы обслуживания;
- Ошибка: монтаж вводов без герметизации — решение: используйте сертифицированные сальники и герметики.
Резюме
Для безопасной прокладки проводки в помещениях с рабочими жидкостями нужно сочетать правильный выбор кабелей и оболочек, корпуса с требуемым IP/IK, грамотные вводы и дренаж. Тщательная документация, регулярные проверки и применение промышленных герметичных решений сокращают риски и эксплуатационные расходы. Следуя изложенным критериям, вы получите надёжную и удобную в обслуживании систему.
