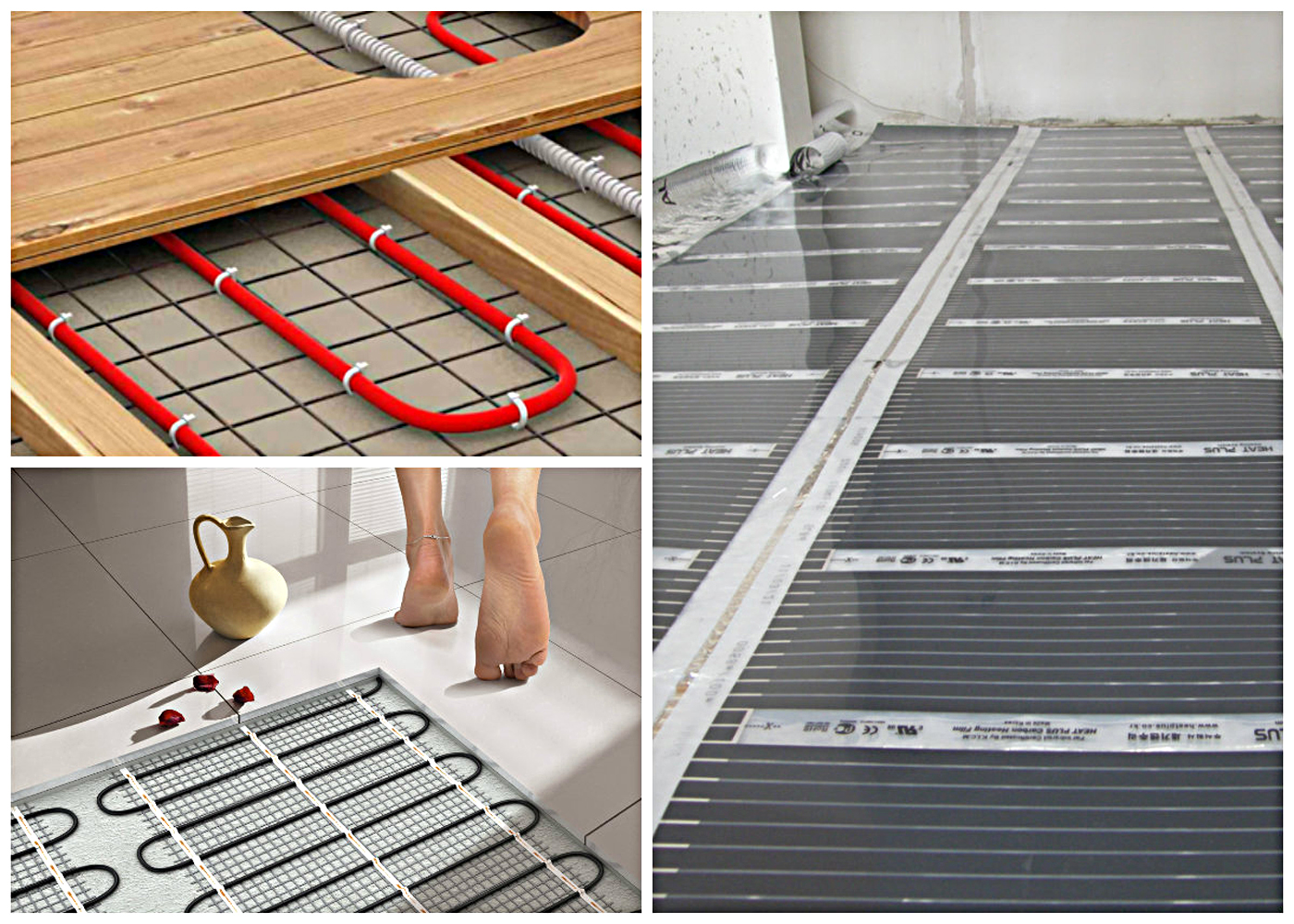

Какой теплый пол лучше класть под плитку

Видео — Видеообзор электрических теплых полов

Инфракрасный пол

Инфракрасные варианты подогрева рассмотрим в отдельном разделе. Это еще один тип подогрева полов, где источник энергии — электричество. И его можно назвать самым популярным и современным.

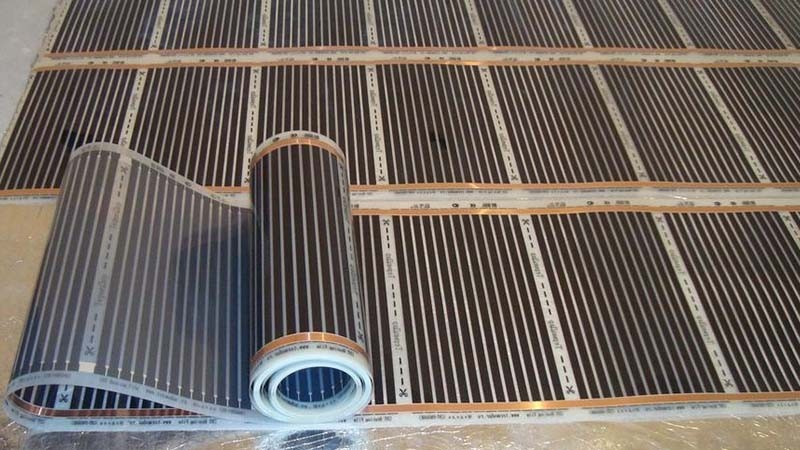

Такая система представляет собой достаточно тонкую пленку, которая стелется под напольное покрытие. На ней есть углеродная паста (затвердевшая) или устанавливаются биметаллические элементы (медь и алюминий), которые и выделяют тепло — это и есть нагревательный элемент. Нагрев помещения происходит за счет инфракрасного излучения. Каждый модуль пленки имеет размеры 50*50 см, но поставляется она рулонами. Все отрезки пленки нужно просто соединять между собой, чтобы получить единую систему и подключить ее к источнику тока.

Инфракрасный пол

Инфракрасные полы удобны в монтаже и очень эффективны. Использовать их можно с абсолютно любым вариантом напольного покрытия, в том числе и с керамической плиткой. Затраты электроэнергии минимальны — это самый экономичный вариант подогрева пола. К другим достоинствам можно отнести отсутствие необходимости обустраивать цементную стяжку, возможность на месте подрезать пленку до определенного размера (по специально обозначенным линиям отреза), шанс отрегулировать нагрев с высокой точностью, простой монтаж, равномерный нагрев, бесшумность работы. Главный недостаток системы — достаточно высокая стоимость.

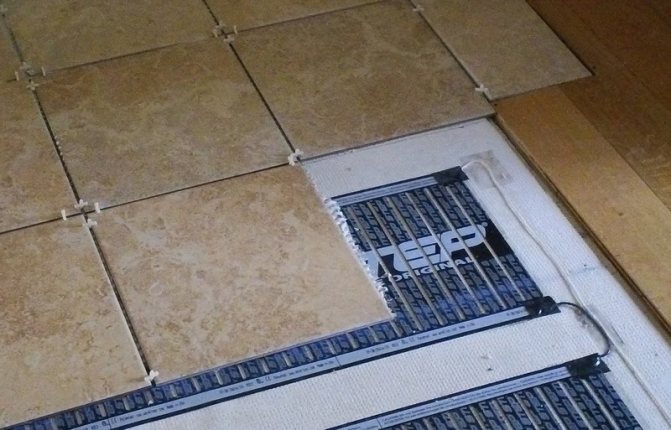

Монтаж ИК-системы выполняется на готовое основание, на котором уже постелен тонкий теплоотражатель. Далее нужно просто постелить нагревательную пленку, соединить все ее элементы, подключить к датчикам и системе питания, а затем, закрыв армирующей сеткой, просто уложить напольное покрытие. Обязательное условие при укладке пленки — избегание нахлестов и фиксация ее на основании при помощи обычного скотча, чтобы избежать появления этих нахлестов в дальнейшем в случае сдвигания системы. Пересечение отдельных полотен между собой губительно для системы и легко приведет к ее повреждению.

Есть мастера-противники укладки ИК-полов под керамику. Они объясняют отказ от этого варианта в данном случае тем, что сама пленка имеет низкую адгезию, и сцепление с плиткой будет плохим. Но на деле, если монтаж выполнен правильно, то эффекта скольжения избежать вполне возможно

Также при монтаже важно использовать определенные клеевые составы — не все стандартные клеи для плитки химически инертны и некоторые могут испортить пленку

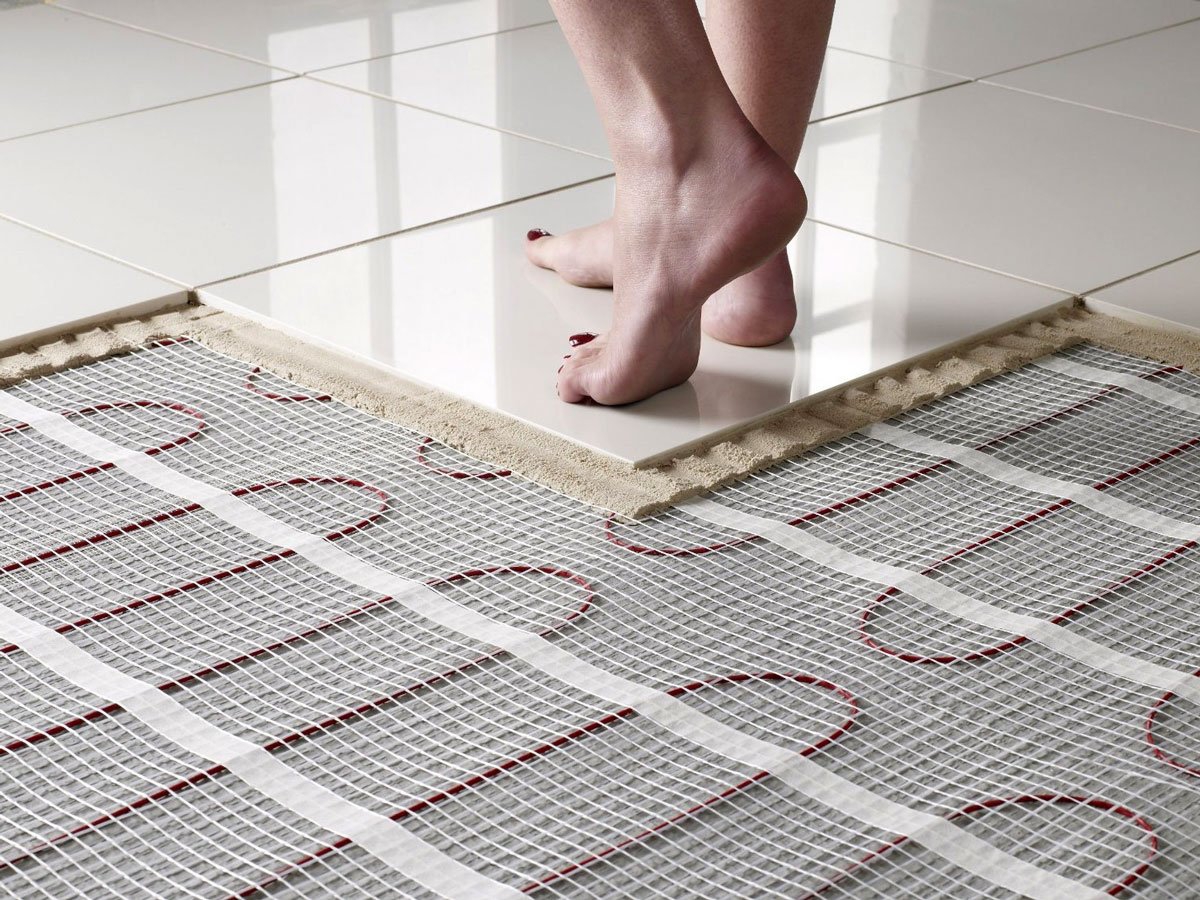

Виды и устройство нагревательных матов

Термоматы — система гибких нагревательных элементов в рулонном виде. В основе лежит сетка из стекловолокна. Она представляет собой ячейки, которые получаются путём переплетения стекловолоконных нитей и ровинговой стеклоткани. Стекловолокно — это материал, который не поддаётся воздействию агрессивных сред и ржавчине, кроме того, он долговечен. На данной сетке закреплён кабель толщиной 3 — 4 мм.

Основные преимущества и недостатки данного вида электрических тёплых полов в виде матов под плитку наглядно представлены в таблице.

Плюсы	Минусы
Имеет мало слоёв, поэтому не приводит к увеличению высоты пола	Высокая стоимость электричества
Монтаж прост, и не требует больших навыков, так как кабель уже закреплён на основе	Использование системы возможно только после полного высыхания основания, на это уходит около месяца
Несложный расчёт количества требуемого материала	Дополнительная нагрузка на электрическую сеть
Основа — экологически чистый материал, армирующая сетка
Прогревает быстро любое покрытие, в том числе плитку и паркет
Автоматическая регулировка температуры
Кабель уже уложен на основу
Нет необходимости в стяжке

Инфракрасный тёплый пол в виде матов подразделяется на несколько моделей:

Одножильный — имеет один греющий проводник, поэтому стоит значительно меньше двухжильного. Обладает повышенным уровнем электромагнитного излучения, но в пределах санитарных норм. В связи с этим, данный пол рекомендован для помещений, где люди не находятся постоянно, то есть ванная или прихожая. Монтаж более сложный, так как необходимо присоединять оба конца к терморегулятору, и обязательно требуется наличие бетонной стяжки. Преимущества данной модели — потребление электроэнергии не значительное, несмотря на высокую температуру нагрева.

Двужильный — состоит из двух проводников: греющего и токопроводящего. Это упрощает сам монтаж пола, так как не нужно подсоединять к терморегулятору второй конец кабеля. Кроме того, монтаж возможен на любое половое покрытие. Данная конструкция имеет пониженный фон электромагнитного излучения, что подходит для установки в жилых комнатах.

Какой мощности теплый пол выбрать

Начнем с того, что температура пола регулируется санитарными нормами (СНиП 2.04.05*91*, п. 3.16). Согласно этому документу пол нельзя нагревать выше:

26°С — в помещениях где люди находятся постоянно (жилые);
31°С — пол в помещениях где люди находятся временно (ванная, туалет и т.д.).

При этом ограничена и максимальная температура нагрева над нагревательным элементом. Она не должна быть выше 35°С. На самом деле, комфортно себя чувствуете, если под ногами примерно 26-29 градусов. Оно, конечно, личное дело, но более теплый пол ощущается как горячий.

После того как определитесь с мощностью теплого пола, можно выбирать мощность кабеля или нагревательного мата

А зачем нам температура пола? А потому что от этого зависит требуемая мощность на квадратный метр. Если делать все по правилам, надо рассчитывать теплопотери помещения, учитывать теплоемкость материалов, наличие и качество утепления. Расчет мощности теплого пола — это целый процесс. Но можно сделать проще. Есть «средняя температура по больнице». Данные, которые собраны на основании реально работающих конструкций приведены в таблице.

Какой мощности взять теплый пол под плитку

Но тут не учитывается слой клея и толщина плитки. Это реально «средние» показатели. Как их скорректировать? Если слой клея, плитка или керамогранит толстые, добавьте около 20%. Это даст требуемую температуру. И вообще, лучше брать мощность с запасом. Есть две причины. Во-первых, работа на пределе возможностей вредит оборудованию. Оно быстрее выходит из строя. Это касается и нагревательных элементов.

Во-вторых, на случай экстремальных холодов или отключения основного отопления будете иметь некоторый резерв. Правда, увеличение максимальной мощности нагревательных элементов ведет к увеличению диаметра проводов в линии питания и мощности автоматов. Но в электрике запас по мощности — это всегда лучше, чем недостаток. Более безопасно.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Сначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Проверенные производители

Качественный теплый пол могут предложить многие фирмы. Свой выбор стоит основывать на рекомендациях опытных специалистов, занимающихся монтажом данного рода конструкций. Только ознакомившись с ассортиментом производителя, оценив преимущества продукции, можно подобрать оптимальный пол, соответствующий требованиям.

Рейтинг производителей электрического пола 2017:

Теплолюкс – шведская торговая марка, занимающая лидирующие позиции на рынке. В ассортименте предприятие имеет полный перечень номенклатурных позиций, необходимых для монтажа конструкции. Среди особенностей продукции – несколько разновидностей нагревательного кабеля, благодаря чему можно подобрать оптимальную нагрузку для конкретного помещения. Регуляторы подаются программированию и максимально эффективно расходуют электроэнергию. Компания предусмотрела несколько стандартных наборов, позволяющих экономить время на расчетах.
Тhermo – производитель нагревательных кабелей и терморегуляторов, предназначенных для использования в бытовых и производственных помещениях. Наборы изделий составляются исходя из габаритов и потребности комнаты или здания. Срок службы составляет 50 лет.
Аura – немецкий изготовитель термоматов, регуляторов и обогрева для труб. Продукция предприятия соответствует международным стандартам качества и безопасности, что подтверждается сертификатами. Средний срок службы изделий 20 лет.
Devi – в ассортименте компании присутствуют нагревательные кабеля, регуляторы, маты и полноценные комплекты. Особенность продукции Деви состоит в возможности укладки на открытых площадках, таких как ступени, крыльцо. Изделия устойчивы к коррозийным процессам, нагрузкам, воздействию атмосферных осадков, могут быть автоматизированы.
Сaleo. Под данным брендом изготавливаются пленочные и стержневые полы, маты, регуляторы и комплектующие. Особенность матов состоит в применении под разными покрытиями, в том числе под плиткой. Оборудование Калео может расстилаться по всей площади комнаты, даже в местах соприкосновения мебели и бытовой техники с основанием поверхности.

Монтаж

Если полы старые и выщербленные, необходимо выровнять пол стяжкой

Способ укладки матов теплого пола под плитку зависит от типа полового покрытия. Если систему необходимо смонтировать на ламинате или паркете, то кладут двужильные конструкции, а при выполнении работ по поверхности бетонной стяжки следует использовать одножильные. Процесс монтажа включает в себя несколько последовательно выполняемых операций.

Начинают работу с составления плана укладки. Освободив помещение, поводят разметку и подготавливают основание. Бетонную стяжку следует тщательно очистить, заделать все обнаруженные дефекты, трещины, сколы, щели. Нанести слой грунтовки.

Определяют место установки терморегулятора и подготавливают место его крепления. В стене нужно сделать штробу для укладки кабеля и на высоте не менее 30 см от поверхности пола оборудовать место для установки распределительной коробки.

Маты точечно приклеивают на клей

Укладка двужильного кабеля не требует дополнительной подготовки существующего напольного покрытия. На его поверхности раскатывают нагревательные маты, разрезав сетку в местах разворота кабеля или его поворота на 90°.

Уложенный мат точечно с помощью клеевого состава крепят к полу, а после его застывания всю поверхность конструкции покрывают плиточным клеем, распределив его тонким слоем. Это поможет защитить оборудование от нежелательных воздействий.

Нагревательный кабель

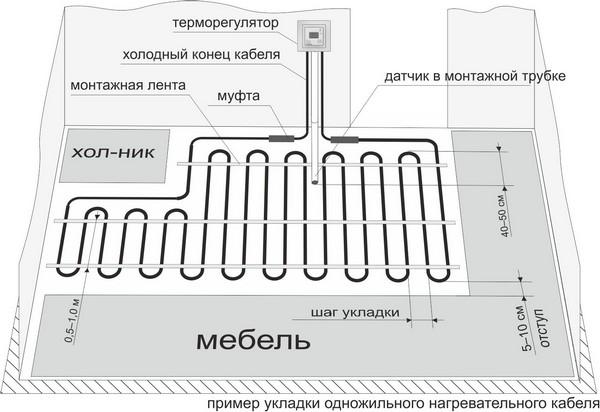

Если вы задумаетесь о том, чтобы сделать теплый пол в своем доме нагревательным кабелем, в первую очередь запомните, что он укладывается в стяжку толщиной от 3 до 7см.

Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.

Преимущества:

при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля

Регулируется это простым изменением шага укладки на монтажной ленте.

кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла

В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.

нагревательный кабель дешевле нагревательного мата

Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.

Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.

Помимо перечисленных плюсов имеются и минусы.

Недостатки:

нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия

Прогрев самого напольного покрытия может занять от 1 до 2 часов, а то и более. После прихода домой и включения такого отопления, вы согреетесь мягко говоря не совсем быстро.

Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.

еще один минус – высота пола у вас в любом случае будет поднята минимум на 4,5см с учетом толщины плитки (1см) и плиточного клея (0,5см)

включать теплый пол из нагревательных матов можно уже через 10-12 дней после укладки плиточного клея. А вот при использовании нагревательного кабеля и стяжки, этот срок растягивается от 21 дня до 1 месяца!

Особенности теплых полов

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.

Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели

Сюда можно включить:

шкафы

холодильник

стиральную машинку

саму ванную

Также не забывайте про минимальные отступы от стен.

Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.

Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.

Если нет аквапанелей, можно использовать асбестовую плиту.

Нагревательный кабель

Преимущества:

Регулируется это простым изменением шага укладки на монтажной ленте.

кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла

нагревательный кабель дешевле нагревательного мата

Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.

Помимо перечисленных плюсов имеются и минусы.

Недостатки:

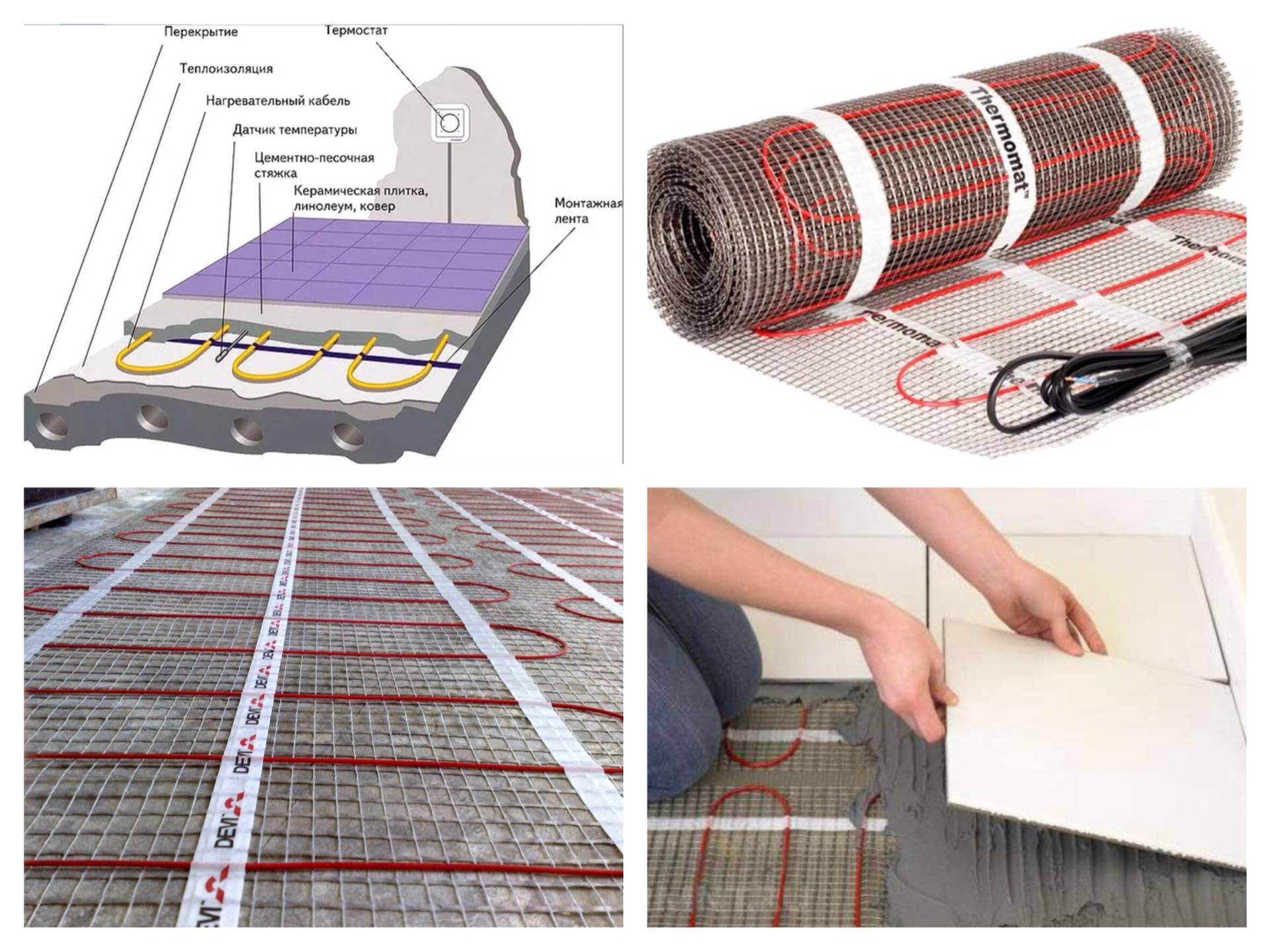

Система отопления пола в виде термоматов

Такая схема обычно используется при необходимости устроить теплый пол под плитку пвх. Эта конструкция состоит из усиленных ячеек на полимерной основе, где укреплен проводящий ток кабель малого сечения.

Такой тип теплого пола обладает неоспоримым достоинством, заключающимся в том, что он не требует покрытия стяжкой, но при необходимости ее можно и залить.

Монтаж проводится следующим образом. Термоматы с кабелем обогрева расстилаются по свободной от мебели и сантехники плоскости, затем накладывается слой клея для кафеля и наклеивается плитка.

Установка такой системы подогрева пола очень легка и не требует специальных навыков. Термоматы представляют собой такой же обогревающий кабель, только меньшей толщины и закрепленный на сетчатую основу, благодаря чему маты можно укладывать непосредственно в слой плиточного клея, а монтажное покрытие, на котором зафиксирован нагревательный компонент, будет служить в качестве арматуры.

Укладка теплого пола из термоматов по силам даже новичку

Обогревательные маты обычно выпускаются толщиной до 3 мм, за счет чего высота пола после установки системы обогрева практически не меняется.

Разновидности конструкций для подогрева пола

Многих хозяев волнует проблема выбора: теплые полы под плитку, какие лучше. Отзывы о разных типах систем существуют самые противоречивые. Поэтому нужно определить положительные и отрицательные характеристики всех изделий, чтобы приобрести именно то, что вам подойдет.

Некоторые специалисты утверждают, что кафель не является лучшим вариантом для использования в жилых помещениях, поскольку этот материал очень холодный, чтобы ступать по нему босиком. Однако это лишь отчасти соответствует истине.

Водяной теплый пол работает от котла или бойлера

Кафельную плитку характеризует высокая способность к теплопроводности. Это свойство станет преимуществом при установке под облицовку обогревательной конструкции. Кроме того, кафель прекрасно переносит перепады температуры, которые создаются при нагревании контактов во время работы теплой системы. Нелишним будет прояснить разницу между ними, чтобы понять, как выбрать теплый пол под плитку. Отзывы хозяев, уже установивших ту или иную систему, помогут сориентироваться и подобрать подходящий для вас вариант.

Элементы обогрева бывают электрическими и работающими по принципу батарей отопления, на воде, подогретой газом или электричеством.

Водяная конструкция отопления – это замкнутая система, в которой по трубам из меди либо полимеров движется нагретая жидкость. Подсоединяться такой вид теплого пола может к теплоцентрали (в квартире) либо к бойлеру или котлу (в коттедже).

Водяная система подогрева пола станет наиболее дешевой в эксплуатации.

Для того чтобы узнать, как сделать теплый пол под плитку в ванную, рассмотрим еще одну разновидность нагревательных систем.

Из всех электрических систем пленочные теплые полы самые экономичные

Электрические системы – наиболее востребованный метод для равномерного распределения тепла по поверхности. Работает он благодаря специализированному нагревательному компоненту в виде провода, укладываемого полностью по всему полу. При нагревании этого специфичного ТЭНа происходит подогрев поверхности. Есть несколько методов оснащения электрическим теплым полом помещений:

монтаж инфракрасной пленки;
пол из электрического кабеля;
укладка конструкции из термоматов.

Нагревательный мат

Нагревательный мат, это по сути тот же самый нагревательный кабель, может быть меньшего диаметра, только закрепленный на сетке. Средняя ширина такой сетки – 50см.

Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.

Нагревательный мат чаще всего укладывают непосредственно в слой плиточного клея.

Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.

Преимущества

нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом

Вам не нужно производить подсчеты мощности на 1м2, шаг укладки и т.д.

из-за того, что мат находится непосредственно под плиткой, нагрев покрытия происходит достаточно быстро

Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.

Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.

При мощности 130 Вт/м разогрев всего пола займет не более 25 минут.

При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.

Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.

Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.

отсутствует необходимость высоко задирать уровень пола

А следовательно не будет проблем с высотой дверных проемов и подбором дверей.

Недостатки

нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.

То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.

Поэтому большинство специалистов советуют округлять площади в меньшую сторону.

ограничение шириной мата

При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.

нагревательный мат ни в коем случае нельзя укладывать на утеплитель

Кабель утопленный в утеплителе просто перегреется. Монтировать его можно только на прогрунтованную поверхность.

мат гораздо проще повредить, в том числе при монтаже плитки

В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.

Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.

Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.

https://youtube.com/watch?v=a8JuDqZrTdA%3F

Нагревательный кабель

Преимущества:

Регулируется это простым изменением шага укладки на монтажной ленте.

кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла

нагревательный кабель дешевле нагревательного мата

Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.

Помимо перечисленных плюсов имеются и минусы.

Недостатки:

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

- нагревательный кабель или мат;
- терморегулятор;
- датчик температуры;
- утеплитель;
- изоляционные материалы;
- зажимы;
- перфоратор;
- пассатижи;
- система защиты УЗО;
- молоток;
- зубило;
- рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.
