Мотоблоки каскад

Кому стоит купить МБ-1 (мотоблок)?

Чтобы хозяйство процветало и стало более эффективным, лучше купить мотоблок. Кому именно понадобится МБ-1 (мотоблок)? Конечно, огромные поля с одним таким агрегатом не вскопаешь, но вот большой огород можно. Большой участок земли – это ниша, в которой процветает мотоблок МБ-1. Мощности, чтобы пахать поля, ему не хватает, но это и не нужно. Человеку одному трудно вскопать двадцать-тридцать соток земли, а с мотоблоком все-таки легче. Данный агрегат и рассчитан на частные огороды или маленькие хозяйства. Именно их он и должен обслуживать в первую очередь. Каждому маленькому фермеру обязательно нужен мотоблок, так как эта машина очень полезна в хозяйстве, и она обязательно пригодится.

Параметры и двигатель

Длина устройства составляет 1500 мм, ширина и высота – 600 и 1150 мм соответственно. Масса модели – на уровне 105 кг. За производительность отвечает 6,5-сильный агрегат Briggs&Stratton, разработанный в США. Американский мотор довольно надежен в повседневном пользовании, и практически лишен шумов и вибраций. Двигатель одноцилиндровый, четырехтактный, работает на бензиновом топливе. Максимальная скорость составляет 10 км/час.

Среди прочих параметров отметим ширину вспашки в пределах 45-93 см. Диаметр каждой фрезы – 36 см.

Источник https://mtz-80.ru/bez-rubriki/motoblok-kaskad-harakteristiki-instrukciya-po-ekspluatacii-otzyvy

Источник https://retrotruck.ru/s-h-tehnika/motoblok-mb6.html

Источник

Источник

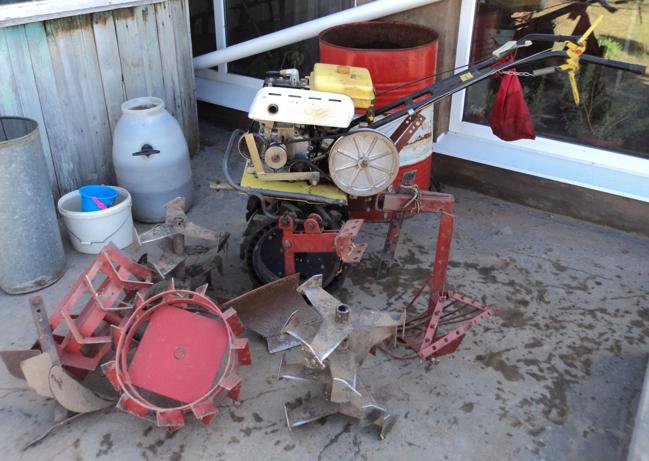

Навесное оборудование

Данные машины можно использовать с любым видом навесного оборудования, существующего в продаже, для выполнения любых сельскохозяйственных и коммунальных работ.

Навесное оборудование: грунтозацепы, плуг, фрезы и т.д.

Вал отбора мощности позволяет подключать навеску, как спереди, так и сзади культиватора, что очень удобно в работе.

Навеска, которую чаще всего используют с мотоблоками Каскад:

• Фрезы,
• Плуг,
• Прицеп,
• Окучник,
• Картофелекопалка (сажалка еще)
• Косилка,
• Снегоуборщик (чаще просто лопату-отвал)

Также рекомендуем почитать интересную статью о том, как сделать прицепное устройство к мотоблоку.

Немного о технических характеристиках мотоблоков «Каскад»

Любой мотоблок, в том числе и «Каскад», представляет собой конструкцию из мотора, руля, ходовой части и трансмиссии. Все это крепится к очень прочной раме, которая должна быть защищена краской от коррозии.

Агрегат имеет четырехтактный мотор иностранного производства. Он очень мощный и надежный, и работает на бензине. Как известно, бензиновые машины отличаются надежностью, легкостью и выносливостью. К тому же ими можно пользоваться круглый год, когда с дизельными представителями уже возникают сложности.

Еще одна важная деталь – цепной редуктор. Нужно очень тщательно следить за его состоянием и всегда контролировать уровень масла. Если работа машины стала очень шумной, значит появилась поломка и она, скорее всего, связана именно с маслом, которое может быть или очень плохого качества или его попросту осталось мало. Если проигнорировать данный момент, вы столкнетесь с более серьезной проблемой и уже потребуется более дорогостоящий ремонт.

1 – рычаг заднего хода; 2 – рычаг переднего хода, 3 – рычаг газа; 4 – руль; 5 – редуктор; 6 – ручка переключения передач; 7 – кран топливный; 8 – бак топливный; 9 – фильтр воздушный; 10 – двигатель; 11 – стартёр; 12 – колесо; 13 – культиватор

Мотоблок имеет достаточно компактные размеры, что позволяет его хранить где угодно. К тому же он очень экономичный, так как потребляет около двух литров бензина за час полноценной работы.

Виды данного оборудования:

легкие. Если у вас небольшая дача и огород, вам нет смысла покупать мощные агрегаты. Они попросту себя не окупят. Для этих целей есть легкие модели, которые не только просты в управлении, но и способны быстро выполнить работы на небольших участках. Они не отличаются большой мощностью, всего до 5 лошадиных сил, но при этом показывают отличные результаты и высокие показатели выносливости

Самые легкие машины имеют вес всего около десяти килограмм, что важно для женщин и для пожилых людей. Еще один плюс – маленький вес и небольшой размер. Вы сможете с легкостью его перевозить

К тому же цена здесь будет очень приемлемой; средние. Такое оборудование уже на порядок мощнее и практичнее, но и цена, конечно, будет расти. Если у вас территория меньше одного гектара, вам нужно присмотреться именно к данному виду. В среднем показатель мощности составляет 4 лошадиные силы, чего вполне достаточно для обработки территории до одного гектара. Машиной легко управлять, она устойчива и надежна. Вы сможете легко вспахать землю, обработать грядки, а также выполнить любую другую работу при помощи разнообразного навесного оборудования; тяжелые. Это достаточно мощные аппараты, с большим весом и возможностями. Рассчитаны на значительные территории и сложные почвы. Именно к данному виду и относятся мотоблоки «Каскад». Их мощность составляет от 9 до 12 лошадиных сил. Пахота поля, перевозка грузов, посадка и сбор урожая – все это станет возможных без лишних затрат сил и времени. Именно такое оборудование переделывают в минитракторы. Благо, чертежей и рекомендаций в сети очень много

Вы сможете с легкостью его перевозить. К тому же цена здесь будет очень приемлемой; средние. Такое оборудование уже на порядок мощнее и практичнее, но и цена, конечно, будет расти. Если у вас территория меньше одного гектара, вам нужно присмотреться именно к данному виду. В среднем показатель мощности составляет 4 лошадиные силы, чего вполне достаточно для обработки территории до одного гектара. Машиной легко управлять, она устойчива и надежна. Вы сможете легко вспахать землю, обработать грядки, а также выполнить любую другую работу при помощи разнообразного навесного оборудования; тяжелые. Это достаточно мощные аппараты, с большим весом и возможностями. Рассчитаны на значительные территории и сложные почвы. Именно к данному виду и относятся мотоблоки «Каскад». Их мощность составляет от 9 до 12 лошадиных сил. Пахота поля, перевозка грузов, посадка и сбор урожая – все это станет возможных без лишних затрат сил и времени. Именно такое оборудование переделывают в минитракторы. Благо, чертежей и рекомендаций в сети очень много.

Мотоблоки Каскад. Обзор, характеристики, инструкция по эксплуатации

Отличный помощник на огороде и в хозяйстве.

Надежен, прост в управлении, универсален, экономичен, мощный, скоростной. Немного тяжеловат. Приходится отдельно докупать навески и тележку. Этот мотоблок служит мне верой и правдой уже больше 5 лет. За все это время Каскад не разу меня не подвел. Очень доволен техникой. На нем и пашу и окучиваю и культивирую и вожу грузы…

6 лошадиных сил:)

тяжелый как весом так и в управлении; некачественные материалы деталей; Этим мотоблоком пользовался порядка 6 лет. Если выбираете эту модель-берите только с металлическим бензобаком-у меня ещё пластмассовый был, крышка через пару лет треснула… Очень массивный, есть огромная с моей точки зрения недоработка конструкторов- рычаг сцепления…

Украина, Харцызск Иловайск.

Чудо лопата.

Не заменим в своем даме и на даче, качественные детали, мощный двигатель. Дорого стоит, дорогой в ремонте. Расскажу вам друзья о своем мотоблоке. Мотоблок оснащен двигателем хонда, весс которого всего навсего 100 килограмм . Мощность этого четырёх тактного двигателя составляет 6.5 лошадок. Что позволяет этому бензиновому мотоблоку безпрепятственно справиться с вспашкой и…

Подойдет для перевозки груза и вспашки культиватором

Цена, простота устройства Очень легкий, не правильное расположение центра тяжести Каскад — первый мотоблок, которым я пользовался

Первое, на что я обратил внимание, это то, что все подвижные части двигателя закрыты кожухами и пользоваться им вполне безопасно. Мотоблок прекрасно подходит для перевозки небольших грузов на…

Мощный, надежный, хорошо обрабатывает землю.

Мощный, надежный, стоек к перегреву, хорошо обрабатывает землю. Купил Мотоблок Каскад МБ61-22-02-01 даже не сколько для своего огорода, а сколько для зарабатывания денег на культивировании огородов, в мае в самый пик отбою от клиентов нет. За один сезон я мотоблок обработал и еще…

Нужно делать всё самому и дорабатывать

нет пластмассы,всё дубовое и простое,неприхотлив,не жалко,всё можно сделать самому,запчасти везде можно найти в рознице. не продуман,требует доработок и доводок,прожорлив,греется быстро,шумный,ремни летят быстро,конструктор для развития мышления,требует внимания больше чем работает. Достался нам с отцом тут недавно практически на халяву не понятно за какие заслуги каскад, ещё старого образца 97, на нём чего-то сначала делали, потом видимо потребовал регулировок и замены расходных элементов и хозяева его…

Незаменимый помощник

Экономичность и универсальность Пробуксовка с большим грузом Из за подорожания топлива приобрёл этот мотоблок в подмену трактору. Мощный, экономичный, лёгкий в обслуживании и управлении с большим количеством навесного оборудования мотоблок. Сейчас работаю на нём практически ежедневно. С культивацией, прополкой, окучиванием, выкашиванием травы…

Значительно экономит время и силы

Дизайн, легкость в обслуживании и эксплуатации,расход топлива. Свой отзыв о мотоблоке Каскад МБ61-22-02-01 начну с того как мы преобрели садовый участок. Преобретение, как я ранее писала в отзывах было приятным и радостным. Но садовый участок это не только прияное время провождение, но…

Отличная техника для огорода на частном подворье

Мощный, надежный, неприхотливый. Мотоблок Каскад использую на своем подворье двенадцать лет. Делаю на нем почти всё почему почти да просто у этого мотоблока большие возможности и большой потенциал. Кроме как обработка почвы и транспорт для перевозки грузов он…

Отличный помощник.

Мотоблоком каскад пользуемся пять лет. Покупали для покоса травы, роторкой. Минусов я в нем не нашел, кроме веса. Данным мотоблоком касили траву гектароми, справляется легко. Только и успевали запровлять бензин и менять ремни на роторку…

Машина для вспашки,передвижения и перевозки грузов(в тележке).

Всё же лучше чем лопатой. Часто ломаются и выскакивают сами шкворни в колёсах(пружина скоба стальная)от них слетает по дороге и теряется(цена им 50 рублей,но копейка рубль бережет). Вибрация рукояток. Универсальна машина. Можно пахать и перевозить груз(прицепив тележку к нему). В мягкой почве зарывается, целину пахать тяжело. В жёсткой почве лучше работать фрезами «гнутками». Для мягких почв лучше «лапчатые» фрезы. Много времени пройдёт, пока «гнутки»…

Источник

Устройство мотоблока Каскад

Каждая версия устройства состоит из 4х базовых узлов: трансмиссии, силовой установки, ходовой части и элементов управления. Агрегат нередко комплектуется самыми разными двигателями.

Что касается ходовой части, то она состоит из рамы с вмонтированными в нее ведущими колесами и узлами. Линейки мотоблоков Каскад отличаются возможностью самостоятельного определения межколесного расстояния. Более того, агрегат нередко сопровождается мощными пневматическими колесами с агрессивными протекторами. Создатели техники также предусмотрели специфику хранения объекта и дополнили конструкцию специальными металлическими упорами. Они могут оказаться очень полезным в случае необходимости остановки устройства во время рабочего процесса.

Надежность трансмиссии не поддается сомнению, а ее главной задачей является качественная передача крутящего момента к колесам от самого двигателя. Она также является необъемлемым участником процесса определения скорости и поворота устройства. Цепной редуктор, сцепление и 4х-ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей вперед и назад, что способствует отличной маневренности. Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций. Специализированная ременная передача позволяет собственнику мотоблока Каскад устанавливать необходимое навесное оборудование. 1 — Стопорное кольцо, 2 — Регулировочное кольцо, 3 — Коническая шестерня, 4 — Регулировочные кольца, 5 — Подшипник, 6 — Вал-шестерня промежуточная, 7 — Корпус верхний, 8 — Вал выходной, 9 — Регулировочные кольца, 10 — Подшипник, 11 — Коническая шестерня, 12 — Стопорное кольцо, 13 — Чашка пыльника, 14 — Пыльник, 15 — Манжета, 16 — Регулировочные кольца, 17 — Корпус нижний, 18 — Регулировочная прокладка, 19 — Подшипник, 21 — Крышка, 22 — Шестерня, 23 — Шестерня, 24 — Вал.

Стоит отметить, что управление системой происходит с помощью ручки сцепления, тяги передач, руля, двигателя, мощностного регулятора и карбюраторной заслонки воздушного плана. Сам руль можно легко подогнать под рост оператора, а центр тяжести размещен относительно низко.

Благодаря указанным моментам управлять мотоблоком становится просто. Этому также способствует расположение большинства элементов управления прямо на руле

Особое внимание нужно уделить рулевой колонке, которая оперативно регулируется, позволяя человеку даже после нескольких часов активной работы с мотоблоком Каскад не так сильно уставать и осуществить адаптацию базовых управляющих элементов под личностные пожелания

Важно сразу после приобретения устройства провести правильную обкатку, контролировать уровень масла, топлива и не перегружать машину, иначе она начнет часто выходить из строя и в скором времени станет абсолютно непригодной к эксплуатации

Обзор модификаций и их технические характеристики

Новый Каскад больше не купишь (если только это не китайская копия KASKAD), т.к. они сняты с производства давным-давно, а вот на вторичном рынке можно найти рабочие модели, как с родным двигателем, так и с замененным на китайский Lifan.

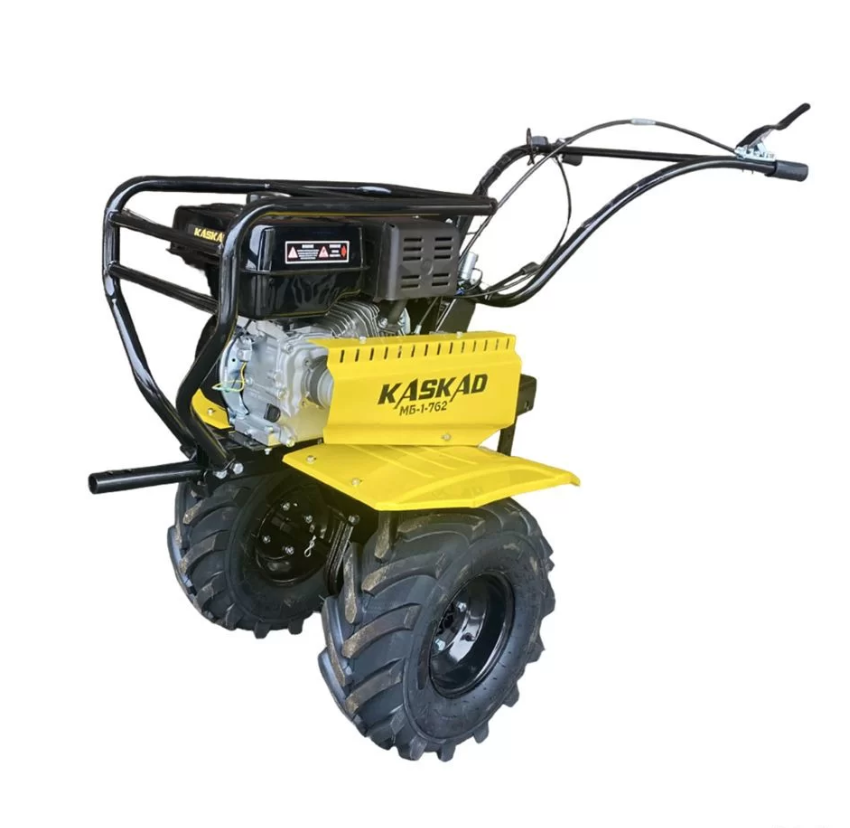

KASKAD МБ-1 – современная копия из Китая

Предприимчивые предприниматели выпускают современную копию старенького Каскада и дали ей название KASKAD МБ-1-821, визуально это обычный китаец, собранный из соответствующих комплектующих, только наклейка с названием отличают его от многих других «ноунэйм» брендов.

Китайский KASKAD МБ-1

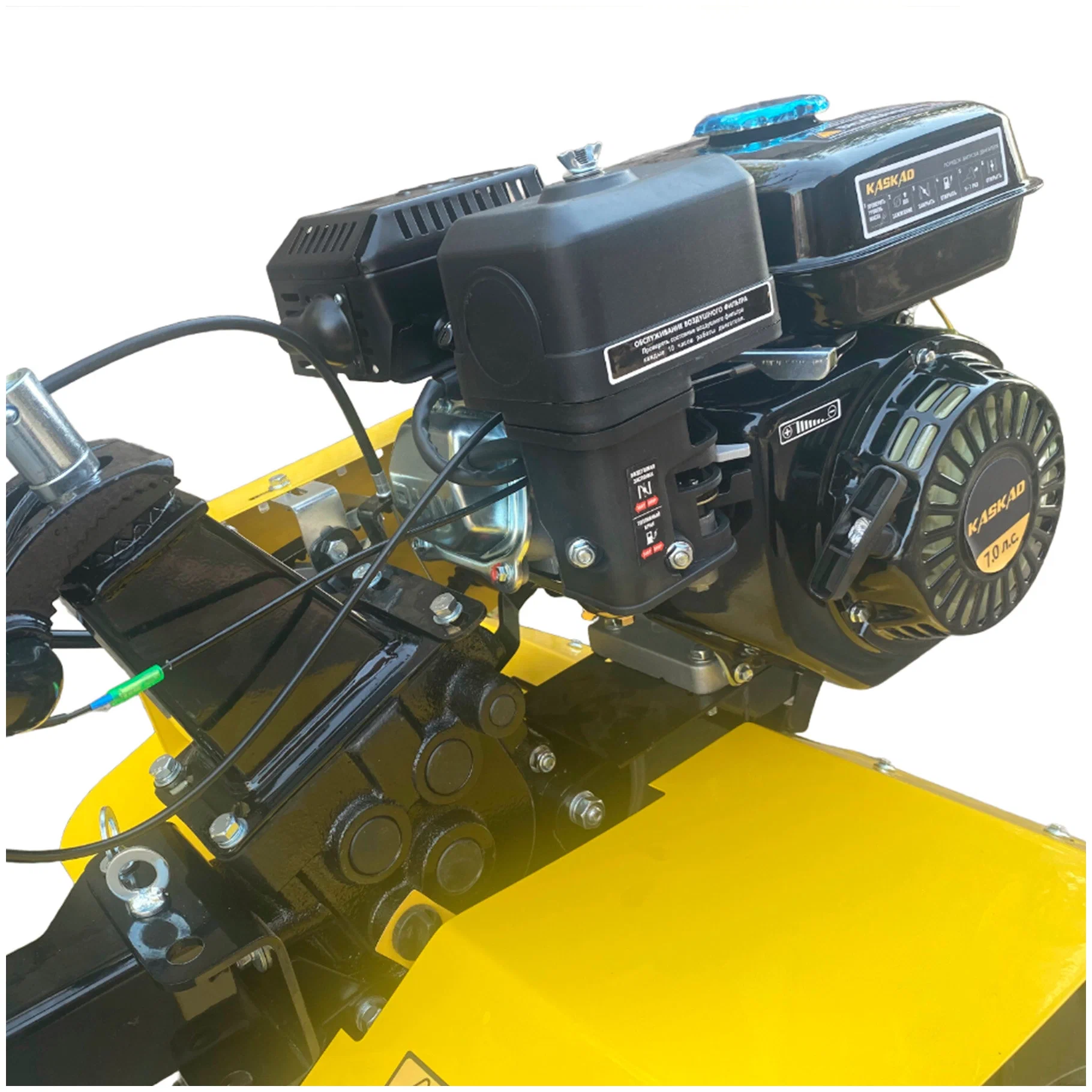

По характеристикам и качеству сборки китайская копия имеет хорошее соотношение. Надежный и экономичный двигатель, при том мощный – 8 л.с. Хороший просвет, надежный редуктор в чугунном корпусе и удобные рога для управления. Масса – 85 кг. Стоимость данного агрегата – 31 900 рублей.

Имеет вал отбора мощности и позволяет подключать любое современное оборудование, в том числе конечно и фрезы для культивации, ширина захвата которых составляет 1050 мм.

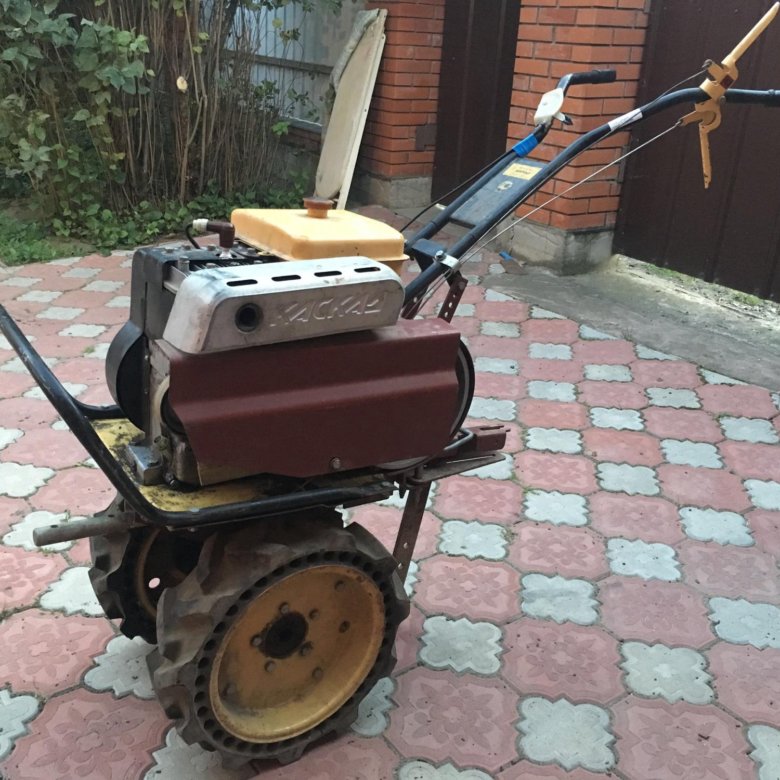

КАСКАД МБ-1 – произведен ОАО «Пермские Моторы»

Самая популярная и часто встречающаяся модель, произведено их самое большое количество. Имеет бензиновый двигатель мощностью 5 л.с. и рабочим объемом 315 куб.см. Сцепление ременное. Две передачи, как вперед, так и назад. Стартер ручного типа.

КАСКАД МБ-1 производства Пермские Моторы

Редуктор цепного типа. На современных мотоблоках такой вид считается ненадежным, но на МБ-1 они вечные и служат весь срок эксплуатации. Максимум, начинают течь сальники вала, но эта неисправность устраняется за пару часов, даже без опыта слесарных работ.

Культиватор Каскад имеет вал отбора мощности, поэтому позволяет подключать к себе различное навесное оборудование для выполнения большого количества работ.

Технические характеристики:

• Мощность двигателя: 5 л.с.
• Объем двигателя: 315 куб.см.
• Ширина культивации: 950 мм
• Глубина культивации: 240 мм
• Ширина колеи: 350-610 мм (с удлинителями и без)
• Дорожный просвет: 140 мм
• Количество передач: 2 – вперед, 2 – назад
• Сцепление: ременное
• Масса: 103 кг

Стоит отметить, что культиватор Каскад весит 85 кг с фрезами и 103 кг с колесами, без того и другого, всего 78 кг.

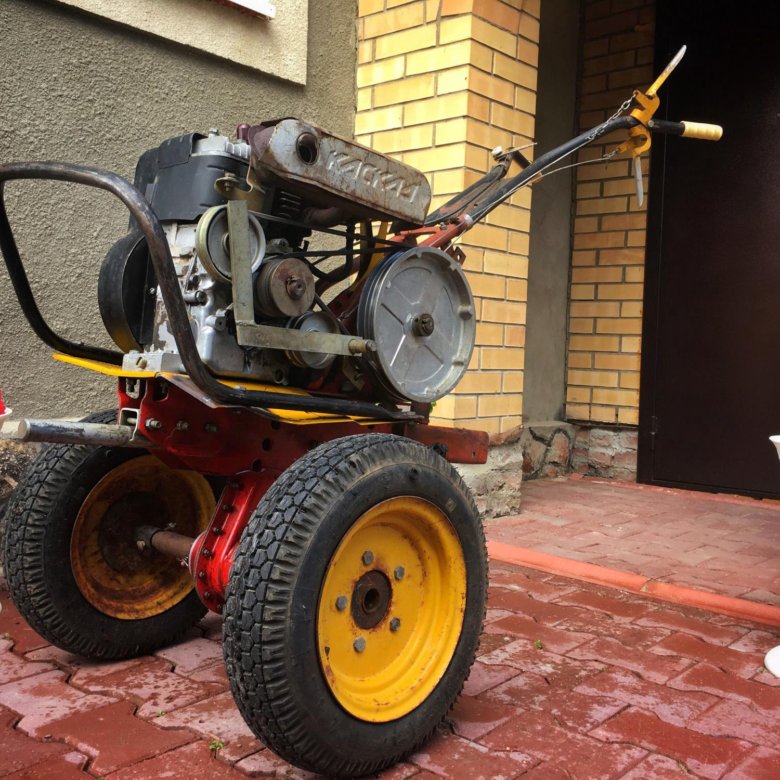

МБ6-06

Многофункциональный мотокультиватор Каскад МБ6-06 появился после МБ-1 и почти ничем не отличался от него, что видно по характеристикам. Предназначается для выполнения все тех работ на садовых участках, от пахоты до уборки снега с использованием дополнительного оборудования.

МБ6-06

Технические характеристики:

• Мощность двигателя: 5 л.с
• Объем двигателя: 315 куб.см
• Ширина культивации: 950 мм
• Глубина культивации: 240 мм
• Ширина колеи: 350-610 мм (с удлинителями и без)
• Дорожный просвет: 140 мм
• Количество передач: 2 – вперед, 2 – назад
• Сцепление: ременное
• Объем топливного бака: 4,5 л
• Масса: 103 кг

Другие модели

Завод выпускал еще и другие модификации, но кардинальных отличий не было. В названиях писали новые буквы и цифры, например МБ61-12, по сути, это был все тот же Каскад МБ-1.

Эта история похожа на судьбу автомобилей ВАЗ, где классику – ВАЗ 2101 начали производить в 1970 году и закончили это делать в 2012 году, более 30 лет выпускался автомобиль на одной базе без существенных изменений, то же самое и с мотоблоком.

Варианты исполнения моделей в соответствии с их обозначением:

1. МБ6-84 – смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на игольчатых подшипниках.
2. МБ6-64 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на игольчатых подшипниках.
3. МБ6-82 — смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на шариковых подшипниках.
4. МБ6-62 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на шариковых подшипниках.

Как видно практически никаких отличий нет, а количество моделей и модификаций уже 4 штуки, и это только из-за типа смазки и вида используемого подшипника.

Навесное оборудование для мотоблока Каскад

Большое количество видов деталей для навесного оборудования устройство мотоблока можно назвать в полном смысле универсальным для любых видов работ на земельном участке. На сегодняшнем рынке предлагаются следующие виды оборудования для мотоблока Каскад:

• фрезы — позволяющие увеличить ширину возделываемой полосы до 95 см;
• окучиватель — крайне удобное устройство, устраняющее сорняки и подсыпающее почву ближе к стеблям выращиваемых культур;
• плоскорез — устройство для рыхления земли и перерубания корней сорняков;
• прицеп грузоподъемностью до 600 кг — позволяющий перевозить собранный урожай, доставлять материалы или вывозить мусор с территории участка;
• дробилка — устройство, позволяющее дробить зерно для корма скота;
• косилка — позволяет многократно экономить время и силы при заготовке сена;
• водонасос — необходимое в хозяйстве устройство при отсутствии стабильного водоснабжения и наличии водоема в близкой доступности;
• снегоуборщик — позволяет легко и быстро очищать участок от снега после снегопада;
• картофелесажалка — устройство, очень сокращающее трудозатраты при высаживании картофеля;
• выкапыватель картофеля — незаменимый помощник при уборке корнеплодов.

Как мы видим, при таком выборе видов оборудования для мотоблока Каскад практически любые сельскохозяйственные работы можно механизировать, существенно повысив производительность своего хозяйства.

Устройство двигателя: мотоблок Каскад

Не секрет, что двигатель является «сердцем» всего механизма и именно тот него зависит продуктивность работы машины, ее мощность и результативность. Чтобы разобраться со всеми особенностями функциональной детали, необходимо познакомиться с ее устройством, грамотно описанным на следующих чертежах:

Базовые компоненты двигателя ДМ-1Д

На этом чертеже под номером

• 1 изображен блок цилиндра;
• 2 – механизм распределения газа;
• 3 – кривошипно-шатунная конструкция;
• 4 – система потребления топлива;
• 5 – система зажигания;
• 6 – устройство запуска;
• 7 – система охлаждения.

Аналогичное отображение (вид слева)

На этой схеме в поперечном разрезе изображены:

1. Пробка;
2. Крышка блока цилиндра;
3. Пробка-щуп;
4. Штифт;
5. Фильтр-отстойник;
6. Соединительный шланг;
7. Топливный кран;
8. Гайка;
9. Болт;
10. Хомут крепления бака и т. п.

Благодаря детальному отображению конструкционных деталей каждый собственник машины может заменить испортившиеся запчасти и разобраться в особенностях столь важном «органе» устройства

Навесное оборудование мотоблока «Каскад»

• фрезы, которые позволяют обрабатывать землю на полосе шириной от 45 до 93 сантиметров. Если земля не относится к категории целинных или особо твёрдых почв, то есть смысл надставить к двум штатным фрезам ещё две дополнительные, увеличив более чем в два раза полосу единовременно обрабатываемой земли.
• окучиватель. Очень удобное и полезное оборудование, значение которого оценит любой, кто попробовал его в действии. Не просто уничтожает сорняки в междурядном пространстве, но и подсыпает землю к стеблям и корням культурных растений, помогая им развиваться и расти.
• плоскорез. Не только рыхлит землю, но и измельчает корни сорных растений, снижая трудозатраты на дальнейшую прополку участка.
• прицеп-тележка. Конечно, скорость передвижения мотоблока очень мала, но, в любом случае, лучше перевозить мешки с картошкой или другой тяжёлый или грязный груз в тележке, а не перетаскивать «на своём горбу». То же самое – строительный мусор, различные инструменты и материалы. Прицеп рассчитан на нагрузку до 600 килограммов.

• кормодробилка. Избавляет от необходимости везти зерно на мельницу, чтобы смолоть его в дроблёнку. Удобно и разумно готовить дроблёнку для каши свиньям и другому скоту прямо на своём скотном дворе.
• косилка. Тот, кто пробовал накосить обычной косой и заготовить сена на зиму для кормления даже всего только одной коровы с телёнком, в курсе, какой это долгий и нелёгкий труд. Косилка снижает трудозатраты и время на заготовку сена в несколько раз.
• водяной насос. Если поблизости от огорода есть речка или другой водоём, то почему бы не протянуть туда шланг и не установит насос. Особенно, если с водоснабжением в летний период случаются перебои. Мотоблок «Каскад» обеспечит такой сильный и устойчивый напор воды, что полив огорода займёт совсем немного времени. Нужно только запастись специальной насадкой-разбрызгивателем на шланг, чтобы не размывало землю вместе с культурными растениями.
• снегоуборщик. Расчищать сугробы после обильного снегопада лопатой приятно только первые 10–15 минут данной работы. С помощью мотоблока процесс пойдёт несоизмеримо быстрее и эффективнее.
• сажатель и выкапыватель картофеля. Селяне подтвердят, что, если сажать картошку с помощью обычной лопаты – это ещё не самое трудоёмкое дело, то вотвыкапывать – это уже тяжкий и упорный труд. Более половины трудозатрат, при условии использования соответствующего оборудования, будет переложено на «металлические плечи» мотоблока.

Технические характеристики

Стандартная модель мотоблока Каскад может похвастаться наличием 2 передних и двух задних скоростей, обладая небольшим весом в 103 кг. способен разогнаться до максимальных 8,3 км. Мотоблок обладает усиленной модификацией редуктора, вал закреплен на больших подшипниках, что дает возможность легче переносить вибрации и удары. Вне зависимости от модели, каждый мотоблок Каскад обладает 4 частями:

1. элементы управления;
2. двигатель;
3. ходовая система;
4. трансмиссия.

Трансмиссия вполне стандартная, ее задача передать от двигателя к колесам крутящий момент, также трансмиссия позволяет управлять скоростями и состоит из трех частей — коробка передач, цепной редуктор и сцепление. Мотоблок также использует специальную ременную передачу, с ее помощью активируется навесное оборудование. Подача топлива возможна благодаря карбюратору, все моторы работают на бензине. Используется у мотоблока Каскад карбюратор КМБ-5, также имеются другие модификации, уточняйте у производителя или в магазине.

Основное отличие всех представленных моделей в разнообразных двигателях, от отечественного, до зарубежного производства. Среди них ДМ-68 и ДМ-66 отечественного производства, а также американский мотор Briggs&Stratton и Honda японской компании. Что касается первых двигателей, то отечественные модели могут похвастаться шестеренчатым масляным насосом. Если масло в редуктор мотоблока каскад было залито правильно, система принудительной смазки обеспечит лучшую работу двигателя и увеличит срок эксплуатации.
