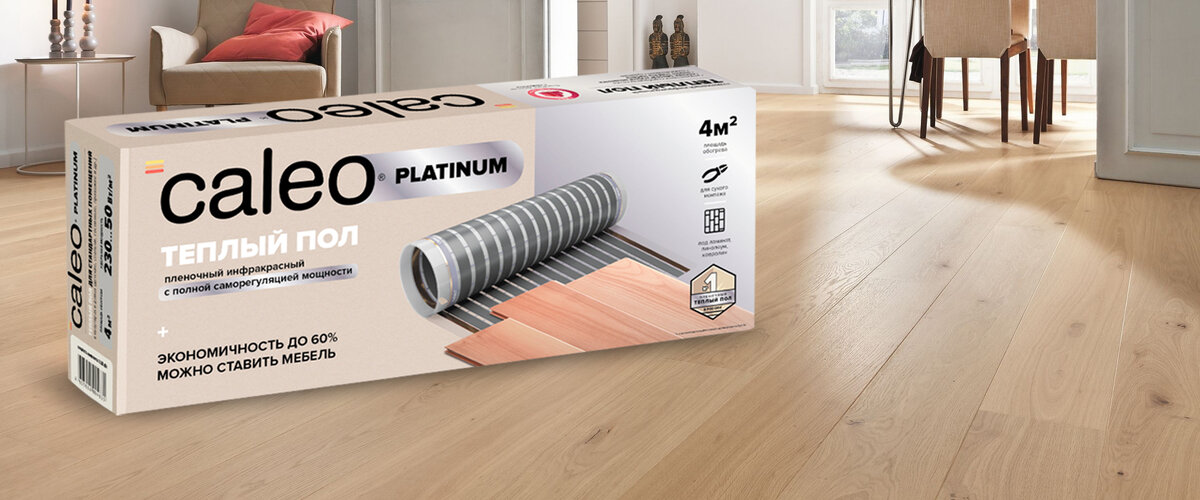

Пленочный инфракрасный теплый пол caleo

Сравнение ИК с другими видами теплых полов

Сравнивать инфракрасный обогрев и другие варианты сложно, так как все они имеют свои особенности. Даже профессионалы, работая с материалом каждый день, затрудняются ответить, какой лучше. Минусы одного вида могут преобразоваться в плюсы, учитывая каждый конкретный случай монтажа.

Так, кабельный теплый пол сложно монтировать и ему нужна стяжка, которая портит внешний вид пола. Но если использовать при этом качественные материалы и применить некоторые дизайнерские приемы, например, сделать ее в виде ступени или подиума с подсветкой, то дизайн комнаты будет индивидуален и красив.

Проанализируем некоторые виды кабельного и инфракрасного пола в виде таблицы:

Вид теплого пола	Способ укладки	Рекомендуемое покрытие	Допустимое покрытие, но не желательное	Цена, руб/м2
Простой кабельный	Сырой в стяжку из цемента	Керамическая плитка, гранит, керамогранит.	Дерево, ламинат, линолеум, ковролин.	от 50
“Умный кабель”	Сырой в стяжку из цемента	Керамическая плитка, гранит, керамогранит, дерево, ламинат.	Линолеум, ковролин.	От 90
Теплоизоляционные плиты (кабельный)	Сухой	Керамическая плитка, гранит, керамогранит, дерево, ламинат, линолеум, ковролин.	нет	От 120
Греющие маты (кабельный)	Сырой в клей для плитки, только большего слоя.	Керамическая плитка, гранит, керамогранит.	Дерево, ламинат, линолеум, ковролин.	От 200
Углеродный пленочный (ИК)	Сухой ( подложка, система, утеплитель, пол)	Ламинат, паркет	Линолеум, ковролин	От 500
Стержневой (ИК)	Сырой в клей для плитки большего слоя	Керамическая плитка, гранит, керамогранит, ламинат, линолеум, ковролин.	Дерево	От 350

Если говорить об отличии кабельных видов от инфракрасных, то затраты на установку отличаются не сильно, а вот цена самого материала значительно. Кроме этого, в эксплуатации кабельный пол экономичнее, так как ему потребуется меньше электроэнергии. В частных домах, где погреб неотапливаемый, эта разница особенно заметна, в зимнее время может быть ниже в 2 раза. Даже специальная термальная подложка не спасает положение.

Конечно, использовать его как дополнительный источник тепла можно, но как самостоятельное отопление, в отличии от кабельного, не стоит. Но нужно быть готовым к расходам на счета. В последнее время выпускают несколько вариантов теплых инфракрасных полов с системой управления. Так можно настроить систему и пол будет включаться утром перед пробуждением, а на время ухода хозяев на работу отключаться. Это значительно сократит расходы, но стоит подобная система еще дороже. Конечно не стоит говорить, что все ИК полы некачественные и не стоит ими пользоваться. Есть производители, которым важна репутация и при правильном монтаже хоть на этапе строительства деревянного дома или после система принесет больше плюсов.

Технология монтажа теплого пола Калео

Существует два варианта монтажа теплого пола.

1. Под ламинат или паркет. В этом случае покрытие пола необходимо укладывать на полиэтиленовую пленку, которая обеспечивает защиту термопленки от попадания влаги и повреждений. Монтаж осуществляется следующим образом:

   • Первым делом идет первичный пол или стяжка;
   • Затем устанавливается отражатель-утеплитель (теплоотражающий материал — изолон);
   • Укладывается непосредственно сама термопленка Caleo;
   • Затем идет полиэтиленовая пленка;
   • Поверх всего этого укладывается паркетная доска или ламинат.
2. Под ковролин или линолеум. В данном варианте необходимо поверх полиэтиленовой пленки уложить фанеру или ДВП, делается это для того чтобы избежать повреждения термопленки. Монтаж осуществляется следующим образом:
   • Сначала первичный пол или стяжка;
   • Следом укладывают теплоотражающий материал (изолон);
   • Поверх изолона укладывают термопленку Caleo;
   • Накрывают все это полиэтиленовой пленкой;
   • Затем идет фанера или ДВП;
   • Конечным покрытие будет укладывается линолеум или ковролин.

Определившись, с каким напольным покрытием вам работать, можно приступать к самому монтажу термопленки:

1. Необходимо подготовить материалы, которые будут использоваться при монтаже: сам комплект теплого пола и материал для монтажа. Для самого монтажа пола может понадобиться скотч, полиэтиленовая пленка (если покрытие пола ламинатное или паркетное), ДВП (если напольное покрытие мягкое) и обязательно необходимо иметь материал с теплоотражающим эффектом, который снижает потери тепла. Запрещено употребление материала, в основу которого входит алюминиевая фольга.
2. Также нужно знать площадь поверхности, на которой должен будет находиться теплый пол.
3. Определившись с площадью поверхности на нее можно начинать укладывать теплоотражающий материал.
4. Листы термопленки раскладываются на теплоображающий материал (без воздушного зазора).
5. После всего сделанного необходимо установить терморегулятор.
6. Затем укладываются монтажные провода, и определяется место для снятия изоляции.
7. Делается соединение термопленки с проводом.
8. Места подключения необходимо изолировать.
9. Затем делается подключение соединительных проводов к терморегулятору.
10. Делается подключение и установка датчика пола к терморегулятору.
11. Затем терморегулятор подключается к электрической сети.
12. Тестируется система обогрева.
13. Поверх всего уложенного теплого пола укладывается полиэтиленовая пленка.
14. И последний штрих, делается установка финишного напольного покрытия.<

Различные варианты исполнения

• Инфракрасная плёнка. Это основное направление деятельности компании. Производитель утверждает что, в зависимости от конкретной модели оборудования, экономия электроэнергии составляет от 20 до 60 процентов по сравнению с устройствами, работающими на других принципах. Но высокие механические нагрузки такому материалу противопоказаны.
• Инфракрасные стержни. Отличающиеся хорошей механической прочностью, эти изделия более долговечны, чем ИК-плёнка. Гарантия на них составляет 20 лет. Однако монтировать их несколько сложнее, чем плёнку.
• Универсальные нагревательные кабели и маты с многослойной тефлоновой изоляцией. Подобный комплект тёплых полов Caleo имеют возможность приобрести те, кому ИК-технология не по вкусу. Но используя эти компоненты, придётся отказаться от сокращения расходов на отопление.

Окончательное решение, как всегда, остаётся за покупателями.

Расчет расхода электроэнергии ИК теплого пола

Итак друзья давайте выполним расчет основного отопления на примере частного дома площадью 120 м2. Данную методику расчета можно будет применить абсолютно к любому типу помещения.

Для начала необходимо подсчитать площадь каждого отапливаемого помещения. Напомню чтобы узнать площадь нужно длину умножить на ширину – длина (м) * ширина (м) = площадь (м2).

Теперь считаем площадь, на которой будет уложено инфракрасная пленка теплого пола. Эти два значения будут отличаться друг от друга, так как пленка не будет расстилаться под поверхностью занимаемой мебелью, техникой, шкафами, кроватями и т.п.

Если теплый пол используется как дополнительный источник тепла, то площадь пленки будет примерно 40-50 % от площади всего помещения. Если теплый пол будет основным источником тепла (как в нашем случае) то поверхность разложенной пленки должна быть 60-70 % от площади помещения.

Следующим шагом будет определения места установки терморегуляторов и деления помещения на зоны обогрева. В каждой зоне нужно поставить свой отдельный терморегулятор.

Это делается, во-первых для мобильности управления отоплением. Можно включать, отключать и настраивать обогрев каждой зоны (комнаты) не зависимо от других. Во-вторых, любой терморегулятор рассчитан на подключения к нему электрической мощности порядка 3.5 кВт. Как вы понимаете, с такой отапливаемой площадью просто не получится установить один регулятор на весь дом.

При составлении зон отопления в среднем принимают один терморегулятор на 20 м2 отапливаемой площади (пленка мощностью 160 Вт/м2). В нежилых помещениях пленочный теплый пол застилают только в зонах контакта ног с полом. Обычно это составляет 40-50 % от общей площади этого помещения.

Когда все помещения будут разделены на зоны, подсчитываем максимально потребляемую мощность теплого пола для каждой зоны в отдельности. Это делается для расчета сечения питающего кабеля (либо чтобы удостовериться, что сечения хватит, если проводка уже проложена).

К примеру для ЗОНЫ 1 (гостиная + кухня) площадь покрытия пленки составляет: (4,2 * 2,5) +(2,8 * 2,31) = 16,97 м2. Общая мощность данной зоны будет: 16,97 м2 * 160 Вт/м2 = 2.72 кВт.

Для спальни-1 площадь укладки инфракрасной пленки составляет: 3,75 * 2,33 = 8,73 м2. Мощность данной зоны будет: 8,73 м2 * 160 Вт/м2 = 1.4 кВт.

Так подсчитываем для каждой зоны. Все данные я свел в таблицу расчетов.

Как видно в таблице для того чтобы отапливать дом теплым полом с жилыми и хозяйственными помещениями общей площадью 120 м2, необходимо примерно 57 м2 инфракрасной пленки.

При этом суммарная потребляемая мощность составляет 9,2 кВт. Такая мощность будет, если включить одновременно обогрев во всех помещениях. И это не считая потребления остальных электроприборов в доме (освещение, розетки, плита и т.п.).

А теперь друзья посмотрите на свой вводной автомат, который у вас установлен и скажите на сколько он Ампер?

Как решить эту проблему? А справиться с этой проблемой помогут нам грамотно разбитые зоны отопления, а точнее устройство которое ими управляет – терморегулятор. Для того чтобы не перегрузить нашу сеть нужно правильно настроить их работу.

Каждый регулятор настраивают таким образом, чтобы они включались в работу поочередно. Каждая зона отопления будет работать по отдельности определенный интервал времени. После ее отключения в работу будет включаться следующая зона и так поочередно. Это не позволит включиться всем зонам одновременно, а грамотная настройка не даст помещениям остывать, набрать и поддерживать заданную температуру.

К примеру, первым отопление будет включаться в прихожей. Время работы 5 минут. Затем в прихожей отопление отключается и включается отопление в спальне-1, с продолжительностью также 5 минут.

Если ваша расчетная мощность позволяет, отопление можно разбить на контуры и включать обогрев одновременно в нескольких зонах.

Из этого получаем, что каждая зона будет работать 5 минут, после чего отключится. Если дом прогретый, утепленный и хорошо держит тепло, падение температуры за время простоя Вы не особо ощутите. После того как дом прогреется потребление мощности значительно снизится. А как подсчитать, сколько электроэнергии потребляет теплый пол в этом случае, смотрите ниже.

Таким образом, мы получим эффективно настроенную систему отопления, которая позволит не только разбить общую мощность потребления, но и существенно сэкономить на расходах электроэнергии.

К тому же время интервалом 5 минут взято условно, вы же можете настроить интервал под свои условия и потребности.

Теперь друзья давайте подсчитаем реальное потребление электричества инфракрасного теплого пола для частного дома площадью 120 м2.

Монтаж инфракрасного тёплого пола (плёночного)

Если со стержневым инфракрасным полом все более-менее понятно – его необходимо класть в сырую стяжку, то с плёночным видом не все так просто. Как уже писалось, производители заявляют, что укладка подобной системы максимально лёгкая и даже непрофессионал справится с этим максимум за два часа, но по факту все несколько сложнее.

Первоначально необходимо проверить на исправность всю электрическую проводку в помещении и только потом заниматься укладкой. При покупке материала не забудьте о приобретении специальной подложки под систему. Она должна быть прочной, герметичной, с повышенной термоизоляцией и не иметь возможности гореть. Иногда предлагают заменить подобную подложку обычной строительной фольгой, но это неправильно. Подобная фольга не обладает всеми необходимыми функциями, а вот специальная подложка, которую предлагают производители не позволяет инфракрасному излучению проникнуть в подпол дома. Все тепло будет отдаваться только наверх, для обогрева комнаты, что значительно уменьшит растраты электроэнергии.

На подложку укладывается сама система и сверху необходимо положить специальный утеплитель, разделив таким образом инфракрасную плёнку и конечное напольное покрытие. Это делается в первую очередь в целях безопасности, так как подобный утеплитель позволит создать тепловой зазор и при этом обезопасит от возможного возгорания электрической проводки. И подложка и утеплитель продаются отдельно от системы, покупать их желательно у одного производителя.

Этапы монтажа:

• Измерение комнаты и составление чертежа.
• Разрез и укладка инфракрасного плёночного пола согласно чертежу в следующем порядке:
  • укладка специальной подложки с высокими термоизоляционными свойствами,
  • раскатывание инфракрасной плёнки,
  • укладка термоизоляционного слоя (утеплителя).
• настил напольного покрытия – плитки, ламината, ковролина и т. п.

Узнав, что такое система инфракрасного тёплого пола, рассмотрев её плюсы и минусы, а также сравнив её с другими вариантами обогрева помещения, каждый хозяин самостоятельно решает, какой вариант в конкретной ситуации будет лучше.

Достоинства и недостатки теплого пола Caleo

Выбирая что-то для своего дома, всегда хочется выбрать все самое лучше, это касается и теплого пола. Стоит рассмотреть его преимущества и недостатки. К достоинствам можно отнести то, что он:

1. Легок в установке. Система Caleo очень удобна и легка в установке, на монтаж пола уходит 2−3 часа. И использовать его можно сразу после монтажа.
2. Экономичен как при монтаже, так и в процессе эксплуатации. При установке не нужно тратиться на стяжку, клей или мастику, что значительно экономит финансы. Приобретая теплый пол Caleo выбрать его можно нужное количество метров, а затем уже разделить на необходимое число модулей. Установив такой пол можно значительно сэкономить электроэнергию, при его эксплуатации счета за электроэнергию сокращаются примерно на 15−20%.
3. Безопасно согревает квартиру или дом. Инфракрасные обогреватели намного безопаснее, чем установка каких-либо других вариантов теплого пола, например, электрического теплого пола. 90% инфракрасного излучения данного вида пола находится в дальнем диапазоне, это благоприятно сказывается на здоровье человека. Система Caleo повышает количество отрицательно заряженных ионов в помещении в 4 раза.
4. Долговечен. Использование запатентованных технологий при изготовлении пленочного пола Caleo, дают возможность системе работать практически безотказно в течение долгого времени. Было замечено, что при механических повреждениях системы, из строя выходят лишь те полосы и секции? которые были задеты, а вся система в целом продолжает работать без перебоя. Пленка не подвергается коррозии. Гарантия, которую предоставляет производитель, доходит до 15 лет.

Однако, как и у любого материала у него имеются свои недостатки:

1. Монтаж пола требует определенных навыков. Конечно можно установить его самому, ведь покажется что ничего сложного в этом нет, но для того чтобы теплый пол прослужил долго лучшего всего обратиться за помощью к профессионалу.
2. Большим минусом является то, что все выводы для питания находятся под покрытием, и если вдруг будет поломка системы, придется демонтировать абсолютно всю конструкцию.
3. Минусом является и дороговизна материала, однако если учитывать то что идет экономия электроэнергии, возможно в будущем затраты на материал и окупятся.

Теплый пол CALEO LINE пленочный инфракрасный

Инфракрасный пленочный теплый пол Caleo Line – это доведенная до совершенства классика, которую из года в год выбирают в качестве дополнительного или основного обогрева помещений.

Пленка этого бренда широко распространена и пользуется огромным успехом среди потребителей различных категорий.

Современные технологии, которыми владеет компания-производитель, позволили сделать данный продукт наиболее универсальным, подходящим ко всем видам напольных покрытий.

Применяется:

• квартиры и загородные дома;
• в детских, спортивных и медицинских учреждениях;
• в прочих общественных местах.

Теплый пол Калео Лайн эталонная модель инфракрасного пленочного пола, производимого в Южной Кореи. Преимущества в универсальности и «брендовом» качестве, которое не нуждается в дополнительной рекламе.

Успех торговой марки не заставил себя долго ждать, и с момента появления продукции Caleo на рынке, инфракрасные теплые полы знают по всей территории России и ближайшего зарубежья. Теплый пол Caleo Line сочетается со всевозможными видами напольных покрытий, особенности которых часто ставят людей под сомнение в приобретении теплых полов:

• ковролин;
• линолеум;
• ламинат;
• паркет;
• плитка.

При этом инфракрасный теплый пол не только обеспечивает полную замену центральному отоплению, создавая идеальный микроклимат в любое время года, но также позволяет экономить на этом и приносить пользу здоровью.

Характеристики Caleo Line

Опираясь на наиболее частые запросы по части теплых полов, были созданы универсальные готовые комплекты, которые не только упрощают процесс выбора подходящего комплекта, но и экономят время и деньги покупателя.

Общие характеристики греющей инфракрасной пленки:

• ширина в каждом рулоне – 0,5 метра, что идеально даже для узких коридоров;
• максимальная мощность – 1300 Вт, 170вт/м2, что позволяет снизить энергозатраты в среднем на 20%;
• в состав входят все необходимые для монтажа комплектующие;
• пленка монтируется сухим способом, на уже готовый пол;
• гарантия от производителя 7 лет.

Ик пленка Калео Лайн позволяет одним рулоном прогреть помещение площадью от 1 до 20 м2, а комплектация одной единицы продукта позволяет произвести монтаж пленки без дополнительных затрат.

В состав комплекта входит:

• ИК греющая пленка с маркировкой от производителя, а также с указанием длины рулона и номинальной мощности;
• зажимы для контактов;
• провода для подключения;
• комплект изоляционного материала;
• инструкция по установке, проверке и использованию теплого пола;
• гарантийный талон.

Удобная комплектация позволяет с легкостью приобрести необходимое количество рулонов для обеспечения максимальной площади нагрева помещения.

Монтаж

Укладывать и монтировать пленку необходимо лишь после намеченного плана помещения, с четким представлением о расположении мебели и терморегулятора. Проще говоря необходимо вычислить полезную площадь, на которую и будет укладываться нагревательная плёнка.

В основном теплый пол Калео Лайн применяется в качестве дополнительного обогрева, но если вы решили установить основную систему отопления, то необходимо покрыть инфракрасным теплым полом не менее 70% площади помещения. Таким образом будет обеспечен оптимальный нагрев в любое время года.

Привлекательность инфракрасного пленочного пола в его быстром монтаже, и возможности использования сразу как будет смонтирована вся система. Монтаж производится довольно просто и состоит из нескольких шагов:

1. нарезка пленки необходимой длины;
2. соединение с проводами и изоляция контактов;
3. укладка теплоизоляции с лавсановым покрытием;
4. монтаж инфракрасной пленки поверх теплоизоляции;
5. установка терморегулятора и соединение всех нагревательных секций;
6. укладка финишного покрытия.

При монтаже будьте внимательны и аккуратны с пленкой, т.к. она уязвима к механическим повреждениям от острых и тяжелых предметов. Поврежденную пленку необходимо заизолировать с двух сторон специальным изоляционным материалом.

Более подробные особенности монтажа вы можете узнать у нашего специалиста или в прилагаемой инструкции по монтажу.

Купить инфракрасную греющую пленку Caleo Line вы можете прямо сейчас в нашем магазине онлайн. Мы предлагаем полный ассортимент продукции бренда и даем 100% гарантию подлинности. На ваш выбор предоставляется большой ассортимент разновидностей комплектов, выгодные цены и акции.

Советы по выбору

Перед покупкой высокотехнологичного инфракрасного пола необходимо ознакомиться со всеми его плюсами и минусами. Если вы все-таки решили приобрести такую отопительную систему для жилища, то вам стоит узнать о нескольких наиболее важных и значимых критериях выбора подобной продукции. В первую очередь следует выискивать в ассортименте теплых полов модели, отличающиеся высочайшим качеством. В данном вопросе вам помогут следующие рекомендации:

Обращайте внимание на материал, из которого произведена пленка. Она может иметь матовую или простую прозрачную поверхность.
Рассмотрите состояние печати. Специалисты рекомендуют обращать внимание на равномерность углеродной печати.
Также важен показатель ширины пленки

Проверить его можно, опираясь на длину рулона.

Специалисты рекомендуют обращать внимание на равномерность углеродной печати.
Также важен показатель ширины пленки. Проверить его можно, опираясь на длину рулона.

Осмотрите поверхность

Она должна быть идеально гладкой и ровной (без повреждений, выступов или неровностей).
Под пленкой не должен находиться мусор (даже если он имеет крошечные размеры).
На качественной пленке не должны оставаться следы.

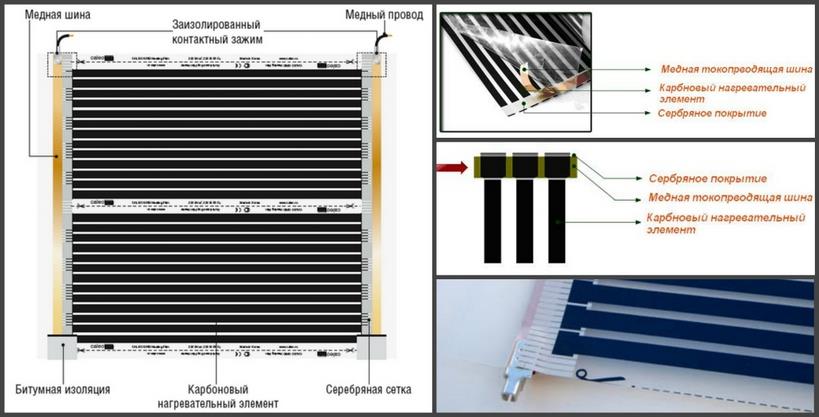

Обратите внимание на разновидность меди. Наиболее высокую электропроводимость имеет чистая медь. Она, как правило, используется в покрытиях, относящихся к премиум-классу.
Важна и толщина меди, так как именно от нее напрямую зависит вероятность перегрева пола.
Специалисты рекомендуют выбирать более тонкую медь.

Она, как правило, используется в покрытиях, относящихся к премиум-классу.
Важна и толщина меди, так как именно от нее напрямую зависит вероятность перегрева пола.
Специалисты рекомендуют выбирать более тонкую медь.

В таких тепловых системах присутствует особая серебряная шина

Между медью и углеродом должно быть не меньше 1 Ом сопротивления.
Выбирайте только максимально безопасные конструкции, при использовании которых исключено появление искр.
Обратите внимание на клейкость пленки. Она ни в коем случае не должна расслаиваться.. Немаловажную роль в функционировании теплого инфракрасного пола играет теплораспределяющая деталь – терморегулятор

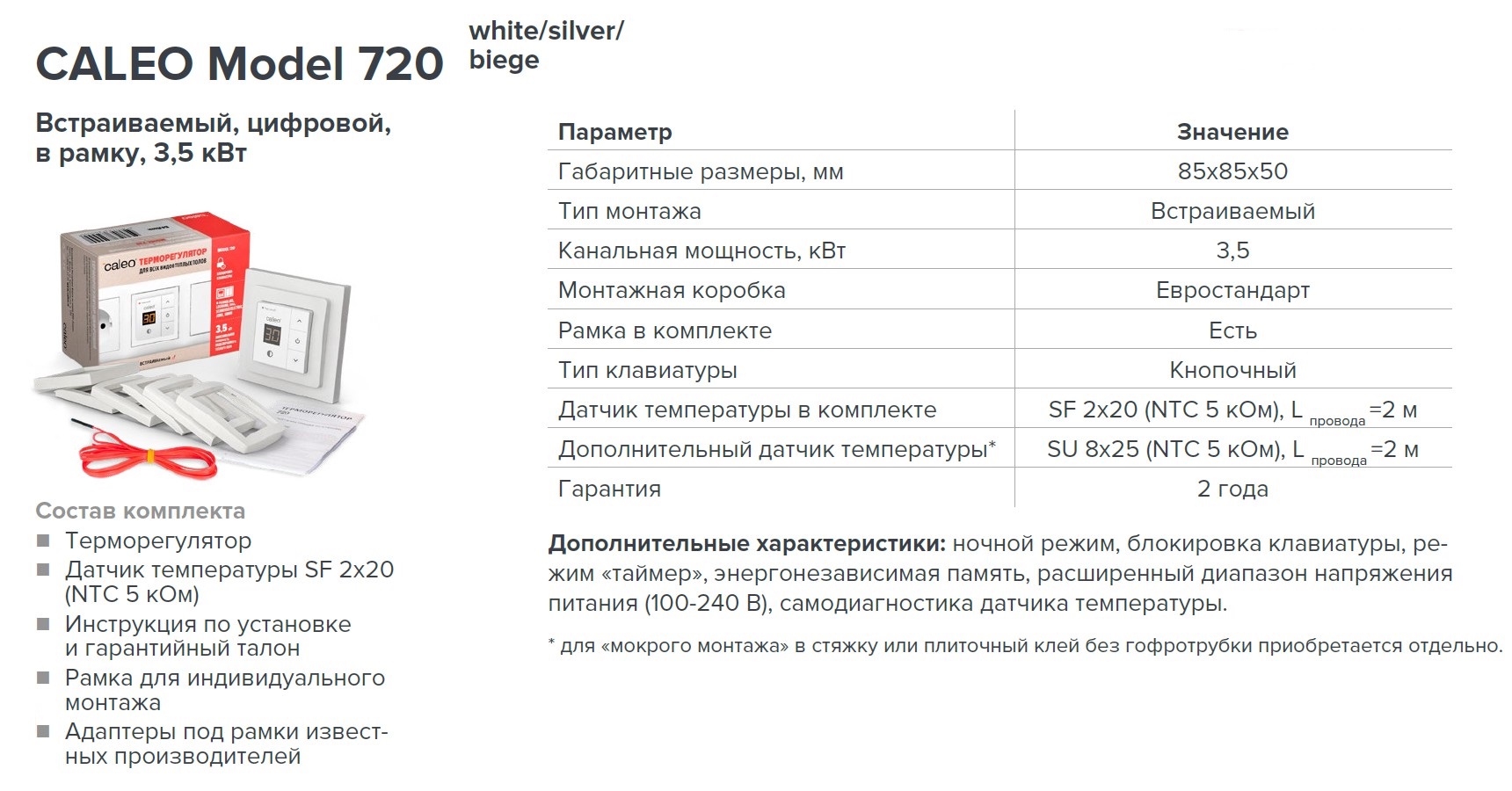

Подобные приспособления сегодня выпускают как механическими, так и электронными. Последние разновидности являются более популярными и распространенными, так как отличаются неплохой функциональностью. Существуют даже такие экземпляры, которые легко поддерживают работу по заданной программе

Немаловажную роль в функционировании теплого инфракрасного пола играет теплораспределяющая деталь – терморегулятор. Подобные приспособления сегодня выпускают как механическими, так и электронными. Последние разновидности являются более популярными и распространенными, так как отличаются неплохой функциональностью. Существуют даже такие экземпляры, которые легко поддерживают работу по заданной программе.

Электронные терморегуляторы являются более подходящими в вопросе экономии электроэнергии, так как пол с ними может подключиться только утром или вечером, когда вы вернетесь с работы домой. Многие люди выставляют программу, при которой карбоновый пол отключается на ночь, если в это время суток дополнительный обогреватель в комнате не нужен.

Выводы

Мониторинг мнений о пленочных нагревателях позволяет сделать следующие выводы:

• пленочные ИК-нагреватели не рекомендуется монтировать под плитку, во влажных помещениях и на стяжку; вместе с тем – это отличный способ организовать подогрев деревянного пола;
• система, как и комплекс на основе карбоновых стержней, не сушит воздух;
• Calorique и Caleo – продукты класса премиум, функционирующие надлежащим образом как минимум 5 лет;
• Rexva, Naos, ТермоДар и Heat Plus – доступные модели, ресурс работы которых чаще ограничивается 2-3 годами.

Анализ отзывов о стержневых карбоновых теплых полах показал, что:

• система действительно обладает свойством самостоятельно регулировать мощность в зависимости от градиента температур в определенном месте;
• комплекс оказывает несущественное влияние на температуру окружающего воздуха;
• потребление электричества на 20 % ниже, чем у системы с кабельными матами;
• продукция под брендами Unimat и Excel обладает надлежащим качеством, но при этом следует остерегаться подделок.
