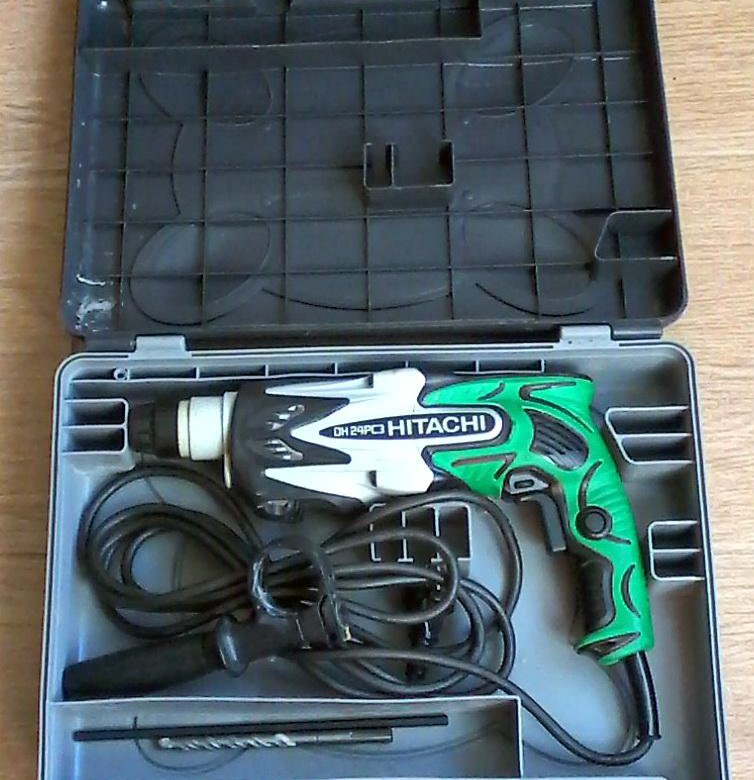

Обзор перфоратора hitachi dh24pc3: характеристика и отзывы покупателей

Представитель российского изготовителя перфаратор Зубр

Хорошие и дешевые перфораторы Зубр пользуются популярностью среди домашних мастеров. Владельцы отличного безотказного инструмента советуют его друзьям, а интерес на инструмент «Зубр» из года в год возрастает. Среди многих отзывов встречаются нарекание на плохую сборку, заедание пусковой кнопки, плохую смазку. Но все потребители сходятся в том, что цена перфоратора Зубр адекватна качеству.

Что выделяет ударный инструмент производства Зубр

Компания развивает производство ударного инструмента, начав с 2005 года, благодаря этому воспользовалась новыми наработками и собирает очень эффективные инструменты для строительных работ. В комплектации применяют:

• предохранительные муфты от обратного удара при заклинивании сверла в отверстии;
• специализированные патроны SDS plus и SDS max, монтируемые на оборудование в зависимости от мощности и характера исполняемых работ;
• ударный механизм приводится в действие при помощи пневматики;
• разные рабочие режимы инструментом в качестве дрели, отбойного молотка и шуруповерта.

Характерной чертой изготовителей зубра стала великодушная комплектация кейса. В наборе есть второй традиционный патрон, запасные щетки, смазка. Подробнейшая инструкция по технической эксплуатации с описанием безопасных приёмов работы и ремонта

Руководство свое внимание обращает на травмоопасность инструмента

Линейка представленных для пользования инструментов становится шире. Стоимость изделия зависит от его комплектации и мощности, необходимо наверняка знать, для каких операций потребуется перфаратор, чтобы купит необходимую марку и не заплатить больше.

Виды

Различаются перфораторы по нескольким видам.

• Электрические или аккумуляторные. Действуют как от сети, так и от аккумуляторов. Они крепятся на сам инструмент или на специальный пояс.
• Пневматические. Применяются в сложных условиях, к примеру, во взрывоопасных.
• Бензиновые. Работают как отбойные молотки. Чаще всего используются при проведении дорожно-строительных работ.

Производители бренда Hitachi отслеживают спрос по всей линейке товара. Наибольший интерес на строительном рынке вызывают перфораторы класса аккумуляторных, в частности, на литийионных элементах. Аккумуляторный перфоратор идеально подходит под серьезные задачи мощной стройки. Но это совсем не значит, что производитель отказался от легких сетевых моделей. В этом классе лидерство принадлежит перфоратору Hitachi DH24PH. Его чаще всего берут для проведения строительных работ в быту.

Ремонт японского перфоратора Hitachi

В общем и целом, ремонт такого инструмента зачастую сводится к замене переключателя перфоратора на такой же или аналогичный.

В последнем случае приходится конкретно разбираться в схеме подключения и подбирать, учитывая посадочное место и пропускаемую мощность.

Могу сказать сразу – мне повезло и я нашел точно такой же переключатель в своем городе за 800 руб.

Предлагали переключатель от Интерскола, но рычаг реверса на нем был сделали по-другому и сама кнопка шире. Привожу несколько ракурсов переключателя для тех, у кого такой же перфоратор.

В итоге, я просто взял новую кнопку и перекинул на нее все провода в той же последовательности, как и на старом. Хотя в интернете есть немножко схем на этот счет.

Вот схема подключения дрели или перфоратора БУЭ-1.

А вот схема более сложной кнопки дрели или перфоратора с переключателем реверса.

Примерно такая же кнопка стоит в инструментах Интерскол, Makita, Hitachi и других.

Хочу добавить важную особенность при замене кнопки – внутри нее установлены контакты с защелкой – провод как бы закусывает, так что не тяните за провод что есть силы.

Рядом с отверстием для провода есть маленькое отверстие для его освобождения. Если засунуть туда иголку поглубже, то провод освободится и выйдет легко.

В итоге быстро меняем кнопку нашего перфоратора и идем дальше радовать соседей.

Хочу напомнить, что еще одной довольно частой неисправностью является переламывание провода питания в районе его ввода в корпус инструмента.

Чтобы решить эту проблему, просто обрезаете кусок провода с надломом и подключаете оставшийся провод заново к кнопке. Продуваете, вычищаете все от пыли и скручиваете назад покрепче.

На этом ремонт японского перфоратора Hitachi DH 24PC3 успешно произведен. СКСники рады, стены просверлены, соседи молятся, что все закончилось.

Как всегда, удачного ремонта!

Ваш Мастер Пайки.

Почему марка Хитачи красива для потребителей

Японские изделия снискали в мире славу очень качественных и надёжных инструментов. В изготовлении применяются новейшие материалы, передовые научные разработки.

Отличие перфораторов Хитачи от остальных брендов:

1. Линейка техники для строительных работ, которая связана с разрушением конструкций и пробиванием ходов в них под брендом Hitachi самая просторная в мире. Предлагается ряд от 2 до 18 кг весом с разной степенью оснащенности.
2. Вся продукция размещена в нижнем сегменте цен – это маркетинговая политика компании.
3. независимо от страны изготовителя, новшества вводятся во все модели.
4. Запчасти доступны и делаются на тех же заводах, что и главная техника.

Минусы перфораторов Хитачи связаны с применением недорогих пластмасс экономными китайцами даже на заводах, принадлежащих Хитачи. Но там же процветает сборка в домашних условиях, туда же отдают заказ на изготовление второстепенных деталей. Получившийся инструмент ломается по причинам быстрого износа регуляторов, резинок на бойках, электрических вилок.

В необходимости, где делают и какая начинка инструмента, меняются и стоимости. Порой встречается пробойник Хитачи за 3 тысячи, а можно заметить инструмент за 50 тысяч рублей.

Описание образцов продукции

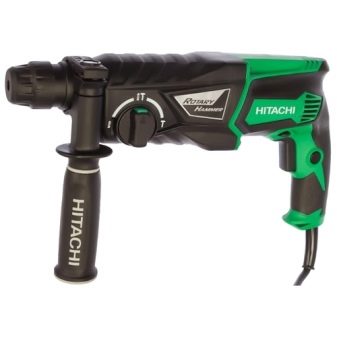

Пример хорошей модели, созданной на японских пром. площадках — перфаратор Hitachi DH24PC3. Изделие выделяется совершенством форм и их единством с удобством в работе и лёгким управлением. Лёгкий инструмент имеет три рабочего режима, считается многофункциональным помощником мастера. При весе 2,4 кг аппарат мощный, о чем поведают технические свойства:

• рабочих режимов – 3;
• ударный момент – 3,2 Дж;
• диаметр отверстия в бетоне – до 24 мм;
• мощность потребления – 800 Вт;
• реверс – есть;
• патрон – SDS+.

Стоимость изделия от изготовителя 8773 рубля.

Образцом лёгкого пробойника, созданного в Китае, будет перфаратор Hitachi DH26PC. Инструмент по собственным свойствам скорее предназначается для домашнего ремонта, связанного с реконструкцией квартиры. Мотор укомплектовывается из деталей, доставленных из Японии. Его мощность 730 Вт при весе инструмента 3,2 кг. Перфаратор имеет 2 рабочего режима – сверление и сверление с ударом. При этом сила удара 2,8 Дж соизмерима с более мощным инструментом. Прибор сверлит в дереве без удара отверстия в 32 мм, может закручивать винтообразные соединения, так как имеет режим реверса. Быстрозажимной патрон SDS+ делает легче и убыстряет смену насадок. Устройство поддерживает на х/х 1100 оборотов и 4300 ударов за минуту. Стоимость перфоратора, произведённого в Китае 6700 рублей.

Характерности ударных инструментов Хилти

Компания, никому не доверяющая производство и сбыт собственной продукции. Из небольшой механической мастерской государства Лихтенштейн вырос мировой великан техники для строительных работ. Компания с момента создания нацелена на постоянное развитие. Перфораторы Хилти являются визиткой мастера. Их модели оборудованы LED-подсветкой, особенным качеством оснастки.

К передовым решениям относятся:

• сильная защита оператора от вибрации;
• применение для облегчения деталей корпуса армированного стеклокомпозита;
• электронный контроль процесса с сигнализацией о малейшем отступлении в рабочем режиме.

Концерн выпускает сетевые, аккумуляторные и модели комбинированного типа разной мощности.

Про качество инструментов можно судить по тому, что гарантия на него даётся пожизненная, 2 года перфаратор ремонтируют бесплатно, что бы не случилось с ним. Исходя из этого, стоимость на перфаратор Хилти высока, многие модели превышают цену 24 тысячи рублей на сетевые, 38 тысяч на аккумуляторные, и присутствуют модели по стоимости 63 тысячи рублей.

Что это такое?

Перфораторы пришли на службу людям в XIX веке, когда началось развитие горнодобывающей промышленности. Его основной функцией является удар во время бурения. Производное название техника получила от латинского слова perforo – пробивать. Если сделать дословный перевод слова «перфоратор», то получится «дыропробивной станок».

Неискушенные в строительных работах и технике могут не увидеть особой разницы между дрелью и перфоратором. Первая значительно легче по весу и подходит исключительно для проведения простых работ в быту. Она удобна для сверления отверстий под крепления, к примеру, для установки полочек или зеркала. Ее используют для работы с такими материалами, как гипсокартон, дерево или бетон. Одним словом, то, что она может просверлить. А вот пробить мощную стену насквозь ей уже не под силу, и здесь в помощь строителям приходит перфоратор. Он не просто сверлит толщину материала, но и одновременно с этим пробивает ее ударами.

Ударная сила у перфораторов Hitachi имеет разбег от 1,4 Дж до 20 Дж. По весу от 2 до 10 кг. Соответственно, эти показатели и определяют мощность оборудования и его предназначение. Для японской техники не составит никакого труда пробить в металле отверстие диаметром до 32 мм, а в бетоне – до 24 мм. Данный показатель зависит от модификации аппарата Hitachi.

Обзор бесщеточных перфораторов Hitachi AC

Бесщеточный перфоратор Hitachi 1-9/16″ SDS Max AC с AHB и UVP (DH40MEY)

Технические характеристики

• Емкость: сверло 40 мм (1-9/16″); Буровая коронка 105 мм (4-1/8″)
• Потребляемая мощность: 1150 Вт
• Хвостовик бит: SDS макс.
• Энергия удара: 8,1 футо-фунта
• Скорость без нагрузки: 250–500 об/мин.
• Частота ударов при полной нагрузке: 1430–2850 ударов в минуту
• Общая длина: 18-4/5″
• Вес (включая боковую рукоятку): 16,5 фунтов.
• Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.

Бесщеточный перфоратор Hitachi 1-3/4″ SDS Max AC с AHB (DH45ME)

Технические характеристики

• Емкость: сверло 45 мм (1-3/4″); Буровая коронка 125 мм (4-29/32″)
• Потребляемая мощность: 1500 Вт
• Хвостовик бит: SDS макс.
• Энергия удара: 9,9 фут-фунтов
• Скорость без нагрузки: 110 В: 120–270 об/мин / 220 В: 120–310 об/мин
• Частота ударов при полной нагрузке: 110 В: 1 200–2 500 ударов в минуту / 220 В: 1 200–2 950 ударов в минуту
• Общая длина: 21-1/16″
• Вес (включая боковую рукоятку): 19,8 фунта.
• Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.

Бесщеточный перфоратор Hitachi 1-3/4″ SDS Max AC с AHB и UVP (DH45MEY)

Технические характеристики

• Емкость: сверло 45 мм (1-3/4″); Буровая коронка 125 мм (4-29/32″)
• Потребляемая мощность: 1500 Вт
• Хвостовик бит: SDS макс.
• Энергия удара: 9,9 фут-фунтов
• Скорость без нагрузки: 110 В: 120–270 об/мин / 220 В: 120–310 об/мин
• Частота ударов при полной нагрузке: 110 В: 1 200–2 500 ударов в минуту / 220 В: 1 200–2 950 ударов в минуту
• Общая длина: 21-1/16″
• Вес (включая боковую рукоятку): 20,9 фунта.
• Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.

Технические характеристики

• Емкость: сверло: 52 мм (2-1/16″); Буровая коронка: 160 мм (6-1/4″)
• Потребляемая мощность: 1500 Вт
• Хвостовик бит: SDS макс.
• Энергия удара: 16,2 футо-фунта
• Скорость без нагрузки: 110 В: 110–260 об/мин / 220 В: 110–280 об/мин
• Частота ударов при полной нагрузке: 110 В: 1 000–2 200 ударов в минуту / 220 В: 1 000–2 400 ударов в минуту
• Общая длина: 23-1/32″
• Вес (включая боковую рукоятку): 24,2 фунта.
• Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.

Технические характеристики

• Емкость: сверло: 52 мм (2-1/16″); Буровая коронка: 160 мм (6-1/4″)
• Потребляемая мощность: 1500 Вт
• Хвостовик бит: SDS макс.
• Энергия удара: 16,2 футо-фунта
• Скорость без нагрузки: 110 В: 110–260 об/мин / 220 В: 110–280 об/мин
• Частота ударов при полной нагрузке: 110 В: 1 000–2 200 ударов в минуту / 220 В: 1 000–2 400 ударов в минуту
• Общая длина: 23-1/32″
• Вес (включая боковую рукоятку): 25,3 фунта.
• Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.

Ознакомьтесь с инструментами Hitachi Rotary Hammer в Acme Tools!

Дополнительные приспособления

При покупке перфоратора Hitachi пользователь получает сам инструмент со всеми комплектующими в сборке и кейс для его хранения и переноски. Рекомендовано перед покупкой посоветоваться со специалистами магазина, какие же еще дополнительные приспособления могут понадобиться для его дальнейшей эксплуатации. Как правило, в ассортименте всегда имеются разнообразные насадки, дополнения, расходные комплектующие.

Существуют следующие виды насадок:

• бур строительный;
• буровая коронка;
• зубило;
• пика;
• лопатка.

Щетки и ствол уже входят в общий комплект приобретенного перфоратора. Однако техника имеет свойство ломаться. Любую комплектующую запчасть можно всегда найти и купить в специализированных магазинах, заменив поломанное на новое самостоятельно или поручив профессионалам. Приобретение дополнений или запчастей для ремонта не станет финансовой проблемой для владельца, так как компания Hitachi придерживается политики «Доступная цена».

Сборка электрической части перфоратора Hitachi DH24PC3

Разделим сборку электрической части перфоратора на этапы.

Сборка статора

Отремонтированный или новый статор поз.65 устанавливается в корпус статора поз.68 и крепится при помощи фиксирующих шурупов М4×50 поз.64. Артикул статора 340635F.

Сверху статор закрывается направляющей крыльчатки электродвигателя поз.63. Провода статора выводятся на кнопку управления поз.70В.

Сборка ротора

В перфораторе применяется якорь электродвигателя 220-230В, артикул 360720Е.

Новый или отремонтированный своими руками ротор поз.62 устанавливается в гнездо во внутреннем корпусе поз.41, с предварительно надетыми на вал ротора войлочной прокладкой поз.57, уплотнительным кольцом поз.58, уплотнительной прокладкой поз.59, подшипником 608DDM, поз.60 и стальной прокладкой поз.61. Габариты подшипника 8x22x7, российский аналог 80018.

Собранный ротор вставляется косозубой шестерней в механический блок перфоратора.

Осталось соединить механический блок и корпус статора.

Когда будете вставлять ротор в корпус статора, удалите предварительно угольные щетки вместе с щеткодержателями.

Сборка цепей управления

Цепи управления представляют собой схему, позволяющую плавно запускать перфоратор, регулировать частоту и скорость его работы.

В перфораторе Hitachi DH23PC3 используются угольные электрощетки поз.74, 77 с автостопом. Автостоп не позволяет включить перфоратор, если щетки изношены больше допустимой нормы.

Угольные щетки с автостопом имеют артикул 999072, у обычных щеток артикул 999041. Угольные щетки в корпусе перфоратора фиксируются щеткодержателями поз.75, артикул 955203.

В некоторых модификациях применяются дроссель поз.69 и диодный контакт поз.72.

В цепь питания включен конденсатор подавления помех поз.78.

В перфораторе используется кнопочный выключатель 220В (OLD 331454/324536). Артикул 335796. Тип выключателя TG801TSBU-1.

Детали цепей управления монтируются внутри ручки корпуса статора.

Подсоедините перфоратор к сети переменно тока, проверьте его работу на всех режимах. Убедитесь в плавности регулировок и работе перфоратора без лишнего шума.

Все!

Размеры

На строительном рынке существуют три основных класса перфораторов. Самой популярной считается техника легкого класса. На ее долю приходится около 80% от общего количества всех произведенных перфораторов. Техника весом до 4 кг, с мощностью 300-700 Вт, с ударом до 3 Дж. Работает в трех режимах:

• сверление и долбление;
• только сверление;
• только долбление.

Такую технику чаще всего приобретают для проведения бытовых работ.

Средний перфоратор по весу может достигать 8 кг. Он обладает мощностью от 800 до 1200 Вт, силой от 3 до 8 Дж. Работает в двух режимах. В отличие от легкого собрата у него исключен один из режимов. Имеется функция «сверление + долбление», а вот другие два варьируются в зависимости от предназначения перфоратора. Такую технику приобретают для производственных нужд.

Как пользоваться?

Перфоратор – техника мощная и крепкая. Но и он нуждается в определенных заботе и уходе. При покупке каждый пользователь получает руководство по эксплуатации, которое позволяет технике служить длительное время.

• При замене каких-либо запчастей техника в обязательном порядке отключается от электричества.
• Начало эксплуатации и завершение проводится в режиме «холостого хода».
• Работы по бурению глубоких отверстий проводятся пошагово, так как необходимо постоянно проводить очистку бура от мелких частиц и грязи.
• Техника не должна работать на всю мощность, только в некоторых случаях. Лучше всего придерживаться «золотой середины».

• Перфоратор не является отбойным молотком, хотя иногда и используется в таких целях. Работа в данном режиме допускается в объеме не более 20% от общего объема производительности.
• В инструкции четко прописаны сроки проведения смазочных работ, замены угольных щеток. Об этом нужно помнить всегда.
• После завершения работ технике проводится продувание. Для этого она должна проработать в холостом режиме 1-2 минуты. Это избавит его от пыли.
• Агрегат необходимо протирать. Это должна быть чистая и влажная тряпка, ни в коем случае не мокрая.
• Запрещено использование чистящих веществ такого рода, как бензин и растворители. Допускается проводить очищение мыльным раствором малой концентрации.
• После проведения очистки техника протирается сухой ветошью и отправляется в свой кейс.
• Агрегат хранится в сухом месте, недоступном для детей.

Как разобрать японский перфоратор Hitachi DH 24PC3

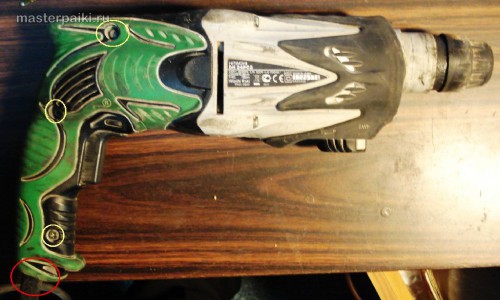

Для начала разбираем перфоратор, выкрутив несколько саморезов в районе ручки.

Поддеваем аккуратно по шву и снимаем крышку ручки. Под ней все достаточно печально – пыль от строительных работ при прокладке СКС (структурированных кабельных сетей, в общем локальной сети по-русски) оказалась внутри во всех местах.

Обычно эта пыль и выводит инструмент из строя. Пыль забивается в и контакты внутри него быстрее стираются. То же самое происходит и с щетками электродвигателя, хотя они считаются расходным материалом и меняются достаточно легко.

Тяжелее с подшипниками, редуктором и ударным механизмом — это дорогостоящие узлы.

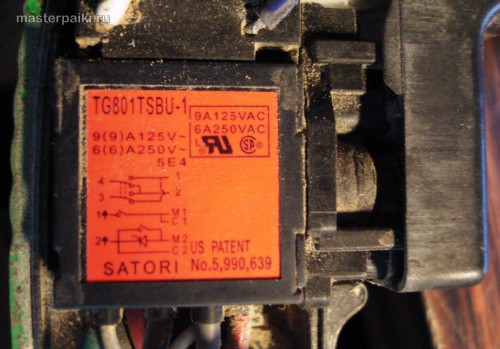

Переключатель перфоратора имеет сложную структуру – его схема часто приведена прямо на корпусе.

Сложность обусловлена тем, что приходится управлять большой мощностью, подаваемой на двигатель, к тому же ток обмоток зависит от степени нажатия на .

Поэтому внутри применили сложную систему контактов и установили тиристор. В добавок сверху есть переключатель реверса, что жизнь ремонтнику не облегчает.

Симптомы и причины

Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.

Перфоратор не реагирует на нажатие кнопки

Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.

Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.

Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.

В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.

При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм

Отсутствует плавный пуск и регулировка оборотов

В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.

Искрят щетки

Такие симптомы могут проявляться в трех случаях:

1. Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
2. Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
3. Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.

PC3 щетки установлены в пластмассовые бункеры (держатели)

Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу. С механикой немного сложнее

Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи

С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.

Посторонний шум

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.

Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.

«Плюет» смазкой

Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.

Перфоратор не долбит

Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.

Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.

Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.

Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.
