Как устанавливать
Алюминиевые радиаторы «Термал» могут подсоединяться трубами следующих видов:
- стальными;
- полимерными (полипропиленовыми или из сшитого полиэтилена);
- металлопластиковыми.
Для удобства эксплуатации желательно применение запорной арматуры, для регулировки теплоотдачи возможно использование ручных или автоматических термостатов или регулирующих вентилей (что использовать для регулировки радиатора читайте тут). Обязательна установка на каждой батарее воздухоотводящего клапана (ручного крана «Маевского» или автоматического типа).
При выборе регулирующей и запорной арматуры искать нужно только хромированные или оцинкованные модели. Непокрытые латунь и бронза с алюминием несовместимы, так как содержат большой процент меди. А медь и алюминий образуют гальваническую пару, начинается процесс электрохимической коррозии, который стимулируется еще наличием теплоносителя. Все это приводит к быстрому разрушению элементов системы отопления.
Для герметизации нельзя использовать кислотные силиконовые герметики, только нейтральные. В качестве подмотки рекомендовано использовать льняную паклю, ФУМ-ленту. Так как алюминий металл мягкий, нельзя при монтаже прикладывать чрезмерные усилия: закручивающий момент не более 1,2 кг/м.
Вариант установки с шаровыми кранами: подача сверху, «обратка» снизу, однотрубное подключение с байпасом
При установке защитную пленку, в которой радиатор поставляется с завода, снимать нежелательно. Во время навешивания она разрезается только в тех местах, где необходимо (в местах подсоединения и установки кронштейнов). Снимать ее можно только по окончании отделочных работ.
Монтаж допускается только на предварительно выровненные и оштукатуренные стены, верхняя грань при этом строго горизонтальна. Возможно небольшое отклонение от горизонтали только для лучшего удаления воздуха: немного приподнимается тот край, где установлен воздухоотводчик.
При установке должны соблюдаться следующие расстояния:
- От пола до радиатора — не менее 8-10 см и не более 15 см. Если поставить ниже — будет тяжело убирать под ним, если выше, внизу будет скапливаться холодный воздух.
- От подоконника до верха радиатора зазор не менее 10 см. При меньшем расстоянии будет нарушена циркуляция воздуха.
- От стены до задней панели радиатора расстояние не меньше 25-35 мм. Меньший зазор приведет к тому, что на стене за отопительным прибором будет скапливается пыль.
При изготовлении используется уникальная система герметизации
Алюминиевые отопительные радиаторы Termal имеют несколько другую систему крепления: они не навешиваются за коллектор, как секционные. В них на задней панели есть специальные отверстия под кронштейны: два сверху, два снизу. Это нужно учитывать, и размечать места установки крепежа на стене с высокой точность, не забывая про горизонтальность установки.
Порядок монтажа такой:
- На стене размечаются места крепления кронштейнов. В местах разметки сверлятся отверстия, в них вставляются деревянные пробки или дюбеля.
- Кронштейны крепятся шурупами, длиной не менее 35 мм и диаметром от 6 мм.
- В полиэтиленовой пленке, защищающей радиатор, проделать дырки напротив мест крепления.
- Навесить батарею на кронштейны. Проверить горизонтальность установки.
- Установить запорную, регулирующую арматуру, воздухоотводчики, заглушки, переходники. При их установке нужно пользоваться некислотным герметиком или пастой ПМС200.
Наиболее распространенный вариант подключения радиаторов при вертикальной разводке (подача сверху) показан на рисунке.
Сборка секционных батарей отопления
Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.
- Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
- На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
- На два ниппеля (фитинга) одевают паронитовые кольца.
Как собрать (добавить) секции к алюминиевому радиатору
- Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
- Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
- Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
- Поворотом ключа ниппель втягивают в первый секционный блок.
- Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.
Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.
Область применения
Производители рекомендуют использовать пластиковые трубы при установке радиаторов
Специалисты рекомендуют устанавливать приборы бренда в квартирах домов многоэтажного типа, поскольку радиаторы соответствуют всем необходимым требованиям к эксплуатации батарей. Они подходят для домов с горизонтальной и вертикальной разводкой, а также для однотрубных и двухтрубных систем. Перед покупкой радиатора стоит убедиться, что все параметры сети соответствуют указанным нормам. Для этого нужно обратиться к работникам ДЭЗа или ДЭУ и уточнить параметры рН, испытательного и рабочего давления, а также температуру теплоносителя для конкретного дома. Далее эти данные сравнивают с техническими характеристиками из инструкции к прибору. Если они совпадают, его можно покупать.
В частных домах с индивидуальными системами отопления нет ограничений по давлению, поскольку в них оно обычно не превышает 2-3 Бар. Батареи Термал подойдут к любым котлам, но если речь идет о твердотопливном приборе, во время его работы необходимо отслеживать температуру теплоносителя, которая не должна превышать +100 градусов. Также радиаторы не советуют устанавливать в сетях с теплообменниками и трубами из меди.
Алюминиевый радиатор отопления ТЕРМАЛ РАП 500.
Межосевое расстояние — 500 мм. Глубина — 52 мм.
| Модель | Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, (Вт) | Объем теплоносителя, л | Масса, кг | ЦЕНА | ||
| высота | глубина | ширина | ||||||
| Термал РАП 500/4 | 500 | 531 | 52 | 320 | 668 | 0,48 | 4,6 | 1880 руб. |
| Термал РАП 500/ 5 | 400 | 835 | 0,6 | 5,75 | 2350 руб. | |||
| Термал РАП 500/ 6 | 480 | 1002 | 0,72 | 6,9 | 2820 руб. | |||
| Термал РАП 500/ 7 | 560 | 1169 | 0,84 | 8,05 | 3290 руб. | |||
| Термал РАП 500/ 8 | 640 | 1336 | 0,96 | 9,2 | 3760 руб. | |||
| Термал РАП 500/ 9 | 720 | 1503 | 1,08 | 10,35 | 4230 руб. | |||
| Термал РАП 500/ 10 | 800 | 1670 | 1,2 | 11,5 | 4700 руб. | |||
| Термал РАП 500/ 11 | 880 | 1837 | 1,32 | 12,65 | 5170 руб. | |||
| Термал РАП 500/ 12 | 960 | 2004 | 1,44 | 13,8 | 5640 руб. | |||
| Термал РАП 500/ 13 | 1040 | 2171 | 1,56 | 14,95 | 6110 руб. | |||
| Термал РАП 500/ 14 | 1120 | 2338 | 1,68 | 16,1 | 6580 руб. | |||
| Термал РАП 500/ 15 | 1200 | 2505 | 1,8 | 17,25 | 7050 руб. | |||
| Термал РАП 500/ 16 | 1280 | 2672 | 1,92 | 18,4 | 7520 руб. |
Последовательность монтажа
Работы по установке отопительных радиаторов Термал включают:
- Разметка мест фиксации кронштейнов. При этом учитываются габаритные размеры, расстояние до пола не менее 100–120 мм, до подоконника – минимум 100 мм, до стены 25–50 мм.
- Подготовка креплений. Включает выполнение отверстий в стене Ø 10–12 мм, установку деревянных либо пластмассовых пробок, фиксацию кронштейна шурупами Ø 6, длиной не менее 35 мм.
- Навешивание. Радиатор алюминиевый ТЕРМАЛ закрепляется на кронштейны вертикально, обеспечивая полное и плотное прилегание монтажных отверстий на крюки.
- Установка воздушного клапана на верхнем коллекторе (для каждого концевого радиатора).
Запрещено применять силиконовые герметики, содержащие уксусную кислоту или другие, не рекомендованные к использованию в контакте с алюминиевым сплавом. Не допускается соприкосновение резьбовых отверстий с подводками, содержащими медь.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Установка
Так как самым первым действием покупателя после покупки будет установка радиатора в автомобиль, мы выполнили проверку на собираемость радиаторов охлаждения с деталями, с которыми он соединяется: радиатором кондиционера, электровентилятором охлаждения и кронштейнами, с помощью которых радиатор закрепляется в рамке.

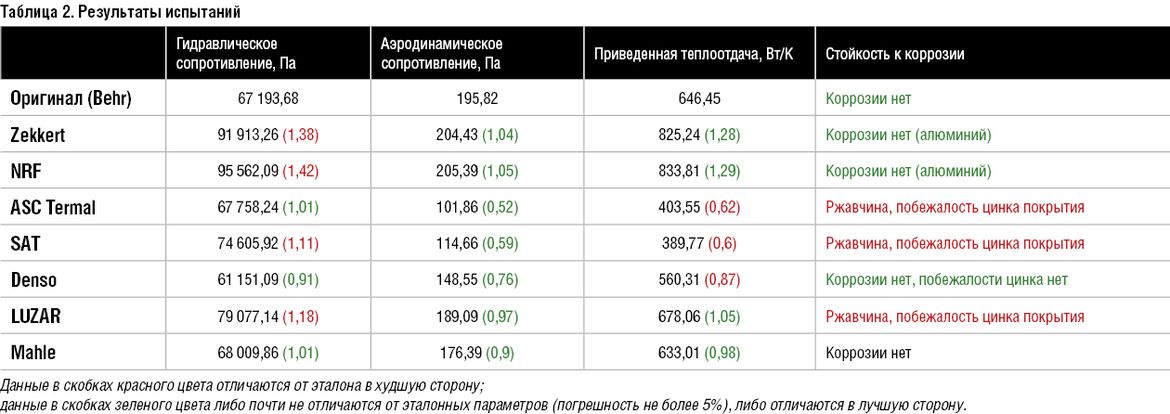

Помимо оригинального радиатора без замечаний состыковались только NRF, Mahle и Zekkert. У Luzar туго налезли кронштейны крепления радиатора. У ACS Termal и SAT не совпало одно крепление для соединения с оригинальным радиатором кондиционера.
У радиаторов ACS Termal и SAT не совпадают отверстия для крепления с радиатором кондиционера

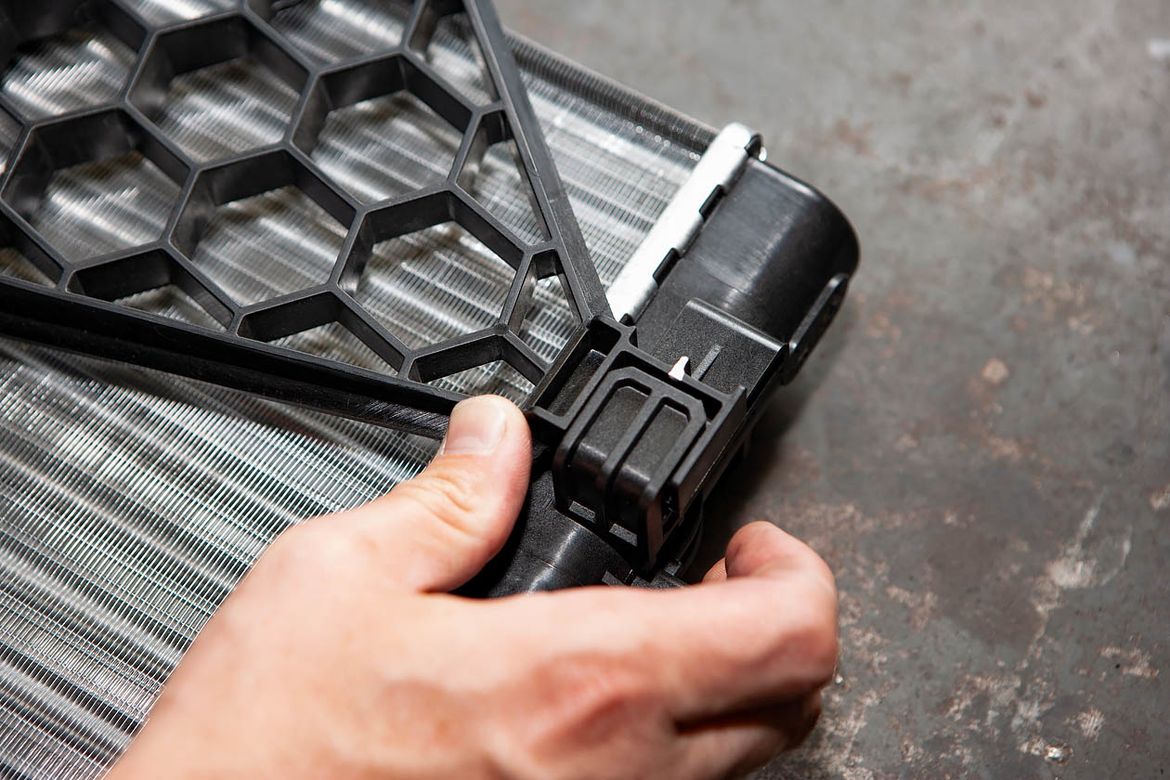

У Denso остается излишняя свобода после установки вентилятора охлаждения — на кочках он может свободно перемещаться (до 2 мм) в кронштейнах крепления. Также на пластиковых патрубках буртики для удержания резиновых шлангов отлиты только на 180 градусов, что может привести к сползанию патрубка при создании давления.
Радиатор Denso. Кожух вентилятора охлаждения неплотно устанавливается в кронштейн
Особенности радиаторов «Термал»
Производством батарей данной фирмы занимается ОАО «Златоустовский Машиностроительный Завод». Ключевое преимущество отопительных изделий состоит в том, что они разрабатываются с учетом эксплуатации на территории России.
Технология производства
Для изготовления батарей используется коррозионностойкий сплав алюминия АД 31. Производятся методом экструзии. По отдельности формируют вертикальные колонки и горизонтальные коллекторы. В колонках путем штамповки выдавливают защелки, которые соединяются с пазами в коллекторах. Подобный тип замка обеспечивает высокие прочностные характеристики.
За надежную герметичность отвечают сдвоенные резиновые уплотнительные кольца. Возле каждого вертикального канала, находящегося в горизонтальном коллекторе, вытачиваются 2 канавки. В них закладываются уплотнительные кольца из термостойкой резины.
Следующий этап сборки — формовка радиаторов в один узел посредством пресса. Это делает изделия неразборными, то есть перепаковать их не получится. Прямиком с завода они поставляются уже в готовом виде. Остается только правильно их установить.
Для внешнего покрытия отопительных устройств используется порошковая краска. Данный этап производства осуществляется в электростатическом поле. Преимущество этой технологии состоит в том, что получаемое покрытие имеет высокую стойкость к механическим воздействиям. К тому же, к основной краске добавляют особый пигмент, который защищает покрытие от изменения цвета в ходе эксплуатации или под воздействием ультрафиолетовых лучей.
Преимущества
Радиаторы Termal часто устанавливаются в российских системах отопления. Благодаря своим эксплуатационным характеристикам они уверенно занимают лидирующие позиции.
Выделим основные достоинства продукции:
- Компактность. Толщина приборов — не более 5 см. Это дает возможность устанавливать их не только на открытых стенах, но и под узкими подоконниками.
- Гарантия. Срок гарантийных обязательств составляет 5 лет.
- Совместимость. В ходе установки батареи могут быть соединены с коммуникациями из различных материалов, например, с пластиком или сталью.
- Монтаж. Процесс установки не представляет собой ничего сложного, к тому же, он будет еще проще за счет унифицированной резьбы отводов.
- Стойкость к коррозии. Если сравнивать с литыми изделиями, продукция из качественного алюминия способна дольше работать, не покрываясь ржавчиной.
- Эстетичность. Продукция покрывается порошковой краской. Изначальный внешний вид изделий будет сохраняться на протяжении долгого времени.
- Гладкость каналов. В батареях «Термал» нет технологических “карманов”, где могли бы накапливаться шламовые отложения.
- Хороший уровень термодинамики. Благодаря этому в конструкцию допускается встраивание любых теплорегулирующих устройств. За счет “малолитражности” приборов экономятся траты на теплоноситель.
- Адаптация к российским реалиям. Радиаторы успешно себя показывают в отечественных центральных системах отопления, где кислотность теплоносителя (pH) варьируется от 8,3 до 9,5.
Недостатки
Алюминиевые отопительные приборы имеют определенные отрицательные качества, в связи с особенностями используемого материала.
Выделяют такие минусы:
- Завоздушивание. В системе постоянно происходят химические процессы, которые вызывают образование воздуха. Его нужно время от времени стравливать.
- Резьбовые соединения. Они считаются самыми слабыми точками приборов. Если случится гидроудар, есть вероятность, что в этих местах нарушится герметичность.
По большому счету это не слишком серьезные недостатки. К тому же, производитель учитывает все эксплуатационные особенности, модернизируя собственную продукцию.
Биметаллические батареи Radena
Как уже говорили, «Радена» — полный биметалл. Что это значит? Что и вертикальный, и горизонтальные коллекторы выполнены из стали. Для чего это делают? Первая причина — исключить контакт алюминия с теплоносителем, который в сетях централизованного отопления очень далек от нормы. Алюминий, как известно, химически активный металл, и при высоком уровне pH он быстро коррозирует, что приводит к появлению течей. Потому и выставляют производители требования по водородной активности: чтобы была гарантия длительной эксплуатации.
Краткие данные, характеризующие радиаторы из и стали (биметаллические)
Вторая причина использования стали в радиаторах — повышение прочности. Алюминий и его сплавы — металл мягкий, а так как перепады давления в сетях централизованного отопления могут быть очень немалые, не все алюминиевые батареи могут их переносить. Особенно если для экономии, стенки коллекторов сделаны тонкими. А сталь, даже небольшой толщины выдерживает большие давления, чем алюминий.
В радиаторах стальные коллекторы между собой соединяются сваркой: вертикальная трубка снаружи по кругу вваривается в коллектор. Но сталь имеет небольшой коэффициент теплопроводности, потому на нее наплавляется алюминий, создаются ребра-воздуховоды. Полученная в результате биметаллическая секция имеет высокую прочность, низкую химическую активность и хорошую тепловую мощность.
Технические характеристики биметаллических батарей «Радена»
Некоторые фирмы выпускают радиаторы, в которых из стали сделана только вертикальная трубка. У них выше теплоотдача, чем у полного биметалла, но теплоноситель по-прежнему контактирует с теплоносителем. Их можно применять далеко не во всех сетях, но к плюсам такого варианта можно отнести их меньшую стоимость. Полный биметалл из-за сложного технологичного процесса стоит намного дороже.
Radena выпускает только полный биметалл и использует при этом только высокоуглеродистую сталь. Потому рабочее давление 25 атм, температура среды — 100 o C и строк гарантии 25 лет. Линейка одна, три межосевых расстояния: 150, 350 и 500 мм. Цена на радиаторы Radena CS 500, у торгующих фирм, порядка 14$. И это цена на полный биметалл. В спецификации они обозначаются Radena CS 150, Radena CS 300, Radena CS — модификации с боковым (стандартным) подключением. Есть радиатор с нижним подключением, например, Radena VS 500. Их технические характеристики приведены в таблице.
Полезные советы
Итак, технические характеристики радиатора Термал нами были освещены. Теперь хотелось бы дать несколько рекомендаций, которые помогут вам исключить некоторые неприятные моменты в процессе его эксплуатации.
- Дополнительно окрашивать отопительный прибор запрещается, особенно это касается металлических красок.
- В начале отопительного сезона рекомендуется проводить очистку радиатора.

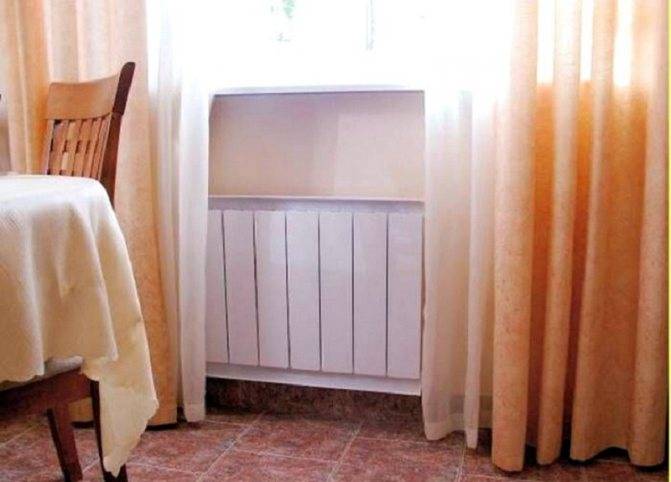

- Навешивать на батарею защитные экраны из пористых материалов строго запрещено.
- Устанавливать запорную арматуру рекомендуется только на нижней подводке трубопровода.
- При установке запорной арматуры на верхнюю подводку, необходимо обязательно установить на радиатор кран Маевского. Кстати, последний является неотъемлемой частью прибора, устанавливаемой в заводских условиях.
- При заполнении радиатора теплоносителем необходимо воздухоотводчик держать обязательно открытым.
- Оставлять прибор отопления без воды можно максимум на 15 дней.
https://youtube.com/watch?v=ao7cZ9k8Mcs
Не забудьте оценить статью:
Достоинства и недостатки алюминиевых радиаторов
Алюминиевые радиаторы – это достойная альтернатива массивным чугунным батареям. Эти устройства не являются цельным объектом, они состоят из секций, и, при необходимости, вы можете нарастить радиатор, добавив секции по своему усмотрению. Такая сборная конструкция позволяет легко осуществлять ремонт и замену составных частей.
Все соединения между секциями выполнены весьма герметично, и протечки возникают крайне редко
Кроме того, алюминиевые приборы отопления не нужно постоянно зачищать и красить, на них не образуется ржавчина. К этим достоинствам можно ещё добавить:
- малый вес – так как алюминий является очень лёгким металлом. При этом, прочность сплава на высоте, что позволяет ему хорошо справляться с кратковременным повышением давления. Одна секция радиатора весит до полутора килограмм;
- внешний вид таких отопительных приборов – всегда аккуратный и опрятный, их без стеснения можно устанавливать на видном месте;
- большая теплоотдача – каждая секция способна отдавать тепло в 205 Вт, это даёт возможность отказаться от громоздких конструкций в пользу компактных приборов;
- устойчивость к коррозионному поражению;
- ремонтопригодность – секции радиаторов взаимозаменяемы, их можно запаивать;
- доступная цена – такие устройства могут позволить себе семьи с небольшим достатком;
- простой монтаж. Установка не требует профессиональных навыков. Каждый радиатор снабжён подробной инструкцией и набором крепежей и фитингов.
Эти батареи долго сохраняют целостность и служат десятилетия
Но нужно помнить, что такие радиаторы имеют и недостатки. Если их учитывать, то можно избежать многих проблем:
- нестойкость к агрессивным теплоносителям;
- подверженность гидроудару – по этой причине не рекомендуется устанавливать их в многоквартирных постройках;
- периодическое газообразование – необходимо устанавливать в системе клапан для стравливания лишнего воздуха.
Все эти недостатки свидетельствуют о том, что алюминиевые батареи подходят для использования в частном секторе и нежелательны в высотных домах
Алюминиевый Радиатор Термал рап 500 5 секций Златмаш
Технические характеристики радиатор Термал 500
| Рабочее давление | 2,4 МПа (24 Атм) |
| Испытательное давление | 3,6 МПа (36 Атм) |
| Температура теплоносителя | до 110 0С |
| Диаметр входного отверстия | 3/4 « |
| Гарантийный срок | 5 лет |
| Срок эксплуатации, не менее | 20 лет |
Размеры алюминиевые радиаторы Термал РАП 500
| Межосевое расстояние, мм | 500 |
| Теплоотдача секции, Вт | 161 |
| Высота секции, мм | 531 |
| Ширина секции, мм | 80 |
| Глубина секции, мм | 52 |
| Объем секции, л | 0,12 |
| Вес секции, кг | 0,97 |
Производство радиаторов «Термал» организовано на высоком техническом уровне и система менеджмента качества сертифицирована на соответствие ГОСТ Р ИСО 9001-2008.
Продукция производится из закаленных и искусственно состаренных алюминиевых экструдированных профилей из алюминий-магниевого сплава.
Экструзия производится на прессе с усилием 2000 тонн, что позволяет придать получаемому профилю высокое упрочнение, монолитность материала, «зеркальную» чистоту внутренних каналов и наружных поверхностей. Радиаторы «Термал», благодаря используемому высокопрочному материалу и рациональной конструкции, содержащей всего 3 основных детали, имеют более чем трехкратный запас прочности.
Схема прибора представляет собой монолитную конструкцию, в которой стыковочные штуцеры секций запрессованы в ответные гнезда коллекторов, а сами секции за счет выштампованных защелок жестко соединены с коллекторами.
В обязательном порядке каждый прибор проходит испытание на герметичность 3,6 МПа (36 атм), приемка заверяется отметкой ОТК в сопроводительном техпаспорте.
Это все свидетельствует о высоком качестве товара.
Покраска радиатора проходит в электростатическом поле автоматической линии порошковой окраски. Используется порошковая краска, имеющая «снежно-голубой» пигмент, который предохраняет покрытие радиатора от воздействия ультрафиолета.
Перед процессом покраски внутренние и наружные поверхности радиаторов обязательно обезжиривают, моют и протравливают.
Гарантия на радиаторы термал
Гарантия на продукцию 5 лет со дня установки прибора и при условии, что все рекомендации, связанные с установкой, эксплуатацией и обслуживанием, были соблюдены.
Преимущества радиаторов термал
Для изготовления применяется экструдированный высокопрочный алюминиевый профиль, имеюшую повышенную коррозионную стойкость.
Продукция предназначена для работы в системах водяного отопления жилых, общественных и промышленных зданий.
Радиаторы используют в автономных и центральных системах и в многоэтажных зданиях.
Отвечают современным требованиям ГОСТ 31311-2005 на отопительные приборы.
Безопасность применения обеспечивается трёхкратным запасом прочности.
Уникальная двухуровневая герметизация стыков гарантирует надежность эксплуатации в условиях отечественного теплоснабжения.
Гладкость каналов и отсутствие технологических «карманов» исключают предпосылки к шламовым отложениям и диссоциации теплоносителя, обеспечивая полноресурсную штатную эксплуатацию.
«Малолитражность» прибора предопределяет экономию затрат на теплоноситель.
Наружная поверхность защищена покрытием повышенной стойкости на основе порошковой краски, «снежно-голубой» пигмент предохраняет покрытие от агрессивного воздействия ультрафиолета на весь срок службы.
Хорошая термодинамика позволяет оптимально встраивать любые теплорегулирующие устройства.
Современный лаконичный дизайн обеспечивает травмобеэопасностъ, компактность, что особо ценно при размещении радиаторов на открытой стене или под узкими подоконниками.
Монтажная симметричность, унифицированность резьбы присоединений с входной фаской под стандартное уплотнительное кольцо и малый вес являются плюсами при выполнении проектных и установочных работ.
Качество каждого радиатора подтверждается испытаниями и заверяется ОГК в техническом паспорте
| Кол-во секций радиатора | tz/tp/ti, °С | Теплоотдача | |
| РАП 300 | РАП 500 | ||
| 3 | 90/70/20 75/65/20 | 302,1 238,2 | 463,2 365,4 |
| 4 | 90/70/20 75/65/20 | 402,8 317,6 | 617,6 487,2 |
| 5 | 90/70/20 75/65/20 | 503,5 397,0 | 772,0 609,0 |
| 6 | 90/70/20 75/65/20 | 604,2 476,4 | 926,4 730,8 |
| 7 | 90/70/20 75/65/20 | 704,9 555,8 | 1080,8 852,6 |
| 8 | 90/70/20 75/65/20 | 805,6 635,2 | 1235,2 974,4 |
| 9 | 90/70/20 75/65/20 | 906,3 714,6 | 1389,6 1096,2 |
| 10 | 90/70/20 75/65/20 | 1007,0 794,0 | 1544,0 1218,0 |
| 11 | 90/70/20 75/65/20 | 1107,7 873,4 | 1698,4 1339,8 |
| 12 | 90/70/20 75/65/20 | 1208,4 952,8 | 1852,8 1461,6 |
| 13 | 90/70/20 75/65/20 | 1309,1 1032,1 | 2007,2 1583,4 |
| 14 | 90/70/20 75/65/20 | 1409,8 1111,6 | 2161,6 1705,2 |
| 15 | 90/70/20 75/65/20 | 1510,5 1191,0 | 2316,0 1827,0 |
| 16 | 90/70/20 75/65/20 | 1611,2 1270,4 | 2470,4 1948,8 |
Критерии выбора и основные технические характеристики

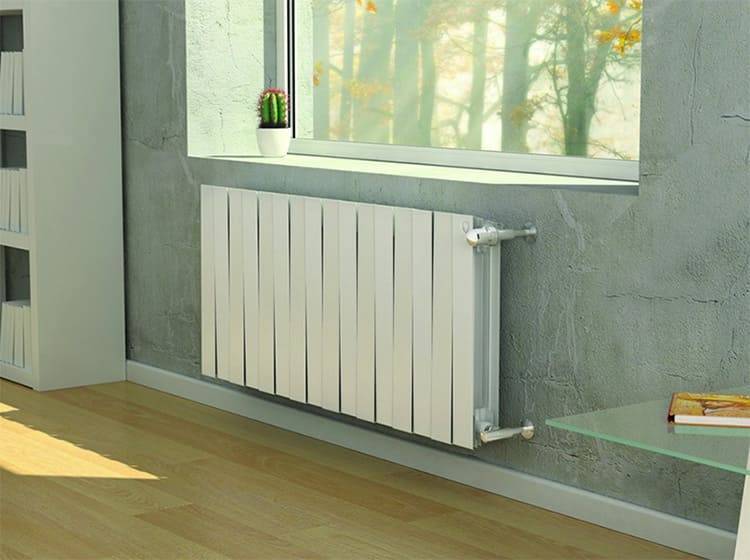

Как правильно подобрать радиатор? Прежде всего, нужно обратить внимание на размеры. Предварительно измерьте расстояние под подоконником. Именно здесь обычно устанавливают отопительные приборы
Именно здесь обычно устанавливают отопительные приборы.
Оптимальный размер такого зазора – 10 см. От вертикальной поверхности стены нужно отступить минимум на 3 см.
Второй важный критерий выбора – давление в вашей системе. Алюминиевые батареи, в отличие от чугунных, могут не выдержать резкого повышения давления, а это, зачастую, происходит в больших системах многоквартирных домов. При проверке системы коммунальные службы могут повысить давление до 25-30 атмосфер. Это предельная возможность для алюминиевых конструкций.
Впрочем, если у вас частный дом – то такая проблема не должна вас волновать, потому что в подобной системе таких перепадов давления практически не бывает. Котлы отопления не рассчитаны на давление больше 5 атмосфер
Вот и получается, что для многоквартирного дома выбор алюминиевых конструкций довольно рискован, а для частного — вполне выгоден.
Третий критерий выбора – тепловые характеристики прибора. У алюминиевых батарей очень высокая теплоотдача каждой секции, так что при выборе нужно правильно рассчитать количество секций.
В целом технические показатели алюминиевых радиаторов таковы:
- рабочее давление от 6 до 16 атмосфер;
- мощность теплоотдачи 80-200 Вт;
- ёмкость одной секции 250-450 мл;
- максимальная температура теплоносителя – 110ºС;
- гарантийный срок службы – до 25 лет.
Как правильно установить алюминиевую батарею своими руками?
Такой процесс проходит поэтапно.
Подготовительные работы
Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.
Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:
- от 10 см и более — от подоконника;
- 3–5 см от стены;
- примерно 12 см от уровня пола.
Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.
Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.
Сборка радиатора
Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:
- вкрутить заглушки и радиаторные пробки;
- стыковка с запорной арматурой;
- сбор терморегуляторов;
- контроль устойчивости ниппелей;
- фиксация воздухоспускных клапанов.
Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны. После выполнения всех шагов радиатор фиксируется на кронштейны
После выполнения всех шагов радиатор фиксируется на кронштейны
После выполнения всех шагов радиатор фиксируется на кронштейны.
Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.
