Биметаллические радиаторы ТЕПЛОТЕРМ 500/80

Продукция —

Радиаторы

Описание товара

Биметаллические радиаторы «ТЕПЛОТЕРМ» широко используются для систем водяного отопления зданий, как жилых, общественных, так и промышленных сооружений. Они могут использоваться как в центральных системах отоплениях, так и работать в автономных системах многоэтажных зданий. Чаще всего в качестве теплоносителя в биметаллических радиаторах используется незамерзающая жидкость.

Условия эксплуатации:

рабочее давление — 2,0 МПа (20 бар) испытательное давление — 3,0 МПа (30 бар) давление на разрыв — 6,0 МПа (60 бар) температура теплоносителя — до 120 °C водородный показатель рН — от 6,5 до 9

Техническое описание

Конструкция биметаллических радиаторов регламентируется ГОСТ 31311-2005. Секции биметаллического радиатора изготавливаются из стального регистра, на которые методом литья под давлением наносится оребрение из высококачественного алюминиевого сплава. Благодаря регистру исключается контакт теплоносителя и алюминиевого сплава. Для сборки биметаллического радиатора используются ниппели со специальным уплотнителем для термостойкости. После сборки радиатор проверяют под давлением 3,0 МПа (30 бара) на герметичность. Окрашивание биметаллических радиаторов происходит в два этапа при помощи электростатической порошковой линии. Сначала отдельно окрашиваются боковые поверхности, а после сборки весь радиатор целиком. Для окрашивания чаще всего используют краску RAL 9016 белого цвета. Межосевая высота биметаллического радиатора составляет 500 мм. Радиаторы делятся на четыре типоразмера в зависимости от количества секций — 6, 8, 10, 12 секций

Технические характеристики одной секции

Биметаллические радиаторы

Упаковка

Чтобы защитить радиаторы от механических повреждений и от попадания пыли во время транспортировки, их заворачивают в пленку и запаковывают в трехслойный картон. Перевозка готовых радиаторов может осуществляться на любом виде транспорта, который способен обеспечить сохранность готовой продукции.Хранение готовых радиаторов следует осуществлять в упаковке в закрытых помещениях или под навесом. Следует избегать попадания влаги на упаковку, во избежание коррозии и обеспечить защиту радиаторов от химического воздействияЗа сохранность продукции при транспортировке завод изготовитель никакой ответственности не несет.

Транспортировка и хранение

Транспортировка радиаторов допускается любым видом транспорта, обеспечивающим сохранность приборов от механических повреждений.

Биметаллические радиаторы следует хранить в упакованном виде в закрытом помещении или под навесом, при этом следует обеспечить защиту от воздействия влаги и химических веществ, вызывающих коррозию.

Изготовитель не несет ответственности за транспортные повреждения радиаторов.

Гарантийные обязательства

Так как биметаллические радиаторы проходят испытания под давлением на заводе изготовителе, то они могут безотказно работать под давлением порядка 2,0 МПа (20 бар).Завод изготовитель биметаллических радиаторов «ТЕПЛОТЕРМ» дает гарантию на 10 лет, со дня монтажа радиатора. Гарантия распространяется только при условии правильного использования радиаторов, правильной установке и соблюдении всех технических требований, прописанных в технической документации к радиаторам. Ремонт по гарантии возможен только при наличии дефектов, допущенных заводом изготовителем.

Радиаторы ТЕПЛОТЕРМ: биметаллический радиатор 500/80

Подробности

Опубликовано 08.12.2014 16:12

Истинную цену тепловой энергии может назвать только житель холодной климатической зоны, знающий, каково это мерзнуть при неэффективно работающем отоплении, да еще и платить немалые деньги за такую услугу.

Впрочем, не всегда оказывается виноват поставщик тепла, или топлива, максимально эффективными должны быть все элементы системы отопления, начиная от котельного агрегата и заканчивая тепловыми приборами. Именно последние отбирают тепло у воды и передают его окружающему воздуху, а соответственно, чем эффективнее это будет делаться, тем теплее будет в помещении при том что затраты топлива, если речь идет об автономном отоплении, совершенно не вырастут.

Особенности производства биметаллических радиаторов

В процессе производства, стальные трубки подвергаются обжиму алюминиевым листом, под высоким давлением, сразу после отливки стальной заготовки, благодаря чему, на этом этапе, арматура становится предварительно напряженной. Такое техническое решение дает возможность не только выдерживать высокое давление воды, но и компенсировать разницу коэффициентов температурного расширения этих металлов, что в свою очередь способствует постоянной теплопередаче.

Окрашивание готовых радиаторов выполняется порошковым методом в стандартный белый цвет, что также способствует энергоэффективности, окрашиваются все поверхности, как наружные, так и внутренние.

Поскольку радиатор имеет небольшой вес, его подвешивание может осуществляться даже на гипсокартонное покрытие, при условии, что кронштейны будут крепиться к проходящему под листом металлическому профилю. В зависимости от схемы подключения, могут использоваться от одного до трех шаровых кранов, устанавливаемых на входе выходе и байпасе, либо регулировочные вентили.

Следующие статьи:

• Плиты МДФ для фасадов и панелей — 16/12/2014
• Детский домик из фанеры своими руками — 13/12/2014
• Как выбрать систему отопления в доме — 13/12/2014
• Крепежные изделия: краткий путеводитель для покупателя. Виды, особенности, применение — 10/12/2014
• Строительство энергосберегающего дома — 08/12/2014

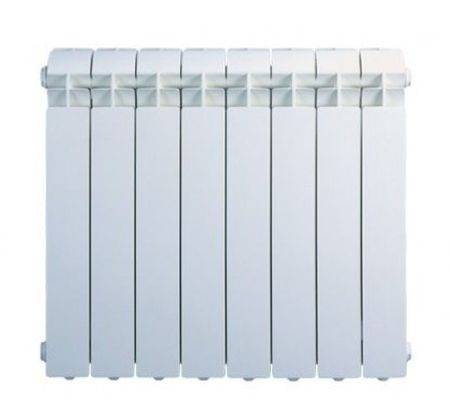

Конструкция биметаллических радиаторов

Использовавшиеся ранее для обогрева чугунные радиаторы, обладали только одним достоинством – хорошей теплоемкостью, при этом, вес такого прибора довольно значителен, а из-за физических особенностей чугуна, сделать что-то кроме ребристой конструкции невозможно, также чугун необходимо постоянно окрашивать, защищая снаружи от коррозии.

Устройство биметаллического радиатора основано на использовании двойного слоя металла, что улучшает конструкционно-технические характеристики и соответственно увеличивает теплоотдачу. Сталь с наружным покрытием из алюминия – такое сочетание довольно быстро показало себя с самой лучшей стороны, в результате, радиаторы данного типа, всегда устанавливаются при монтаже новых систем отопления и при реконструкции уже существующих. Наиболее часто и особенно в бытовых помещениях используется радиатор биметаллический 500, его характеристики, как нельзя лучше подходят здесь для обогрева.

Внутренний слой, что контактирует с водой – это сталь, поэтому прибор не требователен к чистоте воды, к тому же, сталь является хорошим проводником тепла, опережая в этом чугун и самое главное, что выдерживает значительное гидравлическое давление до 30 атмосфер, без какой-либо деформации. Конструкция радиатора представляет собой набор одинаковых секций, состоящих из двух коллекторов – верхнего и нижнего, а также соединяющего их вертикального канала, к которому по обе стороны припаяны металлические пластины, увеличивающие площадь теплообмена. Между собой секции соединяются резьбовым соединением с уплотнением, количество секций рассчитывается исходя из площади обогрева помещения.
