Что из себя представляют?
Ввиду их бюджетной стоимости панельные стальные радиаторы отопления часто используют для частных домов, так как они хорошо зарекомендовали себя в условиях автономного теплоснабжения.
В зависимости от способа производства они разделяются на: панельные, секционные, трубчатые и пластинчатые.
Выделяют различные подтипы панельных стальных радиаторов (их основные типы зависят от уровня и степени конвекции и количества панелей, которые нагревают помещение). Так, стальные панельные радиаторы бывают: 10-, 11-панельные, а также 20-21-, 22-, 30- и 33-панельные.
Конвектор. Прибор отопления, чья цель – нагревать окружающий воздух. Нагрев происходит благодаря циркуляции потоков воздуха между ребрами и другими конвективными элементами. Движение воздуха происходит за счет разницы температур в нижней и верхней части.
Радиатор. Задача накопить в себе тепло и постепенно отдавать его в окружающую среду. Передача тепла идет не за счет нагрева воздуха, используется принцип теплового (инфракрасного) излучения. Эту технологию также называют лучистым теплом.
За счет этого, КПД стальных панельных радиаторов намного выше, чем у старых чугунных батарей. Происходит очень быстрый прогрев помещения до требуемой температуры, независимо от того, пол это или потолок.
При проектировании системы отопления с панельными радиаторами необходимо придерживаться следующих критериев:
Рабочее давление в отопительной системе. Расположение отопительной разводки. Тип теплоносителя. Общие габариты радиатора
Важно при установке под окном. Должен перекрывать больше половины ширины оконного проема
В социальных учреждениях это значение 75% ширины окна.
На что обратить внимание при выборе?
Чтобы определить, какие лучше панельные радиаторы отопления среди многообразия моделей различных производителей, нужно сравнить между собой их основные параметры.
Тип панельного радиатора
Радиаторы могут иметь различное количество панелей и конвекторов, что указывается в их маркировке по типу. Маркировка по типу содержит две цифры, первая из которых показывает количество панелей, а вторая – конвективных элементов. К примеру, тип 21 – две панели, к одной из которых приварен конвектор.

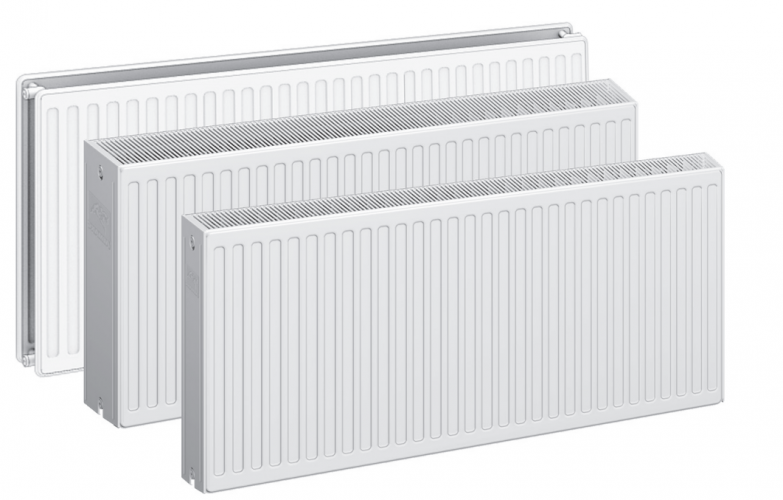

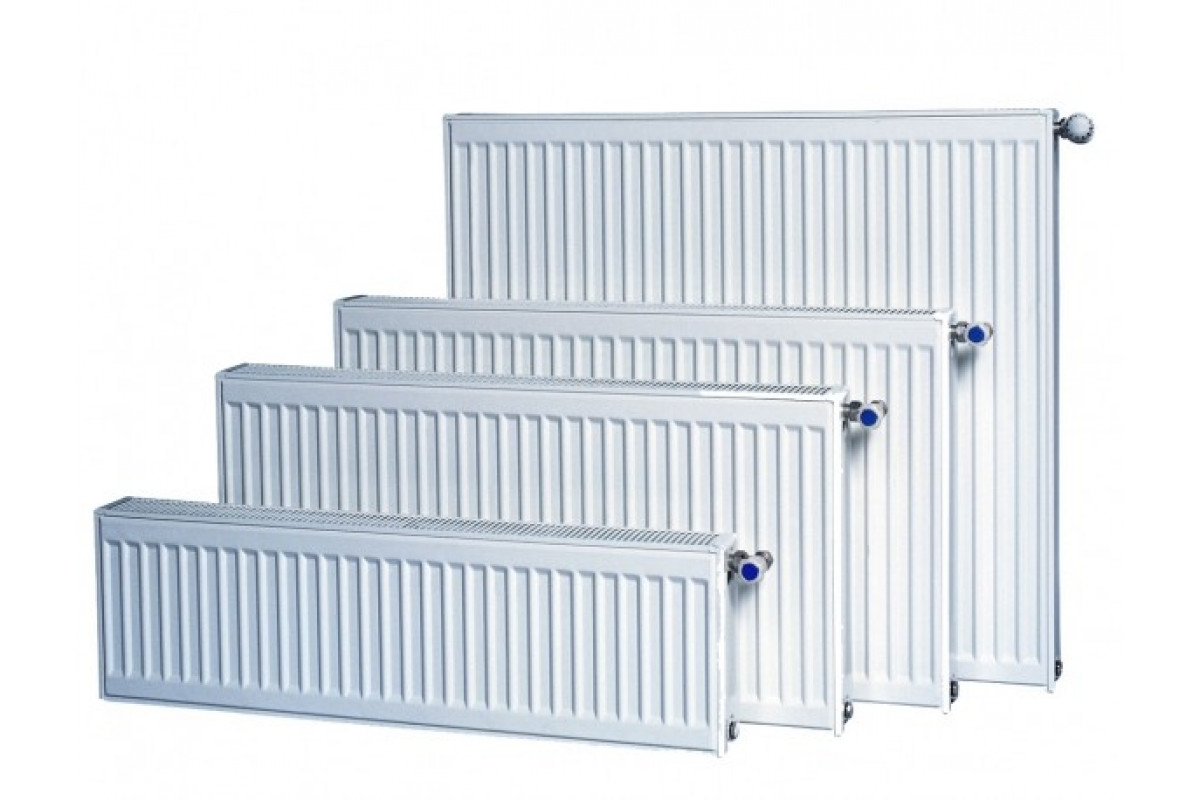

Типы панельных радиаторов.
Геометрические размеры панели.
К основным геометрическим размерам панели относятся ее длина, высота и ширина, а также шаг расположения циркуляционных каналов. Эти размеры определяют площадь теплоотдачи, которая напрямую влияет на эффективность прибора.

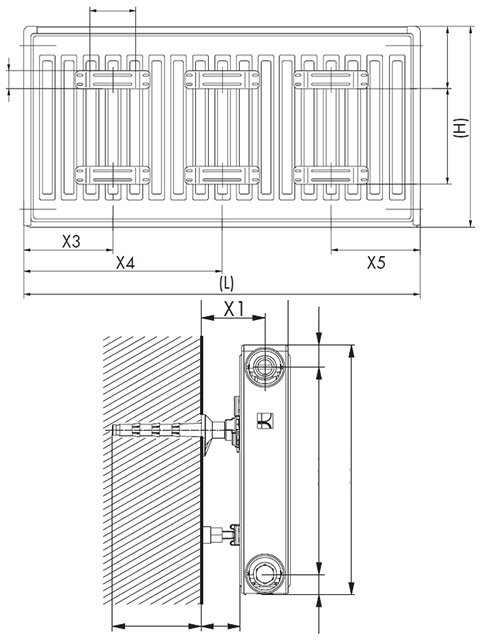

Основные геометрические размеры.
Геометрические размеры конвективного элемента
К ним относятся глубина конвектора, количество изгибов и толщина металла. Глубина и число изгибов определяют площадь поверхности теплоотдачи, толщина материала влияет на инерционность отопительного прибора.
Диаметр присоединительной резьбы
В большинстве случаев в стальных радиаторах используются присоединительные патрубки с внутренней резьбой диаметром 1/2 дюйма либо наружной диаметром 3/4 дюйма. По желанию покупателя радиатор может комплектоваться переходниками одного из вышеперечисленных вариантов.
Присоединительные размеры.
Удельная масса (в кг/м) и емкость (в л/м)
Удельная масса позволяет оценить весовое совершенство модели. В то же время, чем выше данный параметр, тем отопительный прибор обладает большей инерционностью.
Удельная емкость (количество теплоносителя на метр длины радиатора) является одним из параметров, напрямую влияющим на тепловую мощность прибора.
Качество покраски
Применяемая при производстве панельных радиаторов конструкционная сталь подвержена коррозии, поэтому немаловажным фактором для обеспечения их долговечности является качество окраски. Перед покупкой, особенно если производитель не принадлежит к именитым брендам, следует тщательно осмотреть изделие на наличие дефектов лакокрасочного слоя.
Радиатор с одной панелью и конвективной вставкой (тип 11).
Рабочие характеристики
К рабочим характеристикам панельных радиаторов отопления относятся:
- рабочее давление (10 атм);
- максимальное давление (в 1,5 раз выше рабочего);
- максимальная температура (110°С);
- тепловая мощность (см. таблицу 1).
Таблица 1 — Сравнение тепловой мощности радиаторов длиной 1000 мм.
| Тип | Монтажнаявысота, мм |
Тепловая мощность, Ватт/м (в числителе – для 90/70/20°С, в знаменателе – для 75/65/20°С) |
||
| Purmo Compact | Radik Klasik | KermiTherm X2 | ||
| 11 | 300 | 686 / 546 | 665 / 533 | 745 / 598 |
| 400 | 895 / 711 | 855 / 683 | 947 / 760 | |
| 500 | 1093 / 868 | 1044 / 831 | 1147 / 918 | |
| 600 | 1283 / 1018 | 1234 / 979 | 1346 / 1076 | |
| 900 | 1800 / 1427 | 1810 / 1432 | 1926 / 1534 | |
| 21 | 300 | 954 / 761 | 943 / 748 | 930 / 742 |
| 400 | 1210 / 963 | 1184 / 937 | 1182 / 941 | |
| 500 | 1456 / 1156 | 1416 / 1118 | 1427 / 1135 | |
| 600 | 1691 / 1340 | 1642 / 1294 | 1664 / 1323 | |
| 900 | 2356/1861 | 2298 / 1802 | 2314 / 1830 | |
| 22 | 300 | 1211 / 961 | 1194 / 950 | 1276 / 1022 |
| 400 | 1540 / 1221 | 1517 / 1204 | 1605 / 1283 | |
| 500 | 1857 / 1470 | 1828 / 1447 | 1930 / 1540 | |
| 600 | 2163 / 1709 | 2128 / 1680 | 2249 / 1791 | |
| 900 | 3033 / 2388 | 2968 / 23335 | 3164 / 2503 | |
| 33 | 300 | 1698 / 1347 | 1679 / 1331 | 1837 / 1461 |
| 400 | 2146 / 1699 | 2168 / 1716 | 2314 / 1837 | |
| 500 | 2576 / 2035 | 2626 / 2075 | 2773 / 2197 | |
| 600 | 2988 / 2356 | 3056 / 2411 | 3214 / 2542 | |
| 900 | 4143 / 3260 | 4184 / 3286 | 4391 / 3467 |
ТОП-2 лучших стальных радиаторов отопления секционных
Секционные радиаторы абсолютно заслуженно пользуются популярностью среди пользователей, ведь они отличаются компактными габаритами, просто монтируются, а за счет стального корпуса быстро прогревают помещение.
Global Style Extra
В этом стальном радиаторе удачно сочетаются простота конструкции, повышенная теплоотдача и высокое качество изготовления. Корпус прибора полностью выполнен из устойчивой к коррозии стали, а для дополнительной защиты отопительного оборудования от коррозии производитель покрыл его наружную часть несколькими слоями краски.
Будущему владельцу не придется переделывать отопительную систему для монтажа радиатора, ведь модель предназначена для боковой установки.
В классическом варианте радиатор покрашен в белый цвет, но, по желанию заказчика, оттенок изделия может быть другим. Для этого достаточно один из цветов, представленных в каталоге производителя.
Крепежные элементы предоставляются в комплекте с радиатором, поэтому дополнительно покупать аксессуары не придется.
Кроме того, вместе с самим радиатором владелец получает специальный вентиль, с помощью которого можно регулировать температуру в помещении.
Технические характеристики:
- площадь обогрева 5,9 кв.м.;
- вес 8,2 кг;
- толщина 8 см.
Плюсы
стальной корпус повышенной прочности;
увеличенная теплоотдача;
небольшой вес и компактные габариты облегчают монтаж;
универсальное боковое подключение;
есть несколько вариантов цветов корпуса.
Минусы
некоторые пользователи считают крепежи из комплекта недостаточно качественными;
не предусмотрено увеличение количества секций.
Rifar SUPReMO
Данная модель радиатора представлена в нескольких модификациях. Они отличаются по мощности и количеству секций, поэтому подобрать подходящую модель, ориентируясь на площадь помещения, не составит труда.
Производитель позаботился, чтобы изделие обладало максимальным сроком эксплуатации.
Для повышенной устойчивости к коррозии корпус полностью изготовили из стали и покрыли несколькими слоями краски. Это не только не дает радиатору ржаветь, но и улучшает его внешний вид.
Кроме того, слой лакокрасочного покрытия повышает устойчивость изделия к механическим повреждениям.
По типу подключения радиатор боковой, поэтому будет совместим не только с современными, но и с устаревшими системами отопления.
Дополнительно в комплекте с прибором предоставляется вентиль, который поможет регулировать температуру в помещении.
Технические характеристики:
- площадь обогрева 17,7 кв.м.;
- вес 19,5 кг;
- толщина 9 см.
Плюсы
надежный проверенный производитель;
сталь корпуса повышенной прочности;
подходит для помещений разной площади;
простое боковое подключение;
крепежные элементы предоставляются в комплекте.
Минусы
лакокрасочное покрытие со временем стирается;
некоторые пользователи считают теплоотдачу недостаточной.
«Лидея»
Бренд радиаторов производства белорусского ОАО «Лидисельмаш» – предприятия с более чем вековой историей. Его основная продукция – сельскохозяйственное оборудование, в том числе производимое с применением технических инноваций. Выпускаемые радиаторы достаточно просты по дизайну, имеют два типа подключения – боковое и нижнее, разные размеры и количество секций.
Некоторые потребители отмечают недостаточную мощность – в больших помещениях будет холодновато по сравнению с аналогичными радиаторами от других фирм.
Рейтинг лучших смесителей с душем для ванной 2022-2023 годов
Мы подготовили для вас рейтинг лучших смесителей с душем для ванной 2021–2022 годов с учетом цены и качества моделей, а также надежности фирм-производителей…
Типы панельных стальных радиаторов
Типы панельных стальных радиаторов, как правило, обозначаются двумя цифрами. Первая из них – это количество панелей, а вторая – количество плоскостей с ребрами. Также на панели может быть отображена символика или буква, обозначающая название торговой марки, производящей этот радиатор.
Буква V может обозначать модель радиатора, которую можно установить через нижнее подключение, и которая содержит встроенный присоединительный ок и регулируемый клапан.
Также на радиаторе могут быть указаны его высота и длина в миллиметрах. Например, С11/700/1000, что указывает на радиатор серии С, состоящий из 1 пластины с 1 ребристой плоскостью, общей высотой 70 см и длиной 100 см.
Панельные радиаторы подразделяются на следующие размерные типы:
- 10 – радиатор в форме стальной обрешётки. Лицевая панель отсутствует.
- 11 – в изделии установлен блок теплообмена и лицевая панель.
- 21 – радиатор с двумя наружными панелями.
- 22 – установленный дополнительный блок теплообмена значительно увеличивает теплоотдачу.
- 33 – самая большая модель, состоящая из блоков теплоотдачи и трех облицовочных панелей.
Схематично типы стальных радиаторов
На что обратить внимание при выборе?
Чтобы определить, какие лучше панельные радиаторы отопления среди многообразия моделей различных производителей, нужно сравнить между собой их основные параметры.
Тип панельного радиатора
Радиаторы могут иметь различное количество панелей и конвекторов, что указывается в их маркировке по типу. Маркировка по типу содержит две цифры, первая из которых показывает количество панелей, а вторая – конвективных элементов. К примеру, тип 21 – две панели, к одной из которых приварен конвектор.
Типы панельных радиаторов.
Геометрические размеры панели.
К основным геометрическим размерам панели относятся ее длина, высота и ширина, а также шаг расположения циркуляционных каналов. Эти размеры определяют площадь теплоотдачи, которая напрямую влияет на эффективность прибора.
Основные геометрические размеры.
Геометрические размеры конвективного элемента
К ним относятся глубина конвектора, количество изгибов и толщина металла. Глубина и число изгибов определяют площадь поверхности теплоотдачи, толщина материала влияет на инерционность отопительного прибора.
Диаметр присоединительной резьбы
В большинстве случаев в стальных радиаторах используются присоединительные патрубки с внутренней резьбой диаметром 1/2 дюйма либо наружной диаметром 3/4 дюйма. По желанию покупателя радиатор может комплектоваться переходниками одного из вышеперечисленных вариантов.
Присоединительные размеры.
Удельная масса (в кг/м) и емкость (в л/м)
Удельная масса позволяет оценить весовое совершенство модели. В то же время, чем выше данный параметр, тем отопительный прибор обладает большей инерционностью.
Удельная емкость (количество теплоносителя на метр длины радиатора) является одним из параметров, напрямую влияющим на тепловую мощность прибора.
Качество покраски
Применяемая при производстве панельных радиаторов конструкционная сталь подвержена коррозии, поэтому немаловажным фактором для обеспечения их долговечности является качество окраски. Перед покупкой, особенно если производитель не принадлежит к именитым брендам, следует тщательно осмотреть изделие на наличие дефектов лакокрасочного слоя.
Радиатор с одной панелью и конвективной вставкой (тип 11).
Рабочие характеристики
К рабочим характеристикам панельных радиаторов отопления относятся:
- рабочее давление (10 атм);
- максимальное давление (в 1,5 раз выше рабочего);
- максимальная температура (110°С);
- тепловая мощность (см. таблицу 1).
Таблица 1 – Сравнение тепловой мощности радиаторов длиной 1000 мм.
| Тип | Монтажнаявысота, мм |
Тепловая мощность, Ватт/м (в числителе – для 90/70/20°С, в знаменателе – для 75/65/20°С) |
||
| Purmo Compact | Radik Klasik | KermiTherm X2 | ||
| 11 | 300 | 686 / 546 | 665 / 533 | 745 / 598 |
| 400 | 895 / 711 | 855 / 683 | 947 / 760 | |
| 500 | 1093 / 868 | 1044 / 831 | 1147 / 918 | |
| 600 | 1283 / 1018 | 1234 / 979 | 1346 / 1076 | |
| 900 | 1800 / 1427 | 1810 / 1432 | 1926 / 1534 | |
| 21 | 300 | 954 / 761 | 943 / 748 | 930 / 742 |
| 400 | 1210 / 963 | 1184 / 937 | 1182 / 941 | |
| 500 | 1456 / 1156 | 1416 / 1118 | 1427 / 1135 | |
| 600 | 1691 / 1340 | 1642 / 1294 | 1664 / 1323 | |
| 900 | 2356/1861 | 2298 / 1802 | 2314 / 1830 | |
| 22 | 300 | 1211 / 961 | 1194 / 950 | 1276 / 1022 |
| 400 | 1540 / 1221 | 1517 / 1204 | 1605 / 1283 | |
| 500 | 1857 / 1470 | 1828 / 1447 | 1930 / 1540 | |
| 600 | 2163 / 1709 | 2128 / 1680 | 2249 / 1791 | |
| 900 | 3033 / 2388 | 2968 / 23335 | 3164 / 2503 | |
| 33 | 300 | 1698 / 1347 | 1679 / 1331 | 1837 / 1461 |
| 400 | 2146 / 1699 | 2168 / 1716 | 2314 / 1837 | |
| 500 | 2576 / 2035 | 2626 / 2075 | 2773 / 2197 | |
| 600 | 2988 / 2356 | 3056 / 2411 | 3214 / 2542 | |
| 900 | 4143 / 3260 | 4184 / 3286 | 4391 / 3467 |
Радиаторы Purmo
Стальные панельные радиаторы отопления Purmo отличаются высоким качеством производства. Интересно, что за производством и соблюдением стандартов качества, как пишут сами производители на собственном портале, производят наблюдение более десяти инспекторов.
Лакокрасочное покрытие радиаторов Purmo отличается высочайшим качеством и прочностью за счет двойного нанесения методом катафореза.
Радиаторы настолько эстетичны, что впишутся в любой интерьер
Особо требовательные к внешнему виду могут обратить внимание на радиатор “Purmo Planora”, имеющий гладкую переднюю панель
Стальные панельные радиаторы Purmo применяются как в однотрубных, так и в двутрубных системах центрального отопления.
Они также различаются по мощности, длине и ширине, за счет чего можно подобрать подходящие радиаторы к любому помещению.
Производители дают гарантию 10 лет и можно не переживать, что с ними что-то случится за этот срок.
Это был ТОП-3 лучших стальных панельных радиаторов. Утепляйтесь с умом и покупайте только лучшие и надежные радиаторы.
Post Views: Статистика просмотров 163
Уникальные технологии и конструктивные особенности
Панельные радиаторы отопления различных изготовителей имеют идентичную конструкцию, отличаются качеством изготовления. Чтобы повысить эффективность работы прибора, его привлекательность для покупателя, производители применяют различные инновационные технологии и новые конструктивные решения.
Технология Х2 от Kermi
Как известно, наибольшая эффективность обогрева достигается при рабочем значении температуры теплоносителя. В системах центрального отопления очень часто температура жидкости меньше требуемых значений, что снижает теплоотдачу прибора.
Запатентованная технология Х2 позволяет при недостаточной температуре жидкости последовательно включать панели в работу, регулируя площадь теплоотдачи, тем самым увеличивая ее эффективность. Это дает возможность при нормальной эксплуатации использовать только переднюю панель, а при необходимости увеличения мощности обогрева подключать следующие. В нормальном режиме работы задняя панель выполняет функцию экрана.
Преимущества радиаторов Х2.
Увеличение температуры передней панели за счет временного прекращении подачи теплоносителя в последующие позволяет увеличить теплоотдачу на 100% и на 20% снизить потребление электроэнергии циркуляционного насоса (если используется система с принудительной циркуляцией). Изменение площади теплоотдачи делает возможным принцип динамической инерционности, благодаря которому прибор с одной работающей панелью нагревается на 25% быстрее, чем двухпанельный при той же температуре теплоносителя.
Вертикальные панельные радиаторы.

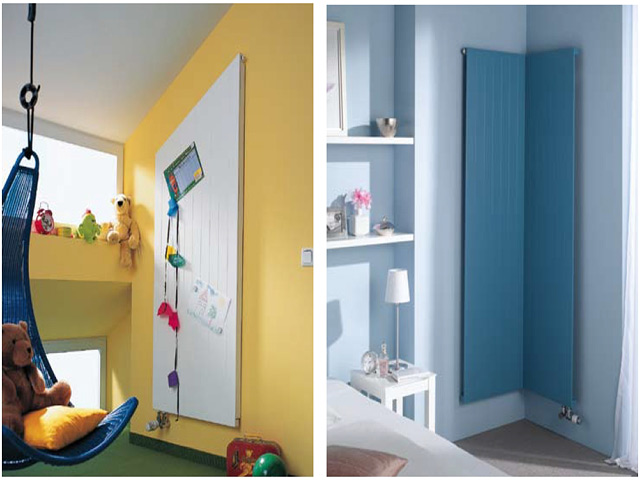

Вертикальное и угловое размещение
Не все помещения предусматривают наличие места для монтажа стандартного горизонтального радиатора. Торговая марка Arbonia представляет модели серии Heizwand с вертикальным и угловым расположением, которые впишутся даже в самый нестандартный дизайн интерьера. Для последних этажей частных домов идеально подойдут модели со скошенной верхней частью, уклон которой можно подобрать в соответствии с наклоном крыши.
Радиаторы серии Heizwand от Arbonia.
Нестандартная окраска
Чтобы сделать радиатор эффектным объектом интерьера, не обязательно использовать нестандартные геометрические формы. Компания Korado предлагает своим покупателям выбрать привлекательный из более чем 20-ти вариантов окраски моделей серии Klasik.

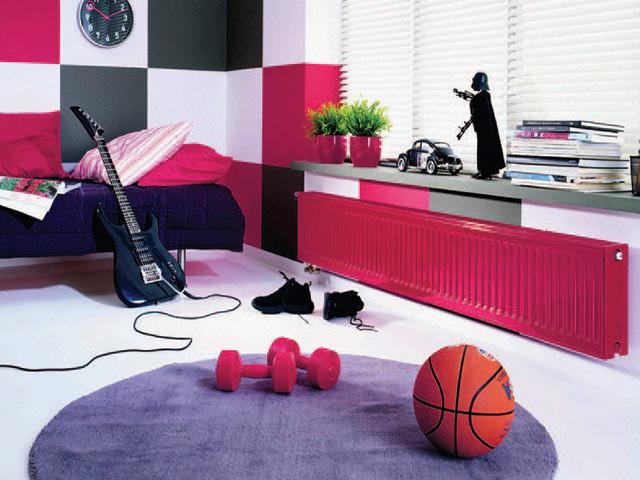

Один из вариантов окраски.
Нужный цвет достигается благодаря слою эпоксиполиэфирного порошкового лака, который наносится специальным распылителем. Затем изделие нагревается в печи до полного затвердевания лака, в результате чего получается прочное и стойкое покрытие.
Подбор цвета под оформление интерьера комнаты.
Дополнительные аксессуары
Конструкция панельных радиаторов отопления серии Radik от Korado предусматривает возможность установки сушилки, которая представляет собой металлическую трубку, закрепляемую в верхней части прибора на расстоянии 55 мм от передней стенки. Она может использоваться для эффективной и безопасной сушки полотенец, одежды общим весом до 5 кг. Сушилка легко навешивается на передней панели, не требует снятия верхней решетки.
Нижнее подключение
Варианты подключения при наличии нижних присоединительных патрубков.
Большинство моделей имеет 4 присоединительных патрубка, которые выведены попарно на левую и правую боковые стороны. Это позволяет выбрать один из возможных вариантов подключения – боковое, седловое или диагональное. Каждый из перечисленных вариантов предполагает, что разводка труб отопления должна выполняться уже после того, как выбрана конкретная модель отопительного прибора и известны его размеры.
Радиаторы Purmo серии Ventil Compact имеют в своей конструкции два дополнительных присоединительных отверстия, выведенных на нижнюю сторону прибора. Расстояние между патрубками стандартизовано и составляет 50 мм, поэтому такой прибор может быть приобретен и установлен уже после того, как выполнен монтаж трубопровода. Также нижнее расположение отверстий придает радиатору более эстетичный внешний вид.

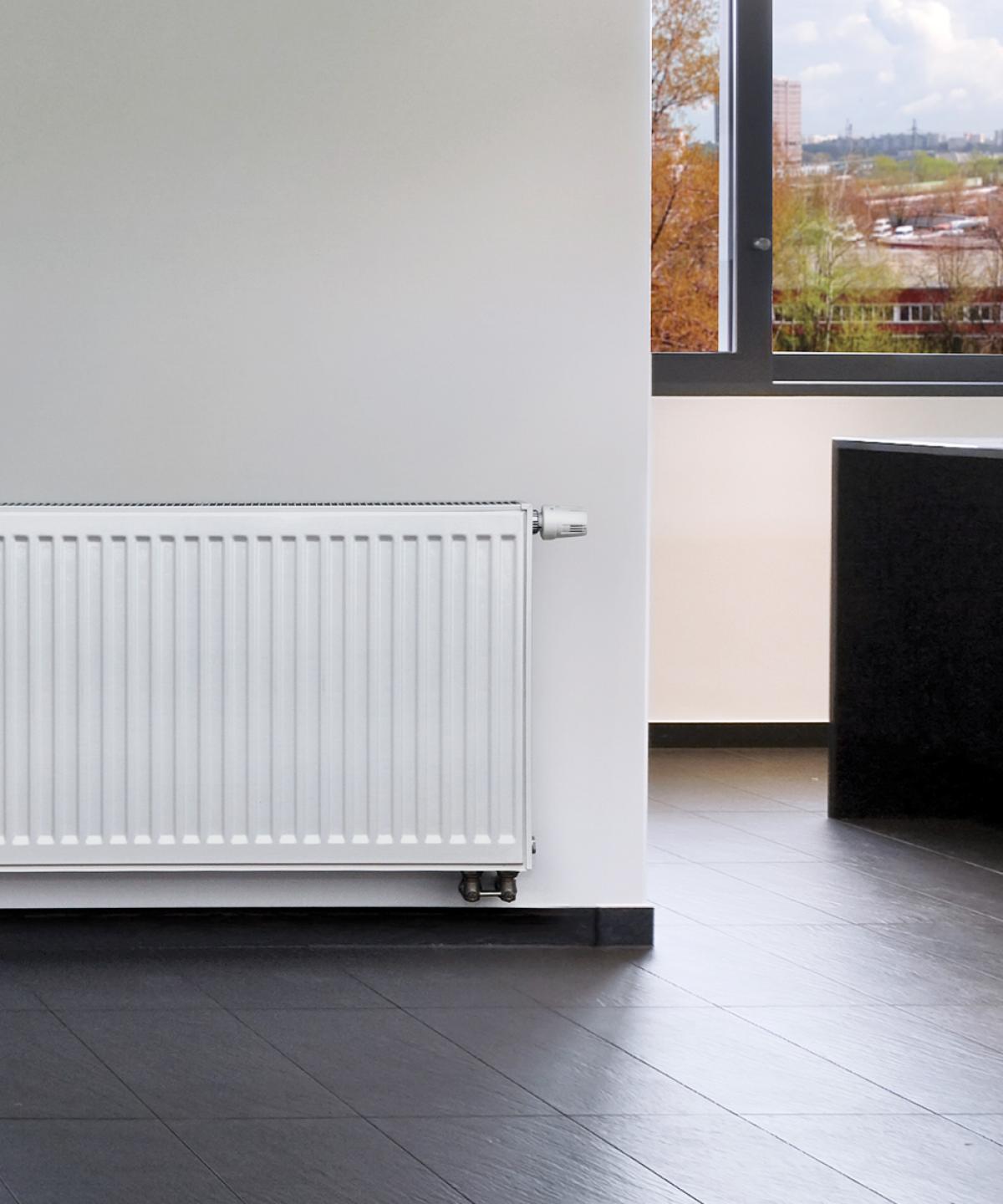

Панельный радиатор — стильный и компактный отопительный прибор.
Сравнив характеристики, особенности конструкции изделий различных производителей, каждый сам для себя решает, какие лучше панельные радиаторы отопления в зависимости от бюджета проекта и планируемых условий эксплуатации. Рынок отопительной техники предлагает широкий выбор панельных радиаторов российских, турецких и европейских производителей, сравнив которые, можно выбрать модель, оптимальную по стоимости и эффективности.
ТОП-3 лучших стальных радиаторов отопления панельных плоских
Если площадь комнаты небольшая, для экономии пространства стоит отдать предпочтение панельным плоским радиаторам отопления. В 2024 году пользователи высоко оценили три стальные модели.
Purmo Ventil Compact 22
Стильный и компактный панельный радиатор отопления имеет продуманную конструкцию, направленную на максимальный комфорт эксплуатации.
Передняя панель прикрыта рифленой планкой, которая увеличивает теплоотдачу, а боковые поверхности закрыты специальными защитными элементами, которые защищают внутренние части радиатора от коррозии и механических повреждений.
Также в радиаторе предусмотрен вмонтированный подсоединительный комплект, который позволяет подключать батарею к системе отопления не только снизу, но и сбоку.
Верхняя часть радиатора также прикрыта решеткой. Эта особенность повышает теплоотдачу отопительного оборудования, а батарею можно использовать еще и для бытовых целей, например, для подсушивания одежды.
Также радиатор может похвастаться качественным лакокрасочным покрытием, которое не только повышает устойчивость изделия к коррозии, но и защищает изделие от царапин, сколов и других механических повреждений.
Технические характеристики:
- площадь обогрева до 55,6 кв.м.;
- вес от 11 до 83 кг;
- толщина 10,2 см.
Плюсы
универсальный классический дизайн;
качественное лакокрасочное покрытие;
повышенная теплоотдача и производительность;
подходит даже для больших помещений;
простота монтажа (можно подключать снизу или сбоку).
Минусы
попадается заводской брак;
стоимость выше, чем у аналогов.
Royal Thermo Compact
Компактный, стильный и недорогой радиатор отопления предназначен для бокового монтажа, поэтому его можно с легкостью можно подключить к любой отопительной системе частного или многоэтажного дома.
Производителю удалось достичь гармоничного сочетания простоты и надежности конструкции. Для изготовления батареи используется высококачественная сталь, которая покрыта несколькими слоями краски для дополнительной защиты от коррозии и механических повреждений.
Кроме того, производитель использовал передовые технологии, благодаря которым в радиаторе удачно сочетаются компактные габариты и повышенная теплоотдача.
В частности, передняя панель рифленая, а сверху радиатор прикрыт специальной аэродинамической решеткой. Такая конструкция не только повышает теплоотдачу, но и способствует быстрому прогреву помещения, так как теплый воздух равномерно распределяется по комнате.
Технические характеристики:
- площадь обогрева от 10 до 46 кв.м.;
- вес от 11,9 до 59,6 кг;
- толщина 10 см.
Плюсы
можно добавлять дополнительные секции;
подходит для отопления помещений любой площади;
прочная сталь с качественным лакокрасочным покрытием;
адекватная цена;
универсальный диаметр отверстий облегчает монтаж.
Минусы
подходит только для настенного монтажа;
короткие дюбеля в комплекте.
Kermi FKO 11
Этот стальной радиатор имеет сразу несколько преимуществ, которые выгодно выделяют его среди конкурентов. Во-первых, он стоит совсем недорого, хотя и изготовлен из высококачественной стали, устойчивой к коррозии и механическим повреждениям.
Во-вторых, изделие очень компактное и легкое, поэтому занимает совсем мало места в помещении и способствует быстрому и равномерному прогреву комнаты.
По конструкции батарея предназначена для настенного монтажа, поэтому разместить ее можно под любым подоконником.
Небольшой узкий корпус не должен вводить будущего владельца в заблуждение: производитель тщательно продумал каждую деталь корпуса для максимального повышения производительности.
В частности, передняя панель рифленая, а толщина стенок оптимальная, чтобы радиатор был устойчив к ударам и механическим повреждениям, но при этом быстро отдавал тепло.
Технические характеристики:
- площадь обогрева 3,6 кв.м.;
- вес 5,4 кг;
- толщина 5,9 см.
Плюсы
низкая цена;
стильный и современный внешний вид;
простое боковое подключение;
повышенная теплоотдача;
не занимает много места в комнате.
Минусы
подходит только для небольших помещений;
некоторые пользователи жалуются на некачественное лакокрасочное покрытие.
Purmo
Финская компания, входящая в немецкий концерн Rettig Heating и производящая продукция для многих стран в Польше, в том числе для России. Ставка сделана на качество и разнообразие, в том числе дизайнерское – в ассортименте есть дизайн-радиаторы, оборудование разных размерных форматов, типов подключения, цветов, фактур наружных панелей.
К преимуществам можно отнести прочное покрытие (краска наносится в пять слоев), хорошую переносимость не только воды, но и антифриза, пригодна для работы в автономных системах (например, в сочетании с мембранными баками). Минусы – высокие цены, но ассортимент большой, поэтому можно выбрать что-то подходящее.
