Пол с подогревом под ламинат своими руками

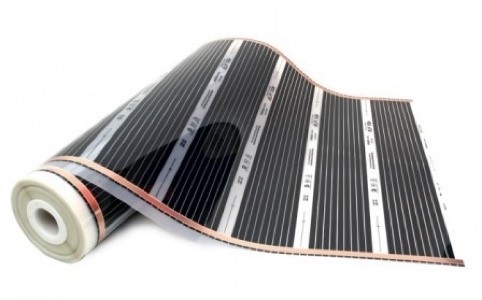

Монтаж пленки

Установка пленки имеет ряд особенностей. Это связано с ее конструкцией и техническими характеристиками. Выделяют несколько этапов при монтаже пленки под ламинат:

подготовительный. Включат в себя выравнивание поверхности, при этом не обязательно заливать стяжку. Если основание не имеет явных неровностей, достаточно очисть его от грязи и пыли; изолирование. Подготовленную поверхность следует покрыть гидроизоляцией и теплоизоляцией

Важно знать, что использование в этих целях фольгированных алюминиевых рулонов категорически запрещается; укладка нагревательного материала. Сначала по всей поверхности нужно застелить теплоотражательную пленку, скрепляя отдельные куски с помощью скотча

Затем осуществляется монтаж инфракрасной пленки с параллельным подключением и соединением. Медные полоски соединяются с помощью контактов и изолируются битумным фиксатором; тестирование. Подключение сетевого кабеля к системе, присоединение датчика температуры, тестирование в разных режимах; заключительный. На этом этапе всю конструкцию накрывают полиэтиленом, кладут подложку и собирают ламинат.

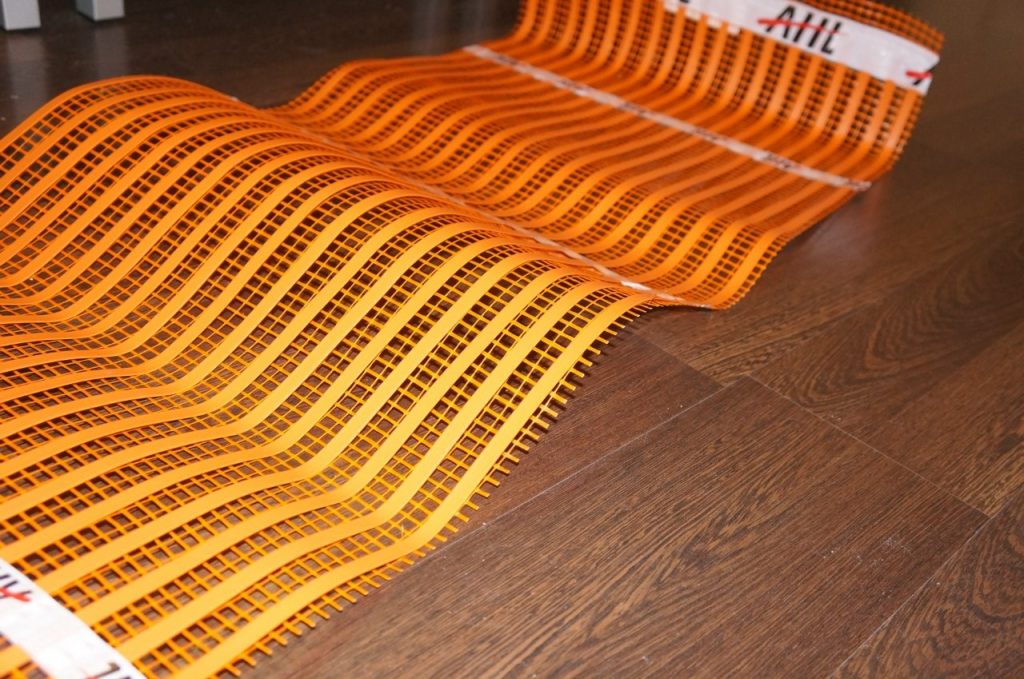

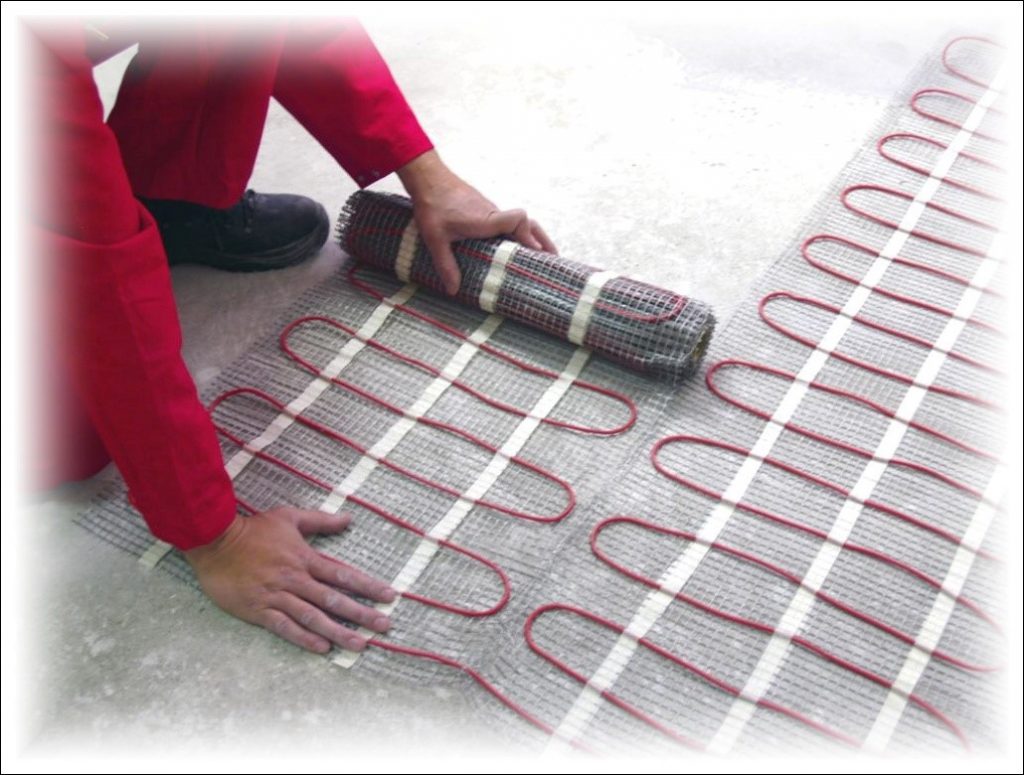

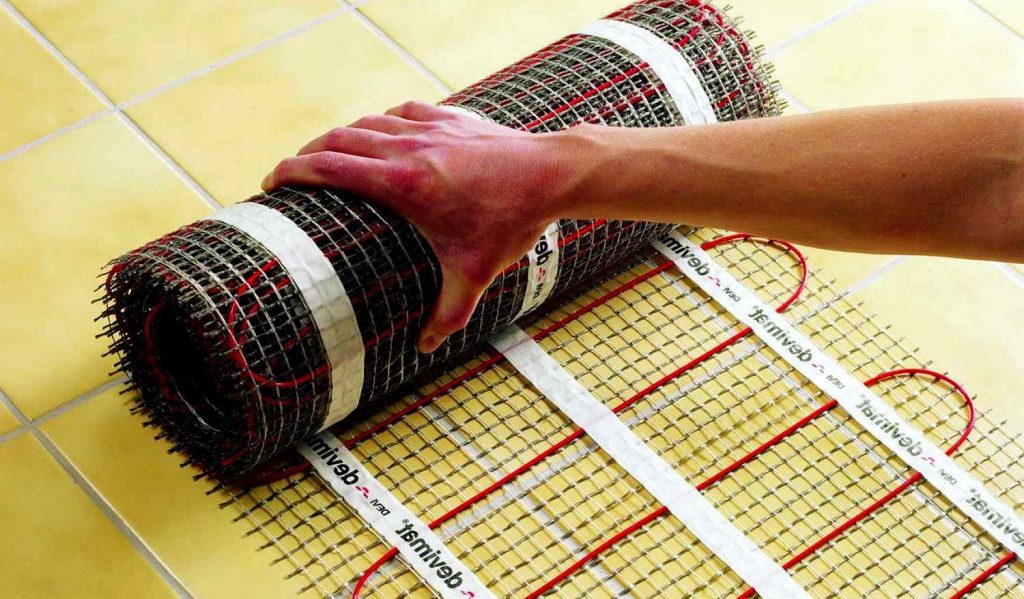

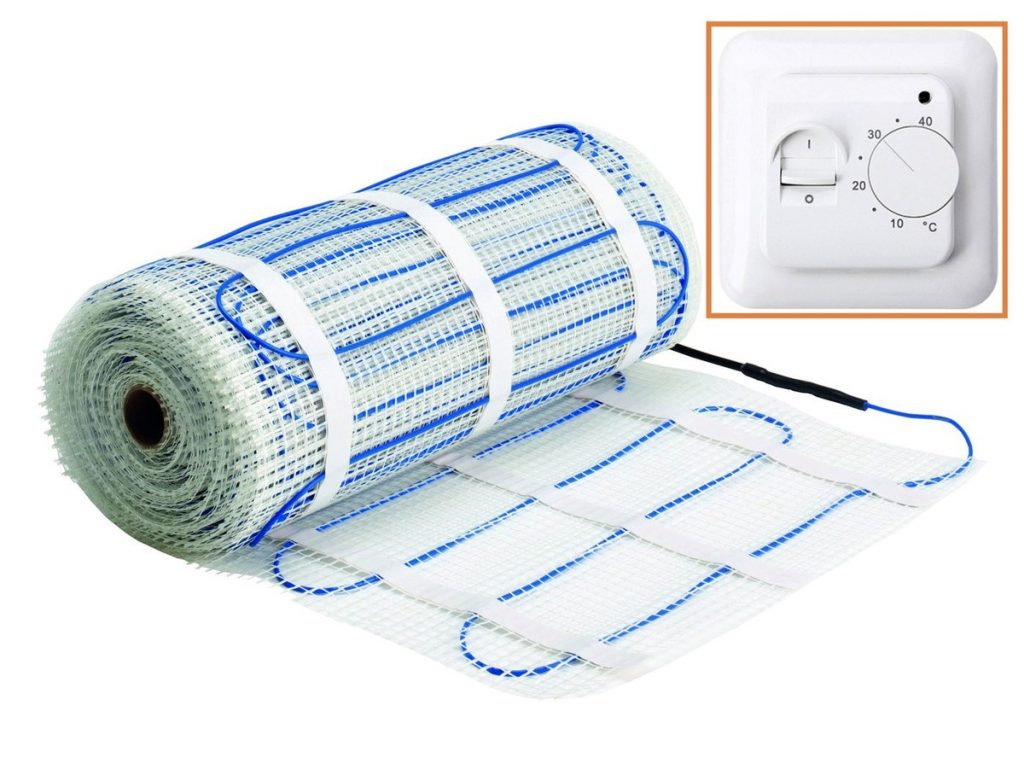

Укладка нагревательных матов

При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:

Как и во всех предыдущих случаях, на стену крепится терморегулятор.
На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.

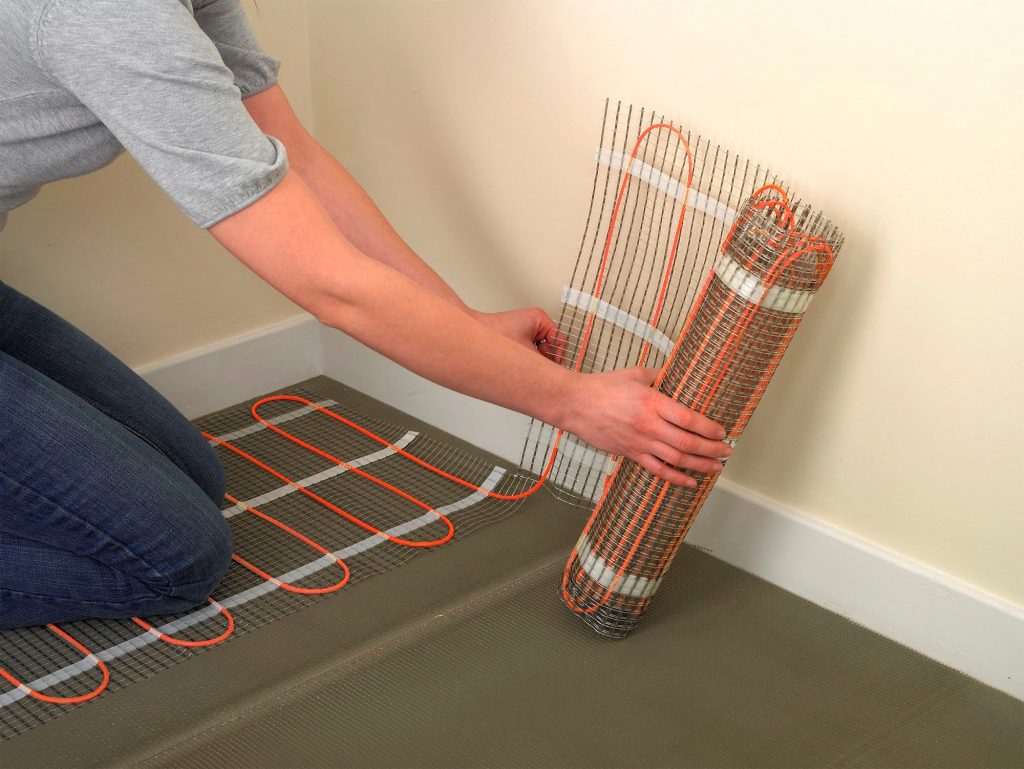

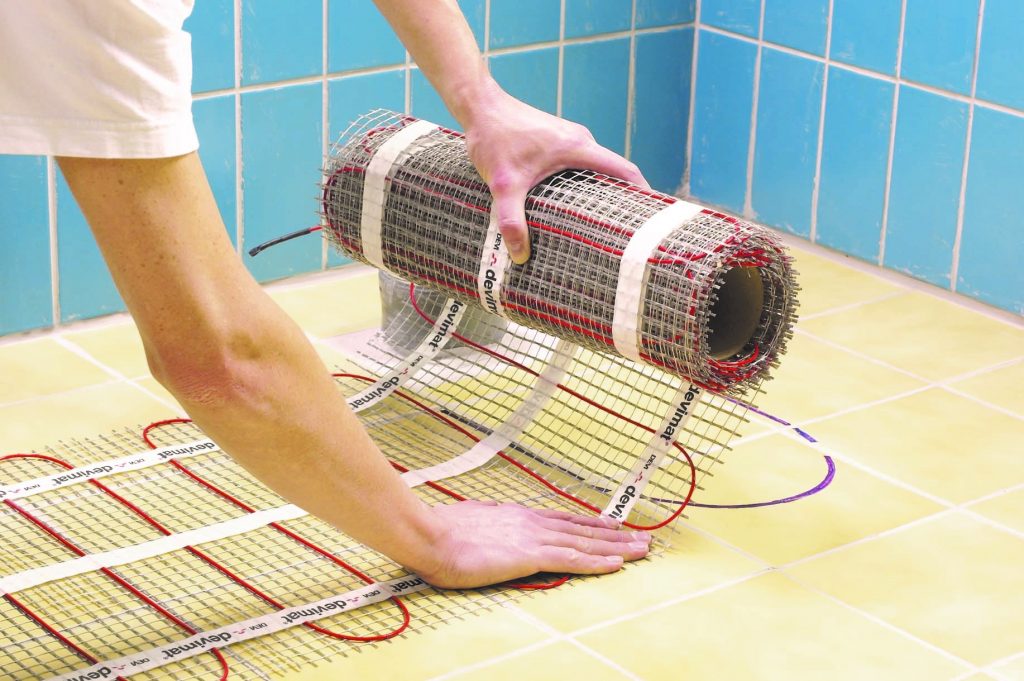

Мат раскатывается по всей плоскости комнаты.

Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
Оборудование подключается к термодатчику и регулятору.
Нагревательный мат тестируется в эксплуатационном режиме.
При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.

Выжидается время для твердения стяжки.
По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.

Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.

Рейтинг лучших теплых полов под ламинат (ТОП-7)

Чтобы Вам было проще определиться с выбором, мы составили рейтинг из 7 вариантов теплых полов, основываясь на мнениях владельцев. В рейтинг включены:

Electrolux EMSM 2-150-0.5

Нагревательный мат, предназначенный для монтажа кабельного теплого пола. Экономичен по сравнению с другими аналогами, средняя стоимость составляет 4090 рублей. Универсальный размер мата 100 х 50 см максимально удобен при установке в любой комнате и позволяет подогнать размеры, не беспокоясь о повреждении нагревательного элемента. Огнеупорен, самозатухает при возгорании.

ДОСТОИНСТВА:

основа растягивается, что удобно при монтаже в помещениях, где много углов, шкафов и техники
греющая жила хорошо защищена
потребляет мало электроэнергии
нагревает пол достаточно быстро, а затем легко удерживает температуру
не перегревается

НЕДОСТАТКИ:

не обнаружено

~~Electrolux EMSM 2-150-0.5~~

Теплолюкс Express 2.8 м2 300Вт

Стоимость начинается от 7820 рублей. Экранирован, максимально достигаемая температура пола при нагреве составляет 30 градусов. Срок службы около 2-ух лет, размер пленки мата 200 х 140 сантиметров. Хорошее качество, потребляемая мощность составляет 300 Вт. Лучшей температурой эксплуатации будет 12-20 градусов.

ДОСТОИНСТВА:

довольно длинный провод
быстро нагревается
долго сохраняет тепло
выполнен аккуратно, очень тонкий, край обработан по периметру, поддается очистке
в комплекте удобная сумка

НЕДОСТАТКИ:

нет выключателя, приходится каждый раз выключать из розетки

~~Теплолюкс Express 2.8 м2 300Вт~~

Warmstad WSM-100-0.65 0.65м2 1.3м 100Вт

Хорошее качество за минимальную цену, колеблющуюся от 1869 рублей. Двухжильный тонкий кабель обеспечивает максимально равномерный нагрев всей поверхности теплого пола. Предельная потребляемая мощность при использовании – 98 Вт, размер пленки равен 130х50 сантиметрам. Номинальное напряжение 230 В.

ДОСТОИНСТВА:

хорошее соотношение цены и качества
простота монтажа
прочная сетка
двухжильный греющий кабель надежно закреплен на основании
прогревает быстро

НЕДОСТАТКИ:

отсутствие самоклеющейся основы

~~Warmstad WSM-100-0.65 0.65м2 1.3м 100Вт~~

DEVI DEVIcomfort 150T (DTIR-150) 150Вт

Стоимость нагревательного мата – 5964 рубля. Экранированный, прекрасно подходит для укладки под ламинат. Двужильный, имеет максимально долгий срок службы, огнеупорен. Площадь обогрева – 1 квадратный метр. Потребляемая мощность равна 150 Вт, длина пленки 200 сантиметров, ширина 50 сантиметров.

ДОСТОИНСТВА:

толщина мата 4 мм.
отличная самоклеющаяся основа, хорошо липнет к основанию
монтаж простой
подробная инструкция
быстро нагревается после включения

НЕДОСТАТКИ:

не обнаружено

~~DEVI DEVIcomfort 150T (DTIR-150) 150Вт.~~

Caleo Platinum 50/230-0,5-1,0, 50/230 Вт/м2, 1 м2

Инфракрасный теплый пленочный пол с улучшенной технологией обогрева, минимальная цена — 4073 рубля. Переменная мощность в сочетании с серебряной сеткой делают его замечательным материалом для монтажа. Полная саморегуляция, прозрачная пленка, защита от перегрева. Срок службы составляет 50 лет! Приведенная потребляемая мощность равна 230 Вт.

ДОСТОИНСТВА:

удобство монтажа
функция саморегулировки
возможность ставить мебель
нагревается быстро
хорошая комплектация, в коробке дополнительные комплекты для соединения матов

НЕДОСТАТКИ:

не обнаружено

~~Caleo Platinum 50/230-0,5-1,0, 50/230 Вт/м2, 1 м2~~

Национальный комфорт ПНК 220 Вт/м2 2 м2 440 Вт

Средняя стоимость инфракрасной пленки 2588 рублей. Хорошо заземлен и экранирован, максимально эргономичен в укладке. Длина укладочного материала составляет 400 сантиметров, ширина — 50 сантиметров. Срок службы около 7 лет. Номинальное напряжение 220 В.

ДОСТОИНСТВА:

хорошее соотношение цены и качества
режется удобными полосками и кладется там, где это требуется
быстрый и равномерный обогрев поверхности
информативная инструкция
работает без нареканий

НЕДОСТАТКИ:

в комплекте мало клемм

~~Национальный комфорт ПНК 220 Вт/м2 2 м2 440 Вт~~

Green Box Agro GB150 10 м 150 Вт

Греющий кабель будет хорошим выбором для тех, кто желает самостоятельно уложить теплый пол в помещении. Стоимость составляет 1946 рублей. Длина обогревающего кабеля – 10 метров, длина холодного шнура составляет 3 метра. Потребляемое номинальное напряжение 230 В.

ДОСТОИНСТВА:

нагревательный элемент в виде экранированного двухжильного кабеля толщиной всего 3.5 мм.
кабель крепится “змейкой” на направляющие — можно выложить любую форму
греется быстро
легко монтируется
удобная пластиковая катушка

НЕДОСТАТКИ:

не обнаружено

~~Green Box Agro GB150 10 м 150 Вт~~

Лучшие электрические теплые полы под ламинат

Теплолюкс двужильный кабель

Секция нагревательная двужильная ТЛОЭ марки «Теплолюкс» мощностью 800 Вт. В ее состав входит нагревательный кабель БНО. Нагревательные отдельные секции на выходе и входе имеют холодные концы с соединительными и концевыми муфтами крепления, расположенными на одной стороне, что очень удобно при монтажных работах. Фиксация секций теплого пола производится при помощи специальных монтажных лент.

Простота раскладки.
Удобство подключения к терморегулятору.
Подача питания с одной стороны.
Комфортность управления подогревом.
Универсальность (подходит для укладки под ламинат, кафель, плитку и пр.).
Широкая комплектация: гофрированная трубка защитная для термодатчика, нагревательная секция, лента монтажная, подробная инструкция по установке теплого пола, обучающий CD.
Гарантия – 25 лет.

Для комфортного обогрева потребуется приобретать дорогостоящие автоматические приборы со сложными настройками.

Nexans Millimat

Теплый пол Nexans Millimat чаще всего используется для нагрева существующего напольного покрытия. Тонкие листы с нагревательным двужильным кабелем оснащены высокотемпературной изоляцией из тефлона. Устройство представляет собой пластичную тонкую сетку из стекловолокна, в которую вплетен 2-х жильный кабель, размещенный в алюминиевой трубке. Все это зафиксировано при помощи клейкой основы. Каждая секция оснащена отдельным соединительным проводом из высококачественной меди, длина провода равна 2,5 метра. Управление настройками теплого пола производится при помощи терморегулятора. Мощность Millimat 150 – 1800 ватт/кв. м.

Удобство монтажа, возможность укладки прямо под покрытие, установленное ранее.
В продажу поступают комплекты, готовые к монтажу и быстрому подключению.
Максимальная температура внешнего контура достигает +65°С.
Длительная гарантия – не менее 20 лет.
Многократное использование с другими напольными покрытиями.

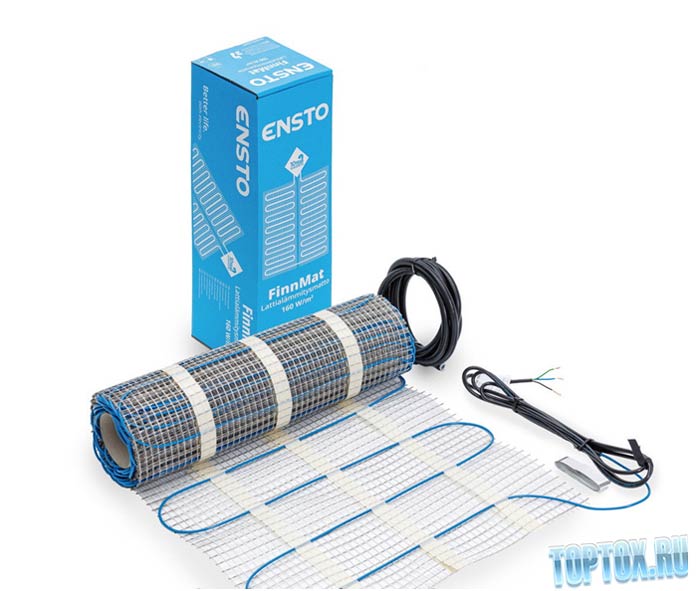

Ensto

Нагревательные маты изготовлены в Эстонии. Теплый пол Ensto отлично подходят для помещений с различными показателями влажности. Данное оборудование совместимо с полами любого качества: бетон, кафель, камень, под напольные покрытия типа паркет, ламинат маты Ensto укладываются на идеально ровную стяжку. Каждая упаковка состоит из нагревательного мата, клейкой ленты алюминиевой, гофрированной трубки, предназначенной для температурного датчика.

Обеспечение комфортного теплого пола.
Адекватная стоимость.
Легкость укладки.
Простота эксплуатации.
Долговечность пользования.
Безопасность.
Универсальность применения.

Существуют ограничения по температуре окружающей среды во время монтажа – не ниже +5 градусов.

Veria Quickmat

Двужильный нагревательный элемент мат Veria Quickmat изготовлен в Польше. Секции теплого пола предназначены для установки под напольные покрытия. Мощность мата – 150 ватт на один метр квадратный, толщина – 3 мм. В состав элемента входит 2-х жильный экранированный кабель диаметром 2,5 мм, тефлоновая изоляция (наружная, внутренняя), рассчитанная на высокие температуры. Основа под кабель – сетка-самоклейка из синтетических материалов имеет выводы в виде холодных соединительных проводов. Каждая секция теплого пола рассчитана на максимальный нагрев до рабочей температуры +120 градусов.

Удобная легкая укладка.
Тонкий слой.
Качественная изоляция проводов.
Комфортное пребывание в помещении с таким обогревом пола.
Надежность устройства.
Длительный срок эксплуатации.
Гарантия от производителя – 10 лет.

Hemstedt DH/150

Двухжильный теплый пол фирмы Hemstedt изготовлен в Германии. Нагревательные маты Hemstedt DH/150 толщиной 3,5 мм относятся к изделиям премиум класса. Конструкцией предусмотрены безмуфтовые соединения, изоляция кабельных жил из качественного тефлона. Управление программами теплого пола осуществляется при помощи специального теплорегулятора iReg T8.

Тонкий нагревательный элемент.
Высокая эффективность нагрева.
Возможность установки без поднятия уровня пола.
Отсутствие необходимости в обустройстве добавочной теплоизоляции.
Терморегулятор с сенсорным экраном.
Светодиодная подсветка, диагностика системы.
Надежная защита от случайного вмешательства детей.
Гарантия – не менее 20 лет.

Установка терморегулятора

Назначение терморегулятора в системе теплых полов состоит в общем управлении и установке желаемой температуры. Кроме того, данный прибор является головным прибором, к которому подключаются все элементы (нагревательная пленка, термодатчик и линии электроснабжения).

Подключение датчика для теплого пола

Конструктивно терморегуляторы могут быть механическими и электронными. Первые обеспечивают лишь минимальный функционал: включение и выключение нагрева, управление мощностью. Электронные же модели более продвинуты технически. Они способны показывать текущую и выставлять желаемую температуру, программироваться на включение и отключение в необходимый период времени.

~~терморегулятор~~

Место под установку терморегулятора выбирается до начала укладки теплого пола. Определяется оно как удобством доступа, так и близостью к выводящим проводам от термопленки.

Подключение к линии электроснабжения можно выполнить двумя способами:

через имеющуюся рядом розетку;
посредством скрытой проводки. В этом случае перед установкой потребуется штробление стены и прокладка электрического кабеля в защитной гофре.

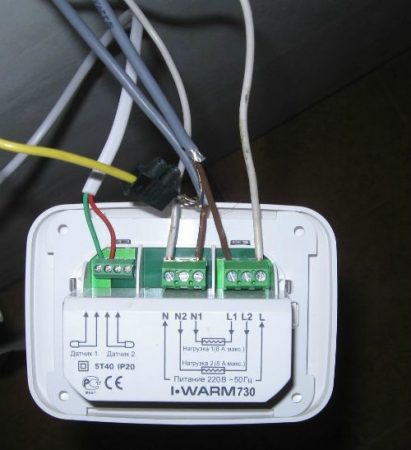

На корпусе термостата имеется контактная шина, к которой подсоединяются следующие провода:

жилы провода, идущего к термопленке;
фаза и ноль общего электроснабжения (для моделей под скрытую проводку);
провода термодатчика.

Иногда здесь же присутствует дополнительный контакт для подключения внешнего таймера.

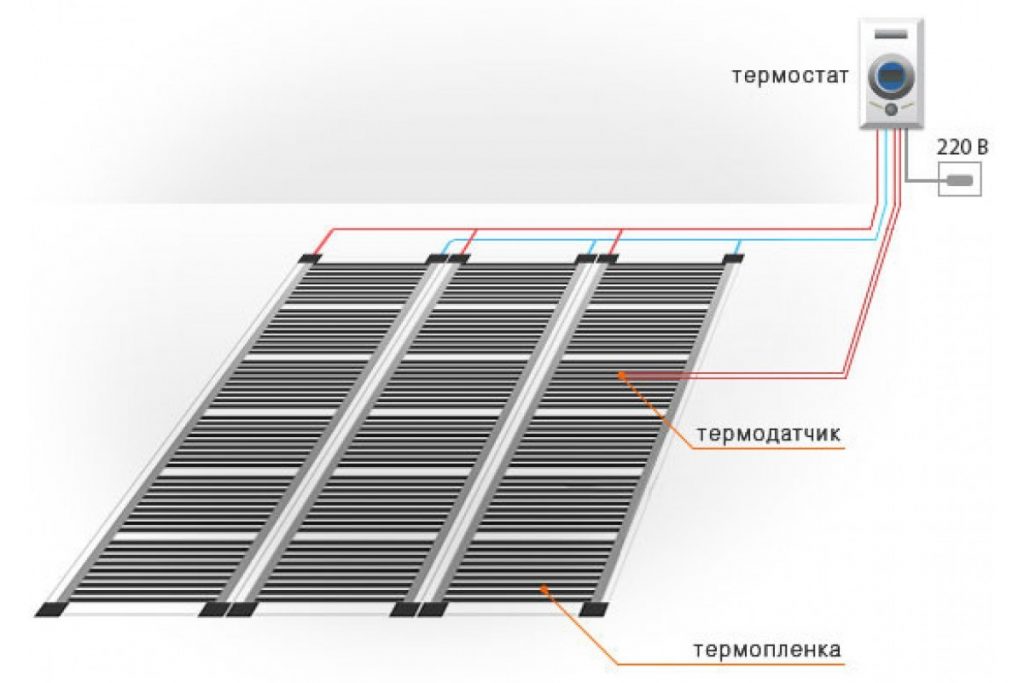

Подключение терморегулятора теплого инфракрасного пола

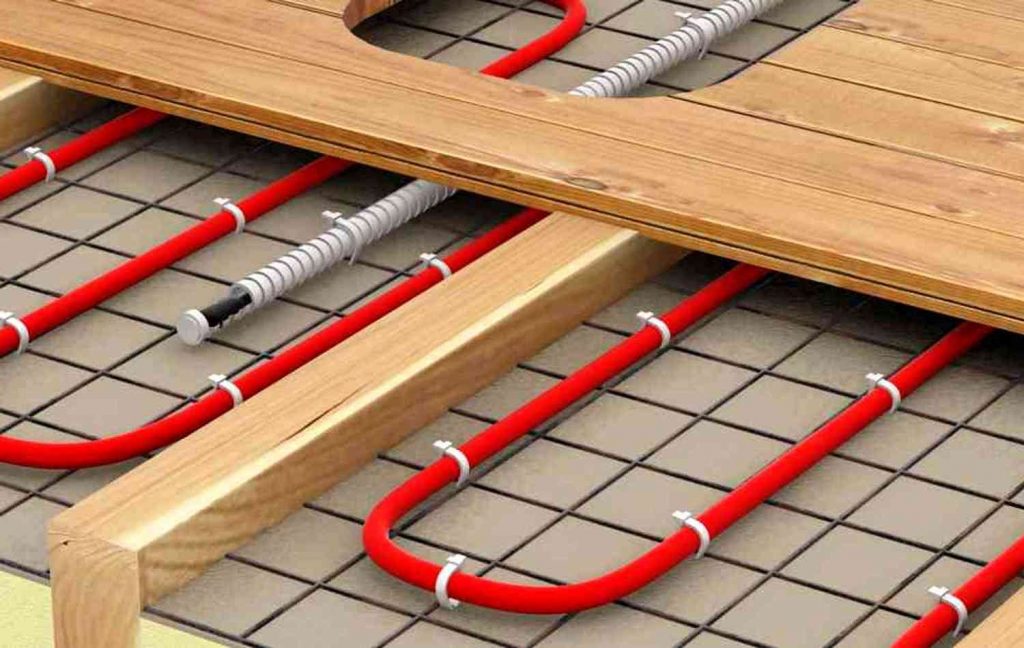

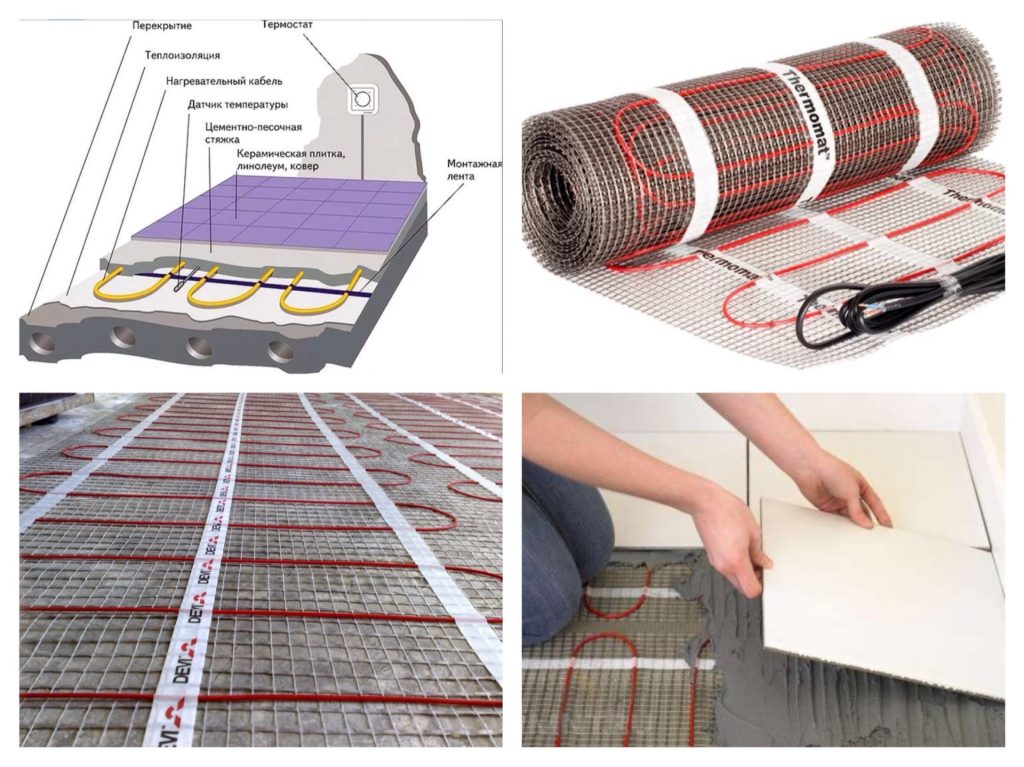

Монтаж кабельных полов

Устройство кабельного пола – это трудоёмкий процесс, который требует привлечения профессионалов. Если такой возможности нет, при выполнении работ своими руками, необходимо соблюдать следующий алгоритм:

По черновой стяжке настилается утеплитель для повышения энергоэффективности пола, а также для того, чтобы энергия обогрева не уходила в смежные помещения.
После монтажа утеплителя, рекомендуется дополнительно проклеить вспененный «Изолон» с фольгированным покрытием, которое обладает отражающим эффектом.
По периметру помещения устраивается демпферная прослойка из вспененных материалов.

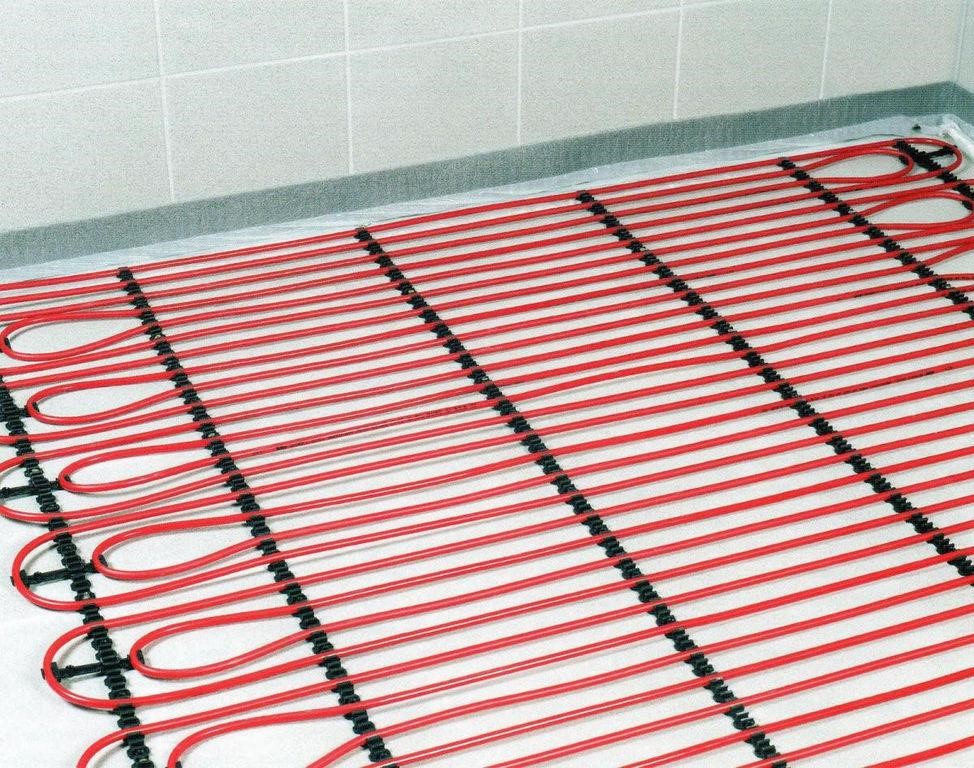

Греющий кабель аккуратно разматывается и раскладывается зигзагом по всей плоскости пола.

Учитывая, что радиус загиба должен быть от 80 мм и выше, мастер имеет возможность расположить изделие в любом месте, с учётом встраиваемой мебели.
Кабель фиксируются на специальную крепёжную перфоленту.
Оборудование подключается к сети через терморегулятор.
При успешной проверке и пуско-наладке электрического прибора, заливается стяжка.

После полимеризации подготовки из цементно-песчаной смеси, устраивается ламинированное покрытие пола по предварительно уложенной виброизоляционной подложке.
Демпферная лента полностью отсекает стяжку и ламинат от несущих и ограждающих конструкций здания, что предотвращает распространение структурных шумов.

Равномерность прогрева строительной конструкции зависит от глубины погружения кабеля, мощности оборудования, а также от однородной структуры стяжки и её теплопроводности.

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

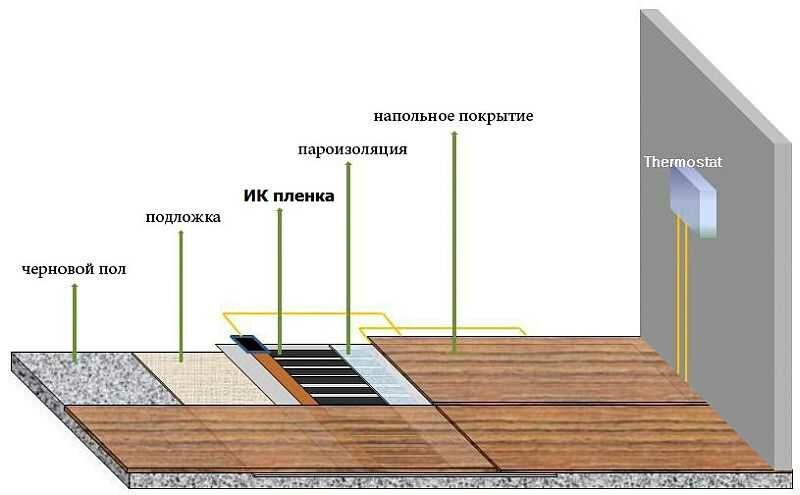

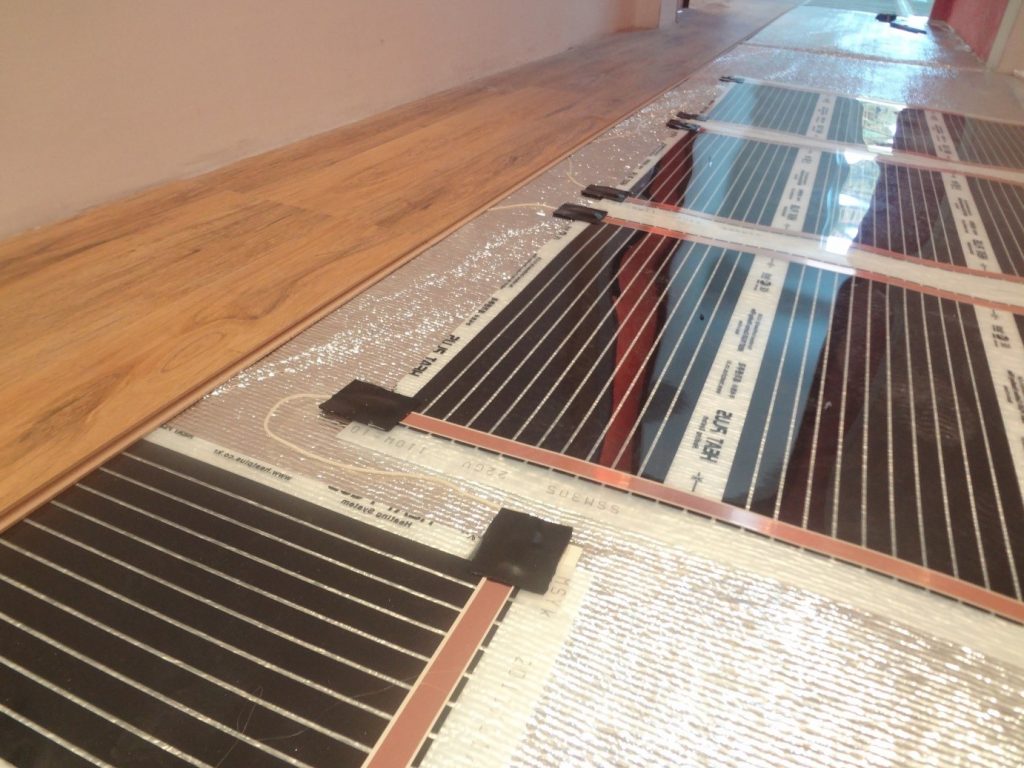

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
Производится разравнивание, подготовка и очистка основания под монтаж оборудования.

Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
После плёнки под ламинат кладётся теплоизоляционный слой.

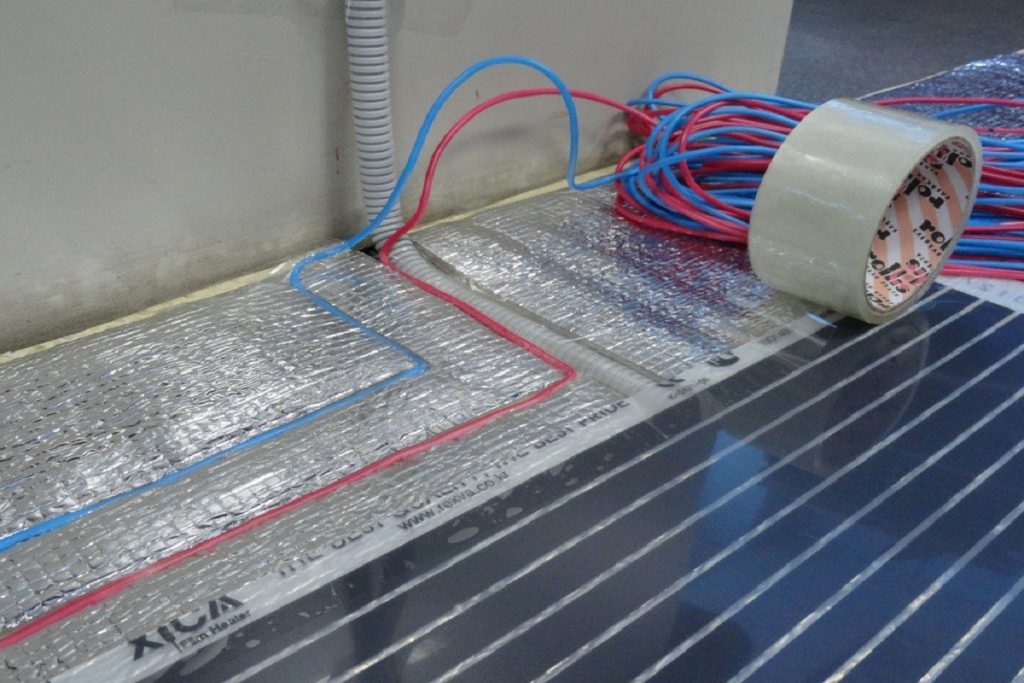

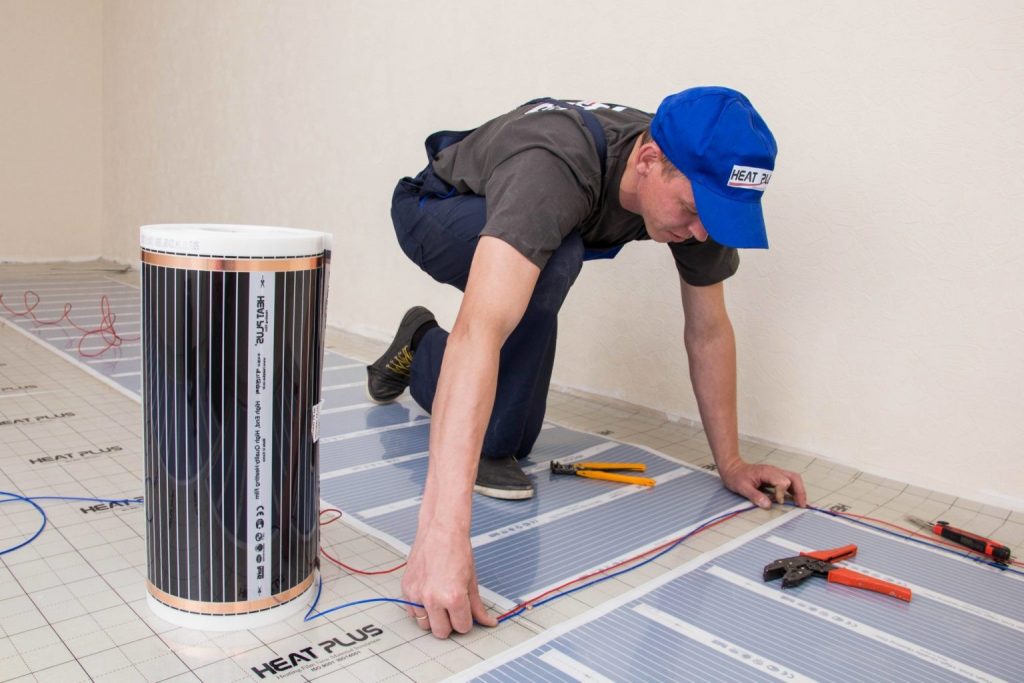

Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
Производится соединение сердечника питающего провода с кабелем тёплого пола.

Контакты изолируются специальными диэлектрическими материалами.
Проверяется работоспособность устройства после подачи питания.
Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Инфракрасный подогрев полов из ламината

Самой последней разработкой в области обогрева полов является инфракрасная плёнка, которая укладывается на теплоотражающие материалы и покрывается полиэтиленом. После чего сразу можно монтировать ламинат. При этом такой тёплый пол обладает следующим рядом преимуществ:

большой эксплуатационный ресурс и высокая надёжность;
простота установки;
нет необходимости обустройства бетонной стяжки;
после установки обогревательной системе сразу укладывается финишное покрытие;
незначительная толщина плёнки не уменьшает высоту помещения;
высокая экономия электроэнергии.

Из недостатков инфракрасных полов под ламинат можно отметить следующие параметры:

относительная дороговизна;
невозможность использования в помещениях с высоким уровнем влажности;
наличие ровного основания чтобы не повредить плёнку в процессе монтажа.

Как выбрать электрический теплый пол

На рынке климатической техники представлены российские и зарубежные фирмы приборов и устройств для обогрева. Диапазон цен подойдет для любого кошелька. Но не все потенциальные покупатели знают, как выбрать теплый пол и чем лучше застелить его, например, в ванной.

Для начала разберемся в видах:

Водный. Состоит из комплекса трубопроводов, по которым под воздействием насоса распространяется горячая вода.
Электрический. Нагрев поверхности происходит за счет кабеля или термоматов. Превращает электроэнергию в тепло.
Инфракрасный. Выполнен из углеродной пленки, способной вырабатывать инфракрасное излучение и осуществлять обогрев. Сверхтонкий и лучший по надежности.

Для принятия решения, какой теплый пол лучше выбрать, обозначьте предполагаемый тип покрытия. Под плитку и под ламинат подойдут любые виды устройств. С деревянным покрытием не совместимо электричество из-за пожароопасности. Перед покупкой изучите отзывы покупателей и мнение специалистов.

Чтобы правильно подобрать хороший вариант, обратите внимание на следующие критерии выбора:

Высота потолков. При установке электрическая и водная системы скрадывают несколько сантиметров.

Способ монтажа. Наиболее простые в укладке инфракрасные модели и термоматы, остальные требуют стяжки, а также работу с уровнем.

Климат в помещении

Некоторые виды «сжигают» кислород и осушают воздух Если для вас это важно, то обратите внимание на данный параметр. Материал покрытия. Для ламината подойдет вариант из углеродной пленки, так как электрический кабель не способен прогреть такое покрытие Под плитку лучше укладывать кабельную систему или термоматы

Для ламината подойдет вариант из углеродной пленки, так как электрический кабель не способен прогреть такое покрытие Под плитку лучше укладывать кабельную систему или термоматы

Материал покрытия. Для ламината подойдет вариант из углеродной пленки, так как электрический кабель не способен прогреть такое покрытие Под плитку лучше укладывать кабельную систему или термоматы.

Бренд

В рейтинг производителей теплых полов входят следующие фирмы: Caleo, Electrolux, Теплолюкс, Thermo, DEVI.

Теплый пол отапливает всю жилую площадь и создает комфортный климат, но какие лучше для частного дома, а какие в квартире? Водный – лучше монтировать в частном доме с независимой системой отопления. Он совместим со всеми видами покрытий и может быть единственным обогревающим элементом во всем доме.

В квартире его установить труднее, так как потребуется согласование с соседями и управляющими органами. Лучше выбрать электрическую или инфракрасную систему. Они долговечны, просты в установке и безопасны.

Какие тёплые полы можно класть под ламинат

В отличие от керамогранитного покрытия, далеко не каждый тип тёплого пола можно укладывать под ламинат. Наиболее эффективными являются следующие системы внутрипольного отопления под ламинированное покрытие пола в жилых комнатах, офисах или других помещениях:

Инфракрасный плёночный пол:

Можно смонтировать своими руками.
Имеет предельно малую толщину нагревательных элементов (не более 1 – 1,5 мм), что особенно актуально в помещениях с низкими потолками.
Несмотря на инфракрасное излучение, конструкция считается предельно безопасной для здоровья человека.
Данный тип пола отличается повышенной механической прочностью и работает под пригрузом, без деформации нагревательных элементов.

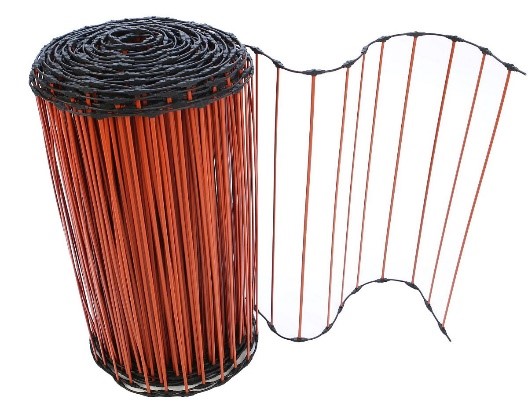

Карбоновый стержневой:

Отличается независимым подключением каждого стержня, что исключает «эффект гирлянды». При выгорании одного нагревательного элемента – вся система продолжает работать.
Не разрушается под воздействием воды.
При эксплуатации во влажной среде исключается короткое замыкание электрооборудования.
Рекомендуется монтировать данный тип пола в стяжку пола, с устройством специальных каналов, либо непосредственно перед её заливкой.

Карбоновый сплошной:

Отличается самым высоким показателем экологичности.
КПД таких полов достигает 90%, что делает их очень экономичным электрооборудованием.
Предельный срок службы не превышает 12 – 15 лет, после чего нагревательные элементы начинают выгорать.
Укладывается непосредственно под ламинат, на подложку, что исключает необходимость устройства специальной стяжки и соблюдения мер предосторожности при её заливке.
Несколько карт могут легко соединяться между собой с помощью паяльника и подключаться к одному источнику электрической энергии.
Мембрана обладает уникальным свойством – может легко подрезаться без нарушения работоспособности.

Кабельный тёплый пол:

Проверенная временем технология.
Равномерная теплоотдача в эксплуатируемое пространство.
При стандартной эксплуатации в нормальных условиях не выйдет из строя десятки лет.
Потребляет большое количество электроэнергии.
Требует устройства заземляющего кабеля для повышения уровня безопасности при эксплуатации.
Обогревает помещение естественным конвекционным путём, что требует гораздо больше времени, чем при использовании инфракрасных полов.
Требует наличия стяжки, что можете сказаться на предельно допустимой высоте комнаты.

Нагревательные маты:

Максимально сохраняет высоту помещения.
Может раскатываться только в эксплуатируемых участках, избегая мест установки встраиваемой мебели.
Раскрой производится в любом месте, без снижения эффективности оборудования.

Металлический аморфный тёплый пол:

Отличается повышенной механической прочностью и устойчивостью против пластических деформаций.
Обладает отменными теплотехническими свойствами.
Просто укладывается, не требует стяжки.
Не излучает радиоактивные волны.
Потребляет минимальное количество электричества.

Для выбора наиболее подходящего и экономичного типа тёплого пола под ламинат, рекомендуется изучить предложения от нескольких поставщиков, сопоставить показатели теплоотдачи и потребляемой мощности, а также соотношение цены и качества.

Испытание системы

Завершив сборку всей системы инфракрасного пленочного пола, необходимо проверить ее работоспособность. Для этого подается питание, а на терморегуляторе выставляется среднее значение температуры.

В таблице представлены расчеты для пленки с максимальной потребляемой мощностью 220 Вт/м2

По прошествии примерно минуты теплый пол отключается. Теперь последовательным прикладыванием руки ко всем участкам нагревательной пленки можно проверить ее нагрев.

Некоторые модели терморегуляторов поддерживают функции управления через интернет и смс

Если все подключено правильно и наблюдается нагрев всей площади термопленки, можно приступать к очистке поверхности теплого пола от обрезков провода, пленки и прочего мусора. Далее инфракрасная пленка закрывается слоем рулонного полиэтилена толщиной от 160 мкм. Из соображений обустройства дополнительной гидрозащиты полиэтиленовую пленку стоит укладывать с захлестом на стены.

Управление теплым полом

Затем приступают к укладке чистового пола из ламината по традиционной технологии.

Укладка ламината на пленочный теплый пол

Обустроить теплый пол под ламинат вполне по силам домашнему мастеру с минимальными навыками работы. Достаточно лишь следовать приведенной последовательности действий, не пренебрегать рекомендациями производителей пленок для теплого пола, а также выполнять каждое действие по возможности аккуратно.
