Гайд по сверлам: какие и для чего использовать

О чем говорит окраска сверла?

По цвету покрытия можно примерно определить характеристики сверла. Сверла обычного качества имеют характерную для стали серую краску.

Черный цвет говорит о том, что сверло подвергалось оксидированию. То есть, оно защищено от коррозии, и имеет улучшенные теплоотводящие свойства.

Легкий золотистый оттенок сообщает о том, что сверло прошла процедуру отпуска, во время которого снимаются внутренние напряжения.

Нитридное титановое покрытие проявляет себя ярким блеском позолоты. Сверла с ним имеют увеличенный срок службы и низкое трение при сверлении. Хотя они и стоят дороже, но с лихвой оправдывают свою цену длительной эксплуатацией.

Алмазное напыление можно узнать по желтому цвету и порошкообразной фактуре.

Что представляют собой сверла по бетону

Особенностью этих сверл является наличие особых напаек, выполненных из очень прочного сплава, твердость которого практически не отличается от алмаза. Эти сверла всем известны, как победит. Среди предлагаемых сегодня в продаже аксессуаров подобного типа именно победитовое сверло превосходит все прочие изделия по прочности.

Виды устройств для сверления по бетону

• Сверло по бетону для дрели. В его конструкции присутствует хвостовик, имеющий форму цилиндра или многогранника;
• Сверло по бетону для перфоратора. Оно выполнено в виде хвостовика, а по форме напоминает цилиндр, а также предусматривает пометку SDS PLUS или SDS MAX.

Попытки создать отверстие в особо твердых материалах, к которым можно отнести железобетон, с применением простой дрели и стержнями для сверления, которые прилагаются к ней, обычно не приводят к желаемому результату. Решить задачу можно только при помощи перфоратора, используемого в сочетании с ударным сверлом по бетону. Также у него имеется и другое название – бур по бетону. Эти аксессуары можно разделить на несколько видов:

• Шнековые. С их помощью можно создавать глубокие отверстия.,
• Спиралевидные. С помощью можно создавать большие отверстия.
• Пологие. На их основе можно сделать создавать проходы небольшого размера и глубины.

Использование подобных сверл для дрели или перфоратора требует их защелкивания в патроне привода. Для упрощения задачи в конструкции присутствует утолщение на конце. Следует заметить, что рассматриваемый инструмент относится к категории профессиональных. Используя его, можно создавать отверстия диаметром от 4 мм до 3 см.

В ситуации, когда возникает необходимость в создании отверстий большого диаметра, имеет смысл использовать корончатое приспособление по бетону. С его помощью можно создавать углубление, достигающее в диаметре 12 см, в материалах, обладающих особо высокой прочностью. Корончатое сверло может предусматривать несколько вариантов исполнения:

• Алмазное. Имеет вид трубки или коронки, которая зафиксирована на стержне и имеет на краях алмазное напыление;
• Победитовое. Выполнено в виде насадки, которая по строению идентична выше рассмотренному варианту. Отличие заключается лишь в том, что здесь отсутствует алмазное напыление. Его заменяют мелкие победитовые зубцы.

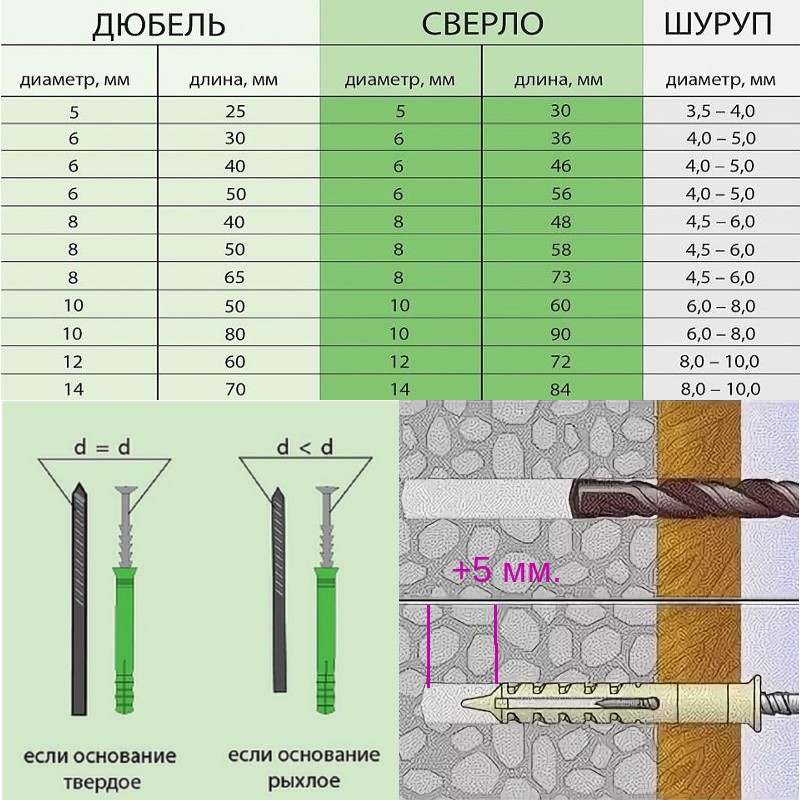

Чтобы подобрать подходящее приспособление для бетона, необходимо учитывать наряду со многими параметрами и требуемую глубину и ширину, которые будет иметь создаваемое отверстие.

Исходя из диаметра, предлагаемые к продаже буры по бетону могут достигать разной длины:

• • диаметр 4 мм – длина 50 мм;
• • диаметр 5 мм – длина 100 мм;
• • диаметр 6 мм – длина 150 мм;
• • диаметр 8 мм – длина 250 мм;
• • диаметр 10 мм – длина 540 мм;
• • диаметр 12 мм и больше – длина до 1000 мм.

Если судить по приведенному списку, то можно понять, что для создания более крупных отверстий необходимо применять более длинные сверла по бетону. Если попытаться решить эту задачу с помощью тонкого сверла, то высока вероятность его повреждения из-за слишком высокой нагрузки.

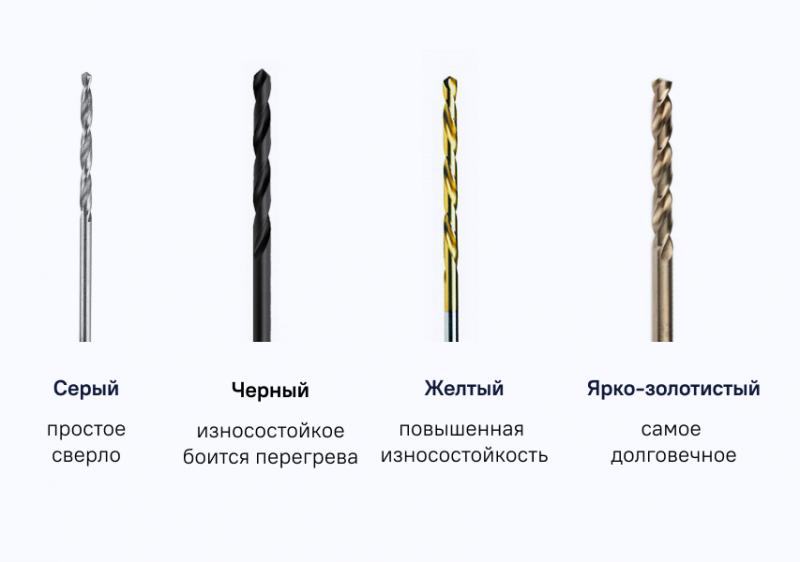

Визуальное определение типа сверла

По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.

Серый

Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.

Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.

Чёрный

Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.

Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.

Тёмно-золотистый

Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.

Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.

Ярко-золотистый

Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.

Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Сверла, используемые в станках

Помимо всем известных модификаций существуют варианты, которые известны лишь в узком кругу специалистов, связанных с профессиональной металлообработкой.

Сверла с напаянными пластинами. Позволяют обеспечить увеличенные характеристики износостойкости во время обработки особо прочных металлов. К тому же экономически целесообразны во время обрабатывания больших отверстий, т.к. цена существенно ниже твердосплавного аналога или со сменными пластинами.

Со сменными пластинами. Используются для обработки деталей в массовом/серийном производстве. Отличаются быстрым процессом смены пластин, что существенно упрощает работу операторов, т.к. сверла не требуется перетачивать и снова устанавливать. Применяются при обработке глухих отверстий, имеющих плоское дно, а также при невысоком требовании к точности обработки.

Для глубокого сверления. При обработке отверстия до 100 мм могут использоваться следующие модификации.

Эжекторные. Предпочтительны во время сверления на станке, имеющего горизонтальную компоновку шпинделя (токарный станок, обрабатывающих центр). Использование подобных сверл – передовая технология создания глухого отверстия.

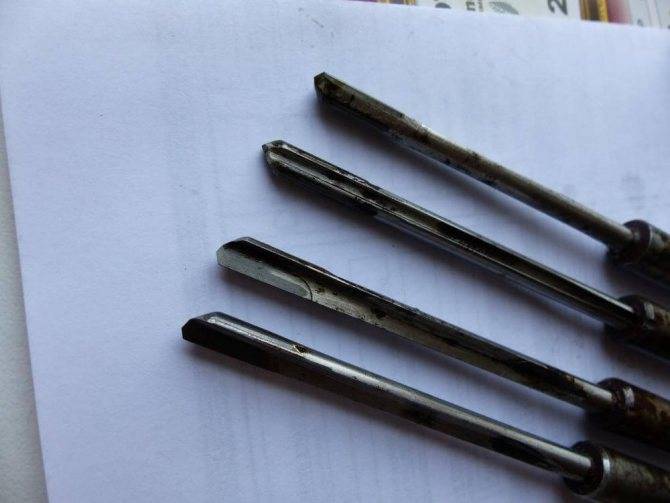

Пушечные. Относится к устаревшим методам создания глухих отверстий. Точность обработки может достигать девятого класса, а чистота поверхности от 0,1 до 3,2 Ra микрон.

Это основные типы сверл, которые используются в быту и промышленности. Имеются также универсальные варианты, которыми можно обрабатывать любые поверхности. С существующими разновидностями сверл по другим материалам можно ознакомиться в статье «Виды сверл».

Виды сверл по форме хвостовика

Хвостовик — это часть инструмента, которая зажимается в патроне станка или дрели. Выступ на конце стержня может иметь разную форму. Его вид зависит, в первую очередь, от типа сверлильного оборудования.

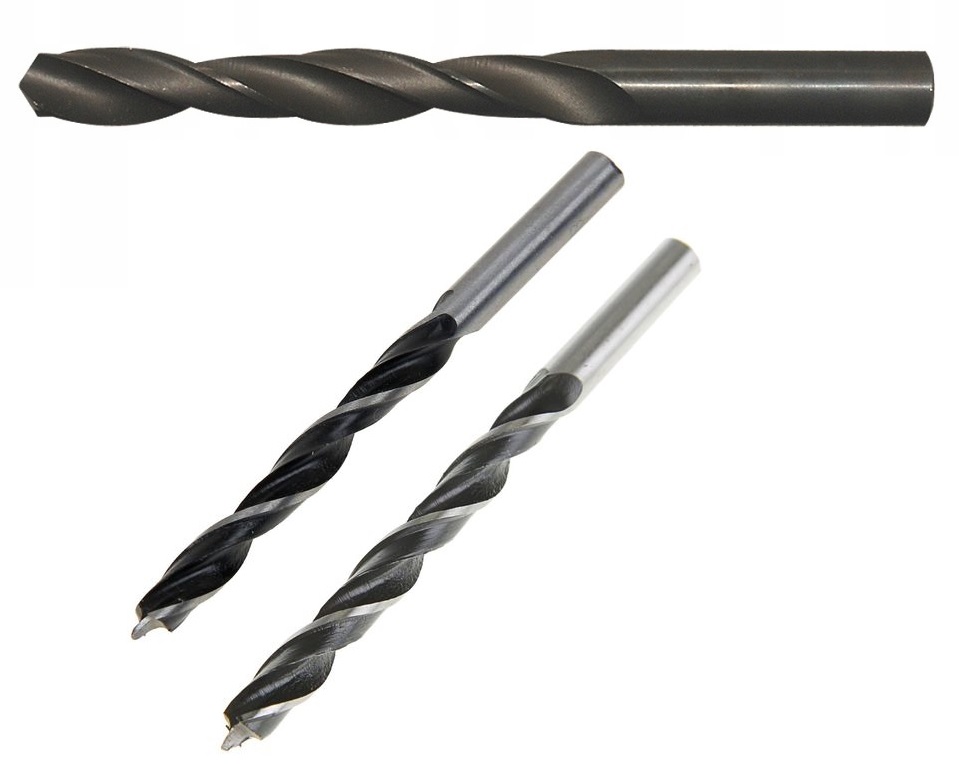

Цилиндрический

Наиболее часто встречающиеся виды сверл и при этом их назначение довольно обширно. В большинстве случаев диаметр хвостовика равен диаметру всего металлического стержня. Исключение — сверла маленького диаметра для точных работ. Их хвостовик значительно больше режущей части. Такая конструкция защищает сверло от самопроизвольного проворачивания в патроне. К тому же она также позволяет продлить эксплуатационный ресурс кулачков, теряющих свои фиксирующие качества при зажиме слишком маленьких стержней.

Граненный (трехгранный, четырехгранный и шестигранный)

Изначально четырехгранный хвостовик имел форму усеченной пирамиды. Его вставляли в сверлильное устройство, фиксируя прижимным винтом. Однако с появлением кулачковых патронов данный тип хвостовиков перестал применяться.

Инструмент с хвостовиком с четырьмя одинаковыми гранями используется в качестве насадки для ручного сверлильного оборудования — коловоротов. Сверлами прорезаются отверстия в мягких материалах: пластике и дереве.

Кулачковые патроны не могут надежно зафиксировать четырехгранник, что исключает его применение в современном станочном и бытовом оборудовании.

Трехгранные и шестигранные хвостовики, напротив, успешно закрепляются в патронах различных устройств.

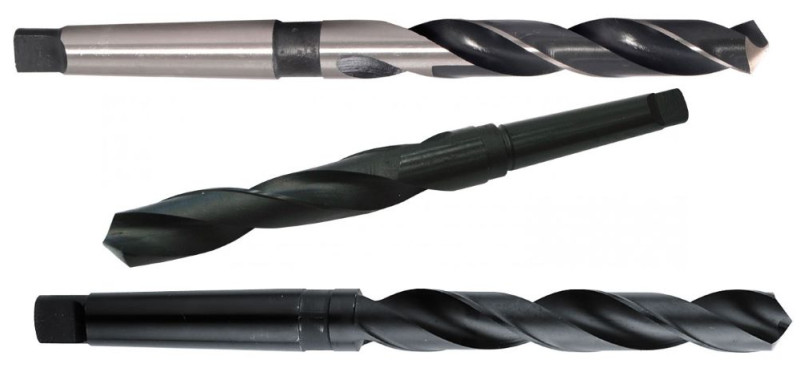

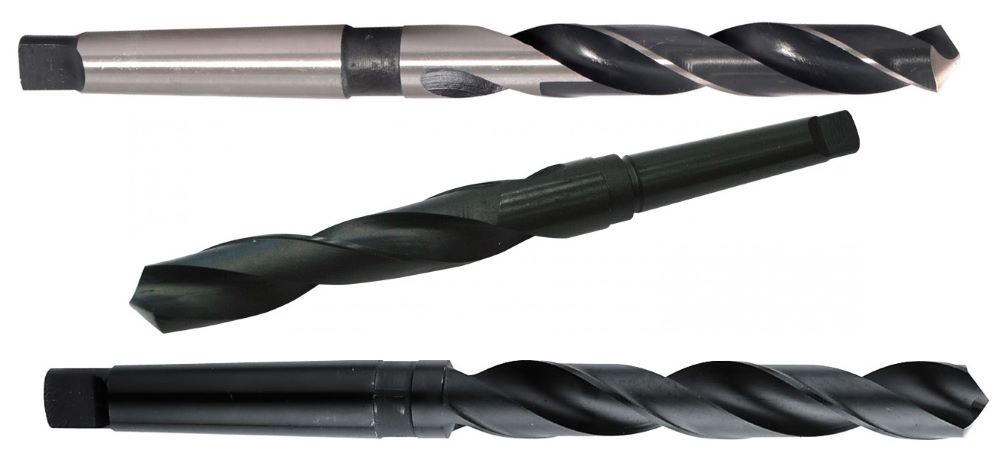

Конический (в том числе конус Морзе)

Конические хвостовики используют на станочном оборудовании. Наиболее распространенным вариантом является конус Морзе, обеспечивающий надежное сцепление патрона и сверла.

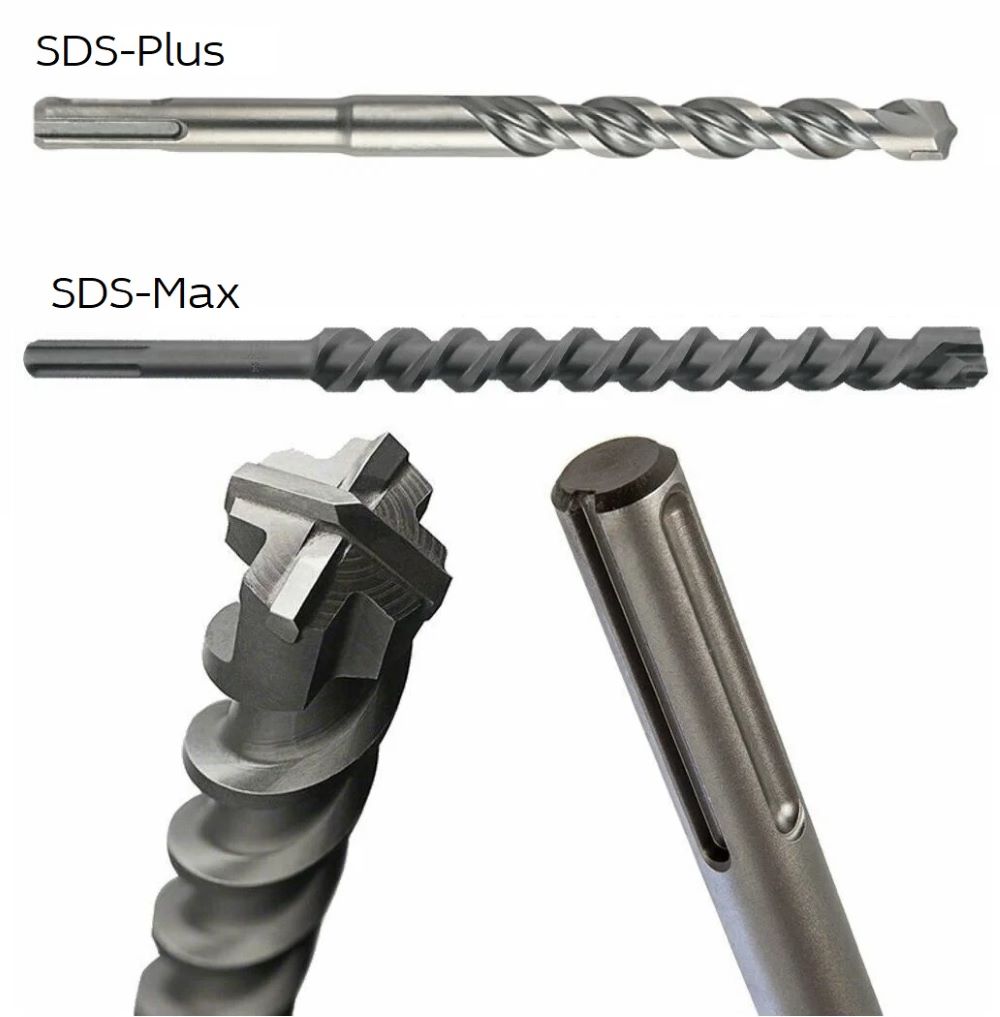

SDS

Хвостовик SDS был разработан компанией Bosch. Он имеет форму цилиндрического стержня, на котором проделано четыре открытых паза. Два из них фиксируются в патроне направляющими клиньями, другие два — стопорными шариками.

Выделяют два основные виды хвостовиков: SDS-plus и SDS-max.

Сверло SDS-plus — это инструмент для хвостовиков с диаметром 10 мм, SDS-max — 18 мм насадок.

Рекомендации по выбору

Выбирая сверла по металлу, вы должны точно знать, для решения каких технологических задач они будут использоваться, а также учитывать характеристики материала, в котором необходимо выполнить отверстие

Чтобы подобрать инструмент, который будет соответствовать поставленным целям, необходимо также обращать внимание на следующие его параметры:

1. цвет поверхности;
2. качество заточки и симметричность конструктивных элементов;
3. рабочий диаметр;
4. соответствие формы типовым параметрам;
5. характеристики материала изготовления;
6. назначение и функциональные возможности;
7. репутация производителя.

Так, если необходимо просверлить в изделии из металла отверстие большого диаметра, для чего используются мощные низкооборотистые дрели, потребуется инструмент, который может быть использован в комплекте с ними.

О чем говорит цвет поверхности сверла

Цвет, который имеет поверхность сверла по металлу, – это параметр, по которому можно судить о качестве представленного инструмента. Так, различные цвета сверл по металлу означают следующее.

Серый

Этот цвет имеет поверхность сверл, отличающихся самым невысоким качеством и, соответственно, самой низкой стоимостью. Инструменты с поверхностью такого цвета не подвергаются никакой дополнительной обработке, которая бы могла увеличить их твердость, устойчивость к деформации и сгоранию. Следует иметь в виду, что при сверлении твердого металла их может не хватить даже на одно отверстие.

Самые недорогие сверла по металлу

Черный

Такой цвет поверхность сверла приобретает в том случае, если его обрабатывают перегретым паром. В результате такой обработки повышаются прочность и износостойкость инструмента, и, как следствие, увеличивается ресурс его использования. Стоимость таких изделий несколько выше, чем серых, но вполне доступна для большинства потребителей.

Сверла с хорошим сочетанием цена-качество

Светло-золотистый

Данный цвет означает, что сверло после изготовления прошло процедуру отпуска. Такая термическая обработка позволяет не только устранить остаточные напряжения во внутренней структуре инструмента, но и улучшить его прочностные характеристики. Даже на фото такое сверло выглядит презентабельно и сразу внушает доверие к качеству своего исполнения.

Это сверло изготовлено из быстрорежущей инструментально стали высокого качества

Ярко-золотистый

Это цвет лучших сверл по металлу, в материале изготовления которых присутствует титан. За счет содержания данного элемента в составе стали, из которой сделаны сверла, при их использовании снижается уровень трения, что положительно сказывается на продолжительности их эффективной эксплуатации. Естественно, сверла с поверхностью ярко-золотистого цвета отличаются достаточно высокой стоимостью.

Конусное титановое сверло HSS с диапазоном сверления 4-20 мм

При выборе сверл определенного типа следует исходить из того, насколько часто придется ими пользоваться для работ по металлу. Надо также учитывать требования к точности и качеству отверстий, которые необходимо создать в металлическом изделии.

Приобретение более дешевого инструмента приведет к тому, что менять его придется достаточно часто, и это сведет на нет первоначальную экономию. Выбирать более доступные по стоимости типы сверл, поверхность которых окрашена в черный или светло-золотистый цвет, целесообразно в тех случаях, когда требуется выполнить разовые работы, связанные со сверлением металла.

https://youtube.com/watch?v=sGOgpU7Upqs

Классификация по размерам

Современные производители выпускают сверла для работ по металлу в широком диапазоне рабочих размеров. Для того чтобы потребителю было легче разобраться в таком разнообразии, соответствующий нормативный документ (ГОСТ) предусматривает разделение сверл по металлу на различные типы по размерам. Так, выделяют следующие категории инструментов:

• короткой серии, длина которых находится в интервале 20–131 мм, а диаметр – 0,3–20 мм;
• удлиненные, диаметр которых, как и у коротких, находится в диапазоне 0,3–20 мм, а длина составляет 19–205 мм;
• длинной серии, длина которых может находиться в диапазоне 56–254 мм, а диаметр – 1–20 мм.

Сверла для керамики и стекла

Керамическую плитку или стекло сверлят коронкой или специальным копьевидным инструментом. Его наконечник изготовлен либо из победита, либо из карбида вольфрама. Если специализированный инструмент для стекла или плитки отсутствует, можно использовать сверло для бетона

Только обязательно острое, и работать им нужно осторожно, поскольку его форма не совсем подходит для такой работы.

Копьевидное сверло для плитки из керамики и коронка с алмазным напылением.

Коронка для стекла и кафеля почти не отличается от коронки для камня. Только на ее режущей кромке вместо зубьев имеется алмазное напыление.

Для сверления в кафеле больших отверстий используют инструмент, называемый балериной. Он напоминает обычный циркуль. Сверление производится с изнаночной стороны плитки. Обороты дрели устанавливают на минимум.

Разновидности сверл – основные параметры

Вид и форма рабочей части

1. Винтовое сверло, называемое еще спиральным, чаще всего используется в быту. Этим инструментом, длина которого может достигать 27,5 сантиметров, можно сверлить как дерево, так и другие материалы. Выпускают спиральные сверла с диаметром от 0,1 миллиметра до 8 сантиметров.

2. Плоское сверло, имеющее форму пера, отсюда второе название — перьевое, применяется для сверления больших и глубоких отверстий. Режущая кромка у него выполнена в виде лопатки. Она может быть выполнена цельной, вместе с хвостовиком, а может крепиться с помощью борштанги или специальной державки.

3. Для глубокого сверления. Если предстоит просверлить особенно глубокое отверстие, глубина которого превышает 5 диаметров сверла, применяют длинное сверло, имеющее 2 винтовых канала. По этим каналам течет специальная эмульсия, охлаждающая инструмент в процессе работы. Каналы делаются либо внутри сверла, либо внутри припаянных к его задней части трубок.

4. Сверло одностороннего резания. Когда изготовляемое отверстие должно иметь особо точные размеры, берут сверло, предназначенное для резания только одной стороной. У него имеется опорная плоскость, а обе кромки для резания находятся с одной стороны от центральной оси инструмента.

5. Кольцевое сверло внутри полое. За счет такой конструкции оно высверливает в материале только узкое колечко. Это так называемые коронки.

6. Чтобы проделать в детали центровое отверстие, применяют специальное сверло, называемое центровочным.

Конструкция хвостовика

Существует несколько разновидностей хвостовой части данного инструмента. Перечислим их. Итак, хвостовик бывает:

• Выполненный в виде цилиндра;
• изготовленный в форме конуса;
• граненый, имеющий три, четыре или шесть граней;
• типа SDS.

Метод изготовления сверла

Сверло может быть выполненным из цельного куска металла (при этом диаметр его не более 8 миллиметров) или сплава (диаметром до 6 миллиметров). При этом используется особая сталь, имеющая название «быстрорежущая». Ее марки: Р9К15, Р18 или Р9.

Если диаметр сверла более 8 миллиметров, то оно изготавливается методом сварки. При этом та деталь, которая режет, делается из быстрорежущей стали, а хвостовик – из углеродистой стали.

Когда предстоит сверлить непрочные и хрупкие материалы, используют сверло, оснащенное пластинками из твердого сплава. На нем имеются канавки, которые могут быть прямыми, скошенными или винтового типа.

Какой формы отверстие нужно обработать

В зависимости от выполняемой задачи отличается и назначение сверл. Так, по форме отверстия они подразделяются на следующие типы:

• Конический;
• квадратный;
• ступенчатый;
• цилиндрический.

Чем покрывают сверла

1. Самое дешевое покрытие – это оксидная пленка черного цвета. Она предохраняет инструмент от ржавчины, а также защищает его от перегрева. Срок службы сверла, естественно, увеличивается.

2. Керамическое покрытие из нитрида титана является очень прочным. Оно продлевает жизнь инструменту не меньше, чем в 3 раза. Сверло с покрытием из TiN нельзя затачивать, иначе все его преимущества сойдут на нет.

3. Еще более высоким качеством и надежностью отличаются свёрла, покрытые TiAlN — титано-алюминиевым нитридом. При этом такое сверло может безотказно работать в 5 раз дольше, чем обыкновенное.

4. Примерно такого же качества покрытием считается карбонитрид титана, иначе, TiCN.

5. Работая с материалом высокой твердости, например, с керамогранитом или камнем, надо использовать самые прочные сверла – с алмазным покрытием. Им нет равных по прочности.

Разбираем плюсы и минусы инструмента

Назначение	Форма	Плюсы	Минусы
По металлу	Конические	Позволяют проводить работу в один этап	Не подходят для дрелей с малой мощностью
Ступенчатые	Подходят для создания углублений разной ширины. Достаточно сверления в один проход	Используются только для листового металла, имеющего толщину не более 2 мм
Спиральные	Надёжные, хорошо сохраняют заточку	Требуют использования изделий разной толщины для создания нужного диаметра отверстия
Корончатые	Подходят для создания больших углублений шириной свыше 30 мм	Несовместимы с обычными дрелями
По дереву	Кольцевые пилы	Могут применяться для ПВХ вагонки, пенополистирола и сотового поликарбоната	Установка подрозетников в поверхности из ОСБ или вагонки требует доработки отверстия лобзиком
Спиральные для древесины	Позволяют получить углубления высокого качества без вырванных волокон	Ограниченная область применения
Винтовые	Обеспечивают аккуратный и чистый срез, даже на сыром дереве
Балеринки	Дают возможность регулировать диаметр будущего отверстия
Перовые	Делают чистые края, без вырванных древесных волокон	При создании отверстия небольшой глубины в его центральной части остаётся бороздка от острия. Инструмент действует только при маленьких оборотах
Свёрла Форстнера	Позволяют создать углубления с аккуратными краями и плоским дном
По бетону, кирпичу и камню	Спиральные	Хорошо действуют с бетоном и кирпичом
Корончатые	Качественно выполняют работу	Требуют применения ударного бурения, поэтому не подходят для стандартной дрели
Винтовые	Конструкция обеспечивает хорошее отведение пыли
По плитке и стеклу	Корончатые	Большой диапазон диаметров	Требует плавного касания поверхности, без биения и неравномерного давления
Перовые	Прочность сплавов в конструкции	Малый выбор диаметров для сверления
