Соединение двух столешниц под углом 90 градусов

Еврозапил – безупречное соединение столешниц без швов

Гарантия долгой службы кухонной рабочей плоскости – это надежное соединение ее частей. Возможно соединение столешницы под прямым 90 градусов углом или по прямой, в случае, если метраж кухни позволяет осуществить расстановку по одной стене. Существуют три основных способа сращивания, но всегда нужно придерживаться одного результата – поверхность должна производить впечатление единого целого:

стык в стык без еврозапила;
с помощью Т-образного металлического профиля;
стык с использованием еврозапила.

Ознакомиться придется со всеми способами, не только с еврозапилом. После этого можно решить, как соединить столешницы между собой и сделать выбор среди этих вариантов.

Стыковочная планка

Cмотрите также Как сделать ключницу своими руками: 5 простых и гениальных идей

Выполнить соединение столешницы в углу, то есть в угловой кухне, можно и с помощью специальной планки. А именно Т-образной алюминиевой планки.

Для этого торцы столешницы нужно предварительно обработать, и нанести слой герметика. Планка вставляется между двумя частями столешницы, и закрывает собой шов.

У метода есть несколько достоинств:

сращивание получается прочным, надежным, а также долговечным;
шов эффективно защищается от влаги;
такое соединение можно применять возле мойки, а также в зонах повышенной влажности;
даже если панели разрезаны не под ровным углом, все равно планка скроет этот зазор;
подходит для кухонь с неровными стенками;
простая технология, которую можно применять своими руками.

Что же касается недостатков, то я бы назвал их условными.

Первый минус — это выступающий элемент над поверхностью стыка двух столешниц. То есть сделать соединение незаметным не получится. Но и не всегда в этом есть острая необходимость. Иногда планка наоборот вносит изменения в дизайн, а также выступает элементом декора.

Второй недостаток — это ограниченный выбор расцветок для соединительных планок. Идеально в тон столешнице удастся попасть не всегда. Но и это можно использовать грамотно. К примеру, сыграть на контрасте.

Минусы действительно условные, поскольку на долговечность, качество, а также прочность шва они никак не влияют.

Расчет деталировки углового стола своими руками

Столешница углового стола – по сути, его «лицо». Можно заказать ее нужной формы, со всеми скруглениями из МДФ с облицовкой из пленки ПВХ, шпона и других материалов. Дешевле выпилить из ЛДСП лобзиком. Вопрос только в облицовке торцов. Меламиновая лента легко клеится утюгом в домашних условиях. Но выглядит она не эстетично, не скрывает сколы и быстро истирается. Лучшим вариантом будет обхватывающий кант ПВХ (врезной, под него необходимо фрезировать торец по длине). Либо заказать выпил столешнице и обработку торцов ПВХ в мебельном цеху.

После того, как определились с видом столешницы (ее размеры и форма известны по чертежу), можно переходить к расчету опор углового стола.

Расчет деталировки тумбы под системный блок углового стола

Габаритные размеры тумбы под системный блок 800х250х450.

Состоит она из следующих деталей:

двух боковин,
двух полок (донышко и верх),
планок, к которым крепится столешница,
нижнего цоколя.

При расчете внутренних деталей между двух боковин нужно отнять толщину ДСП. То есть при габаритной ширине тумбы углового стола 250 мм ширина полок и цоколя равна 250-16х2=218 мм.

Ширину планок и высоту цоколя обычно делают одного размера, 80 мм.

Таким образом, мы можем записать расчет деталей в виде списка:

Донышко и полка 218х450 (2шт.)
Планки, цоколь 218х80 (3шт.)
Боковины 800х450 (2шт.)

Расчет деталировки тумбы с выдвижными ящиками для углового стола

Сначала составляется подробный эскиз, чертеж тумбы с выдвижными ящиками, с указанием всех размеров. Общие габариты тумбы – 800х400х520 мм.

Расчет деталировки тумбы с выдвижными ящиками для углового стола обычно условно делят на две части: отдельно просчитывают корпус, а потом сами ящики с фасадами.

Расчет корпуса

Конструкция корпуса тумбы с ящиками аналогична предыдущей: она так же состоит из двух боковин, дна, планок и цоколя. Нет только полки – ведь внутренность будут заполнять ящики.

Плюсы

Эстетичный внешний вид. Главным преимуществом еврозапила является то, какой кухня после него становится. Она приобретает более дорогие черты, и качественно выполненная работа сразу будет бросаться в глаза. Конечно, даже небольшие зазоры не останутся незамеченными, поэтому потребуется помощь профессионала.
Простота в уходе. Ухаживать за кухонной поверхностью, которая соединена с соблюдением правильной техники, будет одно удовольствие. Из-за того, что на месте стыков не будет зазоров, между ними не сможет скапливаться грязь и жир, что значительно упрощает уход за кухней.
Нет сырости. При установке столешницы применяется герметик, который обеспечивает защитные свойства стыкам, не давая попадать туда влаге и проникновению микробов. Таким образом полностью отсутствует сырость.
Гладкая поверхность. Достичь такого совсем не просто, в особенности если самостоятельно и без опыта выполнять еврозапил. Но качественное соединение на профессиональном уровне позволит стать кухонной поверхности гладкой.
Нет краев. При качественном еврозапиле не будут видны края, в особенности, если работа была проделана с кухонной поверхностью темного цвета.

Еврозапил

Следующий вариант — это стыковка с помощью еврозапила. Вообще про еврозапил столешницы уже говорилось детально. Но некоторые моменты стоит повторить, а также уточнить.

Стыковку выполняют после того, как предварительно по лекалам обработали торцевые части. Это и есть еврозапил. Для обработки элементов нужен фрезерный станок высокой точности. Так образуется замковое соединение. И здесь стяжка уже фактически не нужна. При сборке остается минимальный шов, толщина которого не превышает 1 мм.

У этого метода есть свои преимущества:

небольшие расходы на обработку;
не нужны дополнительные материалы;
привлекательный внешний вид;
на панелях под камень, а также в пестрых и темных тонах стык незаметный;
герметик дополнительно защищает от влаги.

Но у еврозапила есть и обратная сторона.

К недостаткам относятся следующие моменты:

не рекомендуется применять еврозапил возле мойки, чтобы туда не попадала влага;
на светлых столешницах еврозапил будет заметным визуально;
выполнить еврозапил можно только в условиях производства, где есть лекала и станки;
в домашних условиях сделать еврозапил почти невозможно.

Еще учтите, что евростыковка подойдет для мебели, устанавливаемой в помещениях с ровными стенами. Если даже немного отклониться от 90 градусов, сразу же появится зазор. А это для еврозапила считается недопустимым.

Акриловая столешница

Положительные свойства:

Надежная и долговечная. Любой скол или трещина устраняются с помощью шлифовального инструмента.
Не боится перепадов температур и высокой влажности.
Широчайший выбор оттенков.

Минусы акриловых изделий:

В домашних условиях нельзя обработать, для этого требуется специальный инструмент.

Для реставрации необходима шлифовальная машинка

Завышенная стоимость.

Установка столешницы на кухне своими руками – акриловая столешница

Так как своими руками акрил в домашних условиях не клеится, для этого вам потребуется обратиться в мебельную организацию и вызвать замерщика.

После этого специалист создает проект, на котором обрисовывает кухонный гарнитур и месторасположение электроприборов и мойки. Также отмечает, где будут располагаться деревянные бруски, через которые, собственно, и осуществляется крепеж.

Заранее просверлите стяжки в тех местах, где будут находиться деревянные бруски у акриловой столешницы.
Положите готовое изделие так, как оно должно лежать, согласно проекту.
Вкрутите саморезы.

Соединитель столешницы – еврозапил: скрытая стыковка (фото)

Способ обработки торцов, при котором используются лекала. Для его создания требуется фрезерный станок. Только на качественном оборудовании он получается безупречным.

Иногда еврозапил производят на раскроечном станке – это ощутимо снижает себестоимость продукции, однако торцы при таком экономичном производстве получаются с колебаниями в миллиметр и более. Поэтому при покупке следует проверять этот момент очень внимательно, особенно если цена сборной поверхности для кухни значительно снижена. Неаккуратно изготовленный стык не соединится так, как должно, останутся зазоры.

Правильно выполненные торцы после сборки образуют поверхность, на которой зазор не виден вообще – он есть, но ширина его составляет доли миллиметров. Если покрытие темного цвета, то будет непросто найти, где производился еврозапил столешницы (фото).

Такое идеальное качество получается только на фрезере, при этом лекала должны быть новыми или хотя бы не изношенными.

Способы соединения частей столешницы

Используются три вида соединения столешниц кухонного гарнитура:

стык в стык без еврозапила;
стык в стык с использованием еврозапила;
использование Т-образного профиля, изготовленного из алюминиевого сплава.

Еврозапил – это способ обработки торцов столешницы по лекалу. Он так и называется – лекальным. При этом срез торцов производится на фрезерном станке. Некоторые производители для того чтобы понизить себестоимость проводимых работ, используют для этого форматно-раскроечный станок. Плоскости торцов на таком станке получаются неровными с припуском в миллиметр или больше. Поэтому в итоге получается неполное прилегание плоскостей торцов и появления зазоров между стыкуемыми частями столешницы.

Обработанные на фрезерном станке торцы при стыковке могут образовать зазор, но он очень мал – доли миллиметра. Поэтому его не видно невооружённым глазом, и поверхность кажется цельной. Но это достигается при двух условиях: фрезерный станок должен стоять ровно, лекала должны быть не изношенными. К тому же на тёмных столешницах стык с еврозапилом практически не виден.

Но есть у этих двух видов соединения несколько недостатков. Так как еврозапил – это замковое соединение, то разворачивать части плоскости относительно друг друга нельзя – прервётся целостность конструкции и образуется зазор между частями. Поэтому если углы на кухне неровные, то при установке кухонного гарнитура в углу помещения останется зазор между стеной и столешницей. Если постараться закрыть зазор, сдвинув плоскость, то появится щель между частями столешницы. Можно скрыть зазор у стены настольным мебельным плинтусом. Но если кривизна угла большая, то и это приспособление не поможет.

Но, в том случае, если на кухню был заказан П-образный гарнитур, то решить сложившуюся проблему никакими способами не получится. Иногда, если кривизна стен в помещении небольшая, то лучше провести установку точно по стенам, а зазоры оставить между частями столешницы. Их впоследствии придётся закрыть Т-образной планкой.

Третий способ соединения кусков столешниц с использованием Т-образного профиля проводится без евростыка, потому что соединение закрывается сверху планкой профиля. При этом нужно учитывать, что основное требование к стыковке – это герметичность. Поэтому вертикальную стойку планки и торцы обрабатывают силиконовым герметиком.

У алюминиевого профиля есть ещё одно важное преимущество в сравнении с еврозапилом. Чаще всего части столешницы стыкуют в районе установки мойки, которую обычно монтируют в углу, ведь там производится подводка инженерных коммуникаций. Еврозапил имеет наименьшую защищенность от воздействия влаги, поэтому всегда присутствует вероятность, что в месте стыковки материал столешницы начнёт взбухать

В этом плане алюминиевый профиль – отличная защита, ведь он обрабатывается герметиком и по стыку, и по крыльям вертикальной планки. К тому же разъединить такое соединение практически невозможно. Его можно только разорвать. Поэтому, если под профиль попадёт вода, то крылья горизонтальной планки не дадут пластику разбухнуть

Еврозапил имеет наименьшую защищенность от воздействия влаги, поэтому всегда присутствует вероятность, что в месте стыковки материал столешницы начнёт взбухать. В этом плане алюминиевый профиль – отличная защита, ведь он обрабатывается герметиком и по стыку, и по крыльям вертикальной планки. К тому же разъединить такое соединение практически невозможно. Его можно только разорвать. Поэтому, если под профиль попадёт вода, то крылья горизонтальной планки не дадут пластику разбухнуть.

Соединитель столешницы – еврозапил: скрытая стыковка (фото)

Материалы

Но это не единственные возможные варианты. Угловые столешницы можно также изготовить из следующих материалов:

Акриловый камень («слабое место» – чувствительность к высоким температурам);
Стекло (крайне редкий случай);
Натуральное дерево (непрактично и дорого);
Мрамор или гранит (самые дорогие решения, но по качеству они также являются лидерами);
Металл (интересный и практичный вариант, который также встречается нечасто – пример можно увидеть на фото ниже).

Также существуют керамические и пластиковые столешницы. В результате оптимальным выбором по соотношению цены и качества можно считать угловую столешницу из постформинга: несмотря на то, что такой материал подвержен разбуханию под воздействием воды, такое происходит примерно в одном случае из трехсот, при этом в подавляющем большинстве таких инцидентов виноваты сами хозяева. При правильном уходе такая столешница прослужит очень долго. А про кухонные раскладные овальные столы можно узнать тут.

Как выбрать столешницу для кухни:

Как соединить столешницу

В том случае, когда кухонный гарнитур размещен не по прямой линии, а имеет довольно трудную конфигурацию, его столешница нередко представляет собой несколько разрозненных отрезков полотна, которые в итоге сборки предстоит грамотно объединить между собой. От того, насколько высококачественно это будет сделано, зависит не только внешний вид кухни, но и срок эксплуатации столешницы.

Вам понадобится

– шуруповерт;
– пистолет с силиконовым герметиком;
– крепеж;
– ярус.

Инструкция

1. Приступайте к соединению столешницы в том случае, когда все шкафы из нижнего ряда стоят на своих местах, объединены между собой крепежом, а также выставлены с поддержкой регулируемых ножек по высоте и по ярусу. В угловом шкафу прикручены уголки для крепежа, вырезаны все нужные отверстия. В верхних планках примыкающих к нему шкафов просверлены отверстия для крепежа столешницы.

2. Наблюдательно изучите комплект деталей при сборке угловой столешницы. Традиционно он состоит из 3 фрагментов и алюминиевых планок Т-образного сечения с отверстиями под шурупы. Разложите части столешницы по своим местам

Обратите внимание, дабы на всех шкафах с лицевой стороны нависание столешницы (около 4 см) совпадало друг с ином и другими шкафами кухни. Боковые торцы столешницы совместите с торцами шкафов при вставленных Т-образных планках

Подрежьте заднюю часть столешницы в том случае, если застыл кухни производился с учетом кривизны стен и столешница неплотно прилегает к задней стенке.

3. Прикрепите угловую часть столешницы к шкафу. Она крепится изнутри шкафа. Делать это комфортнее на пару, потому что столешницу сверху отменнее прижимать.

4. Прикрепите Т-образные планки к одной из оставшихся частей столешницы в месте стыка. Конец планки, совпадающий с внешним закругленным краем столешницы нужно подработать – убрать ребро жесткости, дабы кончик планки сумел вольно обогнуть внешний край столешницы. Опустите шуруп в отверстие в планке, посмотрите, не торчит ли его шляпка. Если она выдается на поверхности – раззенкуйте отверстие под шуруп, дабы шляпка его не торчала при вкручивании.

5. Поставьте боковой кусок столешницы на кромленый край. Силиконовым герметиком промажьте ту часть планки, которая будет прилегать к подготовленному куску. Плотно прижав планку, прикрутите ее шурупами. После этого нанесите силикон на иную сторону планки и прижмите эту планку к угловой столешнице. Плотно прижав столешницу к шкафу (отличнее на пару), прикрутите ее на место. Пока силикон не высох, удалите его остатки. Слегка торчащий кончик Т-образной планки с удаленным ребром жесткости загните по лицевой части соединения с подмогой легкого постукивания по нему молотком через маленький ломтик дерева. Вторую часть угловой столешницы сделайте подобно.

Способы соединения частей столешницы

Если столешница не является монолитной, для соединения частей полотен под необходимым углом применяются специальные технологии.

Стыковка через планку

Можно обеспечить качественную стыковку частей рабочей поверхности с помощью планки. Она крепится саморезами к торцу столешницы. При выполнении таких креплений предпочтительно использовать бесцветный силиконовый герметик, который предотвратит попадание влаги в незащищенный торец.

Декоративные соединительные планки используются при изготовлении недорогих гарнитуров. Они легко поддаются обработке, потому что выполнены из алюминия. Хорошо скрывают неровности швов. Эти факторы важны при изготовлении угловой столешницы для кухни своими руками.

Недостатками такого соединения можно считать выступающую над поверхностью столешницы деталь и скудную цветовую палитру алюминиевых профилей. Подобрать планки, которые сочетались бы по цвету с рабочей поверхностью, будет непросто.

Соединение стяжками

Стяжка – это специальная мебельная фурнитура, которая обеспечивает хорошее примыкание элементов угловой столешницы друг к другу. Перед врезкой стяжек размечают места их будущих креплений. Если в столешнице предусмотрены отверстия для встроенной техники, стяжки не должны в дальнейшем мешать ее установке. По этой же причине следует тщательно выверить места расположения врезной мойки или встраиваемой варочной панели.

Угловая столешница, соединенная с помощью стяжек, позволяет выполнить качественную стыковку деталей, но все равно не может конкурировать по жесткости с монолитным полотном. Поэтому стыковочным швам нужно обеспечить надежную опору при проектировании нижних кухонных модулей. В противном случае может произойти разрыв в месте соединения при надавливании.

Соединение кухонных столешниц с применением еврозапила

Надежное соединение частей рабочей плоскости помогает обеспечить еврозапил. При обработке торцов в этом случае используются лекала. Не использованные ранее лекала помогают достичь высокого качества работы. Чтобы еврозапил был высокого качества, для его создания используется фрезерный станок.

Еврозапил называют скрытой стыковкой, так как при правильном выполнении торцы соединяются в ровную поверхность, на которой не виден зазор. Эстетическая составляющая такого способа соединения очевидна, но он имеет ряд недостатков, которые нужно учитывать.

Еврозапил требует строгого расположения частей столешницы: при их смещении целостность конструкции нарушается и между частями образуется зазор. Поэтому при размещении гарнитура стены должны быть максимально ровными, а углы правильными.

Если столешница выполнена в светлых тонах, то стыковка деталей будет видна, поэтому предпочтительнее покрытие темного цвета: на нем непросто обнаружить место, где производился еврозапил.

Еврозапил невозможно осуществить в домашних условиях, для этого необходимы производственные мощности.

Как соединить столешницу?

Это несколько портило внешний вид изделия и появление специальных торцевых планок позволило исправить это недостаток. При этом планки устанавливаются независимо от конфигурации изделия, даже если оно имеет криволинейную форму, декоративный элемент устанавливается без проблем.

Установка осуществляется с помощью саморезов, для которых в их поверхности предусмотрены отверстия.

Стыковочная, щелевая, соединительная. Планку необходимо подбирать в соответствии с сечением постформинга с учётом его толщины, диаметра закруглений. Стяжка струбцинного типа позволяет выполнить надёжное соединение столешниц, она с усилием прижимает оба элемента друг к другу, исключая их последующее горизонтальное смещение. Столешница должна быть жёстко закреплена к каждому из нижних кухонных шкафчиков. Если шкафы имеют рёбра жёсткости, крепёж осуществляют через них. При отсутствии рёбер придётся использовать стальные уголки, их следует установить заранее.

Угловые шкафы не должны соприкасаться, зазор между ними закрывается вставкой. На фото вставка приготовлена, но ещё не установлена. Следует разметить и отрезать в размер по длине обе части столешницы, если распил не был произведён продавцом материалов. Использование стыковочной планки позволит закрыть небольшие огрехи и сколы, которые могут возникнуть при пилении постформинга, но всё же плиту нужно резать максимально аккуратно, дисковой пилой.

Теоретически, можно пилить хорошо заточенной ножовкой с мелкими зубьями и даже лобзиком, но в этом случае сложно обеспечить перпендикулярность пиленого торца поверхности плиты.

Образовавшаяся щель в углу элементов стола — результат того, что торец плиты запилен не перпендикулярно её поверхности, планка же притянута к неровно отрезанному торцу шурупами.

Сначала лучше отрезать ту часть столешницы, которая будет примыкать торцом к внутреннему углу стен, а уж затем, временно установив её на место, примерить и отрезать вторую часть.

Способы соединения частей столешницы

Используются три вида соединения столешниц кухонного гарнитура:

стык в стык без еврозапила;
стык в стык с использованием еврозапила;
использование Т-образного профиля, изготовленного из алюминиевого сплава.

Соединение столешницы через еврозапил

Как соединить столешницу?

В процессе проведения ремонтных работ большинство хозяев квартиры помимо замены отделочных материалов подбирают для своего жилища новую мебель. И нередко для того, чтобы в итоге все стояло на своих местах, мебель приходится немного видоизменять. Данная проблема очень часто касается кухонных столешниц.

Схема кухонной столешницы.

Например, в случае с угловой кухней. Если вы не хотите пользоваться услугами сборщиков мебели, то тогда данный вид работ вам предстоит осуществлять самостоятельно. Рассмотрим подробно, как происходит соединение столешниц и их правильная установка.

Стили угловой кухни

Классический дизайн предполагает четкие контуры мебели и обязательное наличие места для встраиваемой техники. Для создания классического интерьера используются дорогостоящие материалы.
Стиль кантри уместен в загородном доме. Интерьер может иметь простоватый и нарочито грубый вид. Особенность направления кантри – натуральность, поэтому материалы, которые используются при его создании, – это дерево и текстиль с неброскими принтами.
Мебельные конструкции в стиле хай-тек изготовлены из металла и стекла, что делает кухню строгой, но светлой и просторной.
Стиль модерн не обладает роскошью классики и аскетизмом хай-тека. Гарнитуры в стиле модерн просты, но красивы. Мебель в обстановке может быть практически любой, даже самой дешевой, главное требование к ней – удобство.

Поверхности из ДСП или МДФ – самые дешевые и при этом различные по фактуре и цвету. Популярный материал – нержавеющая сталь. Оригинально смотрятся поверхности из прозрачного или цветного стекла. Самые дорогостоящие материалы – натуральная древесина или природный камень, к тому же они требуют бережного обращения. Поэтому столешницы из искусственного камня могут быть предпочтительнее.

Сборка: евростык столешницы кухни

Сборка частей столешницы проводится с помощью стяжек-струбцин, как и сборка под планку.

Однако в случае соединения с еврозапилом придется тщательно контролировать взаимное расположение соединяемых частей до полного закручивания гаек – они должны быть строго на одном уровне. Соединение столешницы стяжками лучше проводить, предварительно зафиксировав обе части. Если появится смещение плоскостей, это можно исправить с помощью саморезов – просто подтянув выступившую часть до нужного уровня.

Плиты с этим типом соединения сложно и долго монтировать, но есть преимущество – можно заказать конструкцию практически любой конфигурации, в которой стыковка столешницы под углом не ограничивается ничем: сложной формы, с плавными поворотами.

Соединитель столешницы – еврозапил: скрытая стыковка (фото)

Установка столешницы на кухне своими руками – кварцевая столешница

Из недостатков можно выявить только большой вес и цену, но когда вы знаете ее положительные качества, то сразу становится понятно, за что такая стоимость:

Невозможно повредить. Поверхность материала обладают твердостью натурального камня, поэтому случайный удар ножа или кастрюли не оставит и следа.
Раскаленные сковородки также не опасны.
Цвет идентичен натуральным материалам.

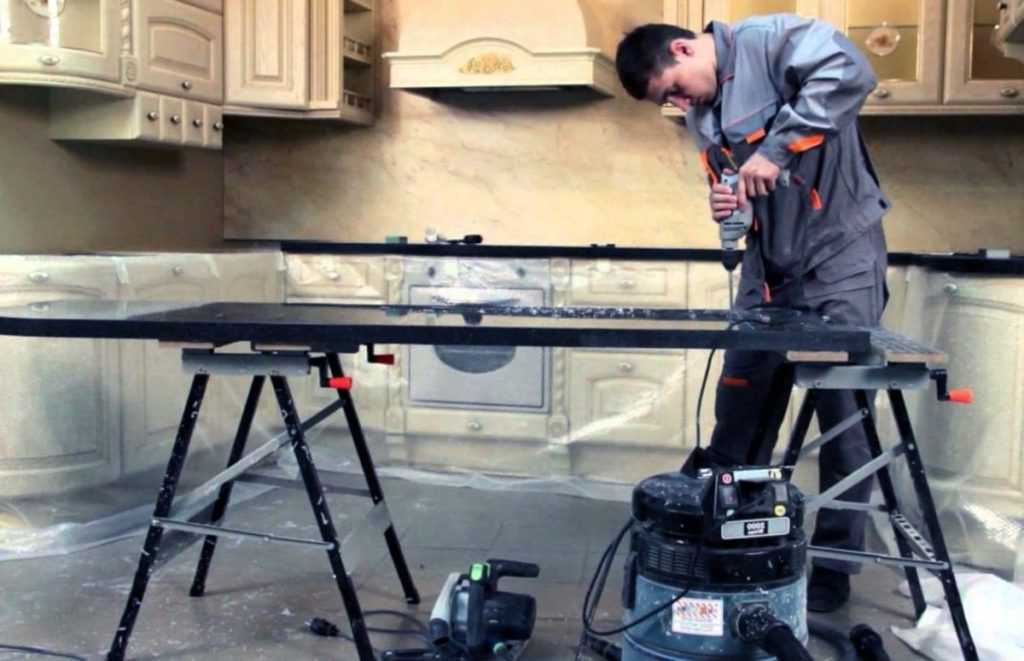

Установка кварцевой столешницы

Данный раздел аналогичен монтажу акриловой столешницы, потому как технология изготовления у этих материалов схожа. Поэтому в случае непрямой кухни вам следует обратиться к специалистам, которые произведут склеивание поверхностей.

Далее на фото можно посмотреть несколько вариантов столешниц всех перечисленных видов.

Керамогранитная столешница, которая весит несколько десятков килограмм

Акриловая столешница может быть двух видов: с матовой поверхностью и с глянцевой поверхностью

Пластик до сих пор остается востребованным материалом

Подводим итоги

Итак, мы выяснили, как производится соединение деревянной столешницы. Как видите, выполнить данную операцию можно и самостоятельно

Однако какое бы ни использовалось соединение столешницы (с планкой или без нее), важно принять меры по гидроизоляции. Нельзя, чтобы между торцами проникала влага

В противном случае срок эксплуатации такой конструкции будет небольшой. Выполняя соединение столешницы стяжками по правилам, можно получить прочную и износостойкую конструкцию. Срок эксплуатации может составить более десяти лет. При соединении столешницы планкой толщиной в полтора миллиметра немного ухудшаются эстетические показатели конструкции. Но благодаря этой планке закрывается зазор, а сама конструкция не прогибается.
