2 варианта сборки токарного станка по металлу своими руками

Пошаговая инструкция создания токарного станка

Логично, что подать универсальную инструкцию для создания токарного станка по металлу невозможно. Ведь каждый мастер сам определяет его размеры и особенности, выходя из своих потребностей и возможностей. Поэтому основной вопрос заключается в принципах и последовательности действий. Их мы и рассмотрим поэтапно.

1.Сооружение рамы

Изготовление цельной станины из чугуна дома невозможно. Поэтому для этих целей возьмите швеллера или профильные трубы из стали. Необходимо разрезать их в соответствии с указанными размерами.

Используя чертеж, нужно сварить их вместе, формируя раму. Не забывайте следить за тем, чтобы прямые углы были прямыми. Сделать это легко с помощью угольника, которым измеряйте ровность во время каждого стыка.

Место для работы лучше выбирать на цельной и ровной горизонтальной плите, которая обеспечит максимально ровную поверхность для строительных работ и минимизирует возможность перекосов.

2. Используя токарный станок, нужно выточить боковые стойки станины.

Боковые стойки

3. Собрать стойки вместе с направляющими.

На данном этапе также монтируются дистанционные втулки, которые находятся между боковыми элементами опоры.

4. Установить на направляющих втулки, которые крепят заднюю бабку.

Здесь же монтируется и резцедержатель. Они могут быть разной или одинаковой длины. В первом случае длинный компонент выполнит направляющие функции, а короткий будет поддерживать движущиеся узлы. Такая комбинация сделает рабочий ход заднего центра большим.

Втулки

5. Изготовить площадки, которые необходимы для прикрепления пиноли и суппорта.

Делают их из листа стали, толщина которого 0.8-1 см. После этого их прикрепляют к втулкам (удерживающие и направляющие). Для соединения берите болты на 6 мм в диаметре. Проделывая отверстия для них, точно проводите разметку, ведь в противном случае у вас получится перекос или заклинивание движущихся элементов оборудования.

Создание площадок

6. Монтаж ходового винта.

Есть два варианта: изготовить данную деталь на станке или взять необходимую часть от обычного стульчика, который может менять высоту. При этом обязательно нужно поставить бронзовые или латунные антифрикционные втулки в боковых стойках.  На ходовой винт монтируются штурвал с нониусом.

Винт главной подачи

7. Сборка станинной части заканчивается тем, что монтируется место, где крепится передняя бабка.

8. Следующим шагом является сбор передней бабки. Возьмите:

• основу подшипника;
• шариковые подшипники – 2 шт.;
• основной вал и шкивы;
• шпиндель.

Передняя бабка

9. Приступайте к сбору задней бабки. Здесь необходимо использовать:

• винт большой длины;
• втулки, которые имеют резьбу внутри;
• профиль из металла;
• рукоятку.

10. Производить контроль или регулировку соответствия осей центров.

11. Сбор суппорта.

Принцип работы на данном этапе схожий со сбором рамы. Необходимо на направляющие прикрепить втулки, установить нониус с винтом и малый штурвал.

Сбор суппорта и резцедержатель

12. Создание резцедержателя происходит из таких материалов:

• болты с диаметром 0.8 см;
• пластина из металла большой толщины.

Затем нужно ее монтировать на суппорт.

13. Используя сварку, сформируйте подрамник, где будет размещаться двигатель.

В качестве основы можно взять уголки или же трубы из профиля

Обратите внимание, что данный элемент станка будет поднимать или опускать двигатель. Это необходимо для избегания проблем при перебрасывании ремня на шкивах

Это необходимо во время перехода шпинделя с одной скорости на другую.

14. Установка и подключение электрического двигателя.

Произведя эту операцию, можно делать пробное включение.

Монтаж двигателя

Если все работает отлично, то остается покрасить своими руками токарный станок по металлу (включая все узлы). Это убережет станок от влияния времени, коррозийных процессов и сделает его более эстетически привлекательным. Ваше детище готово к работе!

Если же остались какие-либо вопросы, стоит посмотреть тематическое видео

Видео: токарный станок по металлу

Устройство и принцип работы

Перед тем как приступить к сборке самодельного токарного станка, следует изучить устройство самой простой установки. Соединение различных узлов и механизм работы даст больше понимания при сборке и во время работы. Кроме того, будет на что упираться в случае деформации или поломки самодельной установки.

К основным частям механизма относятся:

• рама;
• ведомый и ведущий центр;
• электрический привод;
• две бабки;
• упор для режущего инструмента;
• тиски или аналогичное приспособление для крепления материала.

Промышленные агрегаты немного отличаются по конструкции, но некоторые части легко заменить аналогами. Например, станина исполняет роль места для крепления основного механизма. Обычно это большой металлический корпус, но в случае самостоятельной сборки используется крепкая рама небольших размеров. Задняя бабка передвигается вдоль рамы или, как принято называть в токарной сфере, «основы». Передняя бабка устанавливается для размещения главного узла оборудования и крепится в неподвижное состояние.

На передаточный центр следует обратить особое внимание, ведь он соединяет ведущий центр с электродвигателем. Обычно именно в этой части кроются основные поломки

Через эту часть происходит передача напряжения, которое требуется для вращения заготовки.

Сборка самодельного токарного оборудования подразумевает использование качественных и прочных материалов. Для станины лучше подойдёт металлическая основа, уголки и профили из прочной стали. Это позволит надёжно фиксировать центры установки. Некоторые специалисты предпочитают раму из дерева, но такой материал подходит больше аппаратам с небольшой мощностью и производительностью. В ином случае древесина быстро деформируется, и фиксированный центр сместится.

На токарный станок ставят моторы мощностью от 200 ватт и больше. Самые слабые способны справиться с обработкой древесины, но не более. Именно из этих критериев и следует исходить, ведь мотор напрямую влияет на мощность и производительность станка. Чем мощнее будет мотор, тем быстрее и точнее он сможет обрабатывать детали. Для обработки металлических деталей следует ставить мощный и надёжный мотор.

Последнее, на что стоит обратить внимание, — это способ вращения. В самодельных станках используют цепную или ременную конструкцию

Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня. Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей.

Существуют модели и без передаточной части. Обычно такая конструкция выстроена так, чтобы ведущий центр крепился непосредственно к валу электромотора. Различные схемы, видео сборки токарки по металлу помогут в этом нелёгком деле.

Создание токарного станка

Самостоятельно проще всего сделать лобовую модель токарного станка. Этим оборудованием легко пользоваться и оно имеет все необходимые функции и способно работать как с металлическими, так и с деревянными изделиями.

Благодаря тому, что тип устройства оборудования простой, и никаких специфических деталей для него не потребуется, срок службы такого станка будет внушительным, благодаря тому, что вышедшие из строя детали можно заменить в любой момент.

Видео:

Начинается работа с выпиливания двух деревянных стоек, в которых нужно проделать отверстия для болтов и вставить туда болты, пользуясь гайками.

Начиная работу, проследите, чтобы диаметр отверстий и гаек совпадал. Прежде чем начинать делать станок, посмотрите видео – так вам легче будет работать.

Чтобы стамеска или резец при работе оборудования были устойчивы, вам нужен будет резцедержатель или, по-другому, подручник.

Резцедержатель является необходимым для комфортного изготовления станка собственноручно. Дощечка, находящаяся снизу, должна иметь скошенный угол и полосу из металла, которая сможет предотвратить деформацию стамески во время работы станка.

Горизонтальная дощечка должна быть оборудована прорезью, которая позволит контролировать и управлять движением подручника.

Следующий этап работы – закрепить саму заготовку с помощью гаек, чтобы она была надежно закреплена, но в то же время могла свободно двигаться – после этого можно считать настольный станок готовым к использованию.

Не забудьте повторить все процессы его создания по видео, чтобы убедиться, что вы все сделали правильно.

Видео:

Обработка заготовки происходит путем вращения в две стороны, что позволяет придать детали нужную форму. Такой простой способ обработки на самом деле дает хороший результат и позволяет получить разнообразные детали очень высокого качества.

Для работы вам понадобится электродвигатель с минимальной мощностью (около 250-500 Вт), однако, если у вас его нет, то для станка можно приобрести электромотор любого вида, например, принадлежавший ранее швейной машинке.

Благодаря тому, что мощность для станка требуется минимальная, вы можете использовать оборудование практически от любого устройства ЧПУ.

Чтобы сделать токарный станок из дрели, необходима определенная последовательность действий. Передняя, задняя части и бабка легко изготавливаются самостоятельно. Как делается бабка, передняя и задняя часть станка и суппорт вы можете посмотреть на видео – оно сделает все процессы простыми и понятным.

Для рамы, чтобы изготовить токарный станок из дрели, можно использовать швеллер или деревянный брусок, а также уголок или любой другой сортовой металл.

Самодельный токарный станок по металлу может быть использован не только для того, чтобы обрабатывать детали.

Вы можете насадить на одну из мини-частей, составляющих вал электродвигателя, круг для шлифования и затачивать на нем инструменты, либо шлифовать и полировать поверхности.

Также можно установить на вал патрон для сверления или переходник, и тогда самодельный токарный станок станет пригодным для процесса фрезеровки пазов, либо создания сверловых отверстий в теле изделий из металла и дерева.

Самое важное – правильно собрать сам станок, его центр, а потом уже добавлять к нему новые части, по мере того, как вы начнете осваивать этот инструмент и научитесь с ним работать. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей

Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.

ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК

В этой конструкции уже можно достичь определенной точности фрезерования за счет фиксации заготовки и перемещения ее и двигателя с вращающимся буром с помощью направляющих салазок по трем осям. Используемые детали:

Заявленные характеристики: Ход продольных салазок: 50mm Ход поперечных салазок: 30mm Диаметр сверла: 1-6mm Ширина зажимаемой детали max: 25x35mm Материалы для обработки: дерево, пластик, мягкие металлы Вес: 2.8kg Размер: 290 * 160 * 200mm Станок в сборе:

Вес:

Бур используется тот же самый, что и в вертикальной версии станочка, но еще добавляется фиксатор заготовки (снова пластик):

Максимально раздвинут:

Фрезеровку можно проводить с помощью салазок по трем направлениям: право-лево, вверх-вниз и вглубь детали:

Если потренироваться можно добиться определенного ожидаемого результата. Например, проточить паз в дереве или овальное (относительно

Тут прошу сильно не ругать: «Пианист играет, как умеет…»

При определенной тренировке пространственного мышления (как вращать ручки по осям одновременно..) можно даже «вырезать» что-то похожее на буквы:

… но пластиковый фиксатор заготовки, портит картину: деталь, как бы ты не затягивал, постоянно норовить выскочить из него, т.к. нет нужной жесткости и сами губки фиксатора изнутри гладкие (что лечится наклейкой на них абразива типа наждачки). Если приложить большее, чем нужно усилие, его можно вообще сломать. В общем, станок работает и, даже, неплохо, но на заготовках, с большой площадью контакта с губками фиксатора.

Видео горизонтального фрезерного станкак Содержанию ▲

О стоимости и покупке б/у аппаратов

Не приобретайте самый дорогой из имеющихся на рынке станков — скорее всего, для решения ваших задач может найтись не уступающая по качеству, но более дешёвая модель. Однако не стоит впадать в крайности и покупать разрекламированный мини-станок, якобы умеющий всё и имеющий при этом подозрительно низкую цену. Лучше всего подойти к вопросу основательно: прочитать все отзывы о моделях, пообщаться с продавцами, почитать различные источники по теме и лишь потом сделать выбор.

Есть и другой вариант — купить бывшее в употреблении оборудование. Это обойдётся вам дешевле, но чтобы не рисковать купить неисправный станок, попросите продавца перед покупкой предъявить всю техническую документацию на него. Не рекомендуем вам приобретать аппарат, если этих документов у человека нет. В таком случае, если он сломается, вы даже не сможете починить его, потому что не сможете узнать, какую деталь заказать.

Кроме того, нужно на месте проверить качество работы мини-станка. Проверьте, как хорошо вращается шпиндель, насколько точно ведётся обработка — так же, как указано в техпаспорте, или нет. После удовлетворительного результата осмотра можно приобретать аппарат.

Основные характеристики

Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

Процесс сборки токарного станка

Собранный своими руками станок позволит выполнять в домашних условиях достаточно сложные операции, кроме этого, при помощи него может быть осуществлена при необходимости заточка различных заготовок.

Легче всего своими руками собрать станок лучкового типа, схема работы которого не слишком сложная. Для его сборки потребуется не только соответствующий материал, но и инструмент, а также чертеж.

Стойки должны иметь жесткую конструкцию и не расшатываться при работе агрегата.

Для укрепления деревянных стоек, а также резцов, рекомендуется использовать подручник, который можно изготовить из двух досок. Подручник для резцов должен иметь возможность свободно вращаться.

При изготовлении своими руками всех элементов станка следует использовать только профессиональный инструмент.

На видео, которое размещено ниже, рассказано о том, какой инструмент необходим для работы и как самостоятельно собрать токарный станок, при помощи которого может выполняться как заточка заготовок, так и многие другие операции.

Видео:

У нижней дощечки самодельного агрегата рекомендуется сделать угол скошенным, кроме этого, его следует укрепить полоской железа, что поможет предотвратить деформацию стамески резцов в процессе движения.

Для того чтобы фиксировать заготовку, которую необходимо обработать, используют гайки, которые должны не только прочно ее укрепить, но и дать возможность двигаться в заданном направлении под ход резцов.

Для этих целей можно использовать небольшой двигатель с малой мощностью. Он позволит производить несложную обработку самых разных заготовок.

Также, используя соответствующий инструмент, данный агрегат можно дополнительно оснастить насадкой под шлифовальные круги, что еще больше расширит его возможности.

Кроме этого, рекомендуется продумать и установку переходника под сверлильный патрон.

Более подробно о том, как имея под рукой весь необходимый инструмент и материал, собрать своими руками станок, рассказано на видео, размещенном ниже.

Шпиндель

Наименование данного элемента происходит с немецкого языка и переводится как «веретено». Эта деталь являет собой вал, который оснащен механизмом для крепления заготовки, которая обрабатывается. Обычно вал делается с отверстием, в котором обрабатываются пруты. Шейка шпинделя конусную или цилиндрическую форму.

Основные нормы в работе шпинделя:

1. Точность оборачивания – оно настраивается, исходя от стандартов, и имеет прямую зависимость от предназначения самого устройства, его точности.
2. Жесткость самого шпиндельного узла – данное требование также выполняется, исходя от общепринятых стандартов.
3. Виброустойчивость – она ни в коем образе не является определителем качества обрабатываемой детали.
4. Быстрота оборотов шпинделя – чем большая быстроходность этого узла, тем выше качество готового изделия.
5. Несущая способность – этот параметр почти полностью зависит от качества шпиндельных опор и жидкости для смазки устройства.
6. Долговечность – данный пункт зависит только от качества подшипников.
7. Нагрев, допустимый для подшипников.

Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя. Он должен равномерно и легко вращаться.

Примеры мини-токарных станков

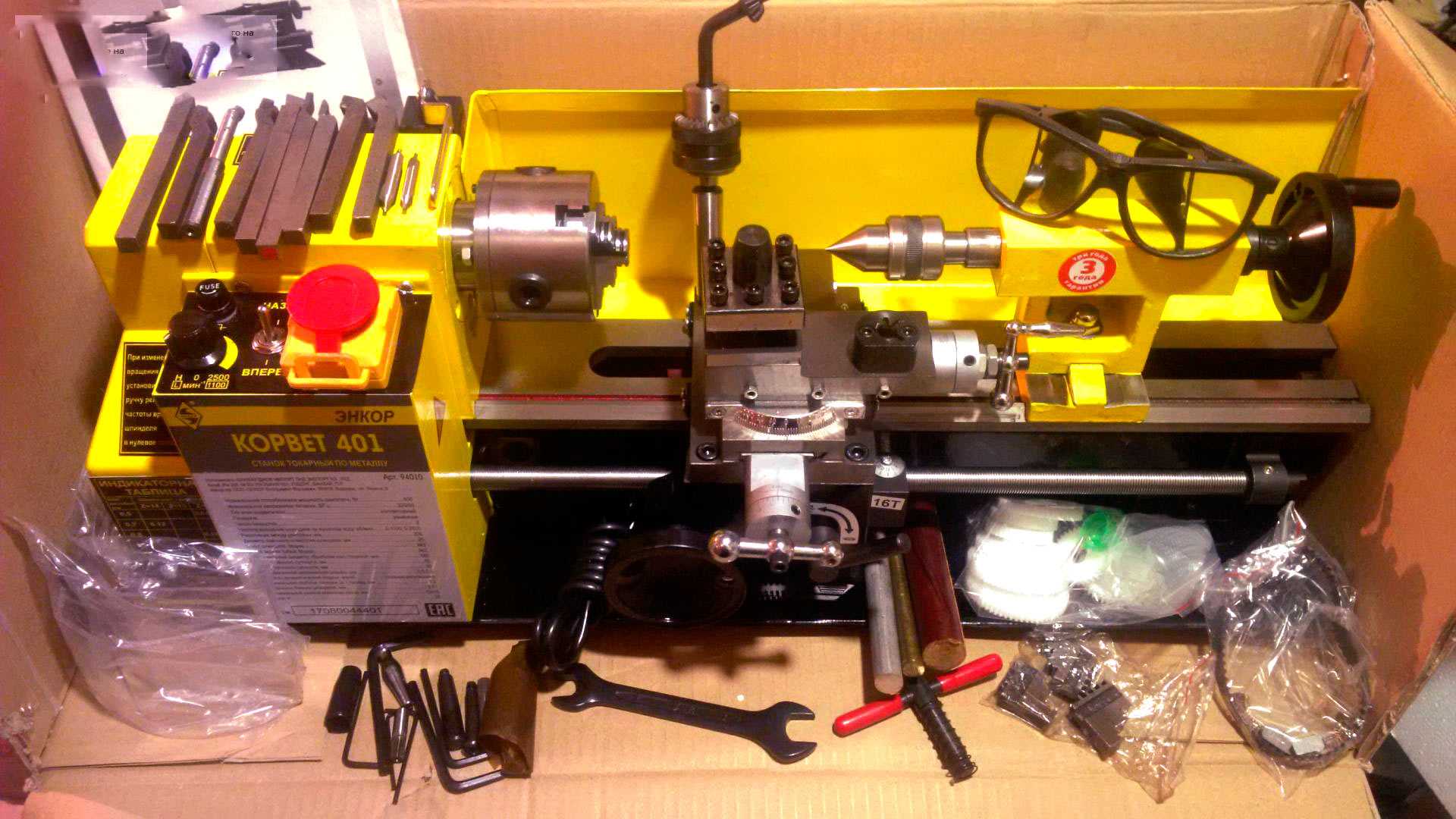

1) Корвет 401

Данный станок предназначен для обработки металлических изделий и из пластмассы.



В устройстве Корвет 401 предусмотрены следующие элементы:

v пиноль и центр бабки;

v суппорт поворотного типа и поперечный;

v поддон для стружки, образующейся в процессе работ по пластмассе либо металлу;

v фланец шпинделя;

v каретка.

v станина и салазки;

v самоцентрирующийся токарный трехкулачковый патрон;

v передняя бабка;

v резцедержатель;

v защитный щиток и кожух гитары;

v аварийный выключатель станка;

v рычаг для крепления резцедержателя;

v колпак на электрическом двигателе (на щетках);

v маховик пиноли;

Мини токарный станок имеет несколько рычагов, с помощью которых производят:

• выбор стороны, куда передвигается каретка;

• изменение скорости;

• управление направлением, в которое вращается шпинельный узел;

• управление подачей суппортов;

• автоматическая подача;

• фиксирование пиноли в необходимом положении.

Вспомогательными элементами станка, для обработки металла относят: болты для фиксации инструментов, гайки бабки (задней), винт, который задает движение каретке, резиновую ножку, индикатор. В комплектацию (заводскую) поставки станка включены все выше перечисленные элементы.

У шпиндельного узла значение радиального биения не больше 0,1 мм. Станку присвоен 1 класс электрической безопасности.

Особенности конструкции токарного станка по металлу «Корвет 401»:

• Коллекторный двигатель;

• Наличие большого выбора оснастки;

• Присутствует реверс вращения шпинделя;

• Имеется ременная передача, которая делает работу станка малошумной и предохраняет двигатель от перегрузки;

• Имеется магнитный пускатель, который исключает самопроизвольный пуск после временного отключения электропитания;

• Присутствует реверс подачи каретки;

• Поворотный суппорт для конического точения деталей небольшой длины

Имеются лимбы с делением шкалы 0.025 мм для точной подачи суппортов;

• Плавная регулировка вращения шпинделя в двух диапазонах;

• Возможность нарезать метрическую резьбу практически с любым шагом дает комплект сменных шестерен;

• Станок имеет таблицу для настройки станка при нарезании резьбы;

• Имеется индикатор нарезания резьбы для точного попадания резца в ручей предшествующего прохода при нарезании резьбы;

• Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта;

• Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале;

• Станок комплектуется поддоном для сбора стружки;

• Имеется защитный кожух с концевым выключателем для безопасной работы.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

Отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Двигатель от стиральной машины выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.
