Делаем светодиодную подсветку в шкафу при открытии двери

Основные понятия при выборе подсветки

Мы рекомендуем выбирать LED ленту вместо галогенных ламп. LED-ленты:

  • Компактней.
  • Экологичней (внутри колбы нет ядовитых паров).
  • Экономичней (потребляют меньше электроэнергии).

Светодиоды различаются по цветам. Бывают одноцветные. Чаще всего выбирают:

  • Синий.
  • Зеленый.
  • Фиолетовый.

Бывают многоцветные. Это так называемые RGB ленты.

Различаются по плотности диодов. В нашем случае достаточно 30 штук/метр.

Когда есть риск, что ваш шкаф может подтопить, в таком случае выбирайте ленты с защитой от влаги. Они называются закрытого типа и обозначаются IP65 или IP68.

Классов всего три: IP33, IP65 и IP68. Первая лента выполнена открытым способом, в ней нет защиты от влаги (защита обычно силиконовым корпусом).

Под сумму мощностей светодиодов подбирается блок питания с запасом 30% (запас нужен при перепадах тока, что время от времени бывает при работе диодов).

Обратите внимание, какое напряжение у светодиодов. Блок нужно выбирать исходя из этой цифры

Обычно это 12 или 24 вольта.

Иногда в схему добавляется регулятор яркости. Для одноцветной ленты применяются диммеры, для многоцветной – контроллеры.

Конструкция светового короба на светодиодах

Некоторые производители под видом новых технологий используют экономически неоправданные решения в производстве, например PVC отражатели, световые модули на основе большого количества светодиодных кластеров. Это значительно удорожает конструкцию без существенного влияния на эксплуатационные характеристики.

Рассмотрим простую и доступную конструкцию лайтбокса.

Для самостоятельного изготовления лайтбокса нам понадобятся:

  • Лист тонкого (8-10 мм) акрилового стекла с минимальным коэффициентом преломления;
  • материалы для каркаса;
  • крепёжные элементы (соединительные уголки, саморезы);
  • светодиодная лента повышенной яркости;
  • лист ПВХ для задней и боковых стенок;
  • инструменты (дрель, отвёртка, пила).

Конструкция каркаса


Каркас должен обеспечивать хорошую жёсткость конструкции. Для небольших размеров конструкции в качестве супербюджетного варианта можно использовать даже обычную доску либо мебельную плиту. При изготовлении более массивных лайтбоксов лучше использовать стальной либо алюминиевый профиль. Главное обеспечить устойчивость конструкции к атмосферным воздействиям, если короб находится вне помещения.

Передняя панель

Для изготовления передней панели используются прозрачные материалы – силикатное стекло, акриловое стекло, прозрачный ПВХ лист. У ПВХ наименьший коэффициент преломления, но и самая высокая цена.

Наиболее практичным вариантом является акриловое стекло. Оно дороже силикатного, но значительно устойчивее к ударам и нагрузкам. Впрочем, при создании небольшого короба площадью до 0,5 м.кв возможно использовать и обыкновенное оконное стекло толщиной 3-4 мм.

Корпус светового бокса

Корпуса всех лайтбоксов изготавливают из листового поливинилхлорида (ПВХ). По соотношению цена/надёжность этот материал вне конкуренции.

Основное требование к материалу – достаточная механическая прочность, светонепроницаемость, устойчивость к атмосферным явлениям и защита внутреннего содержимого бокса.

Конструкция светоизлучающих элементов

Для подсветки светового короба используют светодиодные модули либо светодиодную ленту. С появлением компактных лент повышенной яркости применение светодиодных модулей экономически не выгодно.

С целью равномерной подсветки светодиодную ленту монтируют в один-два ряда по внутреннему периметру короба. Внутренность самого короба должны быть покрыта материалами с высоким светоотражающим коэффициентом. Можно рассмотреть использование для этой цели обыкновенной белой глянцевой краски либо белой самоклеющейся плёнки.

Процедура изготовления светового короба:

Преимущества светодиодного освещения

Светодиоды представляют собой специфические проводники, которые вырабатывают свет в процессе прохождения электроэнергии. Химический состав светодиодов может отличаться, и от этого напрямую зависит яркость излучаемого ими светового потока. Установка подсветки шкафа светодиодной лентой не всегда осуществляется напрямую, из-за того, что лента может треснуть или перегреться. В данном случае непременно следует использовать стабилизатор напряжения.

Светодиодная лента – это своеобразная планка из гибкого материала, одна сторона которой способна приклеиваться к поверхности основы (шкафу, зеркалу, потолку, полу и т.д.). На второй стороне находятся светодиоды с резисторами. На любой ленте имеются сегменты по 5 см, на которых находятся 3 светодиода и нарисована специальная разметка, показывающая, где можно делать разрезы. Все светодиоды последовательно соединены цепью.

Преимущества светодиодной подсветки шкафа:

  1. Лента устойчива к незначительным механическим воздействиям, а потому ее можно не бояться случайно зацепить одеждой, рукой или вешалкой.
  2. Долговечность – качественная светодиодная лента при корректной эксплуатации и наличии стабилизатора напряжения способна работать более 10 лет в режиме 15 ч в сутки.
  3. Разнообразная цветовая палитра подсветки – светодиоды могут гореть белым, желтым, красным, зеленым, голубым, фиолетовым и другими цветами. Вы сможете подобрать подсветку под любой интерьер. Также в продаже имеются инфракрасные и ультрафиолетовые светодиоды, которые будут отлично смотреться в современных интерьерах в стиле хай-тек.
  4. Яркое освещение.
  5. Светодиодам не нужно времени для разогрева – они сразу начинают работать в полную силу.
  6. Невысокая стоимость – даже самые качественные светодиодные изделия доступны в цене.
  7. Вы можете применять светодиодные ленты с разными углами излучения.
  8. Это экологически чистый продукт.
  9. Лента абсолютно безопасна, поэтому ее можно устанавливать даже в детских шкафах.
  10. Светодиодная лента способна работать при любой температуре в помещении (в разумных пределах).

Как подобрать светодиодную ленту

В большинстве случаев для подсветки выбирают SMD-светодиоды, которые отличаются по числу кристаллов (от 1 до 4 шт.), по размерам (от 1,06х0,8 мм до 5х5 мм) и по характеру свечения (монохромные или цветные). Перед приобретением ленты определитесь с типом желаемого освещения. Так, для светодиодной подсветки для кухни под шкафы лучше всего выбирать SMD 50х50 с тремя кристаллами, поскольку такая лента дает яркий и равномерный световой поток. Очень красиво смотрится такая подсветка под низ шкафчиков, если на полу кухни уложено глянцевое покрытие – свет отражается от поверхности и создает эффект «парящей» мебели.

Если вы хотите сделать подсветку скорее декоративной, чем функциональной, то используйте ленту с однокристальными светодиодами SMD 35х28.

В зависимости от частоты размещения светодиодных элементов на ленте бывают следующие разновидности:

  • по 30 шт. на 1 м погонный;
  • по 60 шт. на 1 м;
  • по 120 шт. на 1 м;
  • по 240 шт. на 1 м.

Соответственно, чем больше светодиодов рассредоточено на 1 м ленты, тем выше стоимость изделия. Также от этого зависит мощность электропотребления и степень яркости светового потока.

Также ленты классифицируют по способности противостоять влажности. Изделия с маркировкой IP20 не способны выдерживать высокую влажность, поэтому для кухни их лучше не использовать. Лента IP65 характеризуется средним уровнем влагозащиты и подходит для кухонных шкафов. А вот маркировка IP68 означает, что лента вовсе не восприимчива к воздействию влаги, поэтому ее можно использовать для подсветки аквариумов, шкафчиков в ванной комнате, бассейнах и т.д.

Блок питания

Выбирать блок питания следует только после того, как вы определились с мощностью и характеристиками светодиодной ленты. Блоки бывают разных размеров и мощностей

Необходимо вычислить оптимальный вариант, чтобы силы работы трансформатора вдосталь хватало на полноценную работу ленты, но при этом важно, чтобы он был не слишком мощным

Для расчета подходящей мощности блока питания возьмем в пример ленты длиной 5 м с маркировкой SMD 5050 12 Вт. Умножьте мощность ленты 12 Вт на ее длину 5 м – получится 60 Вт (общая мощность). Но если купить 60 Вт блок питания, этого будет недостаточно, поэтому всегда надо учитывать небольшой запас. Умножьте общую мощность ленты на коэффициент 1,25 и получится 75 Вт. Именно такой трансформатор в этом случае и нужен.

Подбор светодиодной ленты

Установка подсветки стеклянных полок в шкафу, ванной и так далее начинается с подбора соответствующей светодиодной ленты.

Светодиодная лента (LED) представляет собой полосу диэлектрика определенного размера, на которой закреплены токопроводящие дорожки и светодиодные лампы. Для удобства использования она дополнительно комплектуется:

  • контактными площадками;
  • резисторами, необходимыми для ограничения используемого тока;
  • клеевой основой, защищенной слоем пленки.

Составляющие компоненты

Чтобы корректно подобрать ленту для ванной комнаты, кухни или иного помещения, необходимо учитывать:

  • тип свечения;
  • яркость свечения;
  • класс защиты;
  • качество;
  • производителя.

Разновидности типов свечения

Настенные полки из стекла или иных материалов подсвечиваются лентами двух видов:

  1. однотонными (SMD);
  2. многоцветными (RGB).

Однотонные ленты могут выдавать свечение только одного цвета, SMD – комплектуются кристаллами:

  • белого цвета (W). Основное преимущество – самая низкая стоимость;
  • синего цвета (B);
  • зеленого цвета (G);
  • красного цвета (R).

В специализированных магазинах можно найти ленты с розовым, фиолетовым и бирюзовым свечением, которые отличаются высокой стоимостью.

SMD разных цветов

Разноцветные ленты используются исключительно в качестве декоративного дополнения, а изделия белого цвета также можно устанавливать как дополнительную подсветку рабочей зоны. В зависимости от типа белое свечение может быть:

  • теплым (2700 К и менее);
  • нейтральным (4 000 – 4500 К);
  • холодным (6000 К и более).

Разновидности белого свечения

Многоцветные ленты комплектуются одновременно кристаллами трех основных цветов (красный, зеленый и синий) и могут менять тон в зависимости от приоритета пользователя.

RGB лента для подсветки полок

При монтаже многоцветной ленты требуется установка дополнительного оборудования – контроллера, который будет определять режим ее работы. В зависимости от вида оборудования можно создать эффекты мерцания, попеременной смены цветовой гаммы, беговой дорожки и так далее.

Определение яркости

Следующий существенный параметр – яркость подсветки зависит от таких факторов, как:

  • размеры установленных светодиодов;
  • плотность установки диодов на ленте.

Производителями выпускаются ленты с размерами диодов:

  • 3,5х2,8 мм, позволяющие получить световой поток мощностью 0,6 – 5 люменов;
  • 5,0х5,0 мм (до 15 люменов);
  • 5,6х3,0 (до 18 люменов).

Типовые размеры светодиодов

Еще одним параметром, определяющим яркость, является плотность расположения светодиодов на ленте. Выпускается продукция со следующим количеством диодов на 1 м:

  • 30;
  • 60;
  • 120;

Диоды могут быть расположены как в один, так и в два ряда.

Количество диодов на 1 м

Выбор класса защиты

Все LED ленты отличаются по степени защищенности от проникновения влаги, что существенно важно для выбора, например, в ванную комнату. Производителями изготавливаются:

Производителями изготавливаются:

  • IP20, не имеющие никакой защиты от влаги. Из таких лент изготавливается подсветка под полками, расположенными в «сухих» помещениях (гостиная, спальня, офис и так далее);
  • IP43/44 предназначается для использования в ванной комнате и для кухонной мебели, то есть в помещениях с небольшим количеством влажности;
  • IP 54/55 позволяет сделать профиль для подсветки полок, расположенных на улице;
  • IP67/68 предназначается для благоустройства фонтанов, бассейнов и так далее.

Разновидности LED лент по защищенности от влаги

Основные технические параметры ленты: размеры светодиодов, их плотность и уровень защищенности от влаги указываются в маркировке.

Расшифровка маркировки

Проверка качества

Чтобы подсветка полок светодиодной лентой прослужила длительный интервал времени, важно не только правильно подобрать технические параметры, но и определить ее качество при выборе. Качественная продукция имеет следующие отличительные признаки:

  • аккуратные края ленты, все оборудование на ней расположено ровно, без перекосов, сдвигов в ту или иную сторону и так далее;
  • все диоды светят одинаковым цветом и с одинаковой яркостью;
  • на ней установлены резисторы не менее 150 Ом;
  • после сгиба до угла в 60° лента на какое-то время остается в заданном положении

Делаем подсветку

Итак, профиль закреплен, пора позаботиться о том, чтобы полочка красиво светилась.

Вставлять ленту в профиль – дело не слишком приятное, но результат стоит трудозатрат:

  • Пластиковые вставки нужны, чтобы лента не касалась металлических частей – это в значительной степени предохранит электросеть от замыканий.
  • Если это — ваша первая полочка, позаботьтесь, чтобы торцы оставались открытыми, так ленту будет проще вставить.
  • Если торцы закрыты, придется использовать подручные средства – что-нибудь тонкое, но не слишком острое. Например, подходит пилка для ногтей. С ее помощью ленту заталкивают в паз профиля. Подойдет и тонкая пластмассовая линейка, она даже удобнее – можно подоткнуть ленту сразу по всей длине.
  • После того, как лента окажется внутри профиля – вставьте стекло.

Подсвечиваем полку в шкафу

Светодиодная лента – замечательная штука, которую вовсе не обязательно вставлять в какие-то там пазы. Одна сторона у нее великолепно приклеивается к любой поверхности, будь то стекло, пластик, дерево или металл. Поэтому оформить таким образом получку на держателях не составит ровным счетом никакого труда.

Вам нужны:

  • собственно лента, лучше без силиконовой оболочки;
  • блок питания расчетной мощности;
  • провода (можно взять обычные, которыми соединяются бытовые акустические колонки);
  • паяльник;
  • канифоль;
  • припой;
  • изолента;
  • дрель;
  • сверла.

Перед тем, как паять ленту, можно потренироваться на чем-нибудь другом. Но если вы в себе уверены и знаете, как это делается, можете начинать прямо с ленты, в принципе, ничего страшного в этом нет:

  1. Рассмотрите ленту – на ней обязательно есть сегменты длиной по 5 см, на которых расположены 3 лампочки и есть значки, где ленту можно надрезать.
  2. Нарежьте ленту на отрезки нужной длины.
  3. Спаяйте светильник нужной конфигурации (если хотите, чтобы светодиоды располагались по периметру, ленту можно попробовать просто в нужных местах согнуть).
  4. Подключите то, что получилось, к блоку питания, и проверьте.
  5. Наметьте на стенке шкафа над полкой или под ней места крепления ленты.
  6. Просверлите отверстия для провода.
  7. Вставьте провод в отверстия.
  8. Поставьте полку
  9. Наклейте ленту на стенку шкафа.

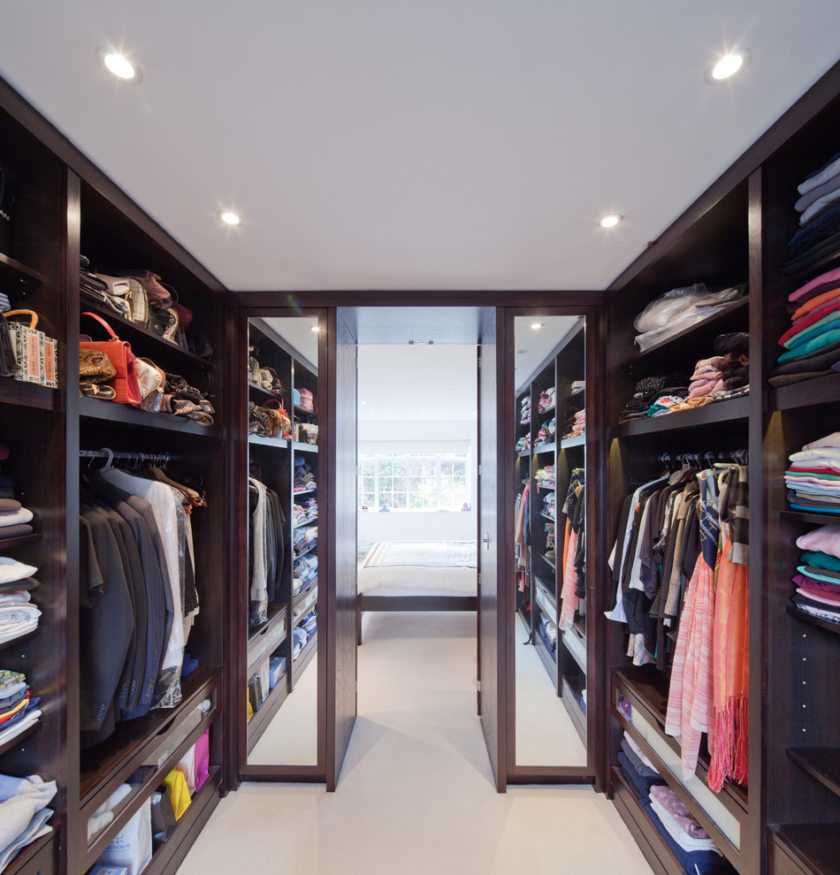

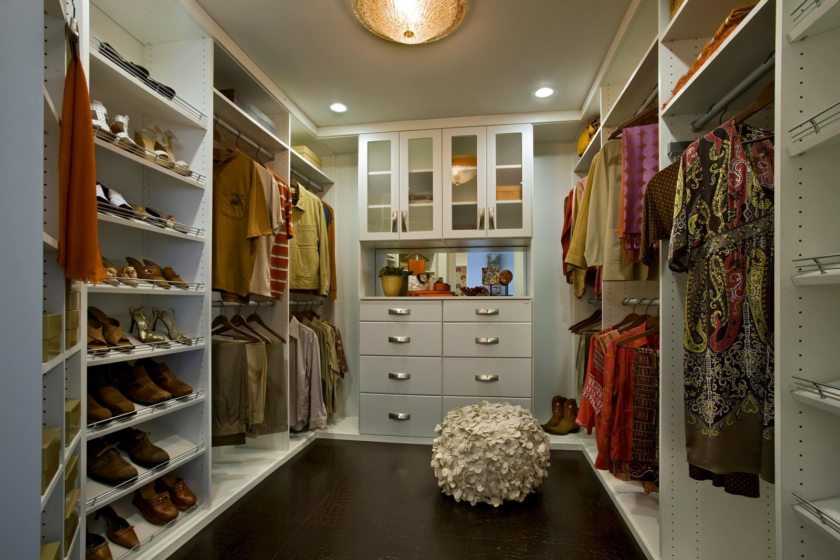

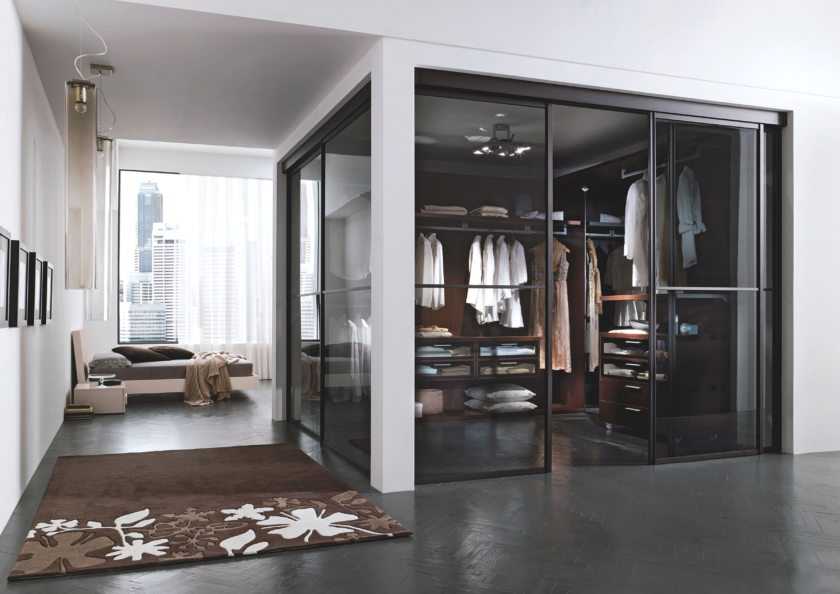

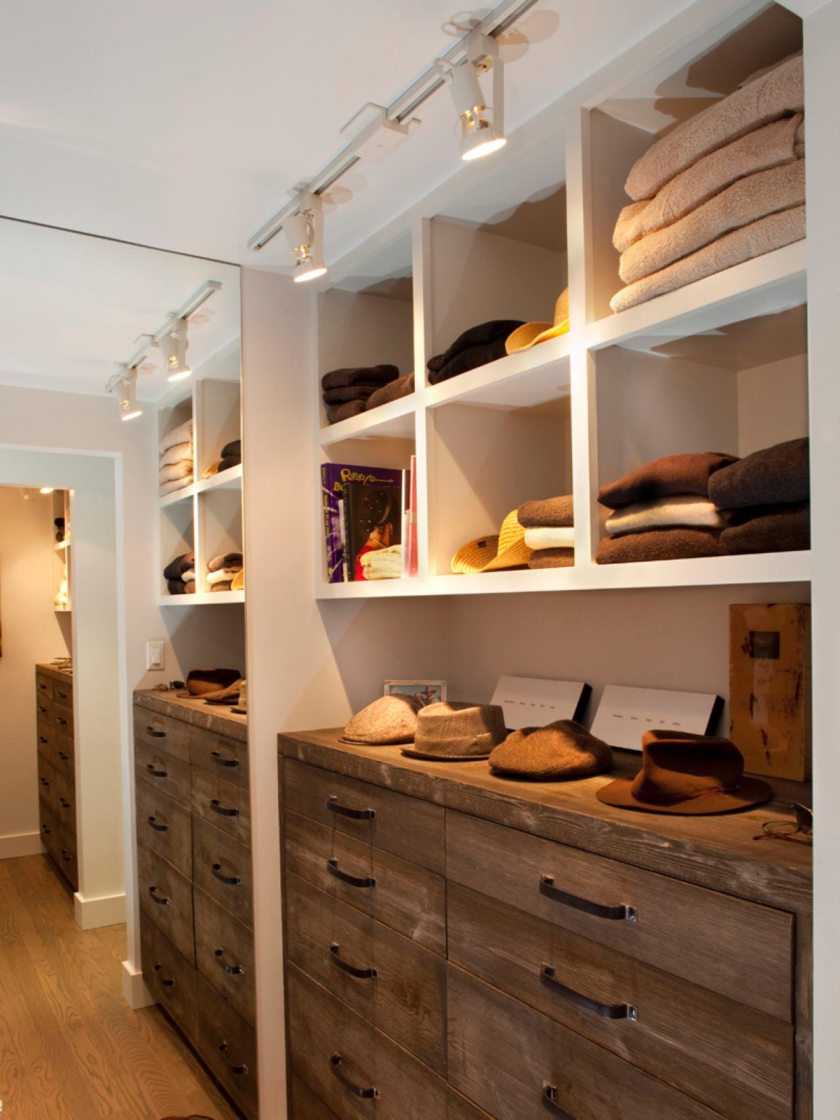

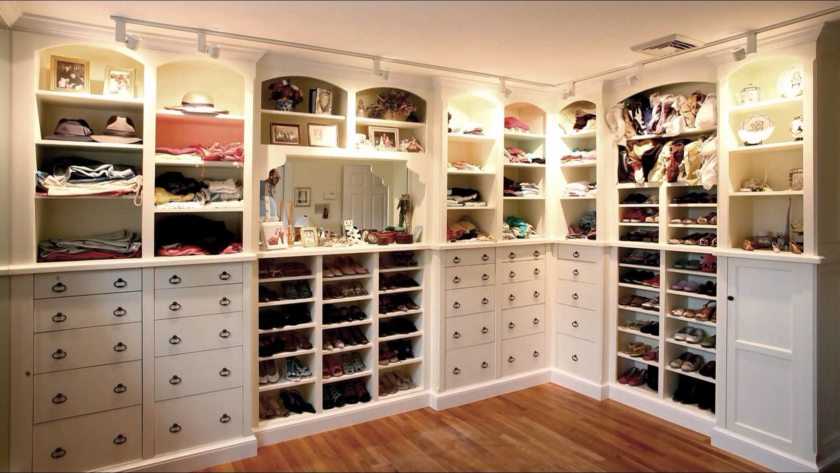

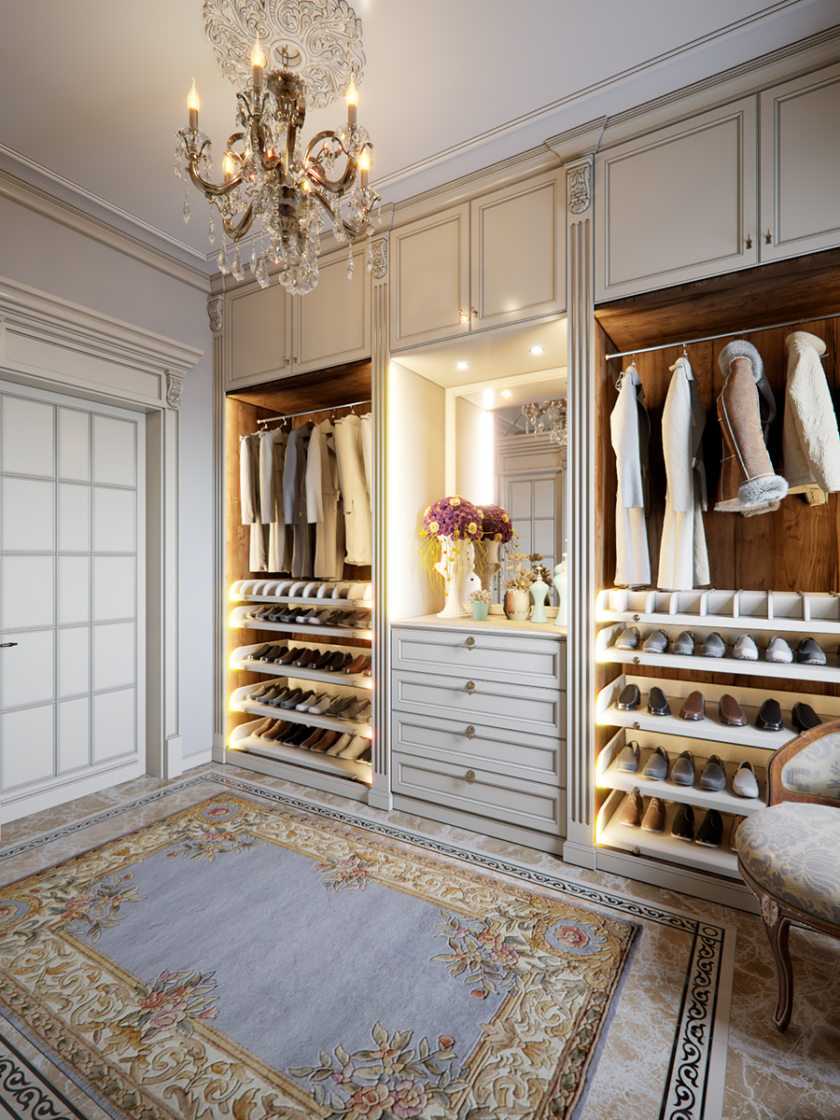

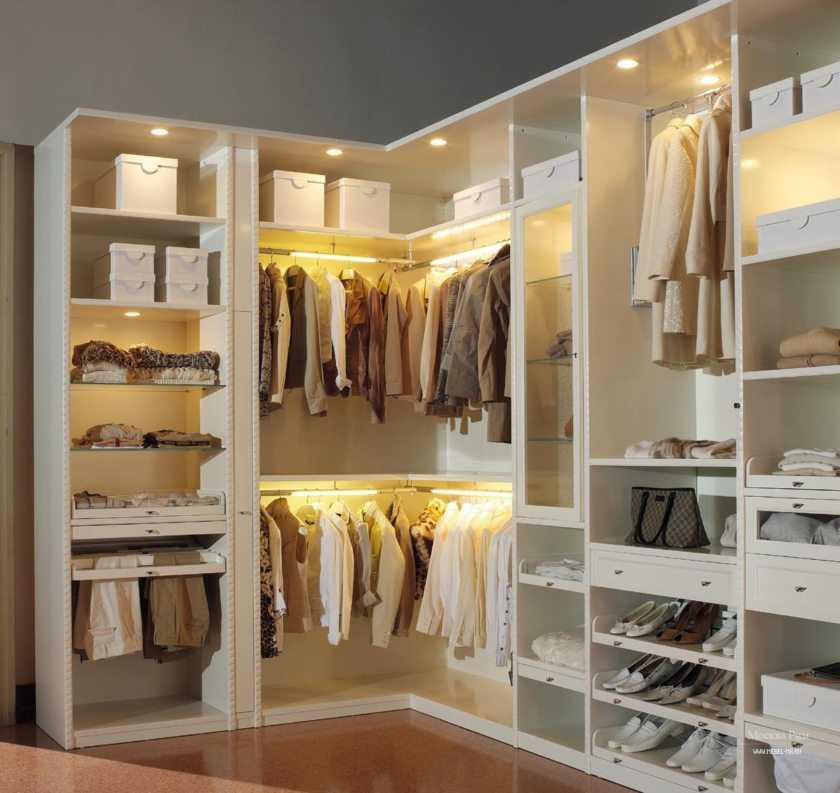

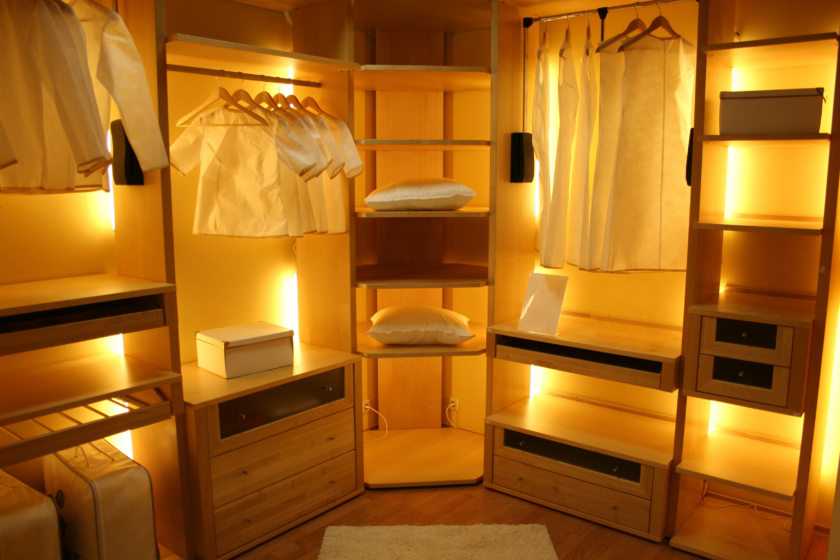

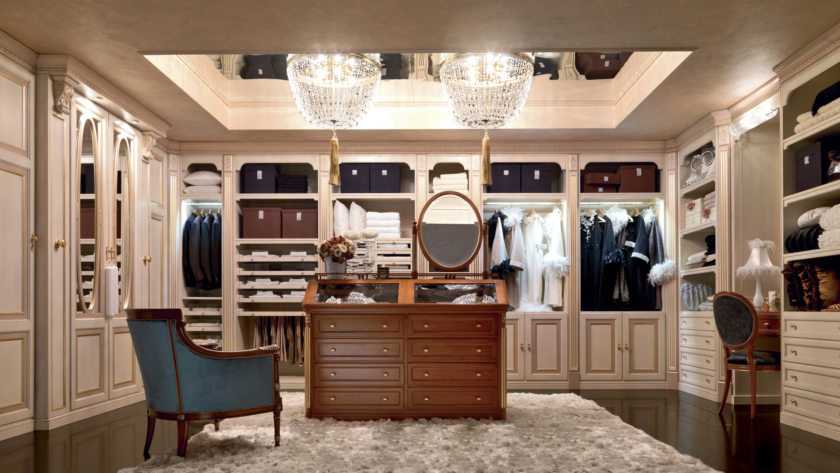

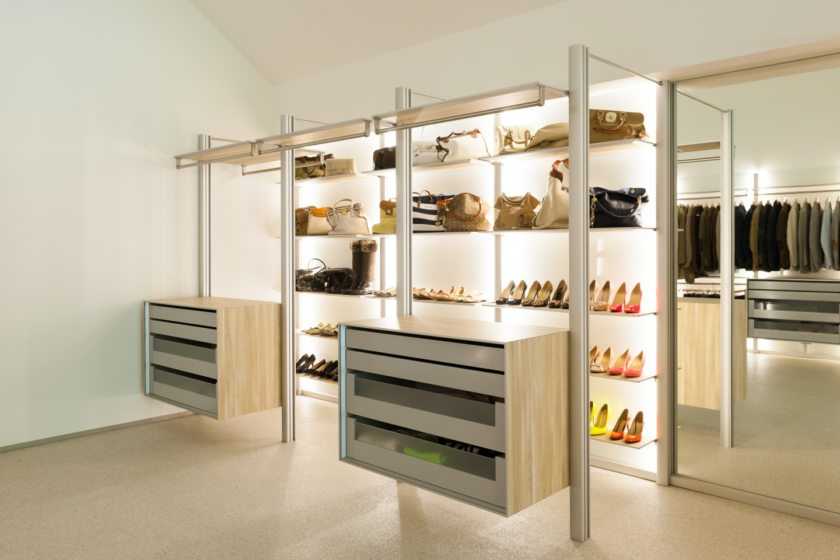

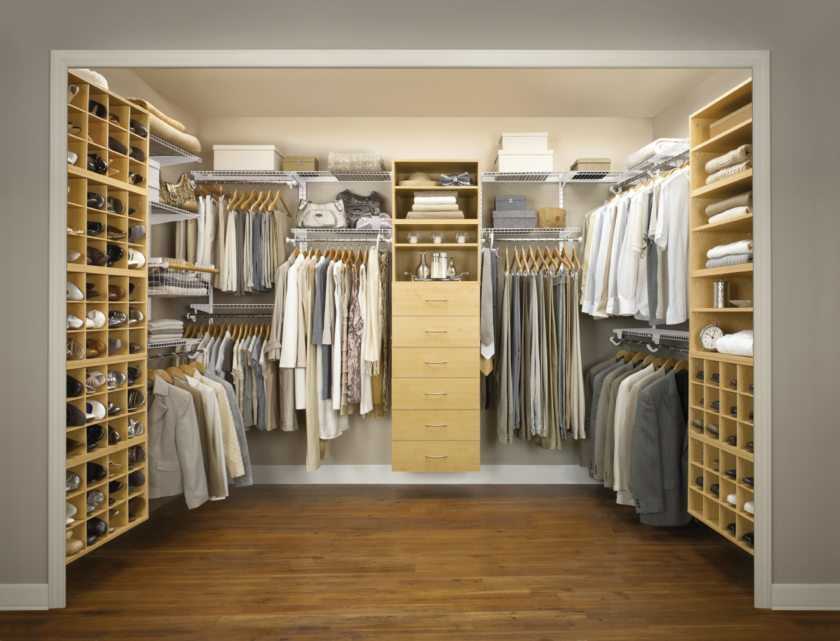

Подсветка в шкаф — 70 фото идей правильной организации

Покупая новый шкаф в свой дом, вряд ли кто ни будь, задумывается о его внутреннем освещении.

Чаще всего обустраивая комнату, атрибут располагают таким образом, что свет туда практически не попадает.

А ведь на самом деле подсветка в шкафу это очень удобно. Установив дополнительное освещение, Вы легко сможете в любое время суток перекладывать вещи с одной полки на другую.

Система выглядит следующим образом: когда открываются двери шкафа, происходит автоматическое включение, при закрытии – отключение.

Содержимое статьи:

Основные понятия при выборе подсветки

Современные шкафы – купе оснащены галогенными лампами

При выборе данных атрибутов мебели стоит обратить внимание на некоторые нюансы

Галогенные лампы нужно включать, при помощи стабилизатора, так как они чувствуют малейшие перепады электросети. При неправильном использовании ламп и их постоянной работе сокращается срок службы.

На замену галогенному освещению пришли светодиодные лампы Led. Они помогут не только со светом в шкафу, но и некоторым образом повлияют на внешний вид интерьера комнаты.

Нужно учесть тот факт, что светодиодная подсветка в шкаф намного дороже галогенной системы. Но это не пугает потребителей, ведь во время использования она позволяет максимально сэкономить затраты электричества. Светодиодная система освещения имеет целый ряд положительных характеристик.

  • создает температуру, которая отличается от обычной комнатной атмосферы.
  • Минимальное потребление электричества.
  • Стойкая к перепадам сети.
  • Прочная к механическим повреждениям.
  • Оснащена регуляторами интенсивной подачи света.
  • При эксплуатации не нагревается.
  • Не содержит химических материалов.

Правильное использование данной системы позволит на протяжении семи лет не заменять лампы.

Самостоятельное подключение светодиодного освещения

Далее речь пойдет о том, как сделать подсветку в шкафу. Внутреннюю подсветку лучше осуществлять со светильниками Steinel они изготовляются с встроенным датчиком, который реагирует на движение.

Для начала нужно выбрать схему подключения. Иногда монтаж проводится таким образом, что датчик будет выполнять функцию еще и выключателя.

Но в большинстве случаев кабель питания не был подведен и возможности подключение нет. Питающий провод можно провести несколькими способами: открытым – от потолка к стенке и закрытым с помощью специального кабеля.

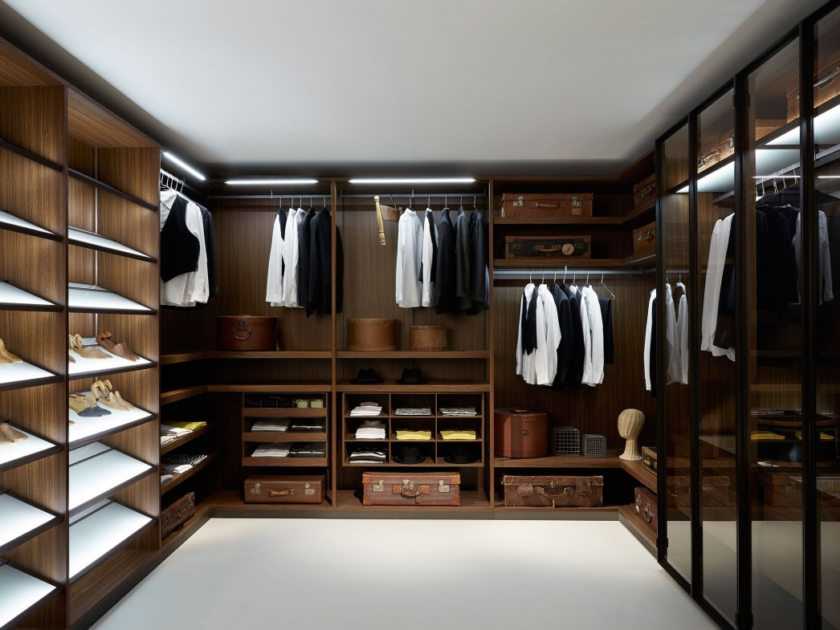

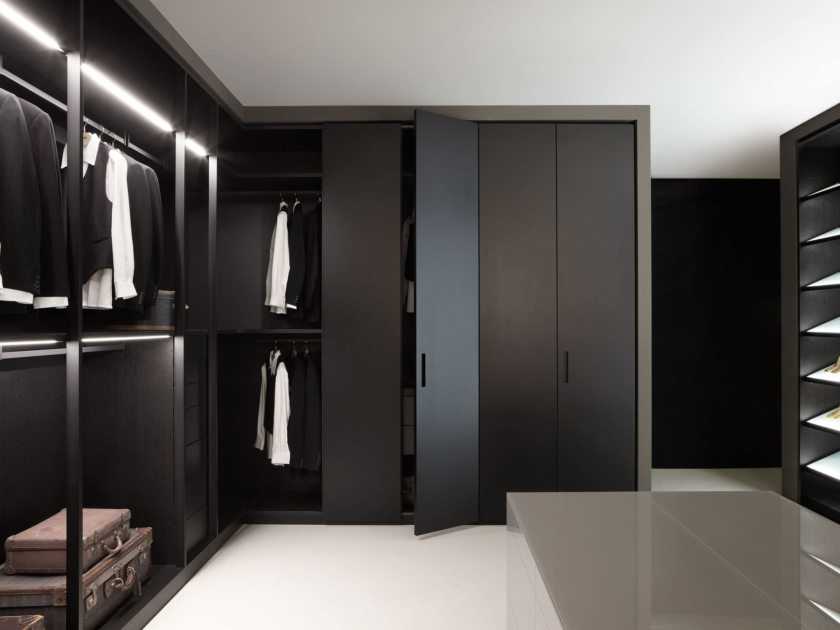

Освещение в шкафу светодиодной лентой

Встроенная подсветка в шкаф осуществляется благодаря светодиодной ленте. В нынешнее время, она продается в каждом магазине электроники в катушках с определенной длинной или вымеряется в нужном количестве.

Учтите, что кроме ленты нужно приобрести: клеммы для соединения проводков, коннектор с контроллером и шнур со штекером.

Первым делом соедините блок питания с проводом, а потом с контроллером. К нему подходят два проводка — коротких и один тонкий. Для надежности при подсоединении обязательно зачистите их от изолированного покрытия, чтобы в дальнейшем контакт был идеальным.

Далее четыре шнура разных цветов на контроллере должны совпадать с оттенками проводов на самой ленте и только тогда паяльником или клеммами соедините их. Проверьте, правильно ли работает система и если не возникло никаких проблем, смело приклеивайте светодиодную ленту в шкаф и можете пользоваться.

Вот так легко можно справиться с самостоятельным подключением внутреннего освещения шкафа в Вашей комнате.

Перекладывать вещи станет намного легче, а иногда это приносит даже удовольствие ответственным хозяйкам. Экспериментируйте и все получится.

Работа по резке стекла и его дальнейшей обработке

Если вы решили, что в вашем интерьере будут присутствовать полки, выполненные из стекла, то самое время задуматься о том, как правильно их сделать. Возможны два варианта решения. Это изготовление на заказ в специальной фирме либо самостоятельная работа.

Хотите сэкономить или просто научиться работать со стеклянным материалом? Тогда последующая информация вам пригодится. Вам потребуется:

  • стеклорез хорошего качества;
  • шлифмашинка ленточного типа, зернистость используемой для работы шкурки должна соответствовать значению в 120 ед.;
  • линейка.

Светодиодная подсветка способна прослужить до 100000 часов непрерывной работы.

Для того чтобы работа доставляла удовольствие, вам понадобится, как уже отмечалось выше, линейка и крепкие руки. Речь не о силе, а об уверенности. Для удобства резки стекла лучше всего приобрести масляный стеклорез. И если вы собираетесь резать стекло впервые, то лучше немного потренироваться

Обратите внимание, что специалисты не советуют делать повторный надрез стекла, так как таким образом вы поцарапаете стекло. Достаточно одного раза, после которого его нужно разломить по намеченной черте

Статья по теме: Как правильно пользоваться электрическим водонагревателем

Итак, помимо резки, немаловажным фактором считается осуществление обработки стеклянных срезов. Это необходимое условие, так как в процессе эксплуатации и работы очень легко можно порезаться о его острый край. Помимо безопасности, обработка придаст эстетичный внешний вид стеклянному изделию. Как уже было сказано выше, для этих целей обычно используют шлифмашинку ленточного типа. Но если такой нет, то выполнить эту процедуру вы сможете и ручным способом. Только приготовьтесь, что на нее уйдет достаточно большое количество времени.

В результате этих действий вы предотвратите распространение пыли от стекла в атмосфере помещения. Это необходимо, так как такая пыль очень вредна для здоровья человека. Обязательно используйте средства индивидуальной защиты, такие как респиратор. И еще использование воды при шлифовке позволяет получить в конечном итоге прозрачную поверхность кромки. Если шлифовка будет проводиться без воды, то кромка останется матовой.

Применение клея

Люди, которые заинтересованы в том, как прикрепить светодиодную ленту к кухонному гарнитуру, часто для этих целей пользуются клеем. Выбирается только суперклей, который обладает высокой адгезией и быстро высыхает. Он позволит надежно прикрепить ленту, поэтому она не отпадет при разных воздействиях.

Желательно пользоваться клеем в виде геля, так как он прост в применении. При этом не требуется наносить клей на всю поверхность ленты, так как достаточно пользоваться каплей на 5 см ленты. Наносится клей непосредственно на поверхность шкафчиков или иных частей кухонного гарнитура.

Виды и методы монтажа подсветки

Сделать подсветку полок самостоятельно можно в самом разном исполнении. При этом работа в большинстве случаев проста. Рассмотрим виды установок светодиодной подсветки для стеклянных полок:

Торцевая

Торцевая подсветка. Чтобы подсветка была с торца стеклянной полки, лента устанавливается с оборотной стороны полкодержателя. В другом случае ее можно приклеить к плоскости полкодержателя.

Традиционная подсветка. В таком варианте изготавливается обычная подсветка для предметов, расположенных на стеклянной полке. Лента приклеивается к стене в верхнем или нижнем положении.

Торцевая подсветка стеклянной полки

Подсветка с торца полки. В таком варианте подсветки получиться сделать равномерное свечение с внешнего торца полки.

Подсветка матового стекла. Если в вашем интерьере используется матовое стекло, то смонтировать светодиодную ленту можно в любом из перечисленных вариантов. Например, приклеить в алюминиевый профиль.

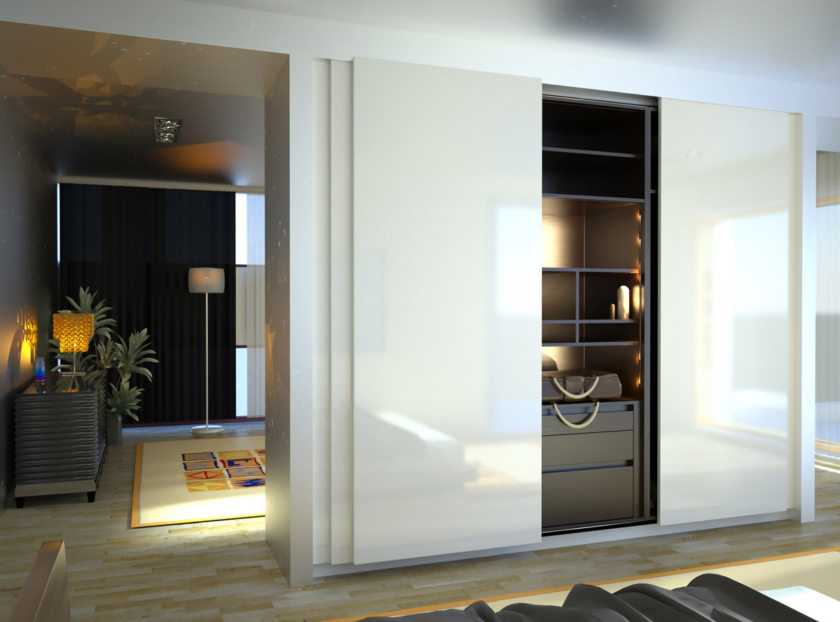

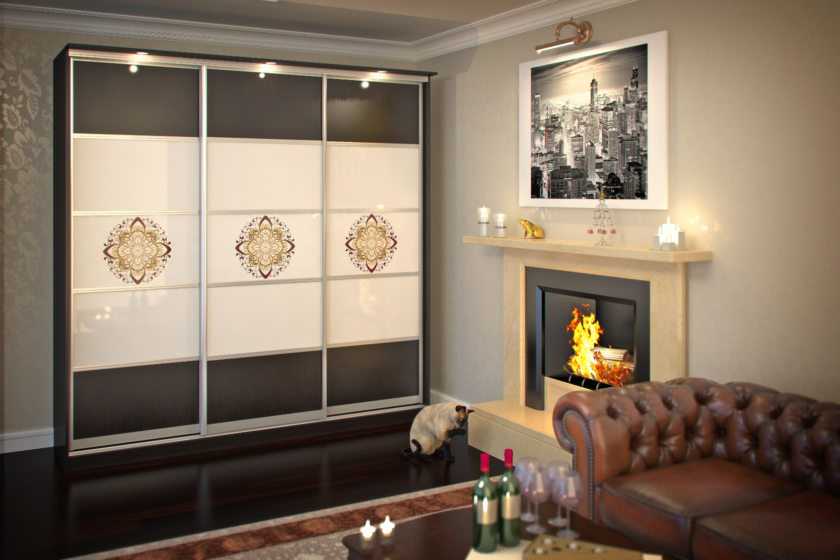

Установка подсветки для шкафа-купе, врезка светильников.

Использование дополнительных элементов для шкафа-купе обеспечивает комфорт при эксплуатации изделия в домашнем интерьере. Создание вспомогательных устройств в системе конструкций мебели совершенствует технические возможности деталей и вносит особый колорит в дизайн помещения. Установка подсветки в шкаф-купе внутри корпуса создает условия для освещения внутреннего наполнения.

Подсветка оснащена фотоэлементами, которые реагируют на свет. Включение лампы происходит при открывании дверей шкафа, соответственно, если двери закрываем, то на фотоэлемент перестает попадать источник света – подсветка отключается. Также применяется контактный выключатель на дверях, дверь открывается – срабатывает включатель. Установка такой подсветки довольно проста. Закрепляем светильник на край верхней полки, выводим проводку к источнику электроснабжения.

Для высверливания в панелях и полках шкафа-купе под разъем электропроводки используем сверло или “перо” нужного диаметра. Данная схема установки подсветки возможна при комплексном комплекте в светильнике. Для самостоятельной установки внешней или внутренней подсветки используются лампы с наименьшей отдачей тепла – галогенные, люминесцентные, светодиодные.

Врезка светильника в панель с составлением электроцепи.

Врезные галогенные светильники устанавливаются с помощью врезки в панель шкафа, используется коронка под диаметр блока светильника. Обычно в лампе для мебельной подсветки используется напряжение в 12 вольт, мощность от 15 до 50 ватт

Для подключения в цепи применяем трансформатор, который преобразует 220 в 12, следует обратить внимание на мощность трансформатора – она должна быть не меньше (лучше больше), чем совокупность подключаемых ламп. Например, у нас в цепи три лампочки 12 вольт по 20 ватт –подключаем трансформатор 12 вольт, 60 ватт.

Чем больше мощность в галогеновой лампе, тем больше теплоотдача – данный факт очень важен для безопасности материалов, находящихся вблизи лампы! Используйте рекомендации производителей галогеновых ламп! Теплоотдача светодиодных – наименьшая, а светоотдача наибольшая, чем у других ламп. Для них также используются понижающие трансформаторы (блоки питания).

Во то время, когда происходит сборка шкафа-купе, монтаж подсветки более предпочтителен.

Как сделать полоску с подсветкой своими руками при помощи алюминиевого профиля

Если у вас возникло желание самостоятельно сделать полку с подсветкой, то рекомендуем обратить внимание на данный способ. Сделать такую полочку будет довольно просто, но при этом результат вас, несомненно, порадует

По-шаговый мастер-класс с фото-инструкцией

Для начала вам нужно определиться с тем, какого размера должна быть ваша полочка. Если вы собираетесь установить ее в нишу, то у нее должна быть соответствующая ширина и глубина – чтобы не было зазоров и стекло не выходило за границы ниши. Также в этом случае нужно будет озаботиться вопросом подвода проводки.

Стекло необходимо отполировать с той стороны, где будет находиться светодиодная лента.

Другие грани нужно зашлифовать до матового состояния. Таким образом свет будет проходить сквозь стекло и создавать эффект свечения.

Алюминиевый профиль отрезается по длине стекла. Толщина щели в нем должна соответствовать толщине стекла, но не быть больше – иначе оно будет выпадать. Края нужно тщательно зачистить.

Внутри профиля просверливаем несколько крепежных отверстий, а затем монтируем ее на стену. Вы можете прикрепить его на дюбеля.

Вставляем светодиодную ленту внутрь профиля. В нем имеется специальный паз и лента легко в него войдет.

Вставляем стекло, оно должно войти очень плотно. Подключаем ленту к блоку питания и ставим на боковые части специальные заглушки.

Также вы можете ознакомиться с техникой изготовления полки с подсветкой в нише, без использования алюминиевого профиля.

Монтаж освещения стеклянных полок шкафа

Допустим, требуется подсветить 6 стеклянных полок (два ряда по три полки).

  1. Измерьте длину и толщину: стандартно – полка из 8-мм стекла длиной 40 см. Задняя стенка шкафа из ЛДСП, поэтому может потребоваться сверло, чтобы сделать отверстие в стенке.
  2. Закажите набор ZHMZH DL20A, состоящий из 6 пластиковых профилей длиной 40 см с подсветкой, распределительной коробкой на 6 «гнёзд», блоком питания. Можно выбрать тон света.
  3. После того, как набор прибыл, соедините всё так, чтобы выключатель был под рукой, а распределительная коробка и блок питания за шкафом. И, естественно, расстояние до источника питания тоже.
  4. Прикиньте длину проводов, Её, как правило, хватает. Если нет, то придётся перепаивать, удлиняя провод посередине, чтобы не задеть клеммы.
  5. Через стенку шкафа выведите все провода на распределительную коробку, соедините внутри и закрепите. Можно на полу, стене комнаты или задней стенке шкафа.
  6. Подсоедините к распределительной коробке блок питания, подключите его к розетке и установите тумблер на «вкл».
  7. Если подсветка работает, наденьте профили на стекла и произведите окончательный монтаж. Можно надеть их на полки сразу, но соединять провода будет не так удобно.

Этот алгоритм подходит для набора с уже интегрированными в него лентами и профилями нужной длины. Если вы решили покупать отдельно профиль, ленты и блок питания, то нужно будет:

  • отрезать светодиодные полосы (в отмеченных ножничками местах) и профили подходящей длины;
  • припаять ленты к соединительным проводам (или использовать зажимы);
  • вставить в соответствующие пазы профиля;
  • протянуть провод, который будет соединять источник питания и кабели;
  • соединить их через контроллер или адаптер;
  • изолировать все провода термоусадочной трубкой или изолентой. Для этого отрежьте для одного соединения трубку длиной 2 сантиметра и насадите на запаянное место нагрев строительным феном.

Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband

Каждый отдельный отрезок ленты припаивается к отдельному проводу. Последовательное соединение отрезков для всех полок на одном проводе недопустимо.

Кабель, блок питания, контроллер/адаптер должны находиться в закрепленном положении. Можно использовать специальные крепления или жидкие гвозди.

Первый алгоритм отличается от второго только необходимостью «паять и резать», а также более тщательным подходом к выбору блока питания, мощность которого придется рассчитывать самостоятельно.

Процесс монтажа пошагово

В дальнейшем изготовление подсветки шкафа будет зависеть от вида осветительного оборудования, которое вы собираетесь монтировать – точечные светильники или светодиодная лента. Разберем каждый из вариантов отдельно, так софиты имеют некоторые особенности, за счет верхнего подвода питания провода можно расположить вне зоны видимости.

Весь процесс будет состоять из следующих этапов:

Total Time: 2 hours

  • Во избежание раскрашивания ДСП коронку продвигают плавно без рывков, предварительно центр фиксируется сверлом.

  • Заметьте, что высота его расположения выбирается исходя из ваших пожеланий, поэтому однозначного места нет. Единственное, о чем стоит побеспокоиться, чтобы дети не доставали до коммутатора.

  • Зачистите около 1 – 2 см провода с каждой стороны для подключения электрооборудования.

  • Заведите провода в клеммные колодки светильника, выключателя и закрепите их, если таковых не предусмотрено, припаяйте жилы паяльником. При наличии понижающего блока питания подключите и преобразователь.

  • Отключите напряжение сети и подсоедините освещение шкафа-купе к общей схеме квартиры.

  • Заизолируйте все соединения и убедитесь в целостности кабеля после завершения монтажных работ.

Если вы планируете сделать подсветку шкафа светодиодной лентой, то процесс монтажа будет содержать следующие этапы:

Отмерьте необходимую длину ленты для подсветки и отрежьте ее по специальным отметкам на полосе.

Для расположения подсветки установите специальную пластиковую полосу. Ее можно приклеить на жидкие гвозди или двухсторонний скотч.

Просверлите отверстие в стенке шкафа для подведения питания извне.

От ввода разведите провода к месту монтажа подсветки. Для этого лучше выбирать углы шкафа, где смонтируйте кабель-каналы, которые скроют провод.

Наклейте ленту для подсветки и подключите ее к проводам и выключателю.

Чтобы усовершенствовать работу подсветки шкафа можно установить автоматические выключатели, которые будут реагировать на открытие и закрытие дверей. Автоматическое освещение будет работать от коммутации концевых выключателей, такую подсветку применяют в тех шкафах, где нет возможности устанавливать клавишные или кнопочные модели.

Фото шкафов со светодиодной подсветкой

>

Подсветка шкафа светодиодной лентой – универсальное дизайнерское решение, позволяющее полностью преобразить внешний вид мебели. Установка мебельного освещения не потребует больших капиталовложений, поскольку может быть выполнена самостоятельно, в результате несложных манипуляций заурядный шкаф заиграет особыми красками и станет центральной частью интерьера помещения!

Если у Вас возникли вопросы или предложения, то можно связаться с нами по электронной почте: [email protected]
P.S. Мы не торгуем мебелью, мы лишь помогаем вам ознакомиться с тем, что бывает и сориентироваться в выборе.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мебелька
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
