Столярный верстак своими руками: чертежи, размеры фото

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Высота и размеры слесарного верстака

Перед изготовлением необходимо определиться с высотой верстака, поскольку она влияет на создание оптимальных условий для работы. Высота определяется следующим образом: берут высоту от пола до локтя работающего. Оптимальной высотой для слесарных работ является высота, когда локоть работающего и плоскость напильника находятся на одном уровне.

Очень важно определиться с размерами столешницы. На широкой столешнице удобнее работать, поэтому, если вам позволяют условия – не следует экономить. Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце

Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце.

Если конструкция верстака изготавливается собственноручно, то нужно внимательно продумать малейшие детали, определить, как будут располагаться инструменты, и какие работы будут выполняться. От этого и зависит модель вашего будущего изделия.

Конструкция слесарного верстака должна состоять из жесткого металлического каркаса (уголков или квадратной трубы). Для изготовления столешницы лучше использовать брус, толщиной 50 мм, на который сверху набивается стальной лист толщиной до 6 мм. Для соединения всех металлических элементов между собой используется сварка, но можно соединять болтами.

Обязательно стоит укрепить конструкцию ребрами жесткости из уголка, которые привариваются на высоте 10 см от пола и 10 см вниз от столешницы. Сделайте то же самое в центре будущего рабочего стола. Для устойчивости каркаса, на будущие ножки металлического стола приварите металлические пластины квадратной формы.

По желанию и необходимости, можно изготовить ящики и полки под столешницей, и для удобства можно поместить сетку, для закрепления инструмента. Сетка, также препятствует разлету опилок в разные стороны.

При создании конструкции для ящиков, формируются каркасы квадратной формы из стальных труб, которые привариваются к столешнице. Для усиления каркасов используется продольные ребра жесткости.

С двумя тумбами верстак получится более громоздким, за то его устойчивость будет максимальной. Кроме того, увеличится количество полок или выдвижных ящиков, которые можно смонтировать.

Ознакомьтесь с чертежами тумб и защитного экрана (ЗЭ) для верстака:

Комбинирование деталей

Основные свойства, которыми обладает верстак для дома:

Поверхность приспособления выполняется из дерева. Для этих целей выбираются сухие дощечки, толщиной 5–6 см. Лучше всего использовать древесину, предварительно обработанную олифой. Иначе столешница верстака долго не прослужит.

Обрезная доска для верстака

На крышке конструкции закрепляют тиски, которые будут фиксировать ремонтируемые изделия.

Объемные тиски предпочтительнее изготавливать из дерева, а небольшие – из металла. Если в длину верстак превышает 1 м, на его рабочую поверхность можно установить несколько тисков различных размеров.

Конструкция тисков

Ножки столярного верстака выполняются из досок других древесных пород (клена, липы, сосны). Они соединяются между собой планками, расположенными продольно. Это обеспечивает конструкции надежность.

Пространство под столешницей верстака можно использовать рационально, установив выдвигающиеся ящики или полочки для хранения рабочих инструментов.

Верстак с встроенными ящиками

На поверхности конструкции делаются углубления, в которых будут фиксироваться тяжелые изделия для ремонта.

На обратной стороне столешницы рекомендуется просверлить углубление для ремонта мелких частей.

к оглавлению

Выбор и подготовка материалов

Сразу стоит оговориться, что далее будет рассматриваться только как сделать верстак из дерева

При его подборе нужно обратить внимание на качество: на дереве не должно быть никаких трещин или сучков. Для столешницы следует использовать дерево твёрдых пород

Толщина доски должна составлять самое меньшее 5 см, ведь ей придётся выдерживать немалые нагрузки. Поверхность столешницы из такого дерева, как липа или сосна, изнашиваться будет значительно быстрее.

После выбора дерева для столешницы и других деталей его следует подготовить. Доски шлифуются, выбирается пропитка, которая защитит дерево от гниения и насекомых. Обязательно, чтобы дерево было просушено – лучше всего, если это сделано в сухом и проветриваемом месте.

Верстак из дерева довольно прост, что и делает его предпочтительным выбором для изготовления своими руками, но имеет ряд недостатков:

не переносит высокие нагрузки;
не слишком долговечен;
подвержен возгоранию;
плохо подходит для работы по металлу;
впитывает масло и другие жидкие средства.

Деревянный верстак должен использоваться для простой работы по дереву, если же предполагаются высокие нагрузки и обработка сложных материалов, то лучше предпочесть металлический. Такой верстак будет очень долговечен, устойчив, позволит надёжно закрепить инструменты, за ним просто ухаживать. Но и сделать его куда сложнее, потому чаще всего, когда требуется металлический верстак, то просто приобретают готовый.

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Монтаж верстака своими руками

Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.

Многофункциональный вариант

Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.

Передвижная модель

При работе учитывают следующее:

Основой является прочная поверхность. Ее подбирают с учетом того, что по бокам и впереди нужно будет вмонтировать тиски. Для этого используют столярные или станочные, которые можно найти по объявлению или приобрести в магазине. Если достаточно умения и опыта в изготовлении, можно сделать их самостоятельно, по принципу зажима и встроенного в доску регулирующего винта.
Толщина доски крышки начинается с 60 мм. Чем больше толщина, тем прочнее будет стол. Можно использовать столярные щиты, бруски, скрепив их фанерой. Обычно ширина и длина составляют 60х120 см. В доске заранее делают отверстия под упоры по всей длине верстака.
Каркас состоит из опорных ножек, которые соединяются поперечно и с помощью откосов. Прочность и устойчивость стола имеют прямую зависимость от дополнительных креплений. Ширина нижней рамы делается меньше столешницы для удобства пользования. Колени мастера не должны упираться в край продольной доски каркаса при работе сидя, хотя многие предпочитают стоять.
Размещение дополнительных ящиков и полок под инструменты продумывается заранее, исходя из соображений эргономики. Дополнительные элементы не должны закрывать пространство для свободного хода ног под столом при работе стоя.

Крупногабаритный вариант

Необходимо обратить внимание

Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.

Изделие с выдвижными ящиками

Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Высота слесарного стола

Размеры изделия подбирают индивидуально. При этом имеют значение и параметры помещения.

Компактное изделие

Чтобы потом не вносить изменения в расположение, он устанавливается согласно требованиям ГОСТа и должен соответствовать стандартной высоте.

При этом необходимо учесть следующее:

Стол ставится перпендикулярно окну или источнику дневного света, чтобы освещение было направлено с левой стороны от мастера.
Расстояние между центральными частями тисков, расположенных на столе, составляет 90 см.
Станки, предназначенные для работы стоя, устанавливаются на фундамент, прочно фиксируя их. Они должны иметь защиту и местное освещение.
Для работы с металлическими деталями необходимо использование защитной металлической сетки.
Ширина составляет от 80 до 90 см, длина – от 120 до 150 см. Эти параметры следует учесть при расположении, так как должен соблюдаться режим свободного доступа. Вокруг стола с рабочей стороны требуется расстояние в 40–50 см.
Стандартная высота верстака определяется один раз и не требует изменений. С учетом физиологических характеристик поддержки позвоночника мышечным корсетом, высота высчитывается по формуле: рост человека (см) – 110 (средний оптимальный показатель нагрузки верхней оси позвоночника) = оптимальное расстояние верха столешницы от пола.
Если расстояние не соответствует росту, его изменяют с помощью подставки для ног. Стандартные размеры: 5–15 см от пола.
Для изготовления изделий в положении сидя применяется угловая подставка для ног 40х40 см и высотой угла 24 см.
Высота стула должна быть равна расстоянию от стопы в обуви до угла подколенной выемки. У человека среднего роста оно составляет 45–47 см. Спинка стула должна быть высотой в 35 см для оптимальной поддержки скелета. Эти параметры важны для ювелирной мастерской, так как во время работы приходится сидеть.
Температура воздуха в помещении, где стоит верстак, должна быть в диапазоне 16–17 градусов.

Деревянный верстак

Школы и специализированные учебные заведения придерживаются этих же правил при обучении детей по профессиональной направленности. Поскольку слесарный станок не требует работы с крупными деталями, изменение высоты при различных типах работ не требуется.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Верстаки для дачи из подручных материалов и складной

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Изготовление простого стола

В качестве примера взято изготовление столярного верстака со столешницей длиной 2 м, шириной 80 см и высотой 80 см. Для более рационального использования времени, сначала нужно склеить столешницу. Пока она клеится, можно заниматься подготовкой составных частей каркаса и его последующей сборкой.

В процессе изготовления понадобится:

торцовочная циркулярная пила;
дрель;
электрический лобзик;
струбцины.

Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Для качественной склейки необходимо учесть следующие факторы:

Чертеж столярного стола

Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры. Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Схема столешницы из фанеры

Изготовление опор

Чертеж опоры для верстака

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать клееный брус. Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

Сборка опоры

длина – 180 см;
ширина – 70 см;
высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

Стойки (ножки) – 100х100 мм длиной 74 см.
Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные — для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом.

Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Сборка каркаса и столешницы из дерева

Самодельный верстак

Верстак своими руками – отличный вариант для тех мастеров, которым надоело в качестве рабочего стола использовать табуретки или другие атрибуты мебели.

Универсальная и функциональная конструкция может стать превосходным местом, где можно творить и хранить разнообразные инструменты.

Верстак для дома должен иметь следующие свойства:

вместительное пространство для хранения стройматериалов;
в столешнице верстака обязательны углубления для фиксации заготовок;
конструкция должна быть устойчивой;
продуманная конфигурация приспособления;
идеально ровная рабочая поверхность.

Конструкция верстака должна быть устойчивой

к оглавлению

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

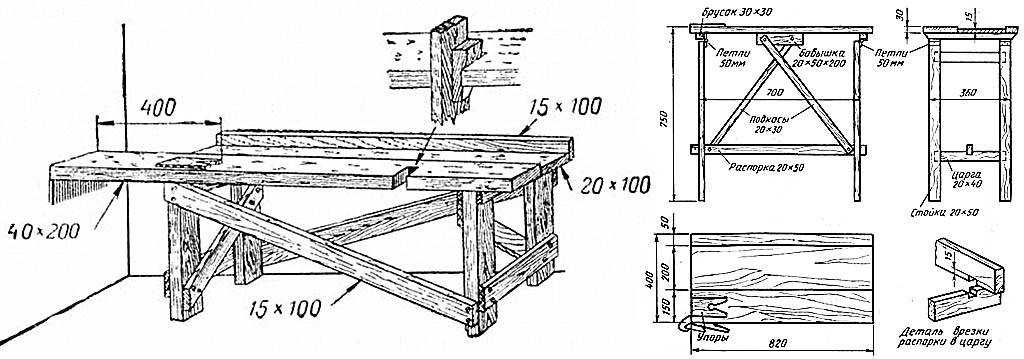

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Виды тисков

Перед тем как выбрать верстак необходимо выяснить, какие существуют тиски для данных приспособлений.

Тиски предназначены для крепления заготовок к конструкции. Для эффективности рабочего процесса на крышке верстака устанавливают специальные пазы с клиньями, благодаря которым прикрепляют бруски.

Свойства тисков зависят от специфики работы.

Выделяют следующие разновидности крепежных деталей:

Стуловые тиски

Тиски получили такое название, поскольку крепятся к основанию в виде стула. Они предназначены для выполнения тяжелых работ. Их используют очень редко.

Стуловые тиски

Ручные тиски

Они, в свою очередь, бывают трех видов:

– инструментальные;

– поворотные;

– неповоротные.

У поворотных и неповоротных тисков ширина губок составляет примерно 80 мм.

Ручные тиски

Универсальные тиски

Их применяют для крепления небольших заготовок.

Универсальные тиски фиксируются на столешнице верстака с помощью крепежных болтов.

Универсальные тиски

Специальные тиски

Удобны тем, что их легко можно поворачивать в какой угодно плоскости, и регулировать как в вертикальном, так и в горизонтальном положении. Это позволяет располагать и фиксировать элемент для обработки по собственному усмотрению.

Специальные тиски

к оглавлению

Слесарный верстак

Это приспособление отличается своей функциональностью и прочностью.

На рабочей поверхности слесарного верстака можно фиксировать заготовки, предназначенные для обработки, а в выдвигаемых полочках очень практично хранить техническое оборудование.

Слесарный верстак

Высота конструкции регулируется.

К главным элементам верстака такого типа относят подверстачье (его основание) и крышку (рабочую поверхность).

Составные части столярного верстака

Столешницу слесарного верстака обычно изготавливают из твердых древесных пород. Однако для подверстачья используется сосна.

В толщину размеры крышки составляют примерно 60–80 мм и 500 мм в ширину. Параметры рабочего стола зависят от основных целей изготовления верстака.

Подверстачье бывает разборным и стационарным. Поскольку приспособление легко собирается и разбирается, его удобно использовать при транспортировке.

Разборный верстак

Если подверстачье верстака выполнено из металла, то к его основанию дополнительно прикрепляют дощечки для защиты от различных дефектов. С этой целью столешницу обивают линолеумом. Такой способ позволит избежать попадания маленьких элементов в щели на рабочем столе.

На крышке верстака рекомендуется установить высокие бортики, чтобы мелкие детали, подвергающиеся обработке, не скатывались с поверхности. Защитная перегородка обособит рабочее место и предотвратит вылет стружек при слесарной обработке металлов.

Бортики не дадут мелким деталям скатиться

Верстак для дома предполагает наличие как минимум нескольких полочек и ящичков.

Заполнить пространство под столешницей приспособления можно разнообразными шкафчиками, в которых будет удобно хранить стройматериалы.

Для удобства работы за верстаком потребуется установить розетки, особенно при частом пользовании электроинструментами.

На крупном производстве лучше применять роликовые верстаки. Это позволит свободно передвигать их на нужное место.

Верстак на колесах

Использование стройматериалов

Ножки верстака из строганных брусьев

Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.

Крепление тисков на верстаке

к оглавлению

Тиски и столярка для слесарки

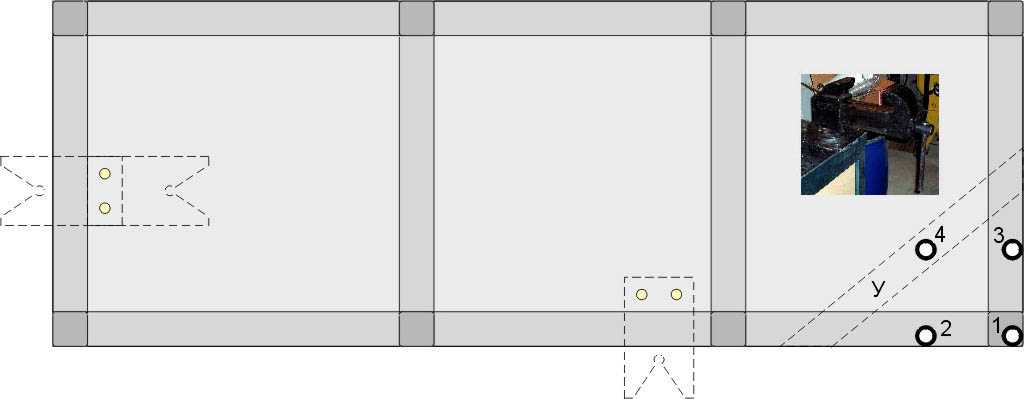

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
Ставят тиски на болты 1, 2 и 3;
Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
Крепят тиски окончательно на болт 4.

Как установить тиски на слесаный верстак и приспособить его для столярных работ

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Тиски и столярка для слесарки

В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
Ставят тиски на болты 1, 2 и 3;
Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
Крепят тиски окончательно на болт 4.

Как установить тиски на слесаный верстак и приспособить его для столярных работ
