Монтаж мебельных петель своими руками

Современная модульная мебель: в чем преимущество, фото в интерьере

Существует 3 плоскости. Это вертикальная или фронтальная плоскость, горизонтальная и профильная. В последнем случае речь идет о перемещении вперед и назад. Именно в этих трех плоскостях нам и предстоит регулировать положение мебельной фурнитуры. Чтобы отрегулировать мебельные петли и правильно их установить на двери шкафа, потребуется поработать во всех трех рассмотренных направлениях.

Не принципиально важно, где вы покупаете мебель или сами петли. Предпочтение стоит отдавать качественной продукции

Неоспоримыми лидерами рынка считаются такие бренды как Blum (Блюм) и Hettich. О них вы можете узнать по ссылкам.

Вертикальная регулировка

Согласно правилам, первой выполняется регулировка в вертикальной плоскости.

Вертикальная или фронтальная корректировка выполняется тогда, когда дверца выделяется на общем фоне, либо одна дверка оказывается выше другой.

Процедура выполняется в несколько шагов:

• Открываются дверцы, снимаются заглушки с петель при их наличии;
• Подкручиваются все винты, которые находятся ближе к боковинам;
• Эти регулировочные винты отвечают за вертикальное положение;
• Уравновесьте все винты, чтобы понять ситуацию. То есть они должны быть в одинаковом положении на всех петлях;
• Прикройте двери. Посмотрите, как каждая из них сидит на шкафу;
• Если верхний угол смещен в правую сторону, тогда прикручиваются болты на верхних петлях;
• Параллельно на нижних их следует ослабить;
• При необходимости процедура повторяется.

На этом вертикальная плоскость считается отрегулированной.

Но это еще не конец работы.

Профильная регулировка

Достаточно часто оказывается необходимой для правильной работы дверок и створок.

Профильная регулировка предусматривает перемещение вперед и назад. С помощью такой настройки увеличивается или уменьшается расстояние.

Для корректировки положения нужно немного ослабить соответствующий винт, надавить немного на дверцу, либо потянуть ее в свою сторону. Затем болт затягивается.

РАЗМЕТКА НА ФАСАДЕ:

Всего три отметки и сразу накерняю шилом (от слова кернер).

Расстояние до центра стандартной 35-миллиметровой чашки (до центра круглого отверстия).

Обычно делают так, чтобы потом от края фасада до круглого отверстия осталось от 3 до 5 мм.НО! Опять же, если вы очень дотошный, то точную информацию вы можете найти на официальном сайте именно ВАШЕЙ ПЕТЛИ. И для каждой петли оносвое , для идеального позиционирования петли.

Я использую обычные китайские петли, и им подходят стандартные размеры +-, которые указанны на моем кондукторе, а именно:

1. Расстояние от края до центра чашки:

22 мм..

2. Расстояние от края до отверстий крепления чашки:

27 мм.

3. Расстояние между отверстиями для крепления чашки

: 48 мм. Значит от центра в каждую сторону по 24 мм.

Четырехшарнирные петли

Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

• высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
• большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
• возможность регулировки дверной створки в трех плоскостях.

Конструкция четырехшарнирной петли включает:

• чашку;
• плечо;
• установочную площадку;
• дополнительные элементы – регулировочный винт и декоративный фланец.

Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

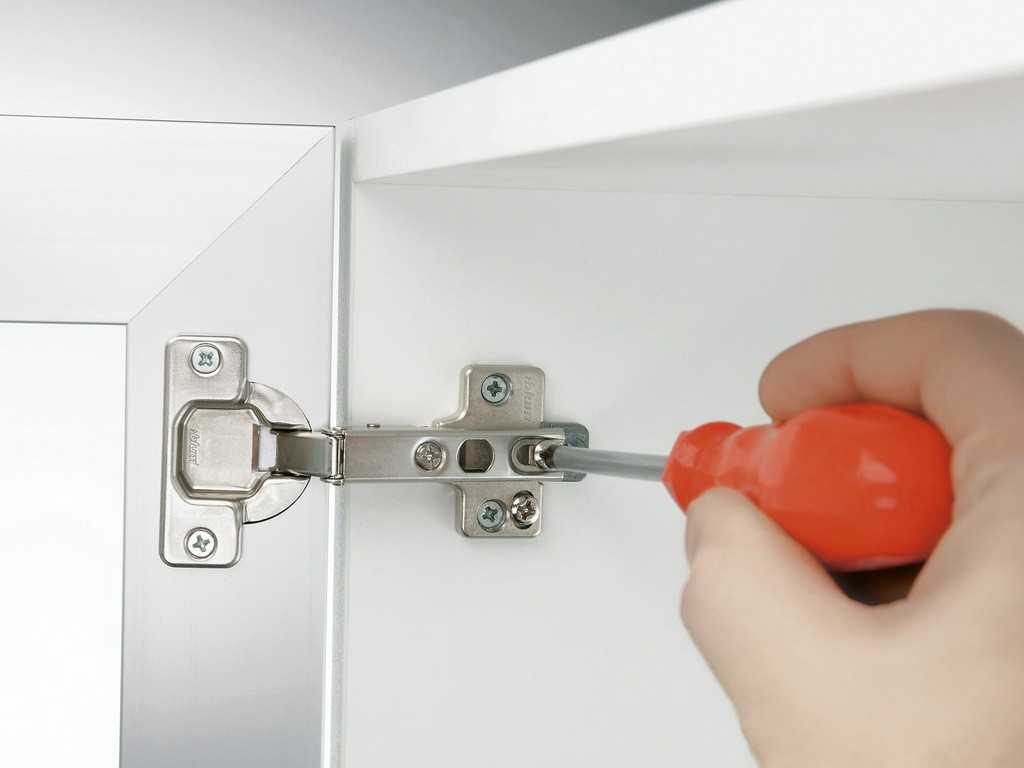

Регулировка петель

Несмотря на то, что некоторые пользователи проводят процедуру регулировки «на глазок», когда полотно шкафной дверцы ещё не установлено на мебельную конструкцию, данный подход нельзя назвать корректным. Приступая к этапу корректировки после навешивания фасада, вы получите полное представление о том, каким образом ваши манипуляции с регулировочным винтом петли отразятся и на внешнем виде, и на удобстве эксплуатации дверки. Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна. В процессе рекомендуется ручной, а не автоматический инструмент, ввиду чего предпочтение лучше отдать крестовой отвёртке. Шуруповёрт, хотя и способен гораздо быстрее производить манипуляции с винтом, его нагрузка может оказаться чрезмерной для компонента и стереть его головку. Произвести регулировку потребуется по трём параметрам расположения фасада, подробнее о которых пойдёт речь ниже.

Регулировка при горизонтальном расхождении

Производится корректировка положения дверного полотна, путём его сдвига влево или вправо. Вашей конечной целью является исключение слишком больших зазоров между фасадом и панелью шкафа. Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли. Также, корректировка требуется в комнатах с нестандартными стенами, где шкаф может располагаться под некоторым наклоном.

Регулировка по вертикали

В отличие от горизонтальной регулировки, вертикальная по направлениям вверх-вниз производится манипуляциями с овальными креплениями в механизме петли. Следующим отличием от процедуры корректировки по горизонтали выступает тот факт, что вертикальное положение фасада со временем может «отвиснуть» из-за постоянного воздействия гравитации. По этой причине производить вертикальную настройку приходится на регулярной основе.

Регулировка глубины дверки

Под глубиной подразумевает подстройка положения двери относительно корпуса шкафа, что также влияет на зазор между ними. Большинству пользователей при условии правильного монтажа и корректной разметки, данный тип регулировки почти не требуется. Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Подготовительные работы

Чтобы установить мебельную петлю на шкаф своими руками, необходимо приготовить такие инструменты, как:

Рисунок 2. Разметка петли

• шуруповерт;
• торцевая фреза диаметром в 35 мм;
• линейка;
• строительный уровень;
• шило;
• карандаш;
• саморезы — 3,5х16 или 4х16 мм по 2 шт. на 1 петлю.

После подготовки инструмента производится разметка, которая заключается в отметке центра каждого отверстия под петли. В зависимости от высоты дверцы, а также от размещения по высоте полок от края фасада отступают около 7-12 см. Если дверь имеет большие габариты, то необходимо использовать не 2 петли, а 3 или больше.
При этом шаг между навесами должен быть равен не менее 50 см. Зависимость количества петель от высоты и массы фасада представлена в таблице.

После разметки по высоте отмечаются центры отверстий от краев по ширине. Для стандартной дверной петли отступ от края должен составлять приблизительно 21-22 мм (рис. 2). Осуществляя разметку, необходимо следить, чтобы после монтажа петель не происходило их соприкосновение с полками шкафа, потому что это будет мешать нормальному функционированию двери.

Срок службы любой мебели всегда зависит от интенсивности её эксплуатации и качества выбранной фурнитуры. Мебельные шкафы используются хозяйками довольно часто, поэтому выбор петель для них – занятие очень ответственное. Необходимо будет разобраться, какие есть петли и от чего зависит выбор того или иного вида.

Регулировка мебельных петель своими руками

По сделанной схеме установки мебельных петель отдельно крепится монтажная планка на два самореза 3х16 мм и чаша (также на два самореза), на боковину короба и с внутренней стороны двери соответственно. После того, как мебель будет поставлена на отведенное место, приступают к навеске фасадов. Для этого плечо петли с чашей вдевается в крепежную планку и затягивается на фиксирующий винт. Сильно затягивать крепеж вблизи планки не стоит – весь он участвует в процессе регулировки мебельной петли своими руками.

Если полы завалены к центру, то скорей всего дверцы будут неплотно прижиматься к коробу. Регулировка мебельной петли по глубине позволяет притянуть их плотнее или, наоборот, ослабить прижим.

При неровных полах может пригодиться боковая регулировка (по горизонтали) в комбинации с вертикальной. С ее помощью можно выравнивать зазоры на двойных фасадах, более ровно выставить их относительно короба.

Также регулировкой «убираются» неприятные скрипы при открывании и закрывании. Подтягивать винты на петлях стоит время от времени – двери мебели под собственным весом неизбежно провисают. Своевременная регулировка продлит срок службы крепежной фурнитуры.

Особенности петлей с доводчиком

Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

Все виды навесов отличаются:

• типом;
• размером;
• конфигурациями;
• предназначением.

Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

• масляным;
• с силиконовой средой;
• газовым.

Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

• типа мебели;
• ширины, на которую нужно открыть шкаф.

Благодаря таким петлям открыть двери можно на любую ширину

Принцип работы конструкции

Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

Преимущества петель с доводчиком

Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

• бесшумную, плавную работу дверей;
• высокий эксплуатационный период;
• возможность установки даже на массивные, тяжелые дверцы;
• качественный крепеж на фасаде;
• простота в регулировке;
• большое разнообразие;
• различные производители;
• конструкция защищена от протекания рабочей жидкости.

Навес с доводчиком – это более практичное решение, нежели обычные петли

Установка петель различных видов

Способы установки петель для ворот, дверей и мебельных фасадов несколько отличаются друг от друга. Рассмотрим каждый способ более подробно.

Монтаж мебельной петли

Установка внутренних петель на мебельные фасады производится по общей схеме, представленной на рисунке.

Схема расположения и установки основных элементов петли

В процессе монтажа рекомендуется действовать следующим образом:

1. первый этап заключается в нанесении разметки в местах расположения петель. Поскольку мебельная петля состоит из двух основных элементов (чашки и ответной планки, которые соответственно устанавливаются на фасад и коробку шкафа), то и разметку требуется произвести на обеих поверхностях;

Чтобы не производить многочисленные замеры и расчет расположения составных элементов петли, при установке можно использовать шаблон.

1. следующий этап – сверление отверстий для чашечки петли и крепежных элементов. Для выполнения операции используется дрель с различными насадками и сверлами подходящего диаметра;

1. установка основной части петли, оснащенной чашечкой;

Крепление мебельной петли к фасаду

1. установка ответной планки;
2. заключительный этап – регулировка петли, которую можно произвести в трех направлениях.

Выравнивание дверцы относительно корпуса мебели

Установка дверной петли

Чтобы установить внутренние петли для дверей, требуется:

1. разметить область установки петель на боковине дверного полотна и дверной коробке. Для удобства и быстроты нанесения разметки можно использовать специализированные шаблоны;

Определение мест установки петель

Оптимальным местом для установки петли считается область, расположенная на расстоянии 15-20 см от верхнего и нижнего краев дверного полотна и коробки.

1. в дверном полотне при помощи фрезерного станка (при отсутствии устройства молотком и стамеской) вынимается часть дерева для обустройства углубления. Если установка производится на металлическую дверь, то петля располагается между полотном двери и обшивкой;

Подготовка отверстий для монтажа дверной петли

1. дрелью просверливаются отверстия для крепежных болтов;
2. петля фиксируется и при необходимости производится ее регулировка.

Винты для регулировки дверной внутренней петли

Дополнительно можно посмотреть видео о правильной установке внутренних петель на межкомнатную дверь.

Монтаж петли на ворота

Чтобы установить внутренние петли своими руками на ворота или калитку, потребуется сварочный аппарат, так как соединение петли и металлической поверхности ворот (калитки, опорных столбов и так далее) считается ненадежным.

Установка при использовании сварки производится следующим способом:

1. выбираются места для установки петель. Количество и размеры петли рассчитываются, основываясь на весе и габаритных размерах ворот. Если требуется установка двух петель, то они располагаются сверху и снизу на расстоянии 15-20 см. Третья и последующие петли монтируются равномерно в пространстве между двумя крайними;

Для двери весом не более 30 кг монтаж дополнительных петель не требуется.

1. после определения места необходимо нанести предварительную разметку;

2. область, в которой будут располагаться сварные швы, очищается от грязи и ржавчины. Для этого можно использовать простейшую металлическую щетку или специальную насадку на дрель;

1. стальные внутренние петли состоят из двух частей, соединенных между собой штырем. В первую очередь приваривается часть петли, предназначенная для установки на ворота или калитку. Сварной шов должен быть расположен по всей длине соприкосновения петли и фасада ворот;

Рекомендуемый вид применяемого сварного шва

1. производится проверка правильности открывания створки ворот (дверцы калитки). Недочеты устраняются при помощи воздействия на петлю молотком;

Все петли должны находиться на одной линии и в одной плоскости.

1. приваривается вторая часть петли на опорный столб или металлическую коробку ворот (в зависимости от того, куда устанавливается петля);
2. две части петли соединяются простым навешиванием одной части на штырь другой составляющей;
3. сварные швы перед дальнейшей обработкой выравниваются и зачищаются.

Выбор петель для установки производится на основании ее предназначения, так как мебельные, дверные и воротные петли значительно отличаются друг от друга. Установка различных видов петель выполняется своими руками при наличии простейших инструментов и полученных знаний.

Четыре главных секрета регулировки

Перед тем, как отрегулировать мебельные петли, следует ознакомиться с общими правилами проведения работ:

• В процессе регулировки любых петель (в том числе и с доводчиком) необходимо сперва выравнивать вертикальные зазоры по всей длине створки, после чего уже проводить регулировку дверей по высоте посадки. Используя такой порядок действий, можно значительно ускорить и упростить процесс настройки мебельной фурнитуры, так как не придется исправлять предыдущие действия (в обратном порядке настройки сбиваются).
• Перед началом настройки мебельной фурнитуры следует убедиться в том, что предмет мебели стоит или висит строго по уровню во всех плоскостях. Проверить правильность положения мебели можно при помощи небольшого строительного уровня либо путем использования специального приложения на смартфоне, показывающего уровень.
• Если выставить уровень не получается, и мебель слегка завалена, следует уделять больше внимания зазорам на фасадных дверях, которые в таком случае будут больше. Мебель, которая стоит ровно, может снабжаться меньшими фасадными зазорами. В большинстве случаев за оптимальную величину зазора у ровно стоящей мебели принимается 3-5 мм.
• Убедитесь, что присадка фасада под чашку правильная – если это не так, произвести точную регулировку, которая при этом надолго сохранится, вряд ли получится. Очень часто правильная настройка и вовсе невозможна в таких случаях, поэтому регулировать петли придется после исправления ситуации с присадкой фасада под чашку фурнитуры.

Теперь, когда вы запомнили описанные ценные рекомендации, можно приступать к самой настройке мебельной фурнитуры, которая выполняется одновременно в нескольких плоскостях.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг	Высота конструкции в мм	Необходимое количество петель
9	до 1000	2
13	до 1500	3
18	до 2000	4
22	до 2500	5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Создание отверстий производится с помощью дрели на основании разметки.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами  или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

• Провести разметку точек для установки петельных площадок;
• Прикрепить площадки для монтажа установленных петель;
• Приложить дверку к боковой части шкафа;
• Соединить петлю;
• Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Отличается ли процесс установки дверных петель

Производители предлагают больше 10 видов навесных приспособлений. Есть простые навесы и модели более сложной конструкции. Они отличаются способом монтажа.

Например, для деревянных дверей кухонных шкафов чаще всего используются навесные петли. Перед тем как правильно установить мебельные петли, нужно разметить участок расположения элементов крепления. Схема размещения стандартная — от каждого края полотна нужно отступать на 8-15 см. Расстояние между отдельными петлями зависит от высоты дверцы. Далее на выбранных участках осуществляется разметка. Навесы прикладывают к основанию и обводят простым карандашом по контуру, отмечают точки для сверления отверстий под саморезы.

Стеклянные полотна кухонных гарнитуров навешиваются на верхние шкафы мебели. Материал достаточно хрупкий, поэтому требует особого подхода к выбору и монтажу крепежных элементов.

В этом случае фурнитура включает несколько обязательных элементов:

• крепления;
• ответную планку;
• уплотнители;
• декоративные заглушки.

Методика фиксации петель на дверцы из стекла немного отличается от установки крепежей на деревянные полотна. Чертеж местоположения деталей выполняется аналогично.

В деревянных конструкциях для крепления навесов электродрелью предварительно высверливаются отверстия. Далее с помощью шуруповёрта вкручиваются шурупы.

К стеклянным полотнам петли крепятся с помощью специальных зажимов. Створка помещается в петлю. При этом между этими элементами дополнительно устанавливаются резиновые прокладки, предупреждающие повреждение стекла. Для фиксации деталей используются болты.

Виды мебельных петель по конструкции

Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:

• выше/ниже,
• влево/вправо,
• к фасаду/от фасада.

Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.

Накладные петли, не требующие сверления фасада. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.

Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем

Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса
