Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Важные навыки и умения

Установка заземления требует большой траншеи

Кроме рабочих рук и головы у мастера выполняющего подобную задачу должно быть немало навыков. Первый из них – умение копать. Копать придется много, поскольку заземление, как следует из названия, находится именно в земле. Его потребуется туда установить, но перед этим потребуется вырыть траншею заданной глубины, чтобы обеспечить для себя комфортное рабочее пространство и безопасность для окружающих в процессе эксплуатации.

В большинстве случаев элементы заземления соединяются между собой сваркой

Следующий по важности навык – сварка металлов. Он имеется далеко не у каждого хозяина, а тем более хозяйки, и поэтому это одно из ключевых умений

Если подобный навык отсутствует, придется воспользоваться услугами профессионалов, либо тех знакомых, соседей и родственников, которые ими все же обладают. В этом случае стоимость выполняемых работ существенно возрастает, особенно если такую операцию делают по проекту, за который дополнительно взимается плата. Но в этом есть иная сторона, которая даст дополнительный плюс – можно быть уверенным в том, что комиссия, принимающая выполненную работу, в лице представителей поставщика электроэнергии, будет удовлетворена качеством выполненной работы.

Перфоратор поможет значительно сэкономить силы

Последний из наиболее важных навыков — умение пользоваться кувалдой или перфоратором. Один из них потребуется обязательно. Именно с его помощью подготовленные заранее электроды окажутся в земле. Иначе просто никак. В обоих случаях придется работать руками, но если последний вариант их несколько пощадит, то первый – нисколько.

Как сделать заземление своими руками

Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.

Выбор места установки контуров

В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.

Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.

Начальные земляные работы

На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.

От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.

Установка заземлителей

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.

Сварка

К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).

Обратная засыпка

После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.

Проверка сопротивления

При самостоятельном обустройстве заземления многие владельцы загородных коттеджей интересуются, нужно ли покупать для проверки сопротивления системы специальный прибор. Такое устройство заводского изготовления стоит дорого. Если в дальнейшем его использование не планируется, рекомендуется сделать похожее приспособление своими руками с помощью обычной лампочки на 100 Вт и проводов.

Чтобы проверить, работает система или нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа горит ярко, значит, все монтажные работы сделаны правильно. Тусклый свет говорит о том, что между элементами конструкции слабый контакт.

Если лампочка не загорелась, значит, при сборке были допущены ошибки либо неправильно разработана схема.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Для чего нужно заземление и насколько необходим его монтаж в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовых приборов – незначительный, но чувствительный удар током от корпуса какого-нибудь устройства в доме. А происходит это от нарушения изоляции и прикосновения токоведущих частей с корпусом прибора.

Рассмотрим другой вариант. Иногда случается, что, открыв водопроводный кран, человек чувствует пощипывание электрического тока от воды. В этом уже виноваты соседи, которые пытаются воровать электричество. Конечно, с более новыми приборами учета такой номер не пройдет, но со старыми вполне получалось. Происходит так по причине того, что недобросовестный потребитель, взяв фазу для прибора от розетки, ноль подключает к водопроводной трубе. В этом случае расход падает в 2 раза.

Человек, ворующий электроэнергию выглядит примерно так
Важная информация! Если потребитель будет уличен в подобном воровстве, то его обязательно ждет административное наказание.

Так вот, возвращаясь к нашей теме – зачем нужно заземление. Именно оно спасет от подобных неприятных ощущений, а порой и от более серьезных поражений электрическим током. Не будем рассматривать его устройство в многоквартирных домах – ведь там смонтирован общий контур. Именно к нему и подключены все жилые помещения. Намного интереснее будет разобраться с заземлением для частного дома, которое можно смонтировать своими руками.

Основная задача понять, как выполнить подобную работу. Тем более, что обычно на дачу увозят старые бытовые приборы, которые и требуют к себе особого внимания. Именно вариант монтажа на подобных участках и будет для нас приоритетным. Но для начала разберем общие понятия и нюансы, которые имеет заземление на даче.

Некоторые считают, что это правильное заземление, но они сильно заблуждаются

Понятия «заземление» и «зануление»: в чем разница между ними

Принципиальное отличие этих понятий таково. Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Зануление же, при помощи автоматики, отключает питание сети при коротком замыкании. Опасность второго в том, что автоматика может не успеть сработать, и человек получит разряд электрического тока, опасный для здоровья или даже жизни.

В домах, где невозможен монтаж заземляющего контура, иногда используется в этом качестве нулевой провод, но в таком случае необходима установка устройств защитного отключения и автоматов совместно, либо монтаж дифавтоматов. Но чаще всего возможность устройства в частном доме заземления и молниезащиты есть, а значит нужно понять технологию монтажа и функционирования.

Так выглядит схема заземления защитного, совмещенного с громоотводом
Статья по теме:

УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Ведь как работает заземление? Это можно объяснить на примере общеизвестной фразы «где слабее, там и рвется». Говоря иными словами, а именно обращаясь к языку физики, напряжение всегда идет по пути наименьшего сопротивления. Это значит, что разряд электрического тока пойдет по проводнику, уходя в землю, т.к. сопротивление человеческого тела намного выше. При этом, если установлено УЗО, напряжение будет отключено сразу после включения бытового прибора, в то время как без заземления устройство защиты сработает только после прикосновения к нему проводника (человеческого тела).

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется системаTN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

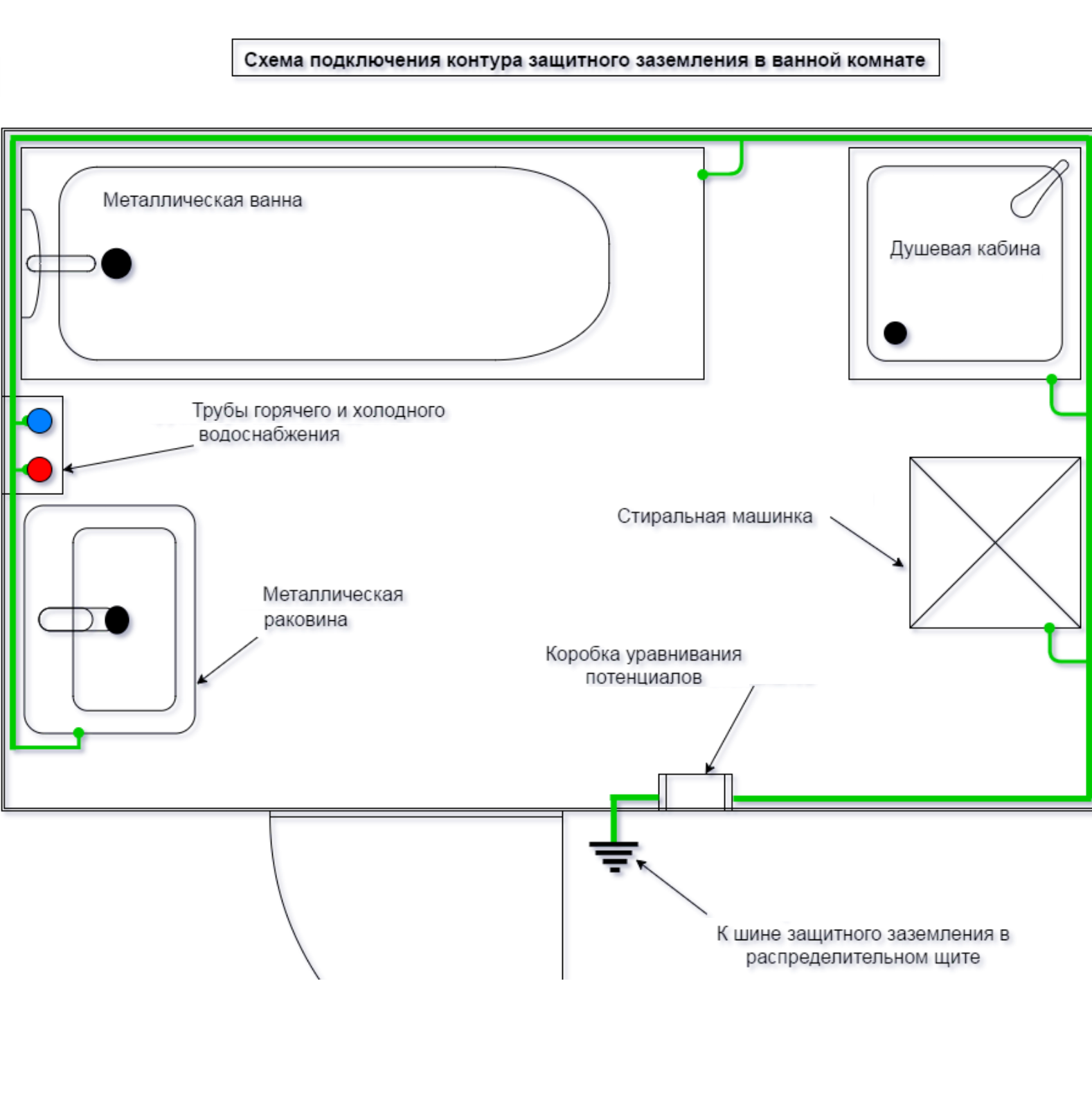

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

• Сделать это можно двумя способами:
• переделать систему TN-C на систему заземления TN-C-S;
• произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Распространенные ошибки

Возможность присоединять заземляющий провод к металлическим конструкциям в земле может иметь плохие последствия, если не учитывать ограничений.

Опасно заземление в таких случаях:

• кабель пристыковывают к водопроводной системе или трубам отопления — это опасно для хозяев дома и соседей;
• нельзя соединять заземляющую жилу с нулевым контактом в розетке — если нуль отгорит, высокое напряжение будет определяться на коробках всех электрических приборов;
• не рекомендуют подключать больше одной жилы к клемме РЕ — при потерях электричества оно пойдет не в грунт по защитному заземлителю, а перейдет на бытовую технику, подключенную другим проводом.

Требования к контуру заземления в частном доме

Помните курс школьной физики? Ток стремится в направлении наименьшего сопротивления. Если нарушить изоляционный слой в токопроводящих устройствах, энергия будет идти туда, где сопротивление будет ниже. Так в электроприборе происходят пробои на металлический корпус. Совсем необязательно, что прибор при этом перестанет работать, но вот его владелец непременно получит разряд, едва прикоснувшись к корпусу.

Чтобы минимизировать возможные последствия, нужно дать энергии найти выход и снизить напряжение. В нашем случае эту задачу выполняет контур

Что является заземляющим контуром? Для выполнения своей задачи он должен быть выполнен из материала, легко проводящего электрический ток. Отличный вариант – омедненные стальные детали, они прослужат довольно долго, так как слабо подвержены коррозии.

Почему лучше всего использовать металлический уголок, а не, например, трубы? Можно и трубы, но уголок легче забивать в землю. Именно забивать, так как его поверхность должна плотно контактировать с грунтом для эффективной работы. Трубу забить сложнее, но если нет под рукой уголка, сойдет и она или даже толстая гладкая арматура.
