Биметаллические радиаторы: из чего сделаны, преимущества и недостатки

Структура биметаллических батарей отвечает всем требованиям, предъявляемым к этому виду отопительного оборудования. Это объясняется сочетанием двух металлов — алюминия и стали. Внутри батареи расположен стальной стержень, который и соприкасается с теплоносителем. Сталь, обладает антикоррозийной устойчивостью и долговечностью. Наружная часть выполнена из алюминия — легкого металла с хорошей теплоотдачей, который ускоряет съем тепла и передачу в воздух.

Конструктивные особенности биметаллических радиаторов, преимущества:

Надежность. Они гораздо прочнее алюминиевых. Особенно это касается устойчивости к высокому давлению и скачкам напряжения, характерных для большинства отечественных домов. Да и по химической устойчивости они обладают превосходными характеристиками.
Разнообразие моделей, внешняя привлекательность и соответствие любому, даже самому изысканному дизайну интерьера.
Высокая теплоотдача и небольшая инерция системы отопления, коррозийная устойчивость.
Компактность, небольшой вес, удобство монтажа и транспортировки.

Выбор биметаллического радиатора

После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:

Остановиться на каком-либо виде радиатора;
Исследовать рынок материалов для изготовления радиаторов;
Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.

https://youtube.com/watch?v=cWR96Fnc1mA

Биметаллические радиаторы могут производиться:

С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.

В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.

Так же полезно знать, что лучше выбрать — алюминиевые или биметаллические радиаторы, о их достоинствах и недостатках.

Сколько понадобится секций?

Количеств секций зависит от тепловой мощности элементов. Эту характеристику производители указывают в паспорте прибора. Измеряется в Ваттах. Учитывают параметры отапливаемой комнаты квартиры: количество и размеры окон, высота потолков, количество наружных стен.

Количество окон	Высота потолков	Количество наружных стен	Мощность обогрева 1 м2
1	2,5-2,7 м	1	100 Вт
1	2,5-2,7 м	2	120 Вт
2	2,5-2,7 м	2	130 Вт

Как производится расчет?

Площадь комнаты квартиры умножают на мощность обогрева по таблице выше. Если высота потолков больше, дополнительно умножают полученный результат на 1,1.
Полученный результат делят на мощность отдельной секции выбранной модели.
Итог округляется до целой цифры в сторону увеличения. Если он получился нечетным, прибавляют +1.

Пример расчета

Пример: необходимо рассчитать количество секций для комнаты квартиры площадью 25 м2. Высота потолков — 2,5 м. В комнате 1 стандартное окно и 2 наружные стены. Выбран радиатор Rifar Monolit Ventil 350. Мощность одной секции этой модели — 138 Вт.

Рассчитать нужно по формуле: Кс=П х Мк/Мс, где Кс — количество секций, П — площадь комнаты, Мк — требуемая мощность для отопления 1 кв.м, Мс — мощность отдельной секции по паспорту радиатора.

Подставляем цифры: 25 х 120= 3000 Вт — суммарная мощность радиатора.

3000/138= 21,7 — количество секций. Округляем до 22.

Достоинства и недостатки

Биметаллические радиаторы обладают рядом преимуществ. Их совокупность и обусловила высокий спрос среди покупателей. Среди основных достоинств выделяют:

Долговечность. Длительный срок службы обеспечивается за счет конструкторских особенностей изделия, качественной и профессиональной сборки, а также идеальной совместимости алюминия и стали. Срок службы – от 20 до 50 лет.
Прочность конструкции. Она достигается за счет использования стали в процессе изготовления сердцевины радиаторов. Благодаря высокой прочности материала, батареи способны выдерживать даже сильные гидравлические толчки, которые часто возникают в системе отопления многоквартирных домов.
Высокая теплоотдача. Эта особенность радиаторов обусловлена использованием алюминия в процессе изготовления корпуса изделия. Сам материал очень быстро нагревается, тем самым отдавая тепло в помещение.
Стойкость к коррозии. Стойкость к таким процессам достигается за счет контакта технической воды (из системы отопления) со стальным сердечником.
Красивый внешний вид. С их помощью можно не только обогреть помещение, но и украсить его. Стильный дизайн идеально вписываются в любой современный интерьер.

Помимо всех достоинств, которыми обладают биметаллические радиаторы, существуют также и недостатки. Их не очень много, но они существенные:

Высокая цена. Это основной фактор, влияющий на выбор покупателей. Так как она не очень низкая, то не каждый человек может себе их позволить.
Склонность к коррозии металла стального сердечника (это касается только дешевых изделий от малоизвестных брендов).

Технические характеристики биметаллических обогревательных приборов

Современные обогревательные приборы отличаются легковесностью, высоким качеством и отличной проводимостью тепловой энергии, достаточно просто производится их монтаж. Поверхность обогревателей является металлической, она легко вбирает в себя тепло и отдает в пространство помещения, быстро его обогревая. Температура поверхности всегда выше, чем температура воздуха.

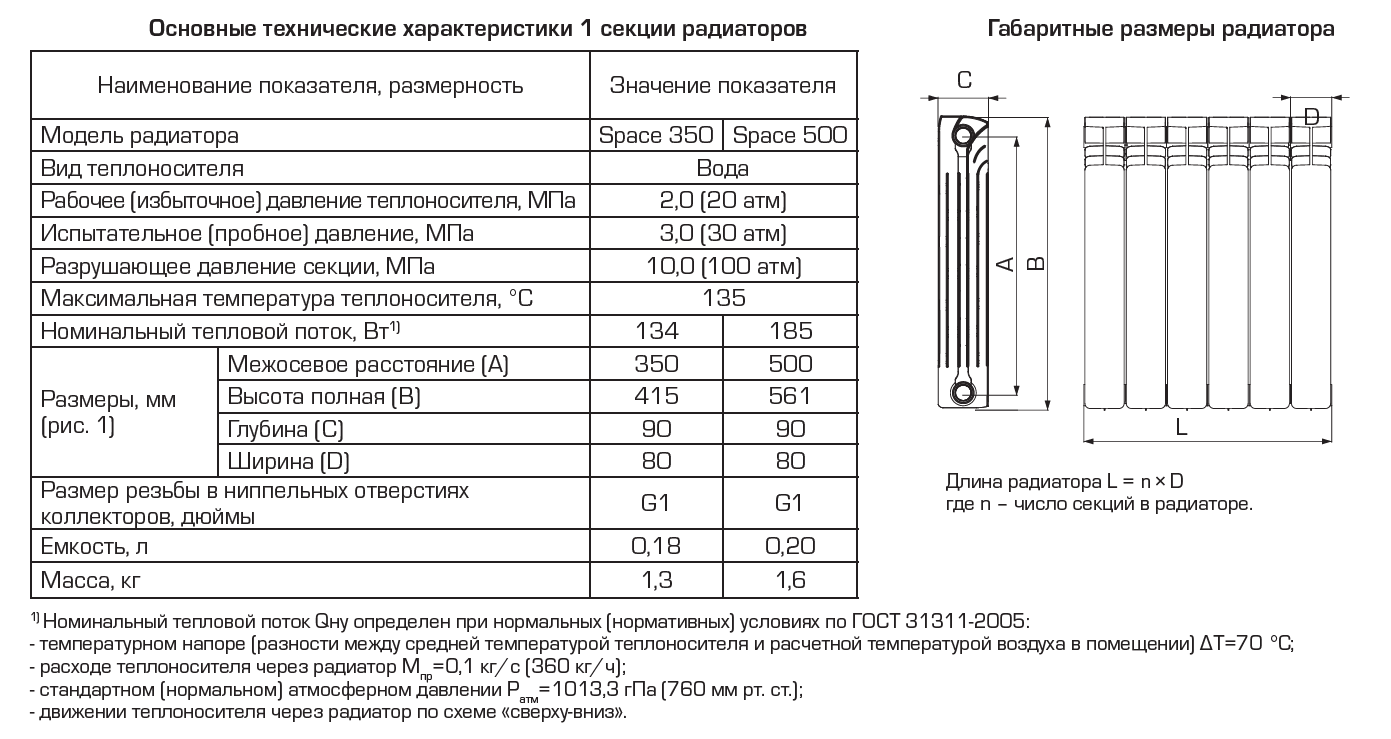

Технические характеристики биметаллических батарей некоторых производителей

Современные радиаторы отопления биметаллические, характеристики которых вам понравятся, эстетичны в плане внешнего дизайна, легко вписываются в интерьер. Размеры биметаллических радиаторов отопления бывают разными, что позволяет выбрать их легко. Благодаря заградительным решеткам повышается их безопасность. Высокому качеству радиаторов должны соответствовать следующие характеристики:

Высокая прочность;
Поддержание давления свыше 25-30 атмосфер;
Выдерживание давления движущей горячей воды.

К другим важным показателям биметаллических радиаторов относят такие:

Длительный срок функционирования;
Повсеместная теплоотдача биметаллических радиаторов отопления во все части помещения;
Устойчивость к механическим повреждениям;
Эстетичный внешний вид.

Биметаллические радиаторы годны и эффективны даже в помещения с повышенной влажностью. Они не подвержены разрушению коррозией. Этому способствует изготовление верхней поверхности радиатора из листовой стали. Благодаря небольшому размеру каналов внутри радиаторов горячая вода более оперативно поступает из центральной отопительной системы или котлов. Радиаторы отопления биметаллические, высота 300мм являются более дорогостоящими, но надежность и долговечность эксплуатации того стоят. К тому же, в первые же годы благодаря своей экономичности эти затраты сполна окупаются.

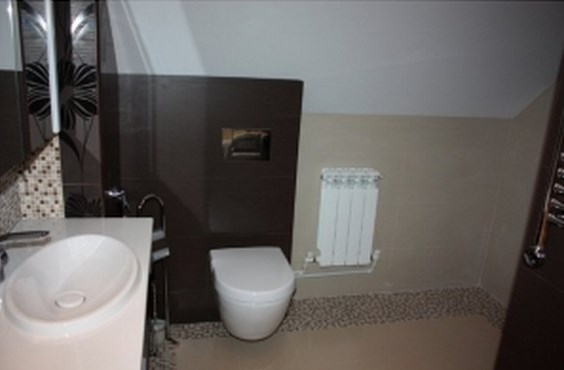

Радиатор отопления в ванной комнате

Как рассчитать количество секций батареи для утепленного помещения

Если вам лень вникать во все тонкости расчетов теплопотери помещения, то можно воспользоваться усредненными значениями и не учитывать разницу материалов.

Для утепленного частного дома считают средний показатель примерно 75 Вт/кв.м. для многоквартирного 100 Вт/кв.м.

Что бы узнать площадь помещения, надо умножить ширину на длину. Полученную цифру умножаем на средний показатель потерь и делим на мощность одной секции, которую берем из технических характеристик указанных на упаковке радиатора.

Пример расчета количества секций биметаллической батареи:

Комната в частном доме 5 на 5 метров: 5х5х75/180=10,4 секций, округляем в большую сторону и получаем 11 секции на 25 квадратов. Это примерное количество. Тут действует правило, лучше взять больше на одну или две секции, чем потом мерзнуть. К тому же, обычно, есть окно для проветривания. Для многоквартирного дома считается так же, только используем цифру 100 вместо 75. Но лучше всего обратиться к специалистам, которые подберут оптимальные размеры отопителя.

Особенности конструкции

Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.

Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два варианта изготовления:

Псевдобиметалл. В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
Биметалл. Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

Устройство биметаллической батареиСпособ изготовления напрямую влияет на объем воды в секции биметаллического радиатора. Если проводить сравнение с любой другой батарей, то объем одной секции здесь будет существенно ниже. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не дает быстро остыть алюминиевой оболочке.

Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.

По техническому типу конструкции радиаторы могут быть:

Разборными. Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
Неразборными. Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

Китайские радиаторы

Многие из нас по привычке не доверяют китайским изделиям и стараются обходить их стороной.

Как в магазине отличить китайский радиатор от не китайского?

Для этого есть два действенных способа. Во-первых, китайские радиаторы обычно упаковывают в красочные, глянцевые коробки с яркими надписями и картинками.

У европейских и российских производителей, как бы это странно не звучало, такого трепетного отношения к упаковке нет.

Максимум что там может быть, это невзрачная матовая коробка, либо вообще две картонные заглушки по бокам и обмотка ребер пленкой или прозрачным скотчем.

Второй момент – у европейских изделий присутствует штамповка на металлическом корпусе (параметры, название и т.п).

Никаких выштампованных надписей от производителя на китайских приборах вы не найдете.

Всю необходимую информацию они пишут на той же упаковочной коробке, либо в приложенном листочке с заявленными характеристиками.

Устройство радиаторов отопления из биметалла

Биметаллические радиаторы отопления — это некий выход из ситуации, когда человек вынужден осуществлять большие траты. Они являют из себя металлическую трубу, покрытую алюминием. Соответственно, внутри железо, идеально подходящее к металлическому комплексу отопления и держащее давление более эффективно, а снаружи — алюминий, характеристика теплопроводности которого более высокая и качественная, нежели у стали либо чугуна (биметалл — «два металла»).

Технология создания данных устройств очень сложна и представляет собой специализированное литье под высоким давлением. Тем не менее, помимо этого, существуют и более простые методы (точечная сварка). Как результат, мы получаем совмещение несовместимого (железа и алюминия). Эти два металла очень плотно прилегают друг к другу, создавая впечатление, что они вплавлены друг в друга.

Подходя к итогам этого описания, напрашивается вывод. Радиаторы из биметалла на сегодняшний день представляют собой замечательное решение для городских квартир, где используются центральные комплексы водяного отопления на основе стали, железа. Более того, многоквартирные дома подразумевают применение более высокого давления, нежели частные. Таким образом, в городе давление в отопительном комплексе может подниматься до 10 атм. а в частных оно в основном составляет 2-5 атм.

Биметаллические радиаторы: конструктивные особенности

Как правило, основной отличительной чертой биметаллических радиаторов является их состав – в конструкции используются трубы из стали и алюминиевые панели. За счет такого сочетание двух металлов, удается существенно повысить эффективность теплопередачи, сократить потери тепла.

Следует отметить, что технические характеристики биметаллических радиаторов отопления выгодно выделяют их среди других типов обогревательных приборов.

Среди наиболее основных достоинств подобных радиаторов можно выделить:

Долговечность и безотказность эксплуатации. Как показывает практика, биметаллические отопительные приборы без проблем прослужат порядка 20 лет, не требуя обслуживания и вмешательства со стороны владельца дома;

Конструкция биметаллического радиатора

Повышенный коэффициент теплопередачи. Учитывая компактные размеры биметаллических радиаторов отопления, их уровень передачи тепла в 170-190 Вт является просто удивительно высоким;
Необычайно высокая прочность, надежность, устойчивость к механическим повреждениям и нагрузкам;
Стильный и оригинальный дизайн, подчеркивающий особенности любого интерьера;
Устойчивость к негативному воздействию коррозии. Обеспечивается качество за счет применения высокопрочной стали, покрытой изнутри специальным покрытием.

Характеристика биметаллических радиаторов

Преимущества и недостатки биметаллических радиаторов
Недостатки радиаторов отопления из биметалла
Выбор материала: алюминий либо биметалл
Устройство радиаторов отопления из биметалла

Радиаторы подобного типа представляют собой бронированные радиаторы. Изнутри их состав — это металлический сердечник из труб, контактирующий с водой. Извне их конструкция покрыта при помощи алюминиевого «оребрения», улучшающего тепловые качества подобного радиатора. Биметаллические радиаторы функционируют при давлении до 35 атм. на них не воздействуют присадки в теплоносителе.

Диагональная схема подключения радиатора.

Биметаллические радиаторы отопления — это один из наиболее дорогих видов данных приборов.

Применение металлического сердечника имеет как преимущества, так и недостатки. С одной стороны, это увеличивает крепость и химическую стойкость конструкции радиаторы. С другой же — ухудшает качество теплоотдачи радиатора и повышает его цену, поскольку технология создания подобного прибора является достаточно сложной. Если же вы готовы смириться с двойной стоимостью радиатора, то биметалл — это лучший выбор. Подобный радиатор может выдержать практически все (исключением является некачественное производство). Он может быть применен в офисах с центральным отоплением и квартирах. Однако использование данного устройства в комплексах автономного отопления не разумно ввиду его высокой стоимости.

Что это такое

Биметаллические радиаторы – это, своего рода, бронированные изделия. Внутри такого радиатора находится стальной сердечник из труб, внутри которых циркулирует вода или другой теплоноситель. Снаружи сердечник покрыт ребрами из алюминиевого сплава. Ребристая форма наружной части радиатора в разы улучшает его тепловые качества.

Биметаллический радиатор может без проблем полноценно функционировать при давлении до 30 атм. Кроме того, на стальной сердечник не воздействуют разные примеси и присадки, которые могут содержаться в теплоносителе. Биметаллические радиаторы – одни из самых дорогих отопительных приборов.

Использование в такой конструкции металлического сердечника, кроме преимуществ, имеет также и некоторые недостатки.

С одной стороны, стальной сердечник обеспечивает срок службы и устойчивость радиатора к разного рода агрессивным воздействиям.

Конструкция биметаллического радиатора

С другой – несколько ухудшает теплоотдачу и влияет на стоимость отопительного прибора, так как биметаллические радиаторы достаточно сложны и дороги в производстве. Но если вас высокая стоимость не является проблемой, то биметаллический радиатор – лучшее, что может предложить современный рынок.

Биметалл выдерживает практически все (исключение – заводской брак). Такие радиаторы можно устанавливать в общественных помещениях и квартирах с центральным отоплением. Что касается автономного отопления, то использование биметаллических радиаторов нерационально ввиду их высокой стоимости.

Сколько тепла отдаёт биметаллический радиатор?

Как показывает практика, биметаллический радиатор отдаёт тепла примерно столько же, сколько чугунный аналог. Этот показатель колеблется в районе 150-180 ватт. Детально об этом написано в паспорте той или иной модели. Мы же опять возьмём за пример несколько самых известных производителей, о которых говорили выше и составим небольшую таблицу с параметрами теплоотдачи.

Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача поэтому всегда стоит выбирать модели с показателями повыше. Прямо говоря – чем выше будет показатель, тем теплее будет в квартире в отопительный сезон.

Как устроен биметаллический радиатор

Если говорить просто, то такой радиатор представляет металлическую трубу, покрытую алюминиевым сплавом. То есть внутри стальной сердечник, выдерживающий высокое давление, а снаружи алюминий, обладающий очень хорошей теплопроводностью, намного лучшей, чем у чугуна или стали.

Устройство биметаллического радиатора

Технология производства биметаллических радиаторов довольно сложная – применяется специальное литье под высоким давлением. Однако разработаны более простые и дешевые методы производства биметаллических радиаторов – например, с использованием точечной сварки. В итоге получается конструкция из двух металлов, очень плотно прилегающих друг к другу.

Подводя итоги вышесказанному, можно сделать следующий вывод – биметаллические радиаторы сегодня представляют собой оптимальное решение для квартир. В системах отопления многоквартирных домов рабочее давление может превышать 10 атм, в частных домах оно, как правило, не превышает 2-5 атм.

Цены на биметаллические радиаторы

Видео о преимуществах и недостатках радиаторов, что это и какие бывают:

Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

20 см — 0,1-0,16 л;
35 см — 0,15-0,2 л;
50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

Сборка биметаллических радиаторов отопления

Достоинства и недостатки

Долговечность. Длительный срок службы обеспечивается за счет конструкторских особенностей изделия, качественной и профессиональной сборки, а также идеальной совместимости алюминия и стали. Срок службы – от 20 до 50 лет.
Прочность конструкции. Она достигается за счет использования стали в процессе изготовления сердцевины радиаторов. Благодаря высокой прочности материала, батареи способны выдерживать даже сильные гидравлические толчки, которые часто возникают в системе отопления многоквартирных домов.
Высокая теплоотдача. Эта особенность радиаторов обусловлена использованием алюминия в процессе изготовления корпуса изделия. Сам материал очень быстро нагревается, тем самым отдавая тепло в помещение.
Стойкость к коррозии. Стойкость к таким процессам достигается за счет контакта технической воды (из системы отопления) со стальным сердечником.
Красивый внешний вид. С их помощью можно не только обогреть помещение, но и украсить его. Стильный дизайн идеально вписываются в любой современный интерьер.

Высокая цена. Это основной фактор, влияющий на выбор покупателей. Так как она не очень низкая, то не каждый человек может себе их позволить.
Склонность к коррозии металла стального сердечника (это касается только дешевых изделий от малоизвестных брендов).

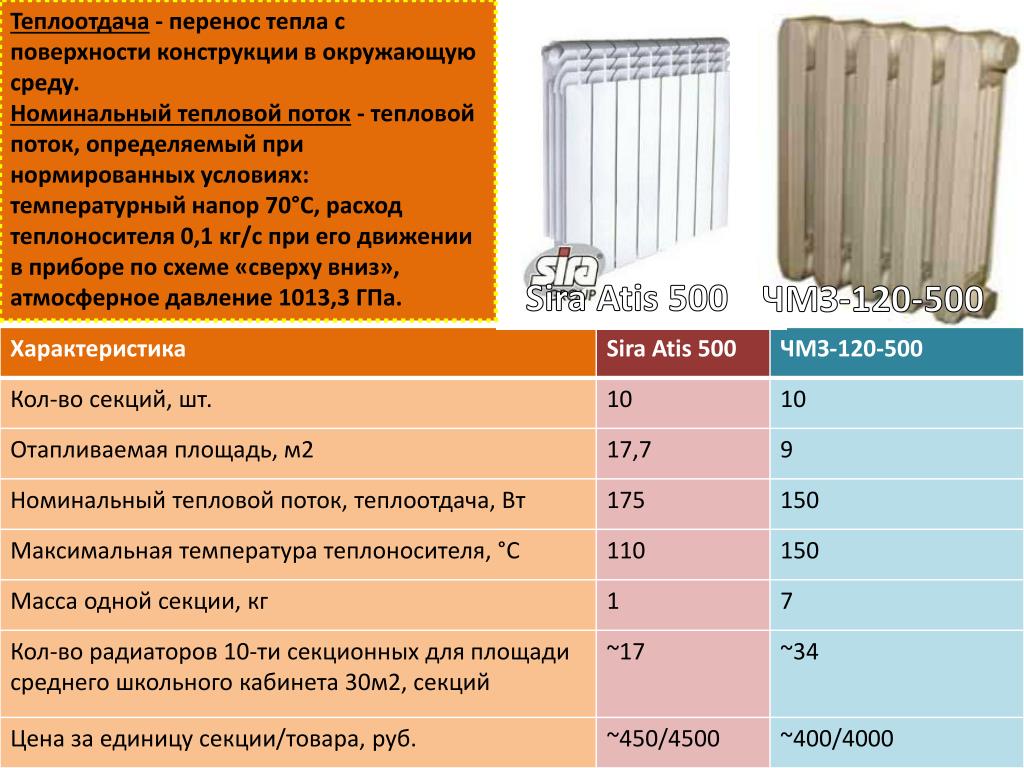

О чём говорят технические характеристики

Теплоотдача – измеряется в ваттах, указывается для температуры воды в системе 70°C, средние значения – 180-190 Вт.

Рабочее давление – обычно указывается 16-35 атм, что удовлетворяет требованиям любых отопительных систем с большим запасом.

Межосевое расстояние – показывает, насколько нижний коллектор отстоит от верхнего. Может составлять 200мм, 300мм, 350мм, 500мм, 800мм. Выбирать высоту радиатора лучше не по этому показателю, а по габаритам.

Максимальная температура теплоносителя – обычно составляет 95°C

Если указано меньше, следует обратить внимание на температуру в системе, чтобы избежать работы радиатора на указанном пределе. Габариты – понадобятся для определения необходимой высоты радиатора с учётом отступа в 15см от пола и от подоконника

Вес – примерный вес одной секции с межосевым расстоянием 50см составляет всего 1,6-1,7кг.

Прокладки между секциями

Они бывают паронитовыми и высокотемпературными каучуковыми, либо силиконовыми.

Чем чаще у вас происходит процесс остывания-нагревания радиатора, тем быстрее паронитовая прокладка начнет давать течь.

Металл при температурных расширениях-сужениях постоянно играет, а у паронита нет необходимых пружинящих свойств, которые позволяли бы ему двигаться и заполнять образующиеся микропустоты.

Уплотнители из эластополимеров обеспечивают гораздо большую герметичность стыков.

Казалось бы, лучшим решением здесь были бы радиаторы с цельносварным горизонтальным коллектором.

И такие у нас выпускают. Однако отзывы на них спустя всего 3-4 года эксплуатации совсем не радуют.

Почитайте, ознакомьтесь на досуге – .

При покупке старайтесь выбирать батареи с диаметром входного отверстия ¾.

Из-за этого у вас отпадет необходимость монтажа переходной футорки, которая монтируется на прокладку.

Ответную часть крана (американки) можно будет установить на лен с Unipak.

У подключения футорок в стык радиатора через прокладки есть одна хитрая особенность.

Если на трубке с резьбой у радиатора присутствует специальное углубление, то сюда нужно ставить именно уплотнительное колечко.

Такая же выемка должна быть и на футорке!

А вот если на футорке нет выемки, то ваше колечко выдавит, из какого бы материала оно не было изготовлено.

И наоборот – если у радиатора полностью плоский торец, то туда нужно ставить не овальное кольцо, а плоскую прокладку.

Всегда помните об этом.

Расчет количества секций батарей для помещений

Обычно в инструкции производителем указывается мощность биметаллических радиаторов отопления. На основе ее и производят расчет необходимого числа секций батареи. Если инструкция не содержит таких данных, можно воспользоваться нашим ресурсом для выяснения мощности радиатора данной конфигурации. Для каждого помещения подобный расчет выполняется отдельно.

Формула расчета основных показателей:

А = Б х 100/В, где

А– нужное число секций батареи,

Б – площадь помещения, которое необходимо отопить,

В – собственная тепловая мощность биметаллических радиаторов отопления.

Например, нужно отопить комнату площадью 12 м кв. Высота потолка – 3,5 м. Мощность 1 секции батареи. В итоге:

А = 12 х 100/200 = 6 секций

Если окончательное значение – не целое число с десятичным показателем, желательно его округлить в большую сторону. Лучше немного больше тепла, чем если его не хватит для обогрева. Размеры биметаллической батареи отопления существуют разные, поэтому вы сможете легко скомбинировать их.
