Технические характеристики чугунных радиаторов отопления, их достоинства и недостатки

Основные плюсы

К преимуществам чугунного радиатора традиционно относят:

Коррозионную стойкость. Особенностью чугуна является устойчивость к воздействию кислорода, благодаря чему такие отопительные приборы могут эксплуатироваться в составе открытых систем отопления, а также работать в режиме регулярного наполнения и слива теплоносителя. Стальные радиаторы быстро ржавеют изнутри после опустошения системы и выходят из строя спустя 2–3 года эксплуатации в «рваном» режиме. Нетребовательность к уровню кислотности теплоносителя. Чугунные батареи не боятся кислотной или щелочной среды, пригодны для систем, заполненных антифризом. Устойчивость к высоким температурам. Батареи выдерживают нагрев теплоносителя до 150 С°. Такие технические характеристики делают прибор отопления пригодным для самотечных систем с твердотопливным котлом, где сложно регулировать нагрев жидкости. Довольно большое внутреннее сечение. Благодаря этому промывка требуется не очень часто. Теплоаккумулирующие свойства

Толстостенные радиаторы чугунные имеют важное свойство – они долго сохраняют тепло. После отключения отопления радиатор будет остывать постепенно, и через час тепловое излучение составит примерно 30% от того, что было на момент остановки котла. Способность сохранять тепло у чугунных приборов отопления в несколько раз выше, чем у батарей из других материалов, что делает их предпочтительным выбором для автономных систем с твердотопливным котлом, требующим загрузки топлива более одного раза в сутки

Долговечность. Толщина стенок батарей из чугуна способствует длительной эксплуатации при условии высокого качества материала и оптимальных условий эксплуатации. Есть примеры успешной работы радиаторов, изготовленных сотню лет назад, и примеры с советскими батареями, которые начинают «сыпаться» спустя 20–30 лет работы. Производители оценивают срок службы своей продукции в 10–30 лет, но по факту он может быть значительно больше

Способность сохранять тепло у чугунных приборов отопления в несколько раз выше, чем у батарей из других материалов, что делает их предпочтительным выбором для автономных систем с твердотопливным котлом, требующим загрузки топлива более одного раза в сутки. Долговечность. Толщина стенок батарей из чугуна способствует длительной эксплуатации при условии высокого качества материала и оптимальных условий эксплуатации. Есть примеры успешной работы радиаторов, изготовленных сотню лет назад, и примеры с советскими батареями, которые начинают «сыпаться» спустя 20–30 лет работы. Производители оценивают срок службы своей продукции в 10–30 лет, но по факту он может быть значительно больше.

Чугунный радиатор Demir Dokum (Турция)

Радиаторы чугунные МС-140

http-equiv=”Content-Type” content=”text/html; charset=utf-8″>id=”breadCrumb”> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

МС-140-500 прайс-лист МС-140-300 прайс-лист

Чугунные радиаторы отопления МС-140 известны, пожалуй, каждому жителю России. Это наиболее распространенные и неприхотливые отопительные приборы, которые можно применять для комплектации систем отопления как жилых, так и производственных и складских помещений. Универсальность данного вида радиаторов объясняется их невысокой ценой, стойкостью к гидравлическим ударам, что позволяет размещать их в зданиях с любой этажностью, высокая коррозийноустойчивость, простота профилактики и обслуживания, длительный срок службы.

МС-140 – это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности. Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор – 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов. В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление – до 18атм, номинальный тепловой поток одной секции радиатора – до 175 Вт, максимальная температура теплоносителя – до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования – наиболее популярная продукция на российском рынке – минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод – предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов – завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод – выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким – 12 атм – избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод – предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм – МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 – отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Konner	Guratec	Sti	Che.Rad

	Главная | 2003 kck20

Способ изготовления чугунных секций

На первый взгляд старые и новые чугунные батареи не сильно отличаются. По сути, материал тот же, только немного снижен вес и увеличилась отдача тепла. Возможно, жильцы хрущевок и других домов старого жилфонда охотно заменили бы их на что-то более современное. Но хозяев подкупает:

• надежность;
• эффективность;
• доступная стоимость.

Основной недостаток – невозможно нарастить несколько секций, если одной батареи под окном недостаточно для полноценного прогревания большой комнаты. Это связано с особенностями их производства – это полностью литые изделия, не подлежащие плавке и резке в домашних условиях. Чугунные секции надежно соединяются только посредством специального ключа.

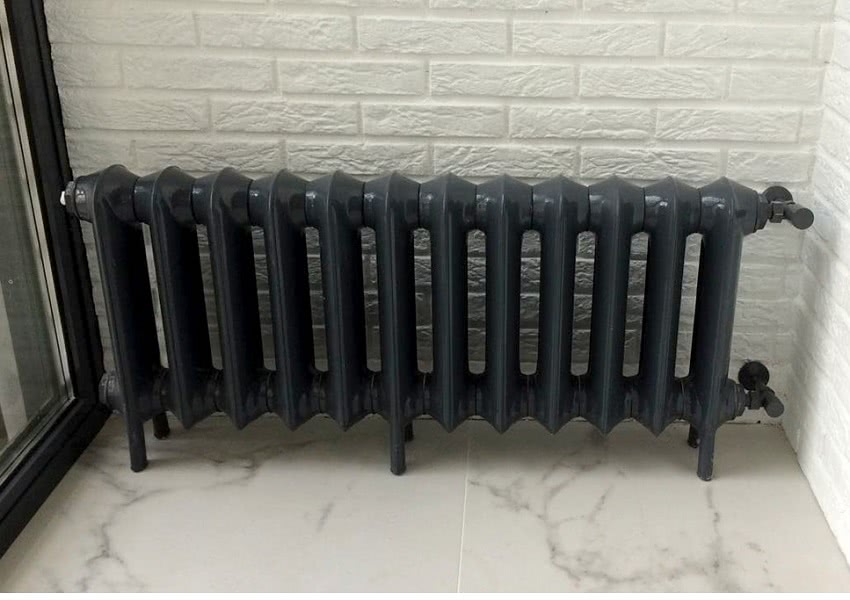

Напольный чугунный радиатор

Чугун – хрупкий металл, от резкого удара острым предметом изделие может треснуть. Данный металл подвергать обработке нереально. Литье одинаковых изделий, будь то батареи или сковородки, обусловило их «одинаковость» из года в год.

Технические характеристики

Чугун представляет собой материал, имеющий массу положительных качеств. Именно этим обуславливается тот факт, что его в свое время стали использовать как основной материал для производства отопительных радиаторов. За длительный срок своего существования чугунные батареи практически не подвергались конструктивным изменениям, чего нельзя сказать о внешнем виде данных приборов – уж он-то был существенно улучшен.

Современные чугунные радиаторы отопления выпускаются в секционном формате. Для соединения секций используются уплотнительные прокладки. Количество секций может подбираться индивидуально, в зависимости от предъявляемых к радиатору требований. Речь идет в первую очередь об эффективности радиатора – каждая секция имеет фиксированное значение теплоотдачи. Теплоноситель проходит по внутренним каналам радиатора, в результате чего тепло передается на корпус устройства, а через него – в помещение. Перед установкой необходимо рассчитать, сколько весит чугунная батарея, чтобы нагрузка не оказалась слишком большой.

Недостатки чугунных батарей

Несмотря на большое количество преимуществ, чугунные радиаторы наделены рядом недостатков.

1. Большой вес чугунного радиатора. Это создает проблемы при доставке радиатора к месту монтажа. Сам монтаж усложняется. Вес одной чугунной секции составляет порядка 7 кг. Таким образом батарея из шести секций будет весить около 40 кг.

2. Инертность теплоотдачи. Из-за этого довольно сложно контролировать заданную в помещении температуру.

3. Большой объем теплоносителя. Для заполнения одной секции чугунной батареи потребуется  литр воды, а для заполнения секции алюминиевого радиатора примерно 0,4 литра. Для прогрева всего объема теплоносителя требуется больше времени и энергоресурсов. Возрастает нагрузка на насос.

4. Дизайнерская однотипность. Это недостаток обусловлен технологическими особенностями литья чугуна. Чтобы устранить данный недостаток и разнообразить модельный ряд, производители наносят на поверхность чугунного радиатора красивый рисунок. На рынке можно встретить и дизайнерские варианты с интересными гравировками и росписью.   Но, такие эксклюзивные модели стоят на порядок дороже.

Радиаторы из чугуна можно окрашивать любой краской. При этом не нужно увлекаться и наносить   слишком толстые слои краски, так как возможно снижение теплоотдачи.

Но, сколько бы минусов не было, все равно преимущества радиаторов из чугуна сильно перевешивают их недостатки.

Многие поколения оценили выдающиеся качества этого незабвенного чугунного изделия.  Поэтому в 2005 году в честь 150-летнего юбилея чугунного радиатора на Самарской ГРЭС ему был установлен памятный барельеф.

Особенности чугунных батарей

По типу соединения отопительные чугунные радиаторы классифицируются на:

• 1-канальные (вертикальные модели);
• 2-канальные (основная разновидность чугунных изделий);
• 3-канальные (модели с большой глубиной, редко встречаются в продаже), имеющие наибольшую теплоотдачу.

До перестроечной эпохи в производстве теплового оборудования из чугуна использовали несколько разновидностей форм для литья. Готовые изделия незначительно отличались высотой, длиной и глубиной, варьировалось количество входов для теплоносителя.

Когда-то выпускались батареи с межосевым расстоянием в пределах 300 – 900 мм, но 500 мм стало основным стандартом. При этом он стал «классикой» для радиаторов из других видов металла

При замене старых чугунных радиаторов важно найти аналоги по межосевому расстоянию – это гарантия надежности подсоединения к коммуникациям и эффективного функционирования системы отопления

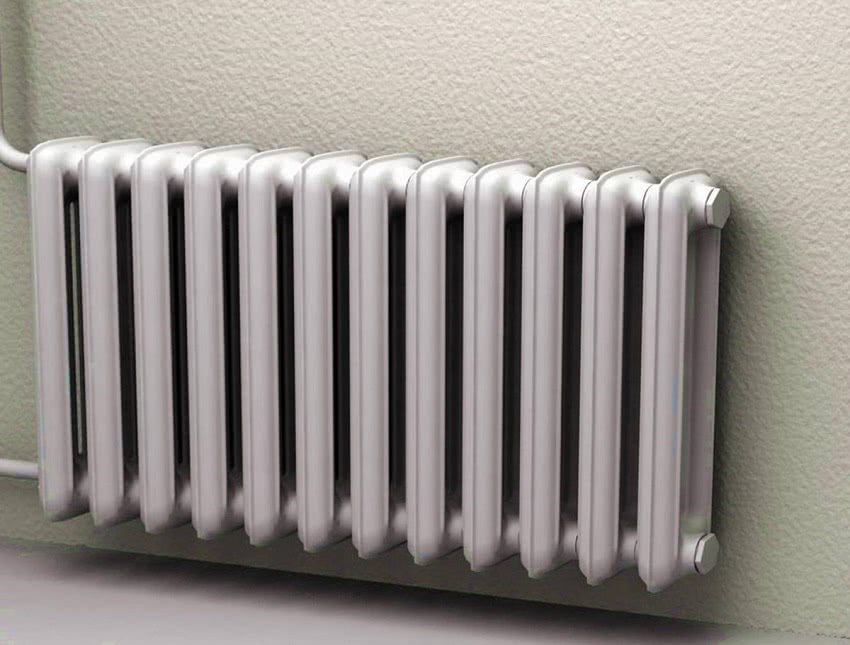

Самая распространенная модель чугунного радиатора – МС-140.

Двухканальная батарея имеет такие характеристики:

• Габариты (ДхВхГ, мм) – 93х588х140;
• Мощность 1 секции – 0,16 кВт
• Емкость  — 1,4 л
• Вес секции – 7,1 кг
• Площадь нагревающейся поверхности – 0,25 м2.

Эти параметры справедливы для самой распространенной отечественной модели чугунного радиатора – МС-140.

В замкнутой системе важна герметизация, и в этом случае она обеспечивается резиновыми прокладками. Если это антифриз, то используют паронитовые прокладки. Не каждый герметик будет эффективен в спиртосодержащих смесях, применяемых в качестве теплоносителя.

Радиаторы отопления STI нова

Если искать стильные батареи из чугуна отечественного производителя, то лучше STI нова не найти. Их основные параметры:

• Радиатор чугунный Нова 500 выдерживает напор до 18 атмосфер. Опрессовочное давление 16 атмосфер позволяет переживать гидроудары централизованной системы обогрева.
• Тепловая мощность конструкции составляет 150 Вт, чего вполне хватит, чтобы обеспечить теплом комнату площадью 15 м2.
• Внешне радиатор отопления Нова 500 (чугунный) выглядят так же стильно, как и алюминиевые аналоги.

Если верить отзывам потребителей, то этот вид отопительного устройства отличается качеством, надежностью и интересным дизайном.

Выбираем чугунные радиаторы отопления: основные критерии

Чтобы смонтированная система отопления справлялась с возложенными на неё задачами, при выборе следует учесть ряд факторов. Каждый их них определяет эксплуатационные характеристики радиаторов отопления. Предлагаем с ними познакомиться более подробно.

К выбору стоит отнестись со всей ответственностью

По числу каналов секции

Количество каналов не оказывает существенного влияния на функциональные возможности устройства. Для жилых помещений чаще всего выбирают двух- и трёхканальные конструкции. Последние имеют большую глубину.

Для жилых помещений достаточно двух каналов

По тепловой мощности

Чтобы в комнате было тепло и комфортно, установленные радиаторы должны обладать достаточной тепловой мощностью. Обычно в технической сопроводительной документации к каждому изделию данный параметр указывается для одной секции. Для нахождения общего значения следует мощность умножить на количество секций.

При выборе подходящего параметра следует учесть, что для помещений:

• с потолками более 3 м требуемое значение следует увеличить пропорционально;
• со стеклопакетами – уменьшить на 15%;
• при нагреве теплоносителя ниже 70ºС следует добавить 10–15% на каждые 10ºС разницы;
• с большим количеством окон радиаторы следует устанавливать под каждым.

Тепловая мощность обычно указывается для одной секции

По габаритным размерам

Габариты чугунных радиаторов отопления могут существенно отличаться. Они напрямую зависят от стилистического оформления изделия и производителя. Однако межосевое расстояние остается одинаковым. Существует классификация радиаторов отопления по габаритам:

1. Низкие. Они имеют высоту 330–400 мм при межосевом 300 либо 350 мм.
2. Средние. При межосевом 500 мм имеют высоту 400–660 мм. Глубина секций зависит от производителя. У белорусских устройств обычно 108 мм, у российских – 93 мм.
3. Высокие. Их высота превышает 660 мм. Обычно такие габариты имеют дизайнерские изделия в ретростиле.

При выборе подходящего варианта следует ориентироваться на место установки. Радиатор отопления должен располагаться между полом и подоконником. При этом, нижний зазор должен быть 70–100 мм, верхний – 100 мм. Это позволит обеспечить достаточную конвекцию воздуха. Глубина изделия должна согласовываться с выступающей частью подоконника.

Габариты выбираются с учётом параметров пространства под подоконником

По месту установки

Установка радиатора может быть настенной или напольной. Первый вариант актуален только для несущих стен. Из-за большого веса чугунных изделий требуется крепёж, способный выдержать прикладываемую нагрузку. Основание, не обладающее достаточной прочностью, может разрушиться.

Напольные позволяют избежать повреждения декоративного покрытия

Базовые характеристики

Чугунные радиаторы состоят из секций, соединенных герметичными прокладками. Имеют большую теплоемкость, что позволяет длительное время сохранять тепло. Поверхность имеет специальные ребра или другие элементы для увеличения площади теплоотдачи.

Принцип работы

Горячая вода из центральной системы отопления поступает в прибор через подводящий трубопровод.

Тепло от горячей воды передается стенкам. Чугун обладает высокой теплопроводностью, что способствует эффективному теплообмену и быстрому прогреву помещения.

После прогрева прибор начинает отдавать тепло воздуху окружающей среды, которое распространяется равномерно, обеспечивая комфортную температуру по всему помещению. После того как горячая вода отдаст энергию агрегату, остывшая жидкость возвращается обратно в систему отопления для дальнейшего нагрева.

Преимущества

Надежность и долговечность.

Чугун — материал из высокоуглеродистой стали, который отличается стойкостью к высоким температурам. Могут служить десятилетиями без потери своих качеств.

Практичность.

Благодаря высокой тепловой емкости чугун быстро нагревается и дольше сохраняет тепло. Это позволяет обеспечить равномерное и эффективное отопление помещения.

Эстетика.

Чугунные гаджеты обладают особым шармом благодаря своей классической форме и текстуре. Они могут стать стильным дополнением к интерьеру, придавая помещению утонченный вид.

Экологичность.

Чугун не выделяет негативные пары в процессе эксплуатации, являясь безопасным для здоровья и окружающей среды.

Универсальность.

Агрегаты подходят для отопления разного плана: горячую воду, пар и электричество. Могут использоваться в жилых и в коммерческих помещениях.

Особенности эксплуатации

Теплота и комфорт.

Устройства создают уютную атмосферу в помещении, обеспечивая стабильное и равномерное отопление.

Минимальное обслуживание.

Благодаря простой конструкции и надежности, устройства требуют минимального технического обслуживания.

Теплостойкость.

Приборы устойчивы к деформациям и коррозии, что обеспечивает долгий срок службы.

Современные радиаторы

Demrad Ridem

В магазинах доступно много хороших радиаторов нового поколения. Батареи сделаны из еврочугуна и отличаются инновационным дизайном. Самыми популярными стали модели с плоской поверхностью и специальными экранами

У батарей от разных производителей есть свои особенности, на которые стоит обращать внимание покупкой радиатора для дома или квартиры

Турецкие

Практичные турецкие радиаторы от бренда Demrad Ridem оснащены двумя, тремя или четырьмя каналами. Их рабочее и испытательное давление составляет по 10 и 15 бар соответственно. Они имеют грунтованную поверхность, которую можно оформить по своему выбору.

Чешские

Viadrus STYL

Среди чешских батарей наиболее известны модели от компании Viadrus STYL, которые относятся к радиаторам нового образца и поставляются в нескольких модификациях. В моделях заводской сборки не менее 10 секций, покупатели могут выбрать один из вариантов: грунтованный или покрытый белой эмалью. Радиаторы этого бренда известны благодаря нестандартной и стильной форме, оптимальной степени теплоотдачи и компактным размерам.

Белорусские

Белорусские двухканальные радиаторы модели 2К60ПП имеют плоскую поверхность, гладкую лицевую панель, обработанную механическим способом. Они хорошо дополняют интерьер современного помещения и заметно повышают теплоотдачу. Заводские экземпляры поставляются в стандартной обработке грунтовкой и могут быть дополнены установочными “ножками”.

Другие производители

Спросом среди покупателей пользуются немецкие батареи от брендов Guratec и Kon или Konner, испанской марки Roca, а также российской компании STI. Такие батареи относятся к категории инновационных и дорогостоящих, но имеют гораздо больше преимуществ по сравнению с более бюджетными аналогами.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Виды и устройство чугунных радиаторов

Существует несколько признаков классификации видов чугунных радиаторов. По комплектации чугунные отопительные приборы бывают только секционного (разборного) типа — это обусловлено технологическими сложностями операции литья и хрупкостью чугуна.

Радиаторы из чугуна имеют ряды типоразмеров по высоте (300, 500, 800 мм) и глубине секции. Например, маркировка отечественного прибора МС-140-500 означает межосевое расстояние между отверстиями подключения в 500 мм, глубина секции – 140 мм.

 Секции соединяются между собой ниппелями в верхнем и нижнем канале. Ниппели выполняются двух типов – из стали и ковкого чугуна. Стыки герметизируются прокладками из термостойкой резины или паронита.

По способу установки чугунные радиаторы подразделяются на три вида:

1. Настенные;
2. Напольные с литыми ножками;
3. Напольные на специальных подставках.

Радиаторы из чугуна производятся в России и за рубежом. Отечественные (а также изделия из Беларуси, Украины) имеют более шероховатые внутренние и наружные поверхности, большую толщину стенки, увеличенный внутренний объем секций. В продажу поступают прогрунтованные устройства. Это дает возможность выбора финишного цвета радиатора и требует самостоятельной покраски.

Зарубежные изделия имеют более высокие технические характеристики, окрашены в несколько слоев термостойкими покрасочными материалами. По геометрической конфигурации заграничные радиаторы из чугуна достигли качества оребрения, сопоставимого с алюминиевыми отопительными приборами. Вследствие всего этого стоимость иностранного оборудования на порядок выше цены на отечественную продукцию.

Некоторые модели радиаторов оптимизируются диагональным оребрением между двумя вертикальными каналами секции. Увеличение площади теплообмена повышает тепловую мощность секции стандартного размера (500 мм) до 180 Вт (при средних значения 110-120 Вт).

По внешнему оформлению радиаторы делят на три основных подвида:

1. Классические;
2. Дизайн радиаторы (ретро);
3. Зарубежные изделия с высококачественным оребрением.

Классические радиаторы имеют широко известный каждому жителю нашей страны упрощенный, несколько угловатый облик. Дизайн радиаторы из чугуна – практически произведения искусства, поверхность их покрыта литым орнаментом. Соответственно себестоимость и цена таких изделий имеют солидные значения.
