Биметаллические радиаторы отопления: полный, частичный, в чем разница

Монтаж радиаторов отопления

Установка любых приборов должна проводиться специалистом. Биметаллические радиаторы не исключение. Радиатор должен быть закреплен строго горизонтально по уровню, на расстоянии 200мм от пола и от окна.

Каждый радиатор необходимо оснастить краном Маевского, устройством, стравливающим воздух из системы отопления. Перед монтажом систему необходимо промыть, чтобы избежать попадания грязи в радиаторы.

Порядок монтажа:• размечаем места крепления кронштейнов, с учетом требования конкретной модели,• укрепляем кронштейны дюбелями,• устанавливаем радиатор на кронштейны горизонтальными участками между колонок секций,• краном соединяем радиатор с контуром отопления.

Здесь же скажем несколько слов о повышении эффективности радиатора. Во-первых, при монтаже надо убедиться в отсутствии заусениц внутреннего канала. В дальнейшем он послужит плотиной напора воды. Особенно это актуально для мягких медных сердечников. Во-вторых, влажная уборка пыли повышает теплоотдачу устройства. В-третьих, нельзя располагать батарею слишком близко к стене или полу. Если белоснежная окраска радиатора потускнела или пожелтела не стоит ежегодно красить его, теплопроводность может снизиться почти до нуля под толстым слоем краски.

Необходимо еще сказать о качестве воды в системе отопления. Псевдобиметаллические радиаторы, как и алюминиевые, сильно страдают от некачественной воды в системе. А очень жесткая вода способна забить накипью и биметаллические изделия.В системах центрального отопления вода уже правильно подготовлена к эксплуатации. В своем доме вам придется позаботиться об этом самостоятельно. Воду очищаем фильтром, даем отстояться, снижаем жесткость с помощью химикатов (например, умягчителем АкваЩит).

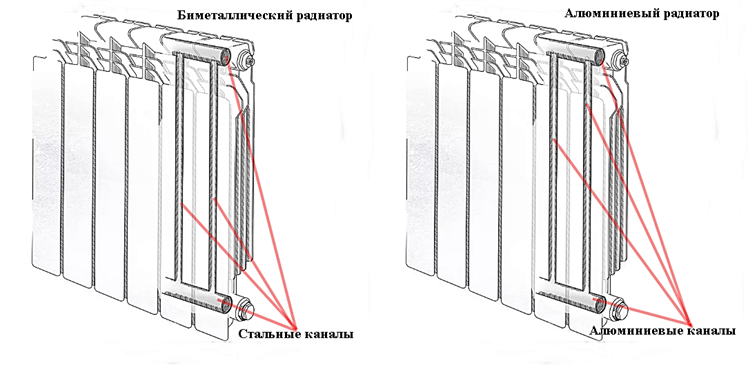

Конструкция биметаллического радиатора

Итак, вот он вершина цепочки развития радиаторов, – биметаллический. Как следует из названия, в конструкции используются два металла. Чаще всего, сталь и алюминий. Может быть еще сочетание меди и алюминия, но об этом потом.Что же дает сочетание двух металлов? Посмотрите, как устроен радиатор.

Вертикальные и горизонтальные каналы у него из стали, поэтому радиатор обладает достоинствами стальных конкурентов (вспоминаем) – способностью выдерживать большое давление воды. А вот недостаток – малую теплопередачу призван возместить как раз алюминий, из которого, и изготовлен кожух изделия.

Достоинства достались по наследству от стальных и алюминиевых радиаторов. Стальной сердечник увеличивает срок службы и рабочее давление. Давление, указываемое производителями, от 20 до 35 атмосфер. Алюминий дает высокую теплоотдачу и защиту от коррозии, привносит легкость конструкции. Срок эксплуатации – 20 лет.Выпускаются также радиаторы, у которых стальные только вертикальные каналы, то есть вода течет и по алюминиевой трубке. Они, дешевле ранее описанной модели, но рабочее давление у них уже не то, проявляется недостаток классического алюминиевого радиатора. Именуют их полубиметаллическими или псевдобиметаллическими

Расчет количества секций в зависимости от площади

Чтобы рассчитать его, нужно использовать следующую формулу:

Q = S * 100 * k1 * k2 * k3 * k4 * k5 * k6 / P,

S — площадь помещения,
k1 — коэффициент потери тепла, вызванного типом остекления,
k2 представляет собой цифру, которая зависит от соотношения площадей окон и помещения,
k3 является коэффициентом теплоизоляции,
k4 представляет собой коэффициент температуры за окном,
k5 является показателем потери тепла через определенное число внешних стен,
k6 — коэффициент, демонстрирующий влияние уровня теплоизоляции помещения, которое находится над комнатой,
Р является тепловой мощностью одного сектора (нужно указывать в Вт, поэтому кВт переводят в Вт).

Пример: пусть имеется комната с размерами 4х3 м (то есть S = 12 м2). Она имеет одну внешнюю стену, окно с двойным стеклом и площадью 3,6 м2. Она располагается под отапливаемой комнатой. Теплоизоляция стен является средней, а за окном часто бывает -25 °С. В таком помещении планируется установить биметаллические батареи с теплоотдачей 0,2 кВт.

Поскольку показатели S и P известны, остается определить величину коэффициентов и рассчитать количество рёбер. В данном случае коэффициенты таковы:

k1 = 1,
k2 = 1, (3,6 / 12 * 100 = 30 %),
k3 = 1,
k4 = 1,3,
k5 = 1,1,
k6 = 0,8.

Итак, Q = 12 * 100 * 1 * 1 * 1 * 1,3 * 1,1 * 0,8 / 200 = 6,86 секторов. Поскольку округлять стоит в большую сторону, в помещении площадью 12 м2 нужно поставить радиатор отопления с 7 секциями. Конечную цифру еще стоит нарастить на 30-40% потому, что тепловая мощность сектора (в данном случае составляет 0,2 кВт) определена для ΔT = 70 °C, то есть для той отопительной системы, в которой средняя температура теплоносителя составляет 90 °С (100 на входе в батарею отопления и 90 на выходе). Это при условии, что в комнате должно быть 20 °С.

Индивидуальные системы отопления не имеют столь нагретого теплоносителя, поэтому батарея отопления с 7 секциями будет иметь недостаточно кВт. Учитывая это, нужно увеличивать ее количество ребер. Чтобы знать, сколько их нужно добавить, необходимо определить теплоотдачу одного сегмента радиатора отопления при меньшем ΔT.

Для этого используют формулу Pс = K * F * Δt, где:

Рс – тепловая мощность одного сегмента радиатора отопления,
K является коэффициентом теплопередачи,
F представляет собой площадь нагревательной поверхности (К и F часто указываются в таблицах, составленных производителями),
Δt является температурным напором (его измеряют в °С).

Температурный напор можно рассчитать по формуле Δt = 0,5 * ((tвх + tвых) — tвн)

где:

tвх является температурой горячей воды на входе,
tвых является температурой нагретой воды на выходе,
tвн представляет собой желаемую температуру воздуха в комнате.

Лучшие виды батарей для отопительных систем

Далее мы сравним самые популярные типы радиаторов, выявим их преимущества и недостатки и сравним их с возможностями лучших биметаллических радиаторов.

Чугунные батареи уже несколько десятилетий являются лидерами по популярности в нашей стране. Причем используются как хорошие старые приборы, так и современные модели, которые украсят любой интерьер (но и цена на них немаленькая). Такие радиаторы подходят как для использования в жилых помещениях, так и на производстве. Их преимуществами являются отличная теплоотдача; долговечность и прочность; выносливость и неприхотливость; высокая пропускная способность. Но есть у них и свои минусы: уязвимость к механическим воздействиям; необходимость регулярных промывов; высокая стоимость.

Радиаторы алюминиевые также пользуются сегодня большой популярностью в России. Они состоят из секций, число которых можно выбрать в зависимости от площади помещения. Система оребрения позволяет достичь высокой теплоотдачи, отличной теплопроводностью обладает и сам легкий металл. А по конструкции такие приборы бывают, как секционные, так и цельные.

Алюминиевые радиаторы

Однако главным недостатком таких устройств является то, что при центральном отоплении ставить алюминиевые радиаторы не рекомендуется. Почему нельзя? Все дело в том, что легкий металл окисляется, если в теплоносители присутствует кислород, а он там наверняка будет. При такой реакции образуется водород, который и вызывает «завоздушивание» секций, и те разогреваются неравномерно.

А потому за такими приборами нужен не только регулярный уход, но и откачка из них газа. Другими минусами алюминиевых батарей являются: деформация при гидроударах; подверженность коррозии; если в теплоносителе имеются твердые частицы, то это заметно снижает срок эксплуатации. К тому же если присоединить такой радиатор к медной трубе, то алюминий начнет быстро разрушаться.

К плюсам относится: высокая теплоотдача, прочность, привлекательный внешний вид; легкость.

Стальные батареи сейчас особенно распространены в малоэтажном частном строительстве. Однако если отопление централизованное, то это также не лучший вариант, так рабочее давление при гидроударах также превышает допустимое для таких радиаторов. А потому срок их эксплуатации в ЦО снижается значительно; к тому же металл еще и сильно подвержен коррозии. Вместе с тем плюсами стальных батарей являются: небольшие габариты и привлекательный дизайн современных устройств.

Удачное техническое решение

Особенность именно этого вида отопительных приборов — соединение свойств двух разных металлов. Поскольку в биметаллических радиаторах «сердцевина» выполняется из стали, а оребрение — из алюминия, изделия обладают значительной долговечностью.

Стальные коллекторы и теплопроводящие каналы нетребовательны к качеству теплоносителя. Даже наличие повышенного содержания солей и кислот в технической воде не оказывает заметного действия на работоспособность труб. При этом оребрение, получающее нагрев от стальных сердечников, равномерно и эффективно распределяет тепло по помещению.

Таким образом, при коэффициенте теплопроводности стали 47 Вт/(м*К) и алюминия 210 Вт/(м*К) (в среднем) суммарная тепловая отдача составляет для одной секции 120-170 Вт в зависимости от размеров секции.

Плюсом биметаллических радиаторов является их более низкий, в сравнении со стальными и тем более чугунными изделиями, вес. Биметаллические радиаторы имеют массу меньше по сравнению с:

чисто алюминиевыми — на 10-15%
стальными — в 2-2,5 раза
медными — в 1,8-2,5 раза
чугунными — в 3-3,5 раза

Таким образом, для каркасного дома или легкой постройки из пенобетона, сэндвич-панелей, бруса с деревянными перекрытиями нагрузка от биметаллических моделей существенно ниже. Для капитальных зданий из монолитного железобетона, кирпича и блоков данный фактор не имеет большого значения.

Достоинства и недостатки

Преимущество квартирных радиаторов отопления:

Эффективная теплоотдача. Средние ее значения составляют 180-200 Вт (при температуре теплоносителя порядка 70 градусов). Теплоотдача достигается теплообменом, конвекцией.
Способность выдерживать высокое давление. Максимальные его значения в зависимости от конструкции в диапазоне 17-40 атм. В централизованной магистрали давление не может превышать 12-14 атм, а в автономных системах в пределах 1-3 атм. Это необходимый запас прочности.
Выбор по межосевому расстоянию, т.е. расстоянию между нижним и верхним коллектором, что определяет высоту радиатора. В стандартных конструкциях — 20, 30, 35, 50, 80 см.
Высокая температура теплоносителя. Стандартные типы выдерживают нагрев жидкости до 90-95 градусов. Существуют модели с максимальной температурой 110 и 130 градусов.
Простота монтажа. Установку можно осуществить самостоятельно. Подводка возможна с обеих сторон. Для монтажа предусмотрены патрубки, заглушки. В секционном варианте, можно изменять размер радиатора.
Безопасность и надежность эксплуатации. Высокая механическая прочность. В комплект входит кран Маевского, которым можно удалять воздушную пробку. Установка терморегулятора позволяет контролировать температуру.
Облегченность конструкции. Алюминий значительно уменьшает вес по сравнению с чугуном или полностью стальными вариантами.
Вид. По форме и дизайну радиаторы хорошо вписываются в любой интерьер. Можно подбирать модели по цвету.

Недостатки биметаллических батарей:

Теплоноситель низкого качества уменьшает срок службы конструкции.
Стальная труба подвержена коррозии, что вынуждает проводить тщательную прокачку системы в период подготовки к сезону.
Появление скрипа, связанного с разным тепловым расширением алюминия и стали.
Высокая стоимость.

Преимущества и недостатки биметаллических радиаторов

К преимуществам стоит отнести:

В сравнении с другими типами батарей, обладают высокой степенью теплоотдачи.
Надежность использования заключается в устойчивости приборов к химическим воздействиям щелочных сред теплоносителя, находящегося внутри системы при высоком давлении в трубопроводе.
Непревзойденный дизайн батареи обеспечивается алюминиевыми пластинами, которые можно выбрать в любом цвете для сочетания с интерьером помещения. Первоначальный вид батареи сохранится на долгие годы благодаря процедуре двойного окрашивания.
Быстрый и легкий монтаж батареи.
Долговечность — прослужит не менее 20 лет.

Недостатки биметаллических батарей:

Большая цена — на 20% больше, чем другие конструкции.
Малая площадь проходного сечения в межколлекторных трубках.

Как выбрать биметаллический радиатор отопления

Выбираем производителя

Первые биметаллические радиаторы выпущены итальянским изготовителем. С тех пор они — лидеры рынка. Но не все батареи адаптированы под российские условия. Отечественные компании изготавливают отопительные приборы с учетом особенностей теплоносителей в РФ.

Global. На рынке с 1971 года. Первой выпустила в Европе алюминиевые радиаторы. Заводы расположены в Италии. Коллекторы для биметаллических батарей изготавливает из легированной стали. Это делает установку более стойкой к перепадам температур.
Sira. Компания основана в 1959 году. Предлагает устройства из биметалла премиум класса с различным дизайном. При производстве используются сплавы без окислов, шлаков, газов. Для межсекционного соединения применяют прокладки O-Ring. Максимальная рабочая температура коллекторов Sira — +110℃.
Rifar. С 2002 года выпускает биметаллические радиаторы отопления хорошо адаптированные под российские условия. Завод находится в Оренбургской области. В 2017 года компания заняла второе место по изготовлению отопительных приборов в Европе. Предлагает батареи изогнутых форм. Срок службы устройств — от 10 до 25 лет в зависимости от модели. Монолитные радиаторы выдерживают опрессовочное давление до 45 атм.
Royal Thermo. Компания с итальянской лицензией и заводами в России. На рынке 14 лет. Выпускает различные виды приборов из биметалла: стандартные, вертикальные, с асимметричным расположением секций. Поверхность окрашивают экологичными нанокрасками в 7 этапов. Это повышает стойкость батарей к механическим воздействиям. В вертикальных коллекторах дополнительные ребра жесткости для повышения теплоотдачи. Гарантийный срок — от 15 до 25 лет в зависимости от модели.

На сайте epool.ru можно заказать радиаторы биметаллические популярных производителей с доставкой по России.

Как произвести расчет количества секций радиатора

Благодаря простой математической формуле можно произвести расчет и узнать, какое количество секций радиатора необходимо для обогрева помещения.

Перед расчетами требуется узнать площадь отапливаемой комнаты и мощность радиатора. Вторую величину указывают на упаковках с товаром или предоставляют в прайс-листах производители радиаторов.

Итак, чтобы узнать количество секций радиатора (A), следует площадь помещения (S) умножить на 100 и разделить на мощность радиатора (P).

При площади комнаты в 20 кв.м и мощности радиатора 180 ватт получаем:

Соответственно, количество секций можно принимать 11 или 12. Но, так как радиаторы с количеством секций, превышающим 10, прогреваются менее эффективно, лучше произвести монтаж двух или трех радиаторов с меньшим количеством секций.

Вариант подключения радиаторов в квартире

Биметаллические радиаторы отопления какой фирмы купить

Sira Group

Бренд из солнечной Италии, который многие знатоки этой отрасли относят к родоначальнику биметаллического оборудования. Начав свое победное шествие по планете в начале второй половины прошлого столетия, компания к этому моменту имеет множество производственных площадок, значительная часть которых размещена за пределами страны. Такой успех у потребителей, бренд заслужил, предлагая высокотехнологичное оборудование с элегантными внешними формами и эффективной теплоотдачей. Ориентация на потребности людей – не единственное достоинство компании. Сегодня усилия бренда направлены на выпуск ресурсосберегающего оборудования вкупе с претензией на защиту и восстановление окружающей среды.

Еще один итальянский бренд, который основали братья Фарделли в 1971 году. На первых этапах своего развития, компания производила исключительно алюминиевые радиаторы. Этот факт объясняется просто – на тот период в Италии энергоресурсы стоили очень дорого, а при равном потреблении радиаторы из алюминия дают тепла в 4 раза больше, чем чугунные или стальные батареи. Однако, выйдя в 1994 году на российский рынок, компании пришлось освоить выпуск биметаллических радиаторов. Дело в том, что отечественная система отопления некоторым образом отличается от итальянской. Например, давление рабочей среды в наших трубах гораздо выше, чем в европейских странах. Оборудование этой компании соответствует отечественным ГОСТам. Кроме этого, компания дает беспрецедентный гарантийный срок эксплуатации – 25 лет!

Royal Thermo

Бренд, который обязан своему возникновению объединению английской корпорации «Industrial Investment Fund Ltd» с несколькими строительными фирмами из Италии. Проведя пару успешных сделок в северных районах Италии, англичане уверовали в стремительное развитие рынка недвижимости и начали инвестировать в производство радиаторов для водяного отопления. Вплоть до 1998 года вся продукция бренда была направлена на удовлетворение запросов внутреннего рынка. Однако на рубеже тысячелетий, возникла необходимость осваивать рынки Восточной Европы и в частности России. Сегодня адаптированное для непростых природных условий отопительное оборудование с успехом реализуется на постсоветском пространстве. Оценивая продукцию бренда, специалисты утверждают, что компания уверенно занимает лидирующее положение в этой отрасли по соотношению цены и качества.

Так же итальянский бренд, основанный Сильвестро Ниболи в 1970 году в провинции Брешия. Естественно, история бренда непосредственно связана со своим создателем, который почти 50 лет назад покинул небольшое производство элементов к люстрам, с твердым намерением заняться разработкой и производством литых под давлением радиаторов под собственной маркой. Сегодня это динамично развивающаяся компания, продукция которой хорошо знакома множеству потребителей по всему миру. Высококачественное оборудование и постоянное производство новинок вкупе с реалистичной оценкой рынка и курса его развития делают компанию конкурентоспособной.

Отечественный бренд, начавший свою деятельность в 2002 году. Конструкторские разработки биметаллических радиаторов этой компании велись вместе со специалистами из Италии. Производственное оборудование – линии по механической обработке, литья под высоким давлением и так далее так же родом из Италии. Отличительной особенностью радиаторов этой марки является высокая теплоотдача, что позволяет их устанавливать даже в больших по площади помещениях. В общем, продукция компании – идеальное сочетание европейского качества с огромным опытом россиян в использовании отопительного оборудования в климатических условиях близких к экстремальным!

Биметаллические радиаторы отопления; какие лучше; инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

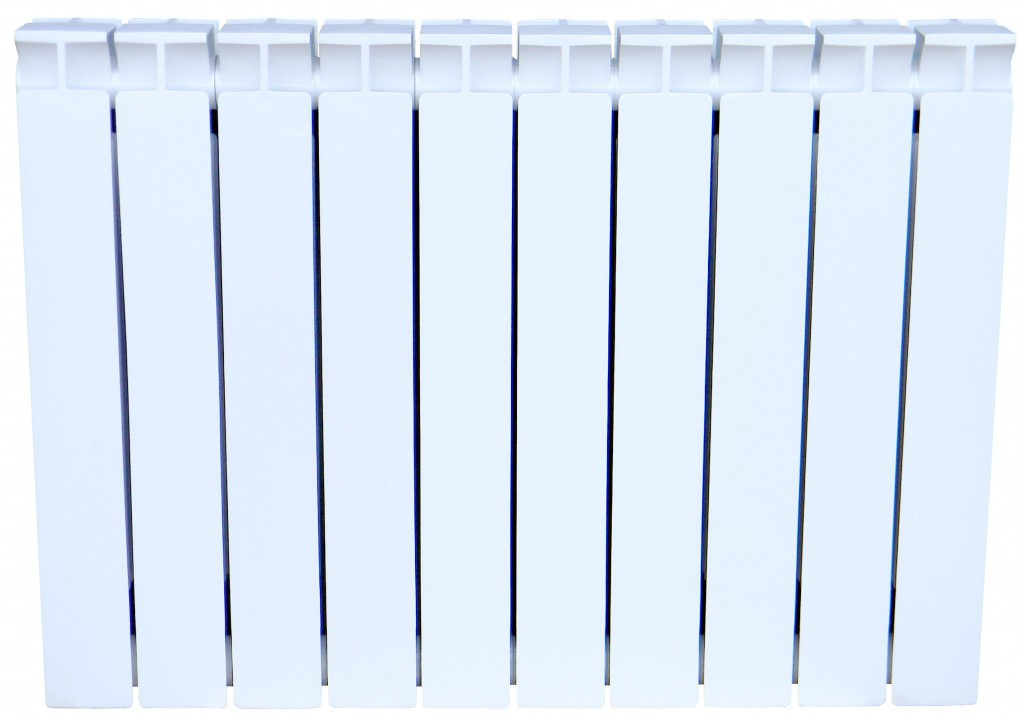

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

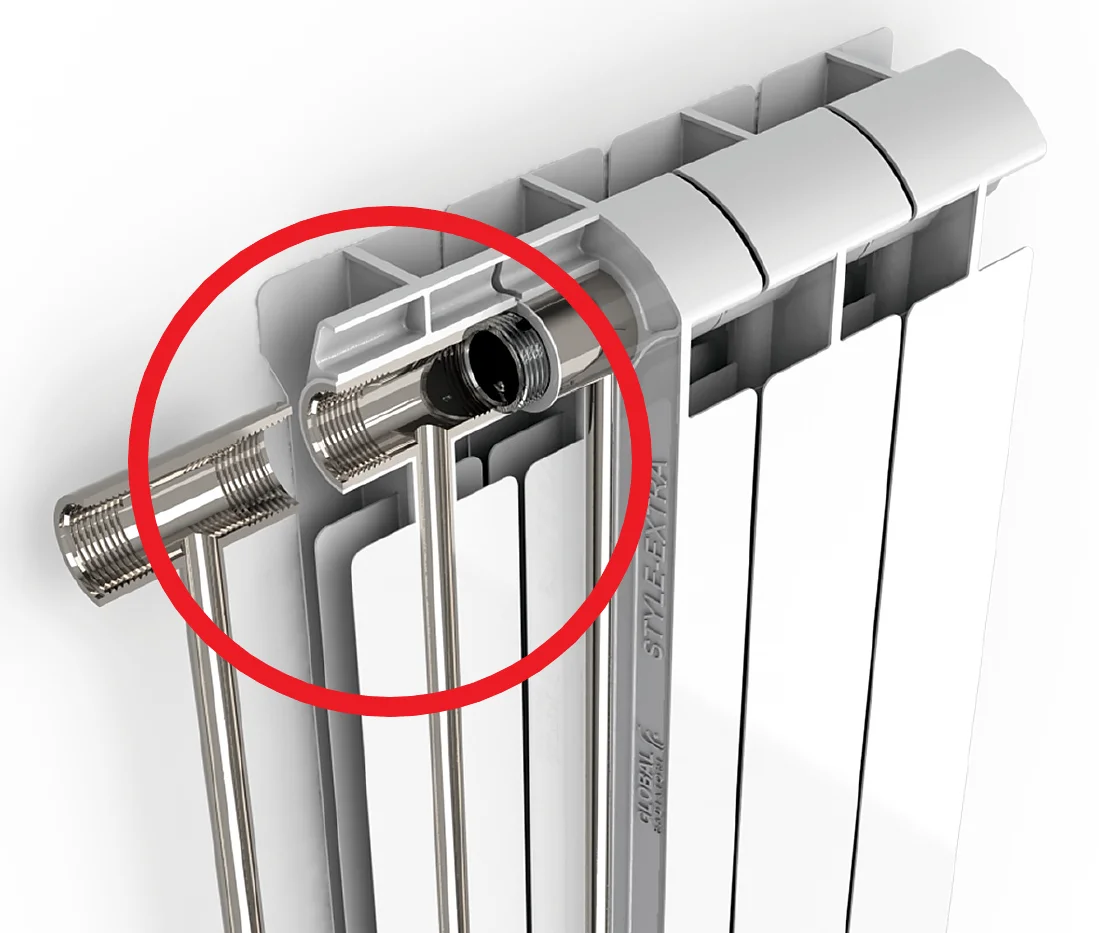

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.
