Схема обвязки твердотопливного котла отопления

Твердотопливный котел. Некоторые особенности

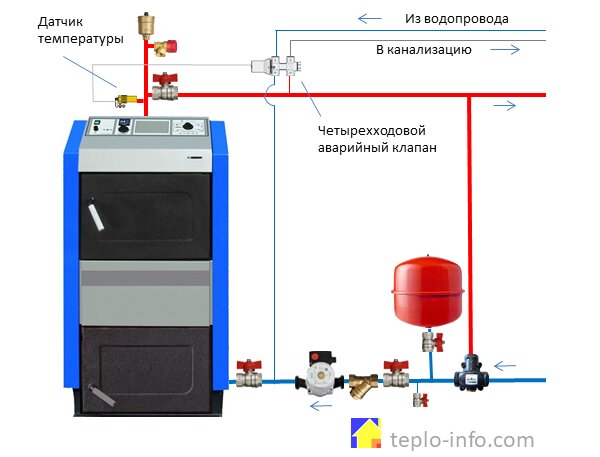

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

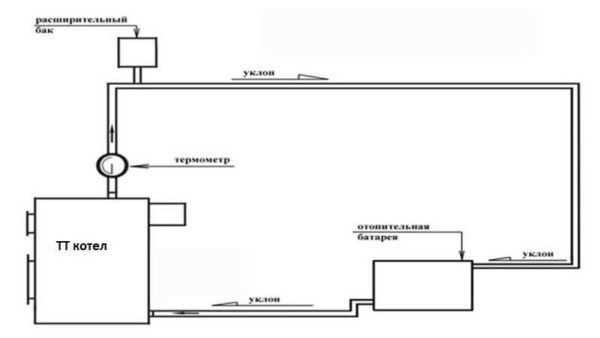

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

Для небольшого котла
Имеет в наличии термоэлемент
В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

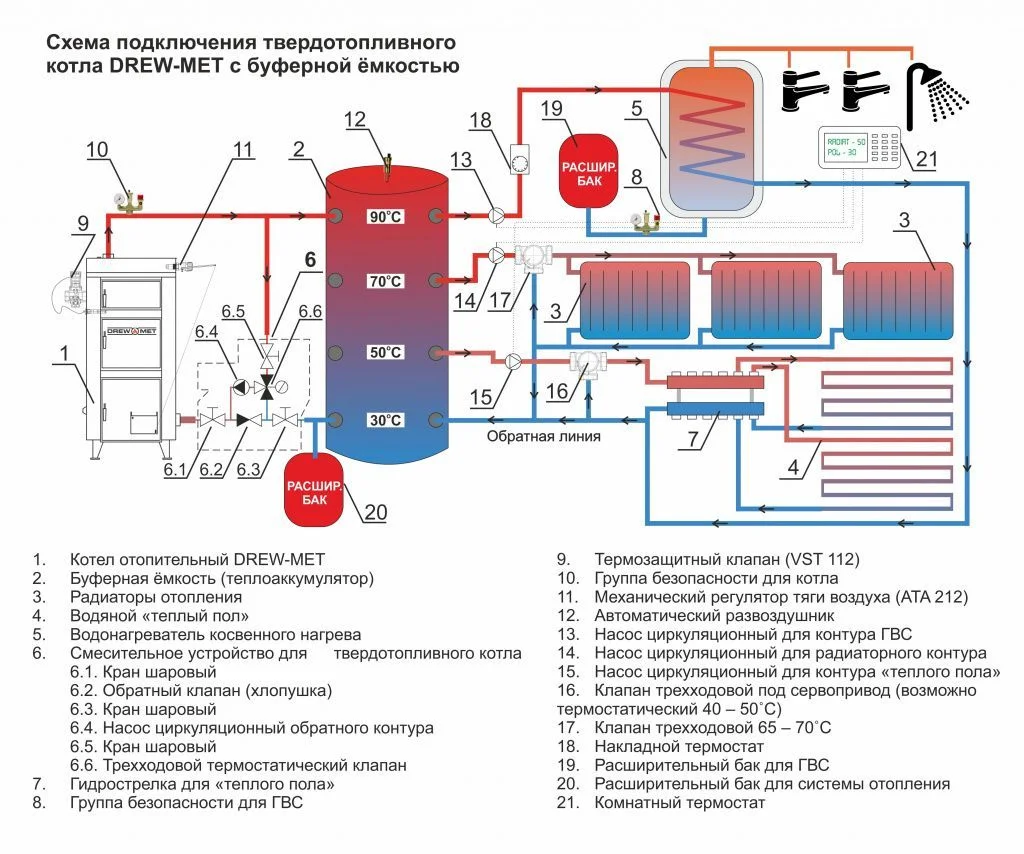

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

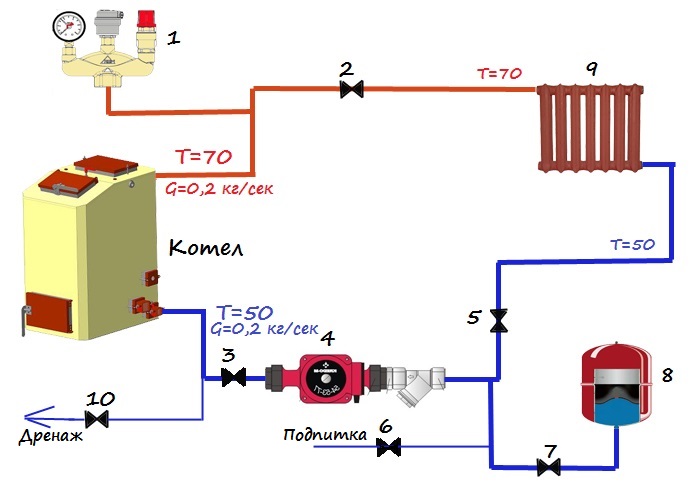

Схема включения

Схема отопления включает в себя такие основные элементы.

Циркуляционный насос.
Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Процесс инсталляции

Установка не очень сложна, а значит, может быть осуществлена своими руками. Далее рекомендуется ознакомиться с основными этапами, которые придется пройти в процессе инсталляции отопительного прибора. При грамотном монтаже система обогрева будет служить много лет.

Подготовка основания

Независимо от используемой схемы подключения твердотопливных котлов, в помещении подготавливается опорная конструкция на полу. Обычно она возвышается над основной частью нижней плоскости на 10-20 см. Наиболее популярный вариант – армированная стяжка из бетона.

Так выглядит надежная платформа для котла.

На поверхность подиума рекомендуется уложить металлический лист для защиты от термического воздействия. В качестве альтернативы можно использовать асбестовые пластины толщиной не менее 5 мм.

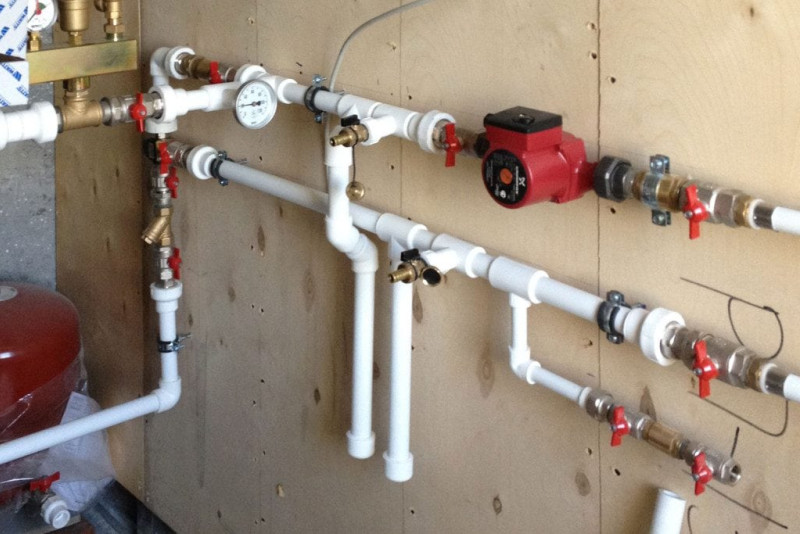

Устройство обвязки

При организации системы необходимо особое внимание уделить подбору наиболее эффективного режима работы и регулировке температуры. При условии правильного выполнения обвязки удается сэкономить, так как тепловая энергия в этом случае оптимально распределяется

При установке может использоваться одна из нескольких схем

При установке может использоваться одна из нескольких схем.

Наиболее простая система с естественной циркуляцией.

Обвязка в системе отопления с естественной циркуляцией является наиболее простым вариантом. так как не подразумевает дополнительных приспособлений. Вся регулировка выполняется вручную, горючее добавляется по мере сгорания. Подобная схема предполагает наличие труб с большим диаметром.
Система с принудительной циркуляцией обязательно должна включать специальный насос для перекачки жидкости. С его помощью теплоноситель движется равномерно по замкнутому контуру. Благодаря такому устройству можно осуществлять регулировку радиаторов отопления отдельно. Однако в здании должно присутствовать электричество для работы циркуляционного насоса отопительной системы .
Коллекторная разводка считается самой сложной. что связано с наличием большого количества различных приспособлений – клапанов, отводчиков воздуха, задвижек, кранов и других устройство для контроля необходимых параметров. Цена такой обогревательной сети достаточно высока.
Кольцевая схема обвязки с первичными и вторичными контурами применяется, как правило, в жилых строениях с множеством потребителей. При устройстве требуется установка сразу нескольких устройств для организации циркуляции теплоносителя.

Наиболее сложная обвязка обогревательного устройства.

Важно! Твердотопливные агрегаты для отопления, имеющие зависимость от электрической энергии должны в обязательном порядке оборудоваться аварийными схемами, чтобы при отключении света нормальная работа продолжалась

Создание дымохода

Устройства оснащаются трубой для отвода продуктов сгорания, сечение которой должно соответствовать размерам выпускного отверстия, расположенного в верхней части. Чаще всего используются готовые элементы, состоящие из металлических вставок и теплоизоляционного материала.

При идеальном варианте дымоход должен не иметь поворотов, но если они все же присутствуют, то их нужно делать максимально плавными. Все стыки между составными частями трубопровода необходимо герметизировать, чтобы дым от котла не проникал в отапливаемое помещение. Для этих целей может применяться термостойкая лента или специальный состав.

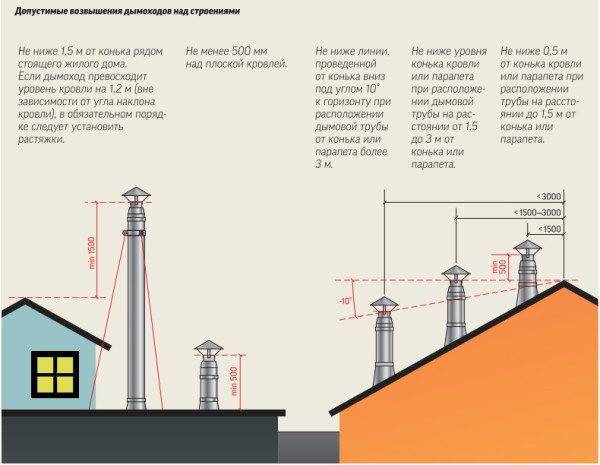

Базовые правила расположения дымохода.

Особое внимание следует уделить выпуску трубы над крышей, так как от этого будет зависеть качество тяги

Если от конька до дымохода расстояние не превышает 150 см, то нужно сделать выпуск над самой верхней точкой на 50 см.
При удалении от пересечения скатов до 300 см труба должна выводиться так, чтобы верхняя часть находилась на одном уровне с коньком.
Если дымоход находится на приличном расстоянии, то его следует располагать ниже верхней части крыши с углом не более 10 градусов.

Обязательные правила при эксплуатации

запрещено пользоваться для растопки веществами, выделяющими токсические вещества (бензином, соляркой, обрезками ДСП, ламината);
ширина прохода вокруг котла должна быть не менее 1 метра;
топливо и легковоспламеняющиеся вещества необходимо держать на расстоянии не менее 40 см от агрегата;
оборудование необходимо регулярно осматривать и перед каждой растопкой убирать шлак и пепел;
ежедневно очищать топку и зольник во избежание засорения дымохода.

При правильной эксплуатации оборудования в вашем доме всегда будет комфортный температурный режим.

Как вам статья?

Мне нравитсяНе нравится

Покупать ли самодельные котлы?

Очень часто монтажники предлагают самостоятельно изготовить Вам котел или же купить его у других «самодельщиков». Аргумент простой – зачем переплачивать. Как раз таки переплачивать в данном случае стоит.

Отопление дома самодельным твердотопливным котлом вещь очень спорная. КПД у таких котлов зачастую низкое. Ибо инженерных мыслей там не продумано. В прямом смысле все будет улетать в трубу. Мощность так же будет очень сильно на глаз. Ну и скорей всего в котельной Вам придется поставить раскладушку и ночевать у котла, чтобы дома в итоге было тепло.

Так же такие котлы делают из черного металла. А они не жаростойкие. Еще можно упомянуть их излишнюю прожорливость. Но в любом случае решать Вам.

Это был обзор основных видов твердотопливных котлов. Надеемся, вам помогла наша статья, и теперь вы сможете сориентироваться в своем выборе.

Требования к подключению

Выше уже упоминалось, что перед тем как совершать монтаж системы отопления, необходимо сначала изучить нужные требования и нормы. От этого зависит функциональность всей системы.

Эффективность отопления напрямую связана с тем, подключили ли систему к водяному контуру или обошлись без этого. Покупая твердотопливный котел, нужно внимательно ознакомиться с инструкцией по эксплуатации. В таких документах разъясняются не только технические характеристики устройства, но и подробно указывается, как должен работать агрегат. Например, минимальная температура на выходе должна равняться 55 градусам, в то время, как на входе 45 градусам. В обратном же случае, будет образовываться конденсат. Именно для таких целей и нужно создавать правильную схему подключения котла к системе.

Есть еще ряд особенностей, которые нужно знать:

Когда выбирается место под установку прибора, важно помнить, чтобы это была идеальная горизонтальная жесткая поверхность. При этом он должен иметь строго вертикальное положение. Поэтому, специалисты рекомендуют предварительно в котельне сделать цементную стяжку, толщина которой должна быть не менее 5 см

Также тут обустраивают подсыпку такой же толщины. Тут важно сказать, что для монтажа расширительного бачка нужно выбрать самую высокую точку, для чего обычно выбирается чердак. В системе отопления должен присутствовать дымоход, который оборудуют клапаном. Такая деталь подбирается из нержавеющей стали. В нижней части дымохода монтируют сборник, в котором будет скапливаться весь конденсат. Так как по такой трубе предстоит проходить дыму с различного рода примесями, то со временем на внутренней поверхности начнет образовываться налет. Соответственно, нужно создать условия, чтобы можно было приводить дымоход в порядок, для чего по всей длине оборудуются окошки. Важно чтобы они были легкодоступны

Поэтому, специалисты рекомендуют предварительно в котельне сделать цементную стяжку, толщина которой должна быть не менее 5 см. Также тут обустраивают подсыпку такой же толщины

Тут важно сказать, что для монтажа расширительного бачка нужно выбрать самую высокую точку, для чего обычно выбирается чердак. В системе отопления должен присутствовать дымоход, который оборудуют клапаном

Такая деталь подбирается из нержавеющей стали. В нижней части дымохода монтируют сборник, в котором будет скапливаться весь конденсат. Так как по такой трубе предстоит проходить дыму с различного рода примесями, то со временем на внутренней поверхности начнет образовываться налет. Соответственно, нужно создать условия, чтобы можно было приводить дымоход в порядок, для чего по всей длине оборудуются окошки. Важно чтобы они были легкодоступны.

Если трубе для отвода копоти предстоит проходить через малоотапливаемые помещения в доме, то такие участки должны быть утеплены. Это поможет не только избежать образования дополнительного конденсата, но и существенно продлит срок службы самого материала.
При создании схемы отопления нужно обязательно устанавливать предохранительный клапан. Это обосновано тем, что твердотопливные котлы должны работать только с водяным контуром, где есть давление в 2кг\см.куб., при этом температурный показатель не должен превышать 90 градусов. Поэтому клапан станет предохранителем при каких-либо сбоях.

На самом деле, все технологические нюансы всегда указываются в инструкции к агрегату. Соответственно, перед тем как выбирать схему обвязки котла, нужно внимательно изучить документацию.

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

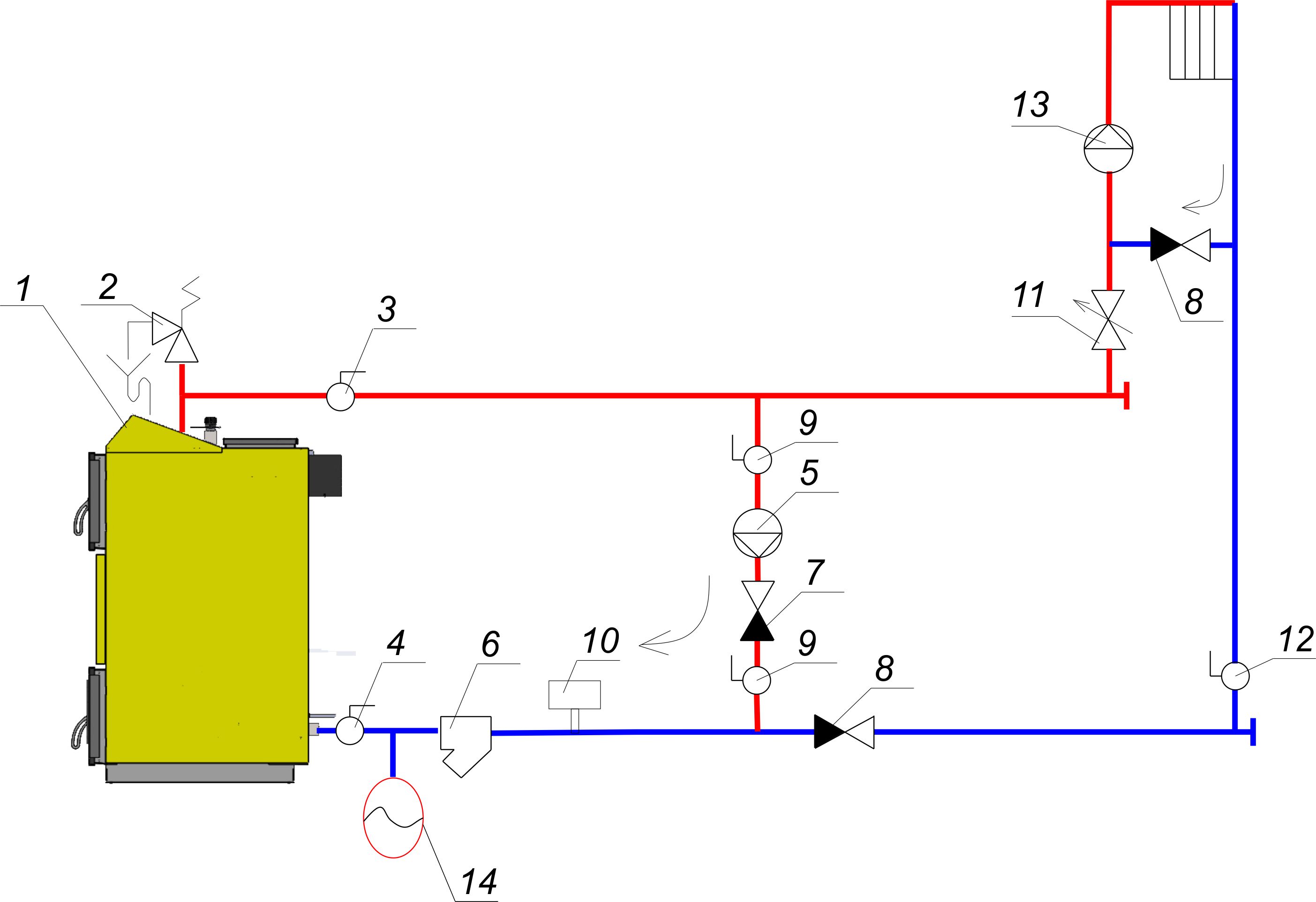

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

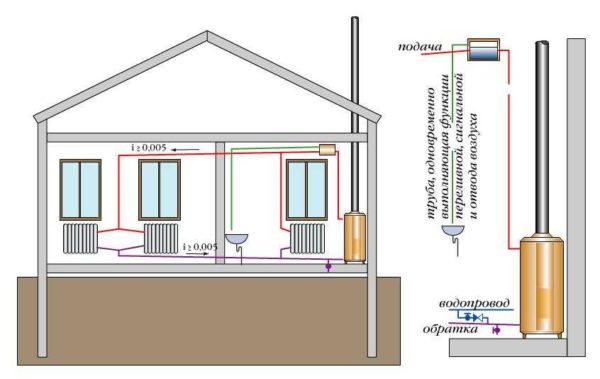

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Требования к обвязке

Обвязку твердотопливного котла длительного горения можно выполнить по многим схемам, которые должны учитывать правила:

Температура воды или любой другой жидкости, которая выходит с головного устройства системы, не должна превышать нормативные значения. Это касается давления, под которым подается теплоноситель.
Температура входящего в котел длительного горения теплоносителя не должна быть меньше 20 °С от аналогичного показателя воды, выходящей из теплообменника. Иначе в середине корпуса начинает конденсироваться влага.
Должны быть автоматические приборы, которые способны управлять мощностью агрегата длительного горения и обеспечивать стабильную температуру жидкости.

Лучше всего такие требования соблюдаются схемах, которые предусматривают наличие циркуляционных насосов.
