Характеристики и особенности эксплуатации панельных радиаторов purmo (пурмо) для отопления дома и цена

Размещение на стене

Панельные радиаторы компакт имеют на задней стороне петли, за которые их навешивают на крючки, прикрепленные к стене. Набор для такой установки входит в комплектацию изделия.

Радиаторы с нижним типом подключения отличаются видом крепления. У них нету петель. На них сначала одеваются 2 или 3 контейнера (в зависимости от длины панели) с петлями. Исключение представляет модель типа CV11. У нее петли уже приварены.

Напольный крепеж для панельных радиаторов разнится по высоте. Для батарей высотой 300-900 мм есть один крепеж, а для радиаторов высотой 200 мм — другой. Для типа 21 идут специальные ножки, для типов 22, 33 — другие, так как ширина этих панелей разная (70 мм и 102 мм). Эти же крепления применяются для моделей RAMO и PLAN. Для гигиенических радиаторов применяют отдельные приспособления.

Лучшие из стальных радиаторов отопления трубчатых

Arbonia 2057

Стильный Arbonia 2057 Мне нравится1Не нравится

Представляет идеальное сочетание стильного дизайна с функциональностью и надёжностью. Модель с боковым типом подключения подходит для систем автономного и централизованного типа. Пятиступенчатая обработка поверхности изделия, включающая тщательную очистку, грунтовку, порошковую покраску и высокотемпературную закалку, гарантирует длительную защиту от коррозии. Благодаря сглаженным линиям корпуса, отсутствию острых элементов, отличаются безопасностью и простотой в уходе.

Плюсы и минусы

Гигиеничность, повышенный уровень комфорта при эксплуатации. Элегантные формы, стильный дизайн. Возможность подбора изделий разной высоты или длины. Улучшенная теплоотдача. Наличие терморегулятора. Долговечность.

Высокая стоимость.

Цена: от 22439 рублей.

Zehnder Charleston 2180

Оригинальный Zehnder Charleston 2180 Мне нравитсяНе нравится

Сочетает безупречное немецкое качество с оригинальным, стильным дизайном. Одно из преимуществ модели: разнообразие цветовых решений под любые интерьеры. Наличие качественного антикоррозийного покрытия обеспечивает долговечность прибора. Его гигиеничность, безопасность для здоровья подтверждена сертификатами российских и европейских контролирующих служб. По мнению многих покупателей, данные радиаторы являются эталонными среди отопительного оборудования.

Плюсы и минусы

Экологическая безопасность. Надёжность. Стильный внешний вид, эргономичность конструкции. Настоящее немецкое качество.

Высокая цена.

Стоимость модели начинается от 16593 рублей.

Irsap Tesi/3 565 EL6 CL.01 T2

Модель Irsap Tesi/3 565 EL6 CL.01 T2 Мне нравитсяНе нравится1

Модель сочетает элегантный, классический дизайн с улучшенной надёжностью и функциональностью. Батарея изготовлена с применением лазерной сварки, придающей максимальную герметичность её конструкции.

Благодаря отсутствию грубых внутренних швов, загрязнения не скапливаются внутри радиатора, что продляет срок его эксплуатации. Тип подключения – боковой. Максимальное рабочее давление: до 10 бар. При компактных габаритах прибор отличается улучшенной теплоотдачей.

Плюсы и минусы

Швы минимальной толщины, выполненные метолом лазерной сварки. Улучшенные показатели теплоотдачи. Элегантные формы. Компактные размеры. Универсальность. Длительный срок службы.

У прибора отсутствует терморегулятор.

Цена: от 22 800 рублей.

Модельный ряд радиаторов Purmo

Продукция Purmo позволяет смонтировать отопительную систему любой конфигурации. Компания выпускает как трубчатые, так и панельные радиаторы. Помимо этого, в ассортименте имеются полотенцесушители, трубы, конвекторы и вентиляционные системы.

Purmo Compact

Это базовая модель радиатора панельного типа с профилированной поверхностью, имеющая 4 боковых отверстия с резьбой ½ дюйма для подвода труб отопления. Маркируются изделия данной модели следующим образом — 11, 12, 22, 33. Первой значение маркировки указывает количество панелей, по которым движется теплоноситель, второе — количество рядов внутренних П-образных ребер для улучшения эффекта конвекции. Соответственно, чем больше обозначение, тем мощнее будет прибор, но в этом случае его глубина также увеличивается.

Батареи Purmo Compact предназначены для использования в одно- и двухтрубных системах отопления закрытого типа. В зависимости от модели длина радиатора может составлять от 40 см до 3 м, а высота — от 30 см до 90 см. Допустимое давление 10 атм. Максимальная температура теплоносителя — +110°С.

При необходимости подвода труб снизу предусмотрена модель с нижним подключением Ventil Compact, в которой входные отверстия могут располагаться с левой или правой стороны радиаторы. При заказе по телефону этот момент необходимо обязательно уточнять. В модели Ventil Compact M предусмотрено нижнее подключение по середине прибора.

Все модели с нижним подключением оснащаются термостатическим вентилем. Его настройку осуществляют на производстве. Дополнительная регулировка требуется в редких случаях, если по какой-либо причине его работа не устраивает.

Purmo Hygiene

Специальный гигиенический тип радиаторов без внутренних ребер. При движении конвекционных потоков вместе с ними поднимаются частицы пыли, которые затем оседают на внутренней поверхности радиатора. Отсутствие ребер облегчает процесс очистки прибора. Модель Hygiene рекомендуется для установки в помещениях где проживают люди с аллергическими заболеваниями, а также в больницах, детских садах и других общественных местах. В таких радиаторах доля тепла, передаваемая инфракрасным излучением, значительно превышает конвекционный теплообмен.

Purmo Vertical

Данный вид радиаторов относят к дизайнерскому типу и больше подходит для загородных домов или квартир с автономной системой отопления.

Purmo Air

Металлопластиковые окна обладают хорошей энергоэффективностью, но их необходимо периодически открывать для проветривания помещения, в противном случае недостаток свежего воздуха может стать причиной плохого самочувствия. Специалисты компании учли эту проблему и разработали модель Air, позволяющую проветривать помещение без открытия окна.

Радиатор монтируется на наружную стену, рядом проделывается сквозное отверстие и устанавливается фильтр. Пройдя через него, холодный воздух нагревается от радиатора и рассеивается по комнате. Таким образом получается миниатюрная вентиляционная система с подогревом. Оборудование для вентиляции поставляется в комплекте с радиатором.

Delta Laserline

Данная модель относится к трубчатому типу радиаторов, состоящих из секций. Конструкция каждой секции представляет собой две головки, соединенные между собой стальными трубами. В зависимости от модели количество рядов труб может быть разное. При помощи сварки секции соединяются в единый радиатор. В такой конструкции большую роль играет качество сварных швов. Для изготовления трубчатых радиаторов применяют лазерную сварку, контролируемую компьютерной системой.

READ Как установить образ iso на жесткий диск

Модели Delta Laserline имеют традиционную форму, используемую в таких типах батарей, но немного в другом исполнении. Трубы изготавливают не округлыми, а в форме буквы D, благодаря чему достигается более эффективная теплоотдача при меньших размерах.

Длина таких батарей варьируется от 20 см до 2,5 м, высота от 15 см до 3 м. Есть возможность изготовления радиаторов любой высоты по индивидуальным размерам. Допустимая температура теплоносителя 120°С, при давлении до 10 атм.

Purmo Delta Bar

Этот радиатор можно назвать по-настоящему эксклюзивным. Он может служить не только как отопительный прибор, но и как декоративный столик или даже барная стойка. Также его можно использовать в качестве перегородки для зонирования помещения.

Как подключить к системе

Стальные радиаторы «Пурмо» подключаются к контуру отопления двумя способами: сбоку, снизу. Покупатели особенно довольны полным набором деталей для подсоединения к теплопроводу.

Для бокового подключения применяются 2 типа вентилей:

прямые, когда подсоединение идет по прямой;
угловые, когда трубы убраны в стену.

В обоих случаях термоголовка (при желании) устанавливается в термостатический клапан, который устанавливается на подачу. На обратку ставится запорный клапан. Термоголовку устанавливают для того, чтобы не крутить постоянно термовентиль. Она выставляет температуру от 18°С до 27°С автоматически.

Нижнее подключение также может быть прямое, когда трубы идут прямо в пол, и угловое, когда трубы идут в стену. Под ультрафиолетовыми лучами и при нагревании обычная труба быстро разрушается. Поэтому промежуток между отопительным прибором и полом или стеной рекомендуется делать из оригинальных комплектующих. Для каждой системы отопления и для каждой трубы есть свои фирменные особо стойкие к коррозии трубки. Поэтому для подключения к системе требуется еще евроконус в качестве переходника.

В случае с нижним подключением встроенный клапан идет в наличии с отопительным прибором. На него можно установить термоголовку.

Размещение на стене

Гидравлические характеристики

Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.

Для однопанельных радиаторов типа

FH10падение давленияв радиаторе описывается формулой:Δp = 0,0160 * q2 K_v= 2,5 m3/hДля многопанельных радиаторов типа FH20 i FH30 падение давления в радиаторе описывается формулой:Δp= 0,0105 * q2 K_v = 3,1 m3/hгде:Δp- сопротивление течению воды через радиатор, выражанное в паскалях q – поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.

Конструктивные особенности

Радиатор данного типа может состоять из одной либо нескольких панелей (как правило, не более четырех). К панелям с внутренней стороны приваривается конвективный элемент – стальной профилированный лист П-образного сечения. Конвектор нагревается от панели и отдает тепло проходящему через него воздуху. Применение конвективных элементов позволяет повысить тепловую мощность прибора до 60%.

Для чего же тогда производители выпускают модели без конвективных вставок? Дело в том, что, несмотря на значительное увеличение мощности, конвективные вставки являются местом обильного накопления пыли, для удаления которой необходимо использовать специальную щетку. Приборы без конвектора применяются в помещениях, к которым выдвигаются повышенные гигиенические требования – например, в медицинских учреждениях.

Многообразие типоразмеров панельных радиаторов.

Обзор модельного ряда

При удивительной широте типоразмеров, линейки моделей имеют свои уникальные черты.

Название моделиОсобенностиCompact Рифленая передняя стенка. Подключение сбоку.Ventil Compact (CV)Рифленая пластина впереди. Подключение снизу со смещением вбок.Plan Compact (FC)Идеально гладкие лицевая и боковые поверхности. Боковое подсоединение.Plan Ventil Compact (FCV)Гладкие поверхности. Конвекционные элементы. Боковое и нижнее подключение. Встроенный клапан.Plan Ventil Compact M (FCVM)Гладкий рельеф облицовки. Конвекционные детали. Присоединение сбоку или снизу по центру. Термоклапан.Plan Hygiene (FH)Абсолютно гладкая и плоская конструкция без боковин и верхней решетки. Без конвекции. Боковое подключение.Plan Ventil Hygiene (FHV)Гладкое изделие лишь с греющими элементами. Боковое и нижнее присоединение. Регулирующий клапан.Ramo Compact (RC)Передняя пластина декорирована тонкими горизонтальными бороздками. Боковое подключение.Ramo Ventil Compact (RCV)Лицевая панель с горизонтальными углублениями. Подключение сбоку и снизу. Регулирующий клапан.Ramo Ventil Compact M (RCVM)Горизонтальные бороздки. Центральное нижнее подключение. Клапан.VerticalЛицевая пластина с вертикальными бороздками. Боковое подсоединение возможно вверху, посредине, внизу. Высота — свыше 1,5 м.

Цвет радиаторов — белый, по спецзаказу — любой из палитры RAL.

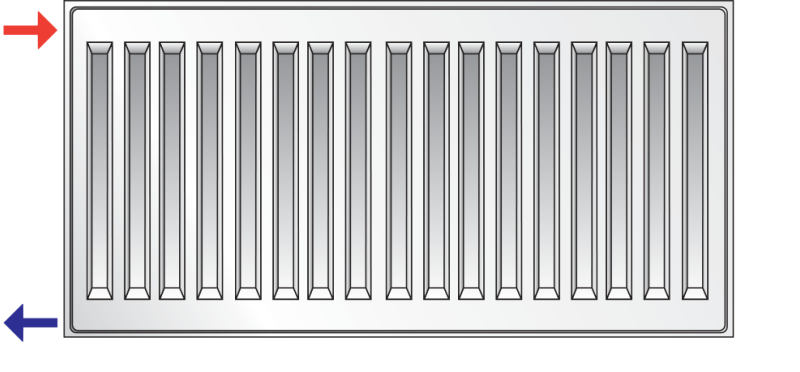

Способы подсоединения

Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.

Перекрёстное подсоединение

Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Особенности конструкции радиаторов Purmo

Для изготовления батарей сталь подходит по многим параметрам, она является гибким и ковким материалом, при высокой прочности легко соединяется сваркой, ее технологичность давно проверена у различных изделий отопительной системы. Стальные панельные батареи изготавливают двух видов:

трубчатые радиаторы;
панельные разновидности плоских батарей.

Панельный тип

Вначале для изготовления прибора делают заготовки. Два плоских стальных прогона соединяют при помощи контактной сварки по контуру для прочного сцепления. При создании прибора штампуют вместе две или три такие полученные панели. Внутри получаются овальные полости-ходы для перемещения отопительной жидкости. Окончательно готовые детали присоединяют друг к другу при помощи патрубков.

Для повышения отдачи тепла с изнанки на панелях ставят П – образные ребра, которые изготавливают из более тонкой стали, чем пластины. Такая конструкция с успехом повышает конвекцию. Сложное соединение нескольких пластин снаружи накрывается специальным кожухом.

Разновидности панельных радиаторов отопления Purmo зависят от числа соединенных конверторных и нагревательных пластин внутри плоского прибора. Владельцы частных домов наиболее предпочитают устанавливать плоские радиаторы Purmo только с функцией нагревания воздуха, без конверторного сообщения. Такие панельные радиаторы получаются небольшими по толщине, что дает возможность монтировать их без уменьшения полезной площади комнаты.

Радиаторы Purmo трубчатого типа

Эти модели относят к изделиям трубчатого типа, если сердечник отопительного панельного прибора представляет собой сваренные между собой трубы и является одновременно корпусом. В изготовлении такой радиатор более сложный, чем панельный тип, но моделей представлено большое множество. Потребители наиболее часто предпочитают выбор классического распространенного варианта, когда радиатор похож на старинные чугунные модели, но внутри предусмотрено гораздо больше ходов для передвижения отопительной жидкости.

Цена радиаторов Purmo довольно значительная, этот тип можно отнести к элитным моделям и назвать его бюджетным нельзя. Дизайнеры, работающие с размахом творческой мысли в тандеме с полетом фантазии, могут позволить себе оригинальный дизайн, где панельный радиатор выступит изюминкой дорогого интерьера.

Чем завоевали покупателя

«Пурмо» стремится своей продукцией удовлетворить все потребности пользователя и даже предложить новые. Фирма выпускает радиаторы:

электрические;
гигиенические;
декоративные;
для ванных комнат;
для системы вентиляции.

Стальной прокат для радиаторов поставляется от лучших производителей Европы. Антикоррозионная защита обеспечивается грунтовкой, нанесенной методом катафореза и электростатическим напылением конечного лакокрасочного слоя. О надежности такого покрытия говорит факт его использования в производстве кузовов автомобилей.

Дополнительная информация! Фирма имеет сертификаты качества при производстве и монтаже продукции и за экологический менеджмент.

Где можно использовать

Радиаторы «Пурмо» применяются в закрытых системах отопления. Они подходят для:

публичных зданий;
офисов;
промышленных сооружений;
частных домов;
квартир.

Технические характеристики

Чтобы гарантийный срок был даже превышен, имеются требования к воде в системе отопления:

общее количество ионов хлора и сульфатов должно быть меньше 150 мг/л;
вместимость кислорода должна быть впределах 0,02 мг/л;
жесткость меньше 4,0 °Ж;
рН равен 8,0-9,5.

В качестве теплоносителя допускается и антифриз.

Радиаторы отопления PURMO объединили в себе дочтоинства конвектора и батареи. Они отдают тепло помещению двумя способами:

излучением от греющихся элементов;
конвекцией, когда нагревающийся у пластин воздух самопроизвольно поднимается вверх, уступая место холодному воздуху внизу и создавая «тепловой экран» от окна.

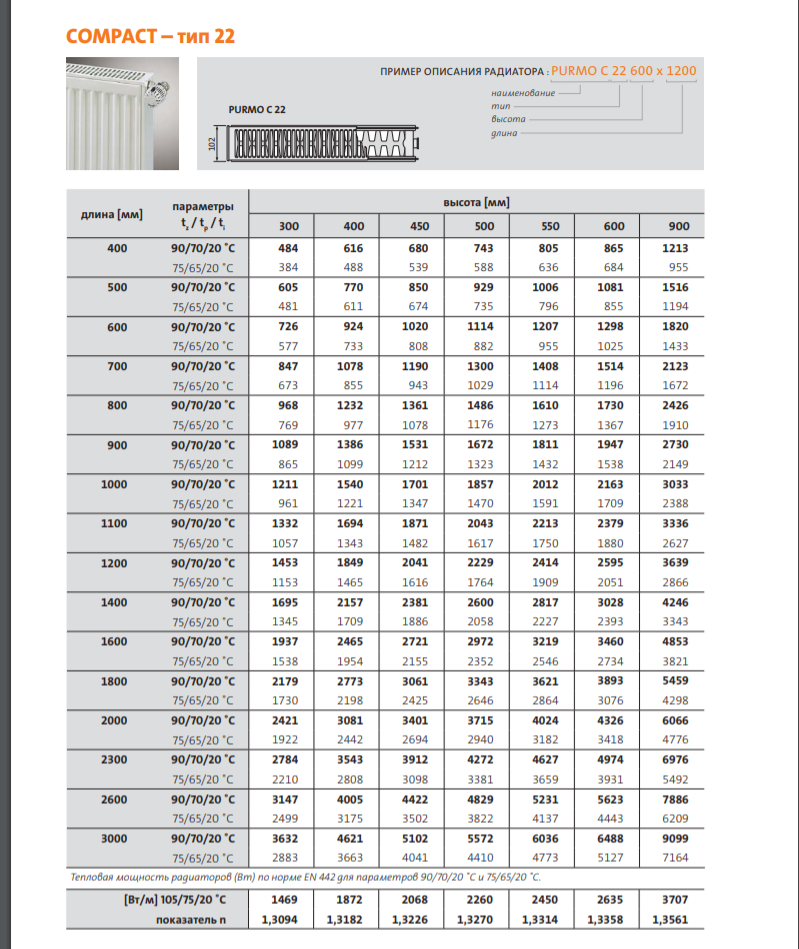

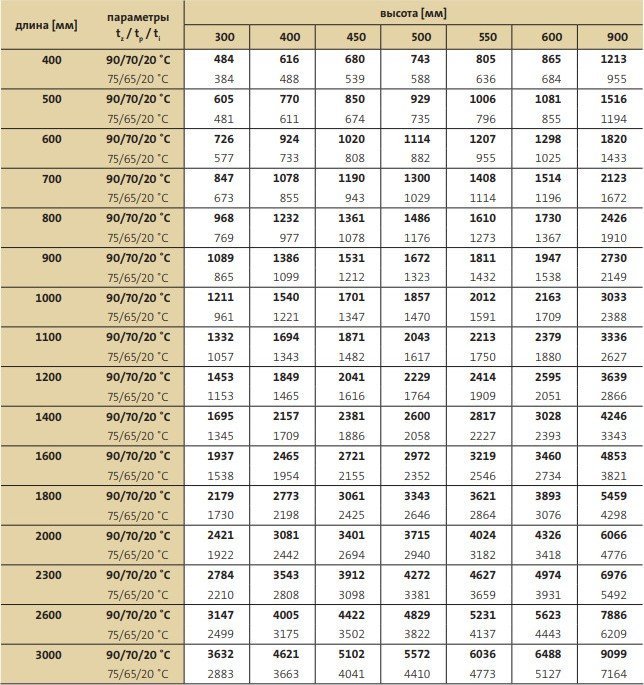

Габариты батареи PURMO показаны в таблице.

Название параметра	Размер, мм
Высота	200, 300, 400, 450, 500, 550, 600, 900
Длина	400 с шагом 100 до 1200. Далее 1400,1600, 1800, 2000, 2300, 2600, 3000

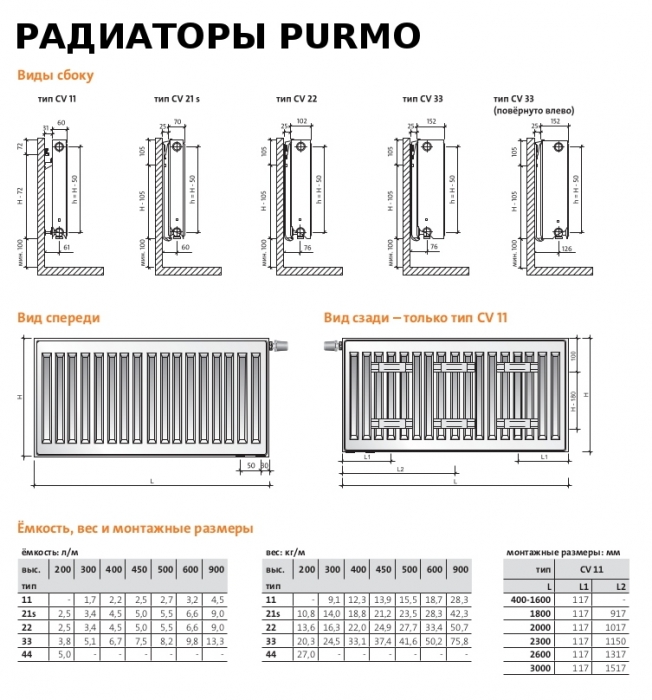

Толщина батареи «Пурмо» продемонстрирована на рисунке ниже.

Первая цифра в описании типа обозначает количество нагревательных элементов, вторая — количество конвекторных блоков.

Обратите внимание! Межосевое расстояние — расстояние между отверстиями, через которые подключается радиатор к трубам. Оно во всех моделях на 50 мм меньше высоты батареи

Характеристики стальных радиаторов Purmo

Панельные приборы отопления изготавливают из холоднокатаного стального листа FeP0. Для нагревательных панелей используют металл, толщиной 1,25 мм, для конвекционных – 0,5 мм. На автоматизированной линии проходит полный цикл монтажных операций – от штамповки нагревательных панелей до приваривания патрубков и крючков. Современные методы окраски стали – катафорез и электростатическое напыление – обеспечивают прочное лакокрасочное покрытие для эстетичного вида и защиты от коррозии.

Устанавливать стальные батареи можно в закрытые системы центрального или автономного отопления, где рабочее давление не превышает 10 бар, а температура – 110 °С. Их используют в жилых и офисных помещениях, в школьных и медицинских учреждениях, для обогрева торговых площадей и производственных участков.

Стальной панельный радиатор Purmo: аргументы «за» и «против»

Аргументы «за»:

Малая тепловая инертность.
Высокая теплоотдача. Осуществляется двумя способами: внутренняя часть радиатора обеспечивает передачу тепла посредством конвекции, а внешние стороны – путем излучения. Поэтому даже небольшие и компактные модели эффективно справляются с задачей обогрева помещений.
Высокая прочность – автоматизированная сварочная линия, контроль на каждом этапе производства, качество и толщина металла для изготовления основы радиатора гарантируют его надежность.
Длительный эксплуатационный ресурс – производитель дает гарантию до 10 лет при соблюдении условий монтажа и использования приборов.
Большой выбор моделей по способу подключения и типоразмерам.
Высокое качество и прочность лакокрасочного покрытия.
Эстетичный внешний вид – панельные модели способны не только обогреть, но и украсить квартиру или дом. Производитель предлагает возможность окраски радиатора в любой цвет по желанию заказчика.

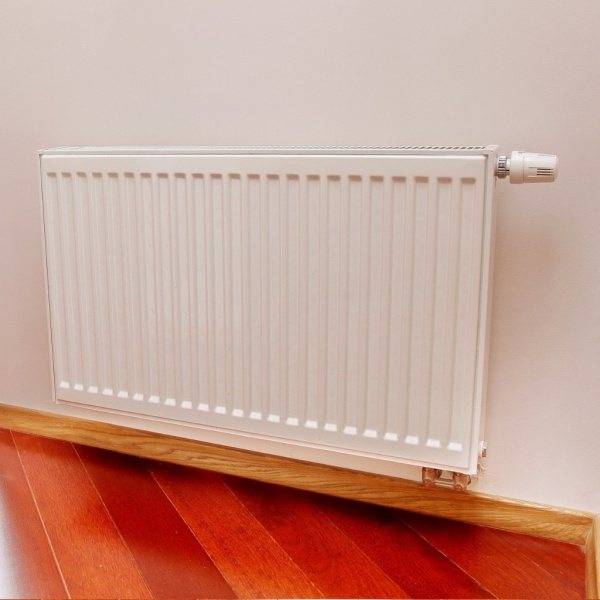

Стальные панельные радиаторы Purmo с нижним подключением

Аргументы «против»:

Повышенное гидравлическое сопротивление.
Склонность к коррозии – недопустимо оставлять радиаторы без теплоносителя более чем на две недели, иначе начавшиеся разрушительные процессы остановить невозможно.
Высокие требования к качеству теплоносителя.
Под действием гидравлических ударов или при превышении рабочего давления постепенно ослабляются и разрушаются сварочные швы, что значительно сокращает срок эксплуатации отопительного прибора.

Взвесив все «за» и «против», вывод сделать несложно – стальные радиаторы имеют оптимальные технические характеристики для эффективного обогрева помещений, но срок службы их напрямую зависит от условий эксплуатации.

Обзор модельного ряда

При удивительной широте типоразмеров, линейки моделей имеют свои уникальные черты.

Название модели	Особенности
Compact	Рифленая передняя стенка. Подключение сбоку.
Ventil Compact (CV)	Рифленая пластина впереди. Подключение снизу со смещением вбок.
Plan Compact (FC)	Идеально гладкие лицевая и боковые поверхности. Боковое подсоединение.
Plan Ventil Compact (FCV)	Гладкие поверхности. Конвекционные элементы. Боковое и нижнее подключение. Встроенный клапан.
Plan Ventil Compact M (FCVM)	Гладкий рельеф облицовки. Конвекционные детали. Присоединение сбоку или снизу по центру. Термоклапан.
Plan Hygiene (FH)	Абсолютно гладкая и плоская конструкция без боковин и верхней решетки. Без конвекции. Боковое подключение.
Plan Ventil Hygiene (FHV)	Гладкое изделие лишь с греющими элементами. Боковое и нижнее присоединение. Регулирующий клапан.
Ramo Compact (RC)	Передняя пластина декорирована тонкими горизонтальными бороздками. Боковое подключение.
Ramo Ventil Compact (RCV)	Лицевая панель с горизонтальными углублениями. Подключение сбоку и снизу. Регулирующий клапан.
Ramo Ventil Compact M (RCVM)	Горизонтальные бороздки. Центральное нижнее подключение. Клапан.
Vertical	Лицевая пластина с вертикальными бороздками. Боковое подсоединение возможно вверху, посредине, внизу. Высота — свыше 1,5 м.

Цвет радиаторов — белый, по спецзаказу — любой из палитры RAL.

Обзор модельной линейки радиаторов Purmo

Каждая серия финских радиаторов имеет свои конструктивные и эксплуатационные особенности. В ассортименте можно выбрать модели необходимых размеров по высоте и длине, с различным количеством нагревательных панелей и конвекционных пластин, с профилированной или гладкой фронтальной поверхностью.

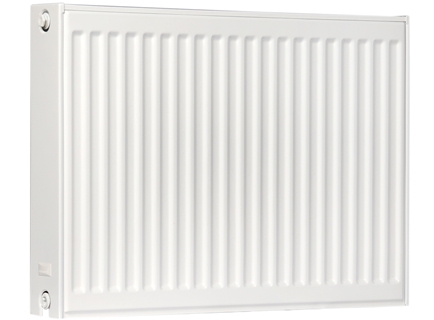

Радиаторы Purmo Compact выполнены в классическом дизайне – профильные нагревательные панели закрыты по бокам накладками, сверху – решеткой. Простота монтажа в сочетании с высокой тепловой эффективностью сделали модели этой серии особо популярными среди пользователей.

Радиатор Purmo Compact 22 500

Радиатор Purmo Ventil – вариант классической модели Compact, в которой профилированная передняя поверхность скрывает патрубки и регулятор, создавая чистоту и не загромождая поверхности.

Встроенный термостатический вентиль позволяет ограничивать температурный поток, регулируя расход тепловой энергии.

Радиатор панельный Purmo Ventil Compact имеет уникальное настенное крепление Monclac – возможность при монтаже развернуть прибор на 180 градусов бывает просто необходимой в некоторых случаях.

Модель Purmo Ventil Compact CV 22 500

Передняя панель Purmo Ramo Compact – гладкая с легкими горизонтальными бороздами. Высокие эстетические качества и оригинальный дизайн позволили сочетать модели этой серии в различных интерьерных решениях без снижения прочностных и тепловых характеристик.

В радиаторах Plan фронтальная панель выполнена несколько иначе – гладкая поверхность приварена к корпусу таким образом, чтобы не было видно точек сварки.

Батарея Purmo Planora (PCV) одной из первых продемонстрировала тепловую эффективность без потери стиля – гладкий фасад скрывает интегрированную систему труб и корпус регулятора.

Для помещений с повышенными гигиеническими требованиями разработаны радиаторы Purmo Hygiene – отсутствие боковых накладок и верхней решетки облегчает уборку и не скапливает пыль и другие загрязнители, что важно для медучреждений, детских садов и школ, пищевых предприятий. Отсутствие дополнительных панелей увеличивает долю теплового излучения, снижая процент конвективного теплообмена

Радиаторы модели Purmo Hygiene

По типу подключения производитель предлагает три варианта батарей:

Стандартный с боковым соединением (Compact) – классический выбор, где все трубы «на виду». Идеальный вариант при реконструкции имеющейся системы отопления, когда необходимо подобрать модель без дополнительных переделок;
С нижним и боковым соединением (Ventil Compact) с интегрированным в корпус регулятором – для тех, кому не нравится внешняя прокладка труб;
С центральным соединением (Ventil Compact M) – всего одна точка подключения посередине значительно облегчает монтаж радиаторов. Соединение практически не заметно и не касается пола – пыль и грязь больше не собираются под радиатором.

Подведем итог

Компания Purmo предлагает бескомпромиссное качество во всей линейке радиаторов – инновации в конструкции отопительных приборов позволяют получить максимальную теплоотдачу даже при низкой температуре теплоносителя. При этом эффективная терморегуляция и небольшой объем воды способствует быстрому и равномерному прогреву, что значительно экономит расход энергии. Но срок эксплуатации стальных панельных батарей зависит от теплоносителя, проконтролировать качество которого возможно только в автономных системах отопления.

Остановить свой выбор на простой и сдержанной модели или выбрать более эстетичный и скульптурный вариант – дело индивидуальное, в любом случае решение будет практичным и надежным.
