Общая информация
Кодовый замок меттэм (далее будем сокращенно звать его ЗКП) по сути, представляет собой механическую кодовую защелку. Предназначена она к установке на металлические и деревянные двери там, где не требуются высокие охранные свойства, а запирание необходимо больше для галочки, от проходящих мимо бездельников. Поэтому рассматриваемое запирающее устройство популярно в таких местах, как подъездные двери, двери общественных сортиров, беседки, подсобки и т.д.
Обращаем ваше внимание, что при всех достоинствах этого замка, охранные свойства его откровенно невысокие. Поэтому ставить его на неохраняемые ответственные помещения единственным замком не нужно
Ещё один важный момент: замок собран под двери внутреннего открывания и на двери внешнего открывания установлен быть не может. Завод в паспорте заявляет, что есть модификация, которая может устанавливаться на двери наружного открывания. Но мы, честно говоря, подобного не встречали.
Взведение защелки в рабочее положение происходит при захлопывании двери
При этом крайне важно установить на дверь ответную часть ЗКП, которой он комплектуется
Запирающая защелка замка состоит как бы из двух частей: взводной и запорной. При защелкивании двери взводная часть защелки, при правильной установки замка, упирается в ответную планку и утапливается в корпусе. В этот момент запорная часть защелки нагружается усилием пружины, которая также тащит эту часть в корпус. Но зайти ей мешают стопорные пластины, которыми собственно и обеспечивается код.
Для открывания ЗКП нужно одновременно зажать цифры установленного кода. По умолчанию с завода ЗКП собирается с кодом 38.
Изнутри кодовый замок меттэм управляется простым перемещением ручки, как задвижка.
Крепление защелки осуществляется как на отверстия фронтального крепления, так и на торцевые отверстия
Помимо этого важно закрепить ответную часть, именно ту, которая идет в комплекте
Подчеркнём, что правильная установка рассматриваемого кодового замка – занятие откровенно сложное
Важно не только расположить все на одном нужном горизонтальном уровне, но и правильно рассчитать расстояние между подвижным замком на полотне и неподвижно закрепленной ответкой
Бывает так, что у двери зазор между полотном и коробкой огромен изначально. И после установки этого запирающего устройства защелка просто недотягивается до предназначенного отверстия, то есть не фиксирует дверь. В руководстве по эксплуатации производитель пишет, что зазор между корпусом и ответкой не должен превышать 3-х мм.
А бывают ситуации ровно обратные, когда между коробкой и полотном очень малое расстояние. И закрепив ответку с замком, дверь перестает закрываться, потому что торец замка просто упирается в ответку.
Не редко встречается ЗКП, установленный на уличной калитке частного дома. Открытый всем дождям, ветрам и невзгодам. От владельцев этих замков можно услышать отрицательные отзывы, типа замок плохой и часто ломается.
Повторяем из раза в раз: не существует герметичных замков, которые хорошо будут работать в мороз. Куски льда не дадут ему нормально работать и резко сократят его срок службы. Исключите прямое попадание влаги на корпус, и все будет хорошо.
А так, качество ЗКП — отличное. При правильной установке и соблюдения условий эксплуатации эти защелки работают долгие-долгие года.
Кстати, ещё одно важное замечание. Кодовый замок меттэм – это одно из немногих запирающих устройств, которое можно и нужно периодически смазывать
Потому что мелких кодовых элементов в замке нет. Все детали – это достаточно громоздкие пластины. И при этом каждая из них нагружена усилием мощных пружин. Поэтому смазка в данном случае снизит силы трения между сопрягаемыми деталями и увеличит срок службы защелки.
Замок Меттэм Лидер ЗВ8 611.0.1
Как работает замок Меттэм Лидер?
Поступил в продажу новый уникальный замок МЕТТЭМ ЛИДЕР купить его можно для гаража или металлических входных дверей. Новейшие разработки отлично противостоят самонаборному или самоимпрессионному ключу. Сверлению, свертышу.
Каждый день арсенал воров увеличивается и вскрывать старые замки все легче, чем новее замок тем меньше людей могут его открыть.
Методы вскрытия сувальдных замков всегда сводятся к одногу и тому. Используя натяг (придавая услилие на стойку замка) поштучно перебираются пластины начиная от той в которой самое большое трение о кодовую стойку. постеменно поднимая пластины все пластины проскальзывают в кодовое положение стойки и стойка проскальзывает дальше. Так просто выглядит на самом деле вскрыте сувальдного замка старого образца без ложных пазов.
Самоимпрессионная отмычка тоже хорошо справляется с сувальдными замками. Гениальная идея. Совмещая натяжение стойки и усилие на сувальды , самоимпрессионный ключ, благодаря динамическим штифтам ключа-отмычки , формирует идеальный ключ , с помощью которого и отрывается Ваш замок . Кстати такой отмычкой и закрыть Ваш замок не составит проблемы.
Переворачиваем защелку
Нужна отвертка крестообразная. Распаковываем замок.
В комплект входит замок, накладка (планка запорная), ответная часть (накладка)
Инструкция на кодовый замок, вид снаружи.
Вот, на фото инструкция на кодовый замок, в развернутом виде.
Механически кодовый замок в основном ставят на подъездные двери, для автоматического запирания при одновременном нажатии нескольких кнопок. Так же имеется возможность смены кода.
Передняя часть замка. Он отличается высотой кнопок. Чем толще дверь, тем выше кнопки. ЗКП-1 Устанавливается на двери толщиной 24-35 мм, а
ЗКП-2 Устанавливается на двери толщиной 40-45 мм
Движущиеся детали замка – сталь, покрытие никель. Количество возможных кодов – более 1000. Кол-во перекодируемых кнопок ― 10. Вес брутто (кг): ЗКП-1 – 13, ЗКП-2 – 14,3.
На фото кодового замка, мы видим пружинный блок.
Крестовой отверткой откручиваем винты диаметром 4 мм.
Открутили и положили рядом.
Раскручиваем остальные болты с пружинного блока.
с помощью крестообразной отвертки , открутим крышку пружинного блока.
Крышка снята. Можно доставать сувальды.
Мы видим на «Г» образном рычаге, осверстие в которое попадает болт (около указательного пальца) и открывает щиколду.
Вынимаем рычаг из пружинного блока. Вот он, этот рычаг.
Теперь вынимаем сувальды кодового замка.
Сувальда – деталь, служащая для стопорения замка, содержащая элементы секретности в виде кодовых срезов.
Вот на фото видно, что один угол сточен.
Мы видим, что пластины (сувальды) стоят в не рабочем положении ― скосами НАРУЖУ.
Крышка пружин открыта, кодировочные пластины видны на фото.
Нажимаем на кнопки (снизу) сувальдо немного вышли и мы видим, что они в положении НЕ кодированные. Потому, что каждая из этих пластин имеет небольшой срез. Срезы пластин на кнопках, входящих в кодовую комбинацию, направлены внутрь корпуса замка, а срезы пластин кнопок, не участвующих в кодовой комбинации ― наружу. Так как все срезы смотрят наружу, замок ― без кода.
Извлеките соответствующие пластины. Переверните их таким образом, чтобы их срезы были направлены внутрь по отношению к замку.
Извлекаем пластину рукой или пинцетом.
Вот одна пластина закодирована.
Перевернем еще пластину с другой стороны.
Вот установленный код «38». Обычно такой код идет «по умолчанию», от производителя. Если нужен другой код, то мы переворачиваем соответствующие, номеру кода, кнопки. Код может состоят из одной цифры и из нескольких (не больше количества цифр и пластин). От одной до 10.
Вот видим нажат код «38». Сборка замка проводится в обратной последовательности.
ЗКП-1 и ЗКП-2 — легенды от Меттэм
История ООО «МЕТТЭМ-ПРОИЗВОДСТВО» тесно связана с историей России. Это предприятие возникло на базе оборонного завода «Молот» в рамках конверсии еще в 1992 году. Идея наладить выпуск замков вместо вооружений возникла на фоне острой нехватки запорных устройств в стране, а производственные мощности и квалификация персонала позволяла изготовлять столь точную и сложную продукцию как замки.
В настоящее время, находящийся в городе Вятские Поляны Кировской области, завод производит и продает замки нескольких классов безопасности, согласно ГОСТ 2-4-го:
- Врезные механические замки (сувальдные/цилиндровые/комбинированные);
- Кодовые замки Меттэм;
- Накладные замки Mettem;
- Электромеханические замки без отверстий для ключей;
- Защелки различного назначения;
- Фурнитура для замков.
Несмотря на то, что продукция Mettem очень хорошо известна, настоящую славу производству принесла простая кодовая защелка ЗКП-1 (или, как её часто неправильно называют ЭКП), изобретение и внедрение в производство которой позволило компании получить поистине всенародное признание. Аббревиатура ЗКП расшифровывается как замок кодовый подъездный. Его можно устанавливать на дачные ворота и калитки.
Меттэм-Лидер: поговорим о сильных
Новинки в замочной области случаются не часто. Если быть точнее, крайне редко разрабатываются модели замков, которые имеют принципиальное отличие от всех других, что были ранее. Искренне рады тому, что рассматриваемый здесь Меттэм Лидер ЗВ 8 611.0.1 является не только новинкой, но и уникальным по своей сути продуктом российского происхождения.
Мы предлагаем вам вместе с нами рассмотреть строение этого нового сувальдного замка, изучить детали, разобраться с плюсами и минусами. Оставайтесь с нами!
Начать необходимо с того, что принцип управления засовом, реализованный в Меттэм-Лидере – ранее уже использовался.
Ещё в 2008 году российский конструктор Станислав Михайлович Иванов разработал и запатентовал новый вид управления замком. Уникальность разработки была в том, что движение засова замка начиналось уже после того, как была набрана комбинация. Благодаря тому, что выставление кодовых элементов и движение засова происходили последовательно, а не одновременно, вскрытие такого сувальдного замка всеми ранее известными интеллектуальными методами ставилось под сомнение. Любая отмычка, придуманная до появления замка с таким принципом управления, была бессильна!

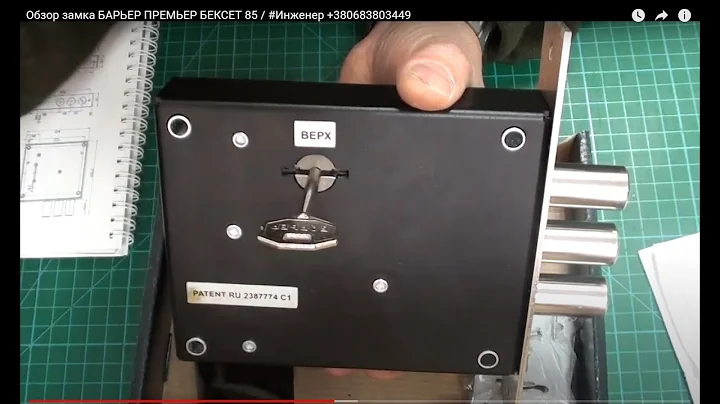

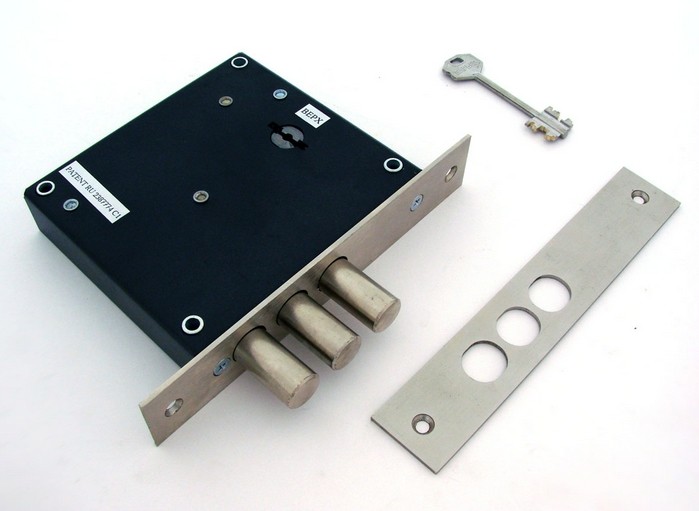

В 2009 году на основе полученного патента производственное объединение в Санкт-Петербурге ООО «Поливектор» совместно со Станислав Михайловичем сконструировало и выпустило в серию принципиально новый замок под названием Барьер-Премьер, породивший целое поколение замков нового уровня.
Рассматриваемый нами Меттэм Лидер 8 611.0.1 – это принципиально новая версия замка с подобным принципом работы, рассчитанная на крупное серийное производство.

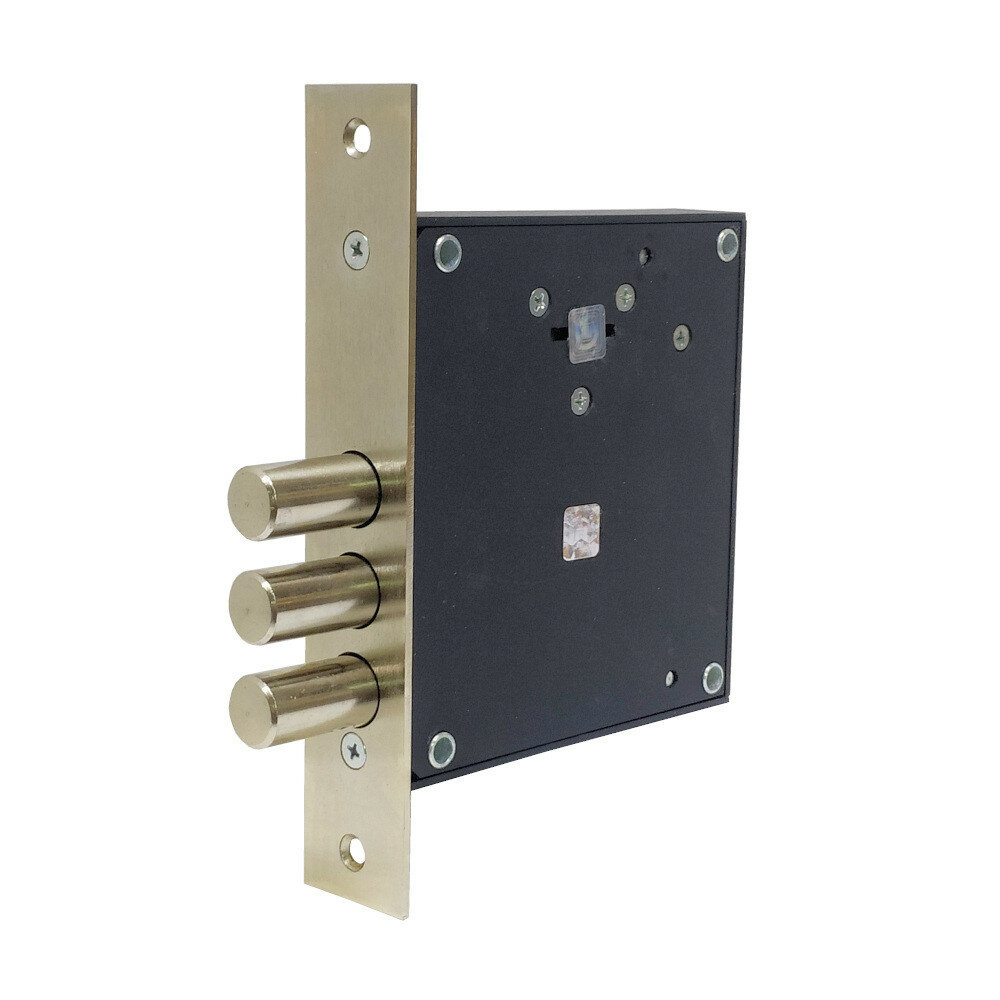

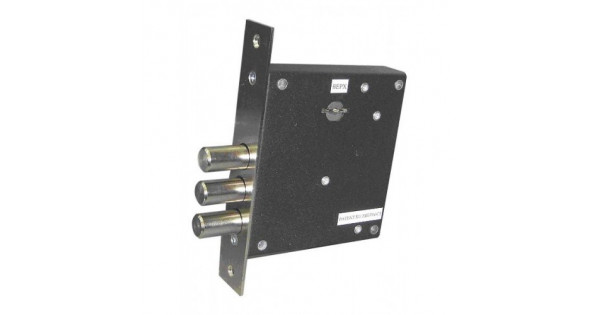

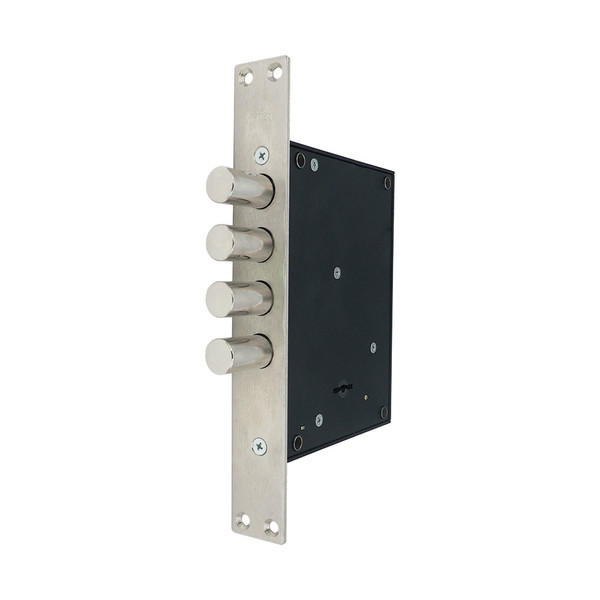

Меттэм Лидер – это врезной замок с сувальдным типом механизма. Внешний вид, габариты и крепежные отверстия – индивидуальные. Засов замка имеет четыре ригеля диаметром 18 мм, в одном из них присутствует свободновращающийся каленый стержень в качестве защиты от перепиливания. Замок помимо торцевого крепления имеет четыре отверстия фронтального крепления, проходящих через дистанционные втулки.
Замок универсальный, а это значит, что его можно устанавливать для дверей как левого, так и правого открывания.
Бэксет (расстояние от торца до замочной скважины) – 63 мм. Конструкция механизма замка не подразумевается работу в перевернутом состоянии, поэтому верх замка обозначается на заводе.
Меттэм Лидер — замок нового поколения
Форма ключа и соответственно ключевой скважины были разработана индивидуально под этот замок. Бородки профиля здесь расположены в одной плоскости, но канал от центрального отверстия к бородка изломанный. Такая форма затрудняет работу злоумышленника, исключая возможность использовать «универсальный» инструмент, разработанный под группу наиболее популярных замков.
Известно, что разработанный профиль ключа для Меттэм-Лидера будет в дальнейшем внедряться в другие модели замков Mettem.
Ключ имеет диагональную симметрию. На данный момент, в процессе освоения замка производством, существует шесть высот нарезки секретов с шагом в 1 мм. Велика вероятность того, что количество высот будет увеличено, за счет уменьшения зазора кодового паза и шага нарезки.
А это значит, что количество кодовых комбинаций замка для каждой серии может быть увеличено с существующих 200 000 до миллионов.
Ключ замка Меттэм-Лидер
Крышка замка Меттэм-Лидера выполнена из стали. Опционально, под рассматриваемый замок выпускается бронепластина, которая полностью перекрывает корпус замка и дополнительно защищает его от вскрытия высверливанием рабочих элементов.
