Правила строительства двухэтажного гаража из сэндвич-панелей

От чего зависят эксплуатационные качества сэндвич-панелей для гаража

Наружные тонкие стенки создают из прочных материалов. Между ними помещают наполнитель с пустотами, обладающий улучшенными изоляционными характеристиками.

Компоненты типовой конструкции

Из таких плит создают стены и кровлю. В малоэтажном строительстве применяют вертикальную установку элементов. Высокие сооружения возводят с использованием горизонтальной схемы.

Замковое соединение обеспечивает прочность и герметичность узла, исключает ошибки при сборке

Материалы для утеплителя

Цена модульного гаража из сэндвич-панелей во многом зависит от выбранного наполнителя.

Материал/производственный стандарт (ГОСТ)	Преимущества	Недостатки
Минеральная вата/32603-2012	Пожаробезопасность, разумная себестоимость, плотное заполнение сложных по форме полостей.	Небольшая прочность. Быстрое ухудшение полезных характеристик при увлажнении. Значительный вес.
Вспененный полистирол/15588-2014	Минимальная стоимость, небольшой вес, устойчивость к влаге.	Без специальных добавок (антипиренов) пенопласт легко воспламеняется. С применением таких компонентов повышают температуру воспламенения.
Вспененный полиуретан/23486-79	Низкая теплопроводность. Материал не пропускает воду, поэтому способен выполнять функции слоя гидроизоляции. Высокая прочность.	Разрушается ультрафиолетовым излучением.
Вспененный полиизоцианурат/23486-79	Повышенная стойкость к солнечному свету, открытому пламени, агрессивным химическим соединениям. Отличные теплоизоляционные характеристики.	Стоимость материала выше, по сравнению с приведёнными выше вариантами.

Обшивка сэндвич-панелей

Демократичная цена быстровозводимых гаражей их сэндвич-панелей объясняется невысокой стоимостью типовой обшивки. Применяют профилированный стальной лист с толщиной 0,4-0,5 мм. Его защищают холодной или горячей оцинковкой от коррозии. Дополнительно создают защитно-декоративный слой из порошковой краски, полимерных материалов. Часто используют специальные пожаробезопасные материалы.

Также выпускают панели с обшивкой и внутренним каркасом из древесины

Технические параметры сэндвич-панелей

Чтобы построить качественный гараж из сэндвич-панелей, необходимо внимательно изучить нагрузку и особенности использования. Стеновые и кровельные сэндвич-панели для гаража выпускают шириной 100 и 120 см. Длина – в диапазоне от 50 см до 13,5 м. По достаточно крупному заказу производитель создаст изделие с нужными размерами.

Изоляционный материал	Тип панели	Вес при разной толщине сэндвич-панели, кг/м²
50	100	150
Минеральная вата	Стеновая	16,5	22	27,2
Кровельная	17,5	24	30,5
Пенополистирол	Стеновая	11,7	12,5	14,2
Кровельная	12,2	13,5	14,7
Пенополиуретан, вспененный полиизоцианурат	Стеновая	9,2	11,2	14
Кровельная	—	12,4	14,4

При эффективной звуковой изоляции шумные работы в гаражной мастерской не будут беспокоить жильцов дома и соседей

Утеплитель	Характеристики сэндвич-панелей толщиной 100 мм
Плотность, кг/м³	Теплопроводность, Вт/Мк	Звуковая изоляция, дБ	Термическое сопротивление (Rt)
Минеральная вата	105-140	0,05	32	2,08
Пенополистирол	10-25	0,042	32	2,56
Пенополиуретан, вспененный полиизоцианурат	41	0,022	32	4,76

При такой толщине огнестойкость сэндвич-панели с наполнителями из минеральной ваты/пенополистирола соответствует нормативу EI 90/ EI 15. Это значит, что при огневом или высокотемпературном воздействии целостность сохраняется на протяжении 90/15 минут, соответственно.

Длина пролёта кровли, см	Несущая способность при равномерной нагрузке для сэндвич-панелей разной толщины, кг/м²
50 мм	100 мм	150 мм
150	214	115	95
250	251	172	141
300	272	213	188

Расстояние между стеновыми опорами устанавливают не больше, чем приведённые ниже значения. Расчёт сделан для ветровой нагрузки не более 45 кг/м²:

толщина сэндвич панели − 50 мм,пролёт − до 390 см;
100 мм, 600 см;
150 мм, 735 см.

Правильный выбор строительных материалов обеспечивает безопасность в экстремальных ситуациях

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

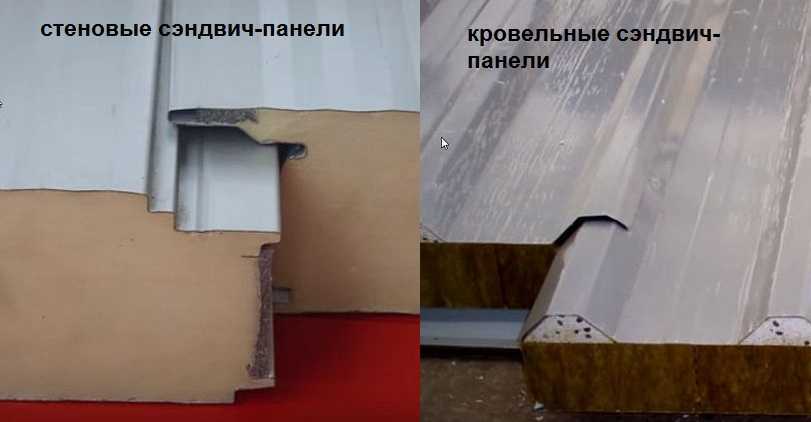

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

Стеновые бывают: шириной от 1000 до 1200 мм:
толщиной от 60 до 260 мм.

Кровельные:

ширина — 1000-1600 мм;

толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Поэтапное руководство по строительству гаража

Приступаем к самостоятельному строительству гаража из шлакоблока.

Первый этап – фундамент

Схема устройства мелкозаглубленного фундамента

Начинаем с обустройства фундамента. Строение из шлакоблока будет иметь сравнительно небольшой вес. Мелкозаглубленного ленточного основания вполне хватит.

Роем траншею в соответствии с разметкой. В идеале глубина конструкции должна превышать уровень промерзания почвы. Чаще всего заглубляются на 60-80, а иногда и на 100 см. На этом же этапе подготавливаем углубления для погреба и смотровой ямы, если их наличие предусмотрено проектом.

Уровень промерзания почвы

Прикрепляем к стенкам ямы полиэтиленовую пленку либо рубероид для гидроизоляции.

Засыпаем дно траншеи 20-30-сантиметровым слоем смеси щебенки и гравия с тщательной последующей утрамбовкой.

Устанавливаем опалубку с расчетом, чтобы высота готовой бетонной конструкции примерно на 100 мм превышала уровень грунта.

Даем бетонной смеси застыть. По регламенту бетон набирает прочность в течение 28 суток. Поверх застывшей ленты укладываем рубероид в два слоя для гидроизоляции.

Траншея для фундамента под гаражОпалубка с армированиемЗаливкаЛенточный фундамент под гараж

Второй этап – стены

Схема укладки шлакоблоков

Высоту и длину стен определяйте индивидуально. Кладка блоков выполняется подобно кирпичу. Наиболее популярные способы следующие:

в половину камня;
в камень;
в полтора камня;
в два камня.

Толщина кладки напрямую влияет на устойчивость готовых стен к ветровым нагрузкам, температурным перепадам и пр.

Последовательность кладки шлакоблоков

Наиболее часто, как отмечалось, строители используют «кирпичный» способ кладки, при котором следующий укладываемый ряд перекрывает швы нижележащего. Сначала выкладываем углы, затем протягиваем между ними веревки для ровности кладки и продолжаем работу.

В процессе обустройства стен придерживаемся следующих важных правил:

укладываем блоки с перевязкой швов; если стены строятся без дальнейшего утепления и иной облицовки, тщательно контролируем качество швов на каждом этапе. Рекомендуется делать расшивку; вымеряем каждый блок строительным уровнем

Особое внимание уделяем стартовому ряду; прежде чем выкладывать блоки со стороны ворот, устанавливаем хотя бы их раму для лучшего ориентирования. Делаем это с проверкой по уровню и временно фиксируем конструкцию распорками; соблюдаем уклон к передней части не менее 0,3 м

В верхней части стен оставляем гнезда для установки балок перекрытия. Рекомендованные размеры – 200х200х150 мм. Зазоры потом сможете заложить или задуть. Оптимальный шаг размещения гнезд – 100 см.

Балки располагаются на одинаковом расстоянии и на них укладываются элементы заполнения, которые выполняют ограждающую функциюПерекрытияПерекрытия и обрешеткаСхема вентиляции гаражаМонтаж вентиляции

Третий этап – крыша

Основание крыши делаем из двутавровых балок – это самый оптимальный вариант. Длину элементов подбираем так, чтобы она на 250 мм превышала ширину постройки.

Схема крыши гаражаКрыша гаража

Балки кладем поперек с шагом порядка 1 м. Крепим балки подходящим способом, к примеру, с помощью анкеров.

После этого зашиваем основание брусьями толщиной 4 см. Укладываем брус максимально плотно. Поверх брусьев кладем рубероид, на него утеплитель (минвату, шлак либо керамзит), заливаем 2 см стяжки и завершаем «пирог» акваизолом, рубемастом либо другим подходящим материалом. При желании можете выбрать другое финишное покрытие на свое усмотрение.

Укладка рубероида на обрешеткуУкладка утеплителяУкладка арматурыБетонирование перекрытияБетонирование перекрытияНастил бикроста производится при помощи горелкиГидроизоляция плоской крыши

Четвертый этап – пол

Пол делаем на уровне с цоколем. Стандартно заливается стяжка толщиной не менее 100 мм. Предварительно очищаем поверхность от мусора, выравниваем ее и по необходимости засыпаем дно песком либо мелким гравием.

Схема пола в гаражеЗаливка полов в гаражеКак сделать бетонный пол в гаражеКак сделать бетонный пол в гаражеКак залить пол в гараже своими рукамиБетонный пол в гараже

Стяжку делаем из бетона марки М200. Материал льем непрерывно, медленно, в несколько слоев. Даем бетону схватиться и затираем поверхность.

Чтобы в гараж было удобно заезжать, обустраиваем пандус в передней части строения. Обязательно делаем 50-70-сантиметровую отмостку по всему периметру здания. Она обеспечит своевременное отведение воды от основания.

Вариант изготовления пола в гараже из бетона и блоковВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнемВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнем

Чертежи и схемы

Прежде чем приступить к строительству, разрабатывают чертежи и схемы гаражного сооружения. Для этого придется ознакомиться с размерами одноэтажных и двухэтажных гаражей.

Одноэтажная

Большинство автомобилистов строят одноэтажные постройки для длительного хранения автомобиля. При этом оптимальный размер такого строения составляет 7 х 4 метра, а высота — два с половиной метра. Однако не обязательно придерживаться указанных параметров. При определении наиболее подходящих размеров для гаража учитывают габариты транспортного средства.

Двухэтажная

Некоторые пытаются сэкономить место на земельном участке и строят двухэтажные гаражные здания, в которых транспортные средства хранятся на первом этаже, а жилые комнаты располагаются на втором. Опытные строители советуют строить здание размером не меньше 8 х 8 метров с высотой около 7-8 метров.

На 1 машину

При построении гаража на один автомобиль можно сэкономить строительные материалы, так как такая постройка наиболее компактная. Определяясь с размерами гаражного помещения, учитывают марку автомобиля, который будет стоять внутри, и его габариты. Например, минимальный размер гаража для Ford Focus составляет:

длина — пять метров;
ширина — три метра;
высота — два с половиной метра.

Проект на 2 авто

Владельцам двух автомобилей придется построить из СИП-панелей большой гараж. Его ширина должна составлять 7-9 метров, длина — 5-6 метров, а высота — 2-3 метра.

Почему сендвич-панели?

Панели этого вида могут похвастаться целым списком своих преимуществ, и вот самые главные из них:

Общая лёгкость конструкции значительно упрощает процесс возведения: благодаря небольшому весу строительство гаража из сэндвич-панелей его совершенно не обязательно строить на капитальном фундаменте, а это, в свою очередь, помогает сберечь финансы.
Для монтажа панелей не обязательно выбирать погоду, так как внешние условия никак не влияют на качество изготавливаемой конструкции. Это значит, что начинать постройку из сэндвич-панелей для гаража можно тогда, когда вам будет удобно, не дожидаясь лета.
Во время работы отсутствует необходимость использования какой-либо специальной строительной техники и можно вполне обойтись простыми бытовыми инструментами, которые имеются практически в каждом доме.
Огромным плюсом сэндвич-панелей для гаража является их собственная «начинка», которая позволяет сэкономить время и деньги на обустройстве всевозможной изоляции. Конструкция материала включает в себя несколько слоёв: профлист с внешней стороны, утеплитель и внутренний металлический слой. Легко догадаться, что именно этими особенностями обусловлено название панелей.
Соотношение цены и качества является оптимальным, ведь с учетом всех дополнительных свойств, по сравнению с остальными материалами, сэндвич-панели имеют достаточно низкую стоимость.
Кроме того, этот вид строительной основы отличает еще одна очень важная характеристика, а именно пожаробезопасность гаража из сэндвич-панелей. При изготовлении материала используются такие составляющие, которые делают «сэндвичи» совершенно негорючими, а значит, более безопасными. Такие перегородки никак не реагируют на резкие перепады температур, что делает их использование в сложных погодных условиях довольно выгодным.
Для производства «сэндвичей» используются исключительно экологически-чистые материалы, благодаря этому они не выделяют в атмосферу токсичных веществ и остаются абсолютно безопасными для здоровья.
Также гаражи из сэндвич-панелей отличает мобильность и даже возможность повторного использования перегородок: при желании вы сможете разобрать и собрать его на новом месте.
При условии соблюдения всех инструкций строительства гаража из сэндвич-панелей своими руками, вы не только сможете самостоятельно справиться со всеми работами, а еще и создать долговечную конструкцию, которая прослужит несколько десятков лет.

Как видите, сэндвич-панели для гаража – это отличный выбор, так что если вы решили приступить к строительству, в первую очередь следует сложить список того, что нам понадобится.

Особенности эксплуатации помещения и уход

Дача, гараж или сарай из СИП-панелей прочны и надежны, однако, чтобы здание служило дольше, за ним нужно тщательно ухаживать. Для этого выполняют такие действия:

Каждые полгода осматривают стены и крышу на наличие щелей или других дефектов.
Не допускают чрезмерных нагрузок на панели, ударов. Это помогает избежать появления вмятин, повреждения утеплителя.
К панелям не крепят тяжелые мебельные модули, лестницы или механизмы.
Кровлю снабжают водосточным желобом. Зимой регулярно освобождают крышу от снега.
Облицовочное покрытие СИП-плит очищают моющим средством, не содержащим абразивных веществ.
При повреждении защитного слоя панели используют ремонтную краску.

Подготовка и установка фундамента

Фундамент — основа устойчивости и долговечности постройки. Для гаража традиционно делается ленточный фундамент по периметру стен с последующей заливкой бетонного пола.

При этом, возможны различные варианты:

Плитный (монолитный) фундамент.
Свайный или свайно-винтовой.
Столбчатый.

Часто ошибочно полагают, что, если стены и крыша довольно легкие, то и с фундаментом особо напрягаться не стоит. Однако, учитывая вес автомобиля, различных инструментов, приспособлений и оборудования, которыми рано или поздно «обрастает» любой гараж, общая нагрузка на основание получается вполне солидной.

Еще одним фактором, влияющим на выбор типа фундамента, является состояние грунта и гидрогеологические условия участка. Если почвенные воды находятся высоко, то о ленточных типах фундамента можно забыть. В таких случаях применяются свайный или свайно-винтовой тип основания.

Монолитный (плитный) тип требует большого расхода материалов, но удобен при наличии существенных сезонных подвижек почвы — плита попросту перемещается вместе с верхними слоями грунта, как бы «плывет» на них.

Существует упрощенный вариант возведения плитного фундамента, когда на подготовленный участок (песчано-гравийная подсыпка, планировка) просто укладывается ж/б плита перекрытия нужного размера. Для гаража такой вариант вполне приемлем, но построить в нем смотровую яму или подвал уже не удастся.

Рассмотрим наиболее распространенные вариант — ленточный фундамент.

Порядок действий:

Выкапывается траншея под ленту на глубину порядка 500 мм (в сложных случаях можно углубиться на 700 мм). Ширина траншеи составляет около 400 мм.
На дно насыпается и трамбуется слой песка 100 мм. Он компенсирует подвижки почвы, соберет лишнюю воду.
Поверх засыпается такой же слой гравия.
Устанавливается опалубка из расчета, чтобы ширина ленты составила не менее 300 мм.
Внутри опалубки устанавливается слой гидроизоляции — полиэтилен, рубероид или подобные материалы.
Вяжется или сваривается арматурный каркас. Для такого размера хватит двух рядов двойного прутка диаметром 12 мм с вертикальными перемычками.
Заливается бетон, выдерживается до полного застывания.
Опалубка снимается. Заливку пола рекомендуется производить отдельно, но не будет ошибкой одновременная заливка ленты и пола. Если планируется устройство смотровой ямы, то потребуются земляные работы или создание арматурного каркаса, что лучше производить под крышей.

Строительство дома из SIP панелей своими руками

Итак, если вы решились построить себе дом, то первое, о чём необходимо будет позаботиться – это разработка проекта. Для этого необходимо обратиться в строительную организацию, имеющую лицензию на выполнение соответствующих видов работ.

Получив «на руки» проект, необходимо приобрести сэндвич-панели. Возможны два варианта:

купить стандартные панели и самостоятельно выполнить подрезку согласно проекту. Более дешёвый вариант, однако, более медленный и трудоёмкий.
изготовление панелей на заказ – дорогостоящий вариант, но максимально быстрый.

Фундамент

Как уже было отмечено выше, сэндвич-панели имеют малый вес, поэтому нет необходимости создавать сложный тяжёлый фундамент под строительство дома из них. Вам вполне подойдет вариант мелко заглублённого ленточного, ленточно-столбчатого или свайно-раструбного фундамента.

Например, для изготовления мелкозаглублённого ленточного фундамента необходимо выполнить следующие виды работ:

Расчистить и разметить участок. Провести выемку грунту из расчёта, что траншея для фундамента должна иметь глубину порядка 50-60см и ширину 40см.
Выполнить уплотнение грунта, далее провести засыпку 10-сантиметрового слоя песка с утрамбовкой, после чего – засыпку щебневого слоя толщиной 10см, который также необходимо утрамбовать.
Установить деревянную опалубку, рекомендуемая высота над уровнем земли 50см.
Создать каркас из арматуры.
Залить фундамент бетоном. Бетон можно приготовить самостоятельно, но при заливке фундамента лучше воспользоваться услугами специализированных организаций.

Далее необходимо дать возможность фундаменту просохнуть и можно приступать к выполнению дальнейших работ не ранее, чем через 28 дней. В процессе сушки фундамента его требуется защитить от растрескивания, для чего необходимо накрыть и регулярно увлажнять, чтобы избежать быстрого испарения воды.

Укладка обвязочного бруса

Для создания надёжного каркаса будущего дома достаточно использовать брус сечением 250х150мм. Перед его применением в строительстве обязательно необходимо выполнить его обработку антисептическими, противопожарными и прочими средствами, согласно прилагаемым к ним инструкциям.

Первая рама (обвязка) из бруса надёжно крепится к фундаменту с помощью анкеров, после чего на нее монтируют остальную часть каркаса.

Обустройство пола и перекрытий

Полы в таком доме можно сконструировать из лагов с прокладкой между ними утеплителя и обшивкой половой доской. Также технология позволяет выполнить их с помощью сэндвич-панелей.

Они скрепляются между собой балками-шипами, и образующиеся между ними пустоты заполняются монтажной пеной. В качестве балок чаще всего используется предварительно обработанный брус размером 150х50мм или 200х50мм, размер которого выбирается в зависимости от размера используемых панелей.

Возведение стен

После того, как пол готов, приступают к возведению стен. Для этого на пол укладываем специальный брус, который называется направляющим. Его следует зафиксировать в строго горизонтальном положении, после чего закрепить саморезами к полу.

Установленная стеновая панель закрепляется саморезами к направляющему брусу. Соседние панели соединяются между собой с помощью соединительного бруса. Все стыки панелей и бруса обязательно запениваются монтажной пеной.

Обустройство крыши

Изготовление крыши для домов из сэндвич-панелей можно выполнить как классическим способом, с использованием мауэрлата и стропильной системы, так и с помощью самих сэндвич-панелей.

В первом случае монтируется стропильная система, на которой устанавливается обрешётка, укладывается гидроизоляционный и кровельный материалы. В случае выбора «холодного» чердака, утеплитель не применяется. Если же вы планируете использовать чердачное помещение для проживания, тогда между стропилами необходимо будет уложить слой утеплителя и изнутри закрыть его пароизоляционной плёнкой.

Если вы решите делать крышу из сэндвич-панелей, тогда её монтаж начинается с формирования внешнего каркаса стропильной системы. Далее монтаж панелей ведёте вдоль конька, соединяя панели со стропилами так же, как это делали при возведении стен.
