Декоративные короба для кухонных вытяжек с отводом в вентиляцию

Правила монтажа

При заказе готовой кухни, включающей в себя вытяжку, проще заказать и профессиональный монтаж. При покупке отдельно вытяжки, компании так же предлагают установку. Монтаж можно осуществить и самостоятельно, все-таки речь идет не о шкафе вытяжном лабораторном с мойкой, а о небольшой бытовой технике. Устанавливается конструкция в навесной шкафчик для вытяжки 60 см без дна, расположенный над плитой.

При установке следует учесть требования безопасности. Вытяжная поверхность должна располагаться на расстоянии не менее 70 см над электрической плитой, и не менее 80 см над газовой. Если пренебречь этим правилом, то, во-первых, вытяжка может мешать во время приготовления пищи. Во-вторых, оборудование будет перегреваться, может случиться выход его из строя и даже пожар.

Любая вытяжка снабжается подробной инструкцией по монтажу. Но не имея никакого опыта в подобных делах, в первый раз установку лучше доверить специалисту.

Устанавливая колпак вытяжного шкафа своими руками, нужно соблюсти такие правила:

  • ничто не должно мешать выдвижной панели. Она должна быть на виду, легко выдвигаться и задвигаться обратно;
  • если вытяжка проточная, необходимо позаботиться о том, чтобы рядом было расположено вентиляционное отверстие. К нему присоединяется выходное отверстие оборудования;
  • соединение выходного и вентиляционного отверстий должно быть надежным и прочным;
  • расстояние между плитой и вытяжкой должно составлять 70-80 см;
  • необходимо наличие антивозвратного клапана, чтобы загрязненный воздух не поступал наружу;
  • шкаф над вытяжкой должен скрывать саму конструкцию, оставляя снаружи лишь вытяжную поверхность.

Важно позаботиться и о том, чтобы рядом с местом расположения вытяжки находилась электрическая розетка для подключения. Она должна быть поблизости, однако так, чтобы провода не висели слишком близко к поверхности плиты. Также розетка не должна быть рядом с раковиной

Также розетка не должна быть рядом с раковиной.

Необходимые материалыСхема установки встраиваемой вытяжки

Как встроить вытяжку в шкаф самостоятельно

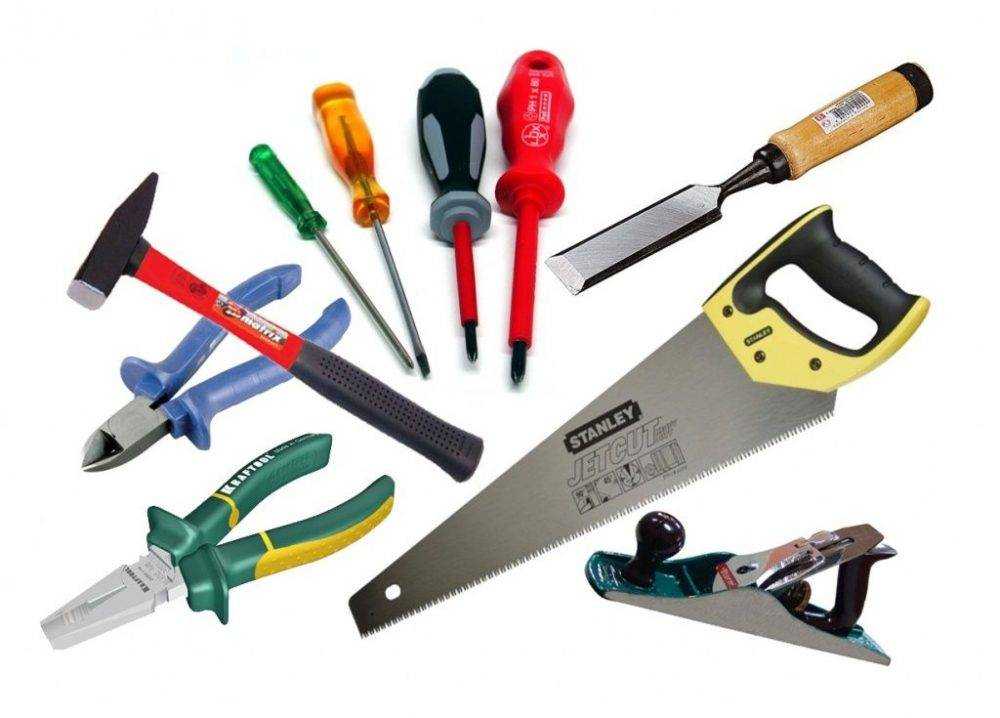

Для того чтобы установить или переустановить вытяжку, потребуются:

средство для разметки – карандаш или маркер;
рулетка или столярный уголок;
сверло по дереву с размером диаметра 10 мм;
электролобзик или пила, которая предназначена специально для древесины с разверткой зубьев внутрь полотна;
если будет присутствовать круглое отверстие для воздуховода, стоит подготовить пилу для электролобзика, которая специально предназначена для криволинейных резов

Важно, чтобы у устройства был прямой зуб и малая ширина полотна;
специальная отвертка для работ с конфирматами;
4 одинарных уголка из пластикового материала;
шило;
шурупы с типоразмером 3,5×16, которые предназначены специально для ДСП. Стоит использовать элементы белого цвета;
любой клей с водостойкой структурой.

Пила для фигурных резов

Вышеперечисленный набор инструментов является обязательным для установки вытяжки в шкаф.

Ниже рассмотрим схему установки вытяжки в шкаф с распашными дверцами

Стоит обратить внимание на то, что монтаж может потребовать переноса петель. Данный процесс можно проделать самостоятельно, для этого потребуется обычная отвертка

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию.

Как делается врезка вытяжки в кухонный шкаф


Размеры пространства от рабочей поверхности до вытяжки

Разберемся, как правильно встроить вытяжку в шкаф своими руками. Врезка подразделяется на этапы:

  • удалить среднюю полку, вырезать геометрически правильную форму, где будет произведено крепление прибора;
  • после демонтажа, развернуть отверстия специальным инструментом, для электроподключения;
  • закрепить все элементы в шкаф: вытяжку и двери;
  • если большой шкаф имеет бортик, достаточно воспользоваться лобзиком с крупным зубом либо с мелким;
  • после выборки отверстия в нижней полке обработать наждачной бумагой, кругом для шлифования с величиной абразива 1,5–2,5 мм.

Процесс крепления

Крепление вытяжки выполняется следующим способом:

  • Выбирается место, где будет прикреплена вытяжка;
  • если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
  • уголки прикручиваются последовательно, все 4 штуки, при помощи биты диаметром 0,1–0,4 мм;
  • шурупы по дереву вкручивают согласно толщине задней стенки шкафа, в котором будет крепиться вытяжка;
  • для маскировки шурупов, рекомендуется использовать лакокрасочные покрытия, выполненные на водоэмульсионной основе, белого цвета.


Установка

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с модифицированной верхней и нижней полкой

Важно, чтобы была возможность для прорезки отверстия для воздуховода

Прорезка отверстий выполняется так:

  • при помощи маркера стоит разметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
  • если требуется прямоугольное отверстие, то нужно просверлить отверстия в каждом из углов;
  • если будет применяться воздуховод с круглым сечение, то достаточно будет выполнить одно отверстие с диаметром 10 мм. В него можно будет спокойно просунуть пилу;
  • далее при помощи специального электролобзика выпиливаются отверстия под воздуховод;
  • после этого торец ДСП в месте с распилом требуется обработать специальным клеем из полимерной основы. Он обеспечит защиту от проникновения влаги;
  • затем размечаются области креплений встраиваемой вытяжки. Для этого снимается полка с отверстием, прикладывается к изделию и делаются наколы при помощи шила;
  • когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

Важно все выполнить точно, поэтому во время установки вытяжки с воздуховодом стоит учитывать следующие важные рекомендации:

  • сначала к полке прикручиваются все 4 уголка;
  • снимаем шкаф, кладем его на пол плашмя задней стенкой и устанавливаем полку на свое место;
  • шилом делаются наколы размещения саморезов на боковой стенке;
  • уголки фиксируются нулевым смещением полки;
  • в конце производится установка вытяжки. Она фиксируется на саморезы.

Выбор воздуховода: особенности, классификация

Вытяжки могут располагаться в двух положениях:

  1. Горизонтальное расположение. Основное преимущество данного вида — упрощенная схема замены кассет. Такая вытяжка не уступает по производительности и энергопотребления современным приборам.
  2. Вертикальное расположение – установка на кухне производится открытым способом. Популярный способ по причине простой замены фильтрующих элементов.

Можно выбрать другой вариант установки, не требующий специальных нормативов и государственных стандартов. Но при его исполнении стоит выполнять все правила и рекомендации крепления кухонной техники.

Обязательно должна быть выполнена гибкая связь. Она производится с использованием высокопрочных полимерных материалов:

  • полипропиленглоуколь;
  • полипропилен;
  • полипропиленуглерод;
  • полипропенелирующие химические элементы второй группы.

Виды воздуховодов

Вентиляция должна соответствовать объему (не менее ½) от вытяжного шкафа. Для врезки воздушного канала необходимо получить согласование от заинтересованных служб.

Выбирая воздушный канал для воздухоотведения, стоит учитывать углы с размером больше или меньше 90 градусов. При несоблюдении данного условия подача воздуха не будет осуществляться. Терморегуляция должна быть выполнена с такими условиями, чтобы обратный клапан мог перекрывать подачу воздуха в фильтр.


Для воздуховода отверстие стоит сделать заранее

https://youtube.com/watch?v=VT1wnKXkUVM

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.


Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.


Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.


Приточно-вытяжные установки для кухни

Установка встраиваемой вытяжки


Установка встраиваемой вытяжки Схема Напомню, высота установки любой вытяжки, в том числе наклонной, над электрической плитой должна быть более 650 мм, над газовой плитой выше 750 мм.

Для установки встраиваемой вытяжки шкаф под вытяжку нужно снять. Работы по подготовке шкафа к встройке связаны с выпиливанием отверстия под воздуховод и перемещение нижней полки шкафчика, если она есть. Поэтому для работ нужно подготовить следующий инструмент.

Инструмент для работ

  • Электрический лобзик;
  • Дрель с набором сверл;
  • Набор отверток;
  • Рулетка;
  • Карандаш;
  • Циркуль (по желанию);
  • Скотч бумажный.

В комплект с вытяжкой, обычно, вкладывают шаблон разметки для встройки. Шаблон делается на листе бумаги с реальными размерами встройки.

Далее будьте внимательны! Если в шкафчике есть нижняя полка, её нужно открутить и снять. Если в шкафчике нет нижней полки (это специальные шкафы для встройки), то крепление мойки нужно проводить к средней полке такого шкафа.

Важно понимать, что полка к которой будет закреплена вытяжка должна быть закреплена к стенкам шкафа саморезами (видео 1) или специальными мебельными винтами (видео 2). Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча

Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку

Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча. Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку.

Далее выпиливаем круглое отверстие для воздуховода и сверлим 4 отверстия для крепления вытяжки.

Отверстие для воздуховода нужно также выпилить в верхней полке шкафа.

Если нижней полки в шкафчике нет, разметка и выпил отверстия под воздуховод, делаются в средней полке шкафчика.

После выпила и сверления полка готова для встройки. Вытяжку нужно закрепить на полке. Крепление проводиться четырьмя саморезами, которые вы найдете в комплекте. Далее полка с уже прикрепленной вытяжкой ставиться в шкаф.

Статья по теме: Встраиваемая вытяжка для кухни, как выбрать

Важно. Перемещенная нижняя полка или средняя полка, к которой крепиться вытяжка, должны быть закреплена к боковым стенкам саморрезами

При этом не забываем сделать следующее:

  • Пропустить кабель питания через шкаф. Для кабеля нужно подготовить в полках нишу или отверстие (смотрим видео 1);
  • К вытяжке прикрепить переходной фланец с обратным клапаном. Если используется гибкий воздуховод его стягивают хомутом. Если вы используете жесткий воздуховод и он не плотно одевается на фланец, его нужно смазать герметиком или обмотать сантехническим скотчем.

Форма и размеры

Выбирая вентиляционное оборудование, необходимо учитывать размеры столешницы, а также высоту конструкции. Стандартные габариты, как правило, составляют:

Ширина, мм 800, 900, 1200, 1500, 1800
Глубина, мм 750, 850, 950
Высота, мм 2200, 2400, 2600

Оборудование должно иметь вместительную рабочую камеру, которая позволит свободно проводить необходимые манипуляции. Высота полок также играет роль

Работа персонала связана с повышенным риском, поэтому важно обеспечить должный уровень комфорта и минимизировать возможные угрозы. Ещё одна важная деталь — это механизм открытия рамы

При небольшой высоте потолков невозможно использовать шкаф с подъемной рамой, более подходящий вариант — рама раздвижная.

Большинство производителей имеют возможность изготавливать ШВ по индивидуальным заказам, учитывая особенности производства. В этом случае габариты, форма и даже сама конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика. конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика.

3 Как вставить вытяжку внутрь шкафа самостоятельно

Чтобы вмонтировать шкаф над вытяжкой, потребителями вызываются мастера. Смелые пользователи берутся выполнять монтаж своими руками. Инструкция по выполнению процесса в форме дает понятие о выполнении процесса пошагово.

Описать этот установочный момент следует так:

смонтировать кухонный шкаф по размеру – при его полном отсутствии;

в дне, средней, верхней полке сделать отверстие, подходящие по размеру параметрам воздуховодной трубы;

вставить гофрированную трубу внутрь, сделав нужные изгибы, обычную прямоугольную, соединив на сгибах специальными коленями;

  • прикрепить к задней стенке шкафчика элемент трубы – там есть предназначенные для этого отверстия;
  • соединить воздуховодный элемент с внешней шапкой конструкции, прикрепить болтами к дну шкафа;
  • поставить угольный, жироулавливающий фильтр, установить решетку;
  • дополнительно, дрелью сделать внутри задней стенки шкафа отверстие, чтобы было куда продеть шнур для розетки.

Конец воздуховодной трубы (при потребности обрезается) подсоединить к вентиляционному отверстию в стене.

После монтажа прослеживается состояние подвижной части – она должна скользить свободно. Установка встраиваемой вытяжки в шкаф выполняется по инструкции. Предназначенной для конкретной модели, с учетом типа вентиляции помещения, особенностей строения шкафа, его размера, расположения.

Внутрь вытяжки для кухни устанавливается . Дополнительно ставится приобретенный в магазине техники хомут, помогающий разобрать конструкцию в момент ее полной чистки. Качественная очистка вытяжки своими руками исполняется с применением специальных моющих средств. Фильтры меняются раз в 4-12 месяцев – срок зависит от типа, качества, производителя дополнения кухонной вытяжной системы.

Рекомендуем к просмотру 2 подробных видео о том как сделать шкаф над вытяжкой

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Специальные рекомендации по монтажу гофры

  • Если вентиляционное отверстие расположено над плитой, то для соединения вытяжки и вентиляционной системы понадобится переходник.
  • Если расстояние большое, необходим воздуховод в виде пластиковой трубы, желательно с круглым сечением. Часто используют гофрированную. Возможно, для соединения понадобятся колена и переходник.
  • При монтаже гофру необходимо растянуть, чтобы не было лишних складок. Они повышают шум при работе воздухоочистителя.
  • На патрубке гофру фиксируют с помощью хомутов.
  • Вывод воздуха можно производить необязательно в вентшахту. Часто хозяева домов делают отверстие с помощью перфоратора в стене и выводят трубу на улицу.

Для того чтобы сделать правильного размера отверстие в стене необходимо измерить диаметр отдушины сзади вытяжки. С помощью пилы придается ровное округление отверстия. Удаляется внутренняя изоляция и крепится заглушка воздуховода.

В принципе, вот и все советы, как установить встраиваемую вытяжку. Естественно монтаж удобно выполнять одновременно с установкой нового кухонного гарнитура.

https://www.youtube.com/watch?v=fFsiROAuGDg

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Что делать, если мощности недостаточно

Логичным мероприятием является замена устройства на более производительное. Если же такой возможности нет, можно удалить имеющиеся фильтра, особенно, дублирующий, угольный. Это добавит до 5% мощности от номинальных параметров, но существенно повысит шумность.


Монтаж вытяжки можно провести самостоятельно с минимальным набором инструментов.

Повышение мощности путем частичных замены элементов управления или электродвигателя рекомендуется производить только после истечения официальной гарантии на изделие. Такие работы проводят мастерские по ремонту бытовой техники. Изменение компоновки технической части не влечет за собой требований по изменению воздухоотводящих коммуникаций.

Устройство вытяжной техники

Прежде, чем встроить вытяжку в кухонный гарнитур, логично будет разобраться в ее устройстве. В основу положен центробежный вентилятор, который приводится в действие посредством клеммы колодки и переключателя скоростей.


Следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели.

Приводимый в движение двигатель от переменной бытовой сети создает усилие на поглощение не менее 112 л воздуха/минуту. Данная цифра увеличивается по факту удаления фильтра-жироулавливателя, но такая манипуляция не является рекомендуемой.


Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

К остальным элементам устройства вытяжной техники стоит отнести такие:

  • вентиляционные решетки выпускного канала;
  • выключатель освещения;
  • щиток;
  • шнур питания;
  • внешний корпус электродвигателя;
  • проволочные фиксаторы;
  • лампу подсветки;
  • регулятор активной, пассивной вентиляции.


Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских.

Таким образом, большая часть вопросов относительно того как встроить вытяжку в шкаф своими руками, ставится решенными. Остается следовать некоторым правилам размещения и сборки отводящей магистрали.


Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места.

Полная сборка отводящего канала состоит из следующих элементов:

  • вентиляционный канал;
  • соединители для плоских каналов;
  • круглое соединительное колено;
  • настенная пластина для круглых каналов;
  • соединительное колено плоскокруглое;
  • соединитель круглых каналов без клапана;
  • держатель для плоских каналов.


Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера.

Установка встраиваемой вытяжки на кухне своими руками

Но при этом вы не сможете воспользоваться всеми возможностями материала, поскольку его разрешается изгибать не более чем на 90 градусов. В противном случае воздух будет с трудом проходить и эффективность функционирования встроенной вытяжки заметно уменьшится. Попросту говоря, устройство будет работать впустую.

Всё это не будет беспокоить вас при использовании гладкостенного рукава. Однако в том случае, если траектория воздухоотвода будет непрямой, потребуется устанавливать дополнительные колена, а потом осуществлять обработку швов.

Обязательным этапом установки вытяжки является монтаж антивозвратного клапана. Назначение этой детали заключается в том, чтобы не пропускать загрязненный воздух обратно в помещение. Следует знать, что он входит в комплект не всех моделей.

Причем, его можно обустроить и сверху, и сбоку. Но наиболее распространен первый вариант.

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика

Материалы и инструменты, необходимые для работы

Для выполнения работ потребуются следующий инструмент:

  • рулетка, строительный уголок;
  • карандаш;
  • отвертка или шуруповерт;
  • ножовка по дереву;
  • лобзик: простой или электрический;
  • струбцины;
  • шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

  • Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
  • Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.
  • После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
  • По намеченным контурам вырезать лишние части.
  • Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
  • По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
  • Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

В прикрепленный к стене шкафчик требуется завести электричество.

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

Монтаж и крепление устройства

  • По окончании подготовительных работ вытяжка встраивается в требуемое место.
  • Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
  • Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
  • Затем устанавливают промежуточные полки.
  • Проверяют работу оборудования. При обнаружении недостатков – устраняют.
  • Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.

Финальные работы по обшивке ГКЛ

На самом деле вся сложная работа уже осталась позади. Теперь нужно просто нарезать ГКЛ на полосы нужного размера и прикрутить его. По сути то на кухне короб под вытяжку почти готов, ведь обшить его нужно спереди и снизу. Сначала обшиваем спереди.

Листы прижимаются к профилю и прикручиваются саморезами с шагом 20 см. В местах перемычек также нужно вкручивать саморезы. Так короб полностью обшивается с лицевой стороны. После этого листы прикручиваются снизу, от стены и до только что прикрученного ГКЛ. Схема монтажа аналогичная. Длинный лист будет сложно самому поднимать и держать над головой, поэтому можно порезать его на несколько частей.

В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы. Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.

Когда короб из гипсокартона для вытяжки на кухне будет собран, останется лишь зашпаклевать все стыки и шляпки саморезов. Так конструкция подготавливается для финишной отделки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мебелька
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
