Как сделать самодельный стол для циркулярки своими руками по чертежам

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

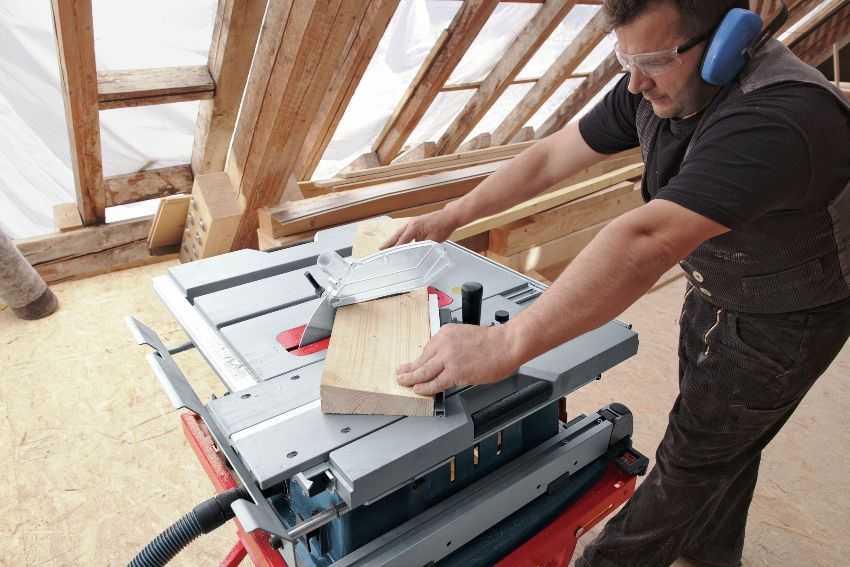

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

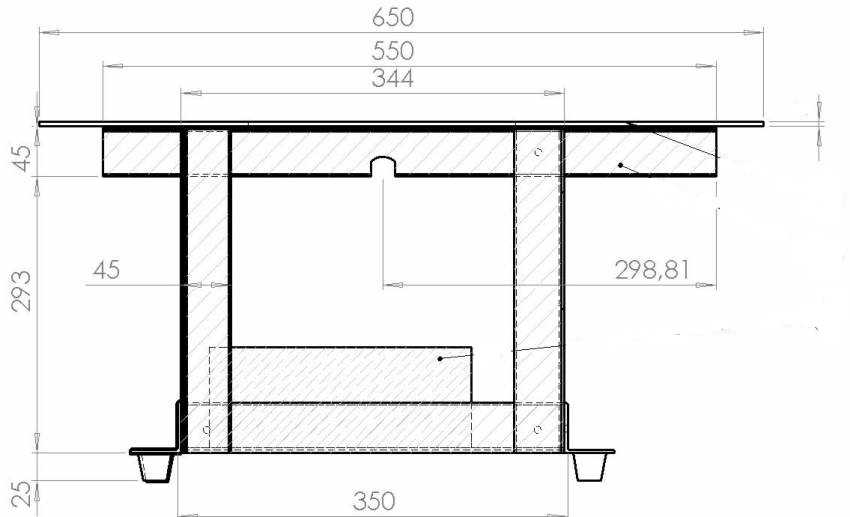

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Сделайте передвижные упоры

Определите ширину передвижного упора G для торцовочной пилы, измерив расстояние от переднего края одного из расширений до передней стороны упора на столике станка. Ширина передвижного упора Н для долбежного станка определяется расстоянием от переднего края расширения до центра долота. Измерьте расстояние от центра столика до внутренней стороны стойки D, ближайшей к основанию-платформе, чтобы определить длину передвижных упоров. Выяснив размеры, выпилите летали из 19-миллиметрового материала.

Затем с помощью пильного станка с пазовым диском выберите шпунты глубиной 3 мм с обеих сторон каждой детали на расстоянии 60 мм от переднего края и сделайте сверху и снизу вдоль каждого торца пылезащитные фальцы сечением 3×3 мм. Теперь выпилите из твердой древесины и острогайте две направляющие рейки I размерами 11x19x305 мм.

Измерьте расстояние от выступающего торца верхней полки Е до внутренней стороны стойки D, ближайшей к основанию-платформе, и опилите направляющие рейки до такой длины. Вклейте их в шпунты передвижных упоров, выровняв торцы с плечиками пылезащитных фальцев, как показано на рисунке. Примечание. Аля долбежного станка с передним зажимом заготовок, возможно, потребуется сделать на передвижном упоре вырез, позволяющий сдвигать упор к центру столика.

Этапы изготовления

Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.

Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).

Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.

Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.

Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.

Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.

Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.

Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.

Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.

Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.

А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.

Добавьте опоры расширений

1.
Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.

2.
Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1),отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.

Установка пилы в самодельный стол

Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.

Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Инструкция по сборке

1) Из куска ДСП будет изготовлена столешница. Его толщина составляет 1.8 см. Следует высверлить в столешнице пилы 4 отверстия по углам.

Отверстия потом будут использоваться для фиксирования дисковой пилы на нашей столешнице из ДСП.

2) После сверления необходимо уделить внимание краям отверстий. Нужно убрать все выступы напильником. Это необходимо для того, чтобы низ пилы плотнее прилегал к столешнице

Это необходимо для того, чтобы низ пилы плотнее прилегал к столешнице.

3) Теперь вооружаемся карандашом и ровной линейкой или другими подручными средствами. С их помощью отмечаем место, где будет расположена пила.

4) Выравниваем нашу пилу по отмеченной линии. После чего, не сдвигая пилу с места, отмечаем положение всех отверстий и просверливаем их. Теперь на пиле и на столешнице имеются отверстия для фиксации наших элементов в одно целое.

В качестве соединительных элементов можно взять саморезы. Главное что бы они были с толстой шляпкой, она не даст углубиться саморезу вглубь ДСП. Их длина не должна быть слишком большой, они не должны вылезать с другой стороны столешницы.

5)Следующим этапом станет проделывание паза для диска. Для этого предварительно надежно закрепляем столешницу, что бы она не шаталась. Сделав паз, фиксируем положение пилы в самом нижнем положении.

Перевернув нашу конструкцию нужно проверить угол наклона пилы. Для этого берем прямоугольный треугольник и смотрим, чтобы угол был прямым. Станок почти готов, осталось сделать упорную линейку.

Ее мы будем изготавливать из обрезка толстой столешницы. Как видите, примитивный станок и направляющая линейка были прикреплены к каркасу старого столика для большего удобства. Расстояние от направляющей линейки до зубчиков пилы составляет 52 мм. Так как кнопка пилы не фиксируется, ее можно установить в одном положении при помощи прищепки. Это позволит временно управлять пилой посредством вставки и вытаскивания вилки из розетки.

6) Отпиливаем брусок от обрезка столешницы. Заодно можно удостовериться в качестве реза нашего самодельного станка. Теперь для этого бруса нужно сделать крепления. С одной стороны брус будет крепиться таким прямоугольным бруском с вырезом. Верхняя поверхность бруска спилен под небольшим углом.

Этой поверхностью брусок будет прикреплен к нашей новой направляющей.

Таким образом, линейка будет сама себя фиксировать при вставке получившегося зазора между креплением и направляющей в выступ столешницы. С другой стороны направляющей сделаем другое крепление. Оно будет выглядеть следующим образом. Это крепление нужно снабдить закручивающимся винтом. Это нужно для того, чтобы была возможность ослаблять и лучше фиксировать нашу направляющую.

Для винта понадобится небольшой деревянный кубик, мебельную муфту и мебельный болт. Мебельную муфту вворачиваем в просверленное отверстие необходимого диаметра в креплении.

7) Мебельный болт аккуратно забиваем в просверленное отверстие в кубике. Отверстие в нем двойное, сверху большего диаметра, снизу меньшего. Для того чтобы можно было зафиксировать шляпку болта в кубике и при этом не прокручивалась.

Для лучшего эффекта болт нужно вбить. Просверливаем отверстие чуть большего диаметра, чем болт, в направляющей. Вставляем болт. Затем собираем все крепление воедино.

Теперь только остается надежно закрепить столешницу с пилой к каркасу старого стола и наш циркулярный станок собственного изготовления готов.

Можно наводить точные настройки направляющей линейки и пользоваться как полноценным станком.

Видео: циркулярка своими руками.

Циркулярная пила – это важный и нужный для многих людей инструмент, позволяющий самостоятельно заниматься многочисленными видами работы по дому. Он обладает достаточно высокой стоимостью, поэтому многие люди задумываются о том, чтобы сделать его своими силами. Для этого надо подготовить верстак или стол оптимального размера, заменяющий этот инструмент, а также надо обладать умениями работать с металлом. Во время процесса следует быть острожным и аккуратным, чтобы не навредить себе, а также получить идеальный результат работы.

Циркулярка своими руками производится с применением следующих компонентов:

• профильная труба прямоугольной формы;
• уголки, сформированные из стали;
• двигатель.

Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

• Капитальной жесткостью и устойчивостью.
• Идеально ровной поверхностью.
• Заземлением.
• Свободным местом для опилок.
• Легкой доступностью к отходам для их ликвидации.
• Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы. 2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей. 3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

Материалы и инструменты

Для изготовления пильного стола своими руками нам потребуются следующие материалы:

• ЛДСП или фанера толщиной 21 мм;
• брус для каркаса стола (можно использовать обрезную доску 50 х 150 мм длиной 3 метра – 5 шт.);
• деревянные шканты 10 мм – 12 шт.;
• клей столярный;
• металлические крепления для царг и ножек – 4 шт.;
• металлические уголки – 10 шт.;
• саморезы.

Необходимые для работы инструменты:

• карандаш, маркер, рулетка, метр;
• электролобзик;
• ручной фрезер;
• шлифовальная машинка;
• наждачная бумага средней и мелкой зернистости;
• рубанок;
• дрель;
• шуруповерт.

А сделать стол для электролобзика вы сможете, прочитав эту статью.

Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

Включение и отключение пилы

Когда кто-то будет готов, вы можете решить вопрос с тем, как будет включаться и отключаться оборудование. Если у вас есть соответствующие знания в области электротехники, то клавиша включения вами может быть зашунтирована. Кнопка управления при этом выносится на внешнюю поверхность ребра.

Если вы изготовили стол для ручной циркулярной пилы своими руками, но автоматизация работы электрического оборудования для вас слишком сложная задача, то клавишу можно стянуть с помощью проволоки, а само устройство включать и отключать с помощью сетевого шнура. Вышеописанная конструкция стола довольно проста. С задачей по изготовлению может справиться любой домашний мастер. При желании расширить функционал можно позаботиться о безопасности, сделав конструкцию более сложной.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким основным требованиям:

• жесткость опоры;
• устойчивость;
• ровность.

Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.

1. Безопасность и надежность крепления пилы.
2. Ограждение для диска пилы, что очень часто остается невыполненным.
3. Свободный доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

• помогают выполнять ровный продольный распил;
• такой же качественный поперечный распил.

Конструкция циркулярной пилы.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Что представляет собой стол для циркулярной пилы, особенности конструкции

Распиловочный стол — это дополнительная столешница, которая находится на возвышенности и служит для размещения циркулярной пилы. Мебель состоит из следующих элементов:

• ножки;
• рабочая зона;
• ящики для хранения расходных материалов и инструмента — по желанию.

Рабочую поверхность снабжают направляющими — они нужны для корректировки габаритов распиливаемых заготовок. Внизу столешницы устанавливают двигатель. Он направляет крутящий момент на опору диска — шкив.

В некоторых вариантах самодельных столов за диском фиксируют специальный нож — он расклинивает заготовку и препятствует ее повторному соединению. Нередко габариты столешницы увеличивают за счет добавочных расширительных элементов. А чтобы обеспечить дополнительную безопасность в процессе работы, под столешницей монтируют аварийный выключатель.

Направляющая для ручной циркулярки:

Обратите внимание! Для пилы с электрическим приводом потребуется более устойчивое основание с металлическим каркасом. Под столешницей предусмотрите возможность крепления мотора

Устройство стола

небольшая настольная подставка для циркулярки

Конструкция стола для ручной циркулярной пилы настолько проста, что большинство мастеров изготавливают его без предварительных чертежей и схем. Это крепкий верстак, который делается из дерева и фанеры. Самые надежные основания для стола изготавливают из металла. Они же самые тяжелые и требуют наличие навыков сварщика. Поэтому чаще подставки выполняют из отходов пиломатериалов. Под столешницей прикрепляется циркулярная пила, диск выступает над ней через специально проделанную прорезь. Пиломатериал продвигают по столешнице и распиливают вращающимся диском. Для удобства и точности работы стол оснащают дополнительными приспособлениями: угловым и продольным упором.

Если пила еще не куплена, подбирайте модели с высокой мощностью (от 1200 Вт). Они справятся с распилом больших объемов древесины. Для крепления в подошве будут просверлены отверстия: литое основание может треснуть. Поэтому желательно выбирать инструмент со штампованной подошвой.

Как сделать стол для циркулярной пилы

Как сделать стол для циркулярной пилыМатериалы и инструментыЗамеры и чертежиВажные моменты при работеСтол для циркулярной пилы своими руками: пошагово

Создание стола состоит из нескольких этапов:

Создание проектного плана. Нужно размерять место, и выбрать подходящий размер конструкции. Покупка материалов. В этом же шаге выбирается необходимая пила. Поэтапная сборка конструкции. Все делается согласно сделанным чертежам.

Материалы и инструменты

Нам понадобятся следующие материалы и инструменты:

Лист древесно-стружечной плиты или фанеры, 20 мм в толщину. Инструмент с диском-лезвием. Брусок 5х5 см для создания ножек. Сечение может быть меньше, если планируется создание пилы слабой мощности. Лак или грунтовка. Растворы для защиты дерева от воды. Клей для дерева. Саморезы. Дрель и набор сверл. Шуруповерт. Лобзик. Машинка для проведения фрезерных работ. Струбцины. Рулетка и маркер для разметки. Рубанок. Наждачка.

Замеры и чертежи

Работа начинается с создания проектных чертежей. На этом шаге измеряется ширина и длина стола, который создается. Среднее значение – 120 см в ширину и 120 см в длину. Идеальными для создания основы станут следующие материалы:

Рекомендуем: Как выбрать качественный электрический лобзик для дома — освещаем тщательно

Фанера. ДСП. ОСП. МДФ. ЛДСП.

Мы не рассматриваем металлическую основу, поскольку материал стоит дороже, а вес конструкции увеличится в несколько раз. Из всех материалов, самым худшим считается пластик, и эксперты его не рекомендуют.

Перед началом сборки, все деревянные элементы нужно обработать растворами, которые защищают от влаги и гниения. После высыхания материала, можно начинать работу.

Важные моменты при работе

Существует некоторые требования к безопасности. Они помогут избежать получения травм на рабочем месте. Требования следующие:

Перед тем, как включать пилу, нужно проверить надежность фиксаторов. При необходимости подкручиваем крепления. Очень часто причиной получения травмы является большое количество ненужных вещей на месте работы. Необходимо проверять правильность работы и крепления всех частей системы. Если где-то есть проблема, ее нужно немедленно устранить. Нельзя держать материал близко к месту, которое распиливается. Это опасно, поскольку сучки и стружка могут попасть на неприкрытые части тела, а также в глаза. Поэтому в процессе работы обязательно нужно использовать очки и одежду с рукавами.

Как установить и закрепить циркулярку на самодельном столе: основные правила монтажа

Правильно установленная циркулярная пила располагается по центру стола. Следят, чтобы не было перекосов. Оборудование размещают в столешнице. Отверстие делают заблаговременно. Болтами крепят подошву, накопитель устанавливают в гнездо.

Если позволяют габариты столешницы, здесь же размещают устройство, которое регулирует уровень наклона диска в процессе распила материалов. Это упрощает работу.

В целях соблюдения техники безопасности инструмент содержат в чехле.

Алгоритм действий при монтаже циркулярки на стол, сделанный в домашних условиях:

• проделайте в столешнице паз и направьте туда рабочую часть оборудования;
• сделайте отметки, где будут располагаться крепежные потайные болты. Они фиксируют диск;
• вверху рабочей поверхности стола просверлите отверстия диаметром 0,8 см;
• углубите головки фиксаторов;
• аккуратно расположите циркулярку на место;
• не спеша зафиксируйте все гайки и болты.

Необходимый материал и сборка стола для ручной циркулярной пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

• фанеру толщиной 20-50 мм;
• оргстекло;
• плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины

Проверка циркулярной пилы.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

• крышка 70х80 см;
• высота 110 см.

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

Сборка каркаса и установка ножек

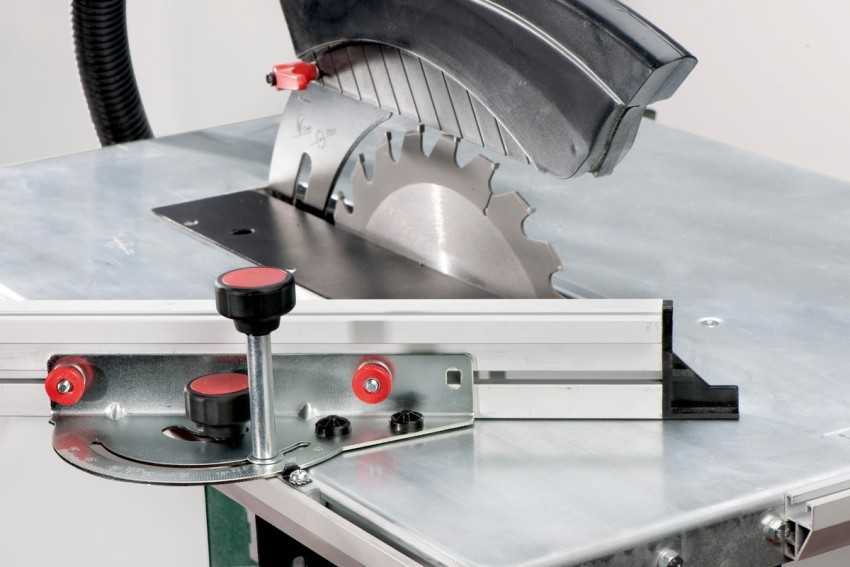

Направляющая каретка стола для циркулярки.

Далее вам нужно сделать разметку под поперечные и продольные рейки. В случае с таким столом они выполняют функцию ребер жесткости. Делайте ее с изнаночной стороны. Планки изготавливаются из бруска. Нужно подготовить 2 продольных ребра. Длину подбирайте на основании длины столешницы. Достаточно попросту отнять от нее по 8-10 см с каждой стороны. Поперечных планок тоже должно быть 2. Для определения их длины отнимите по 8-10 см от ширины столешницы с каждой стороны.

Подготовьте гнезда под саморезы. Рейки фиксируются таким образом, чтобы крышка примерно на 8-10 см выступала за края рамки

Важно сделать максимально надежное и прочное крепление. Первый саморез устанавливайте на расстоянии в 4-5 см от края рейки

Сами саморезы монтируются с шагом в 20-22 см. Детали нужно просверливать насквозь. Шляпки саморезов должны быть полностью утоплены в материале столешницы.

Первыми крепятся поперечные ребра. Для обеспечения максимальной надежности стола нужно предварительно промазать кромки реек столярным клеем. Стяните конструкцию струбцинами и зафиксируйте саморезами. Оставьте крышку стола до полного высыхания, после чего по такой же схеме установите продольные рейки. Стяните детали каркаса и установите с каждой стороны по несколько креплений. После этого можете снимать струбцины.

Для изготовления ножек используйте бруски. Высота этих элементов подбирается индивидуально в соответствии с ростом оператора. Удобнее, когда столешница располагается на уровне бедер. Прежде чем устанавливать ножки, состругайте их с 1 стороны так, чтобы обработанная сторона сходила на угол. В результате основание ножки будет иметь немного большую площадь, чем вершина.

Для закрепления ножек лучше всего использовать металлические уголки. Вам необходимо слегка поджать их таким образом, чтобы основание самодельного стола располагалось враспор. Благодаря этому станина станет более устойчивой. Крепление выполняется при помощи болтов с шайбами. Их нужно установить шляпками наружу. Если установить по-другому, в процессе работы вы можете пораниться о выступающие крепления.

Это сделает конструкцию еще более надежной. Рейки следует установить попарно с боков самодельного стола.

Тщательно отполируйте поверхность столешницы и покройте ее несколькими слоями лака. Вместо этого можно закрепить с помощью небольших саморезов гладкий металлический лист.

В завершение выполняется установка циркулярной пилы на предназначенное для нее место. Дополнительно вы можете нанести на поверхность столешницы разметку, которая будет способствовать более ровной и правильной обработке распиливаемого материала.

Элементы управления таким станком нужно вынести на внешнюю сторону столешницы. Обычно их закрепляют на какой-нибудь ножке стола. Выполнение этого этапа работы требует некоторых навыков электромонтажа. При их отсутствии рекомендуется обратиться к соответствующему специалисту.

https://youtube.com/watch?v=bndwhFUCUkw

Таким образом, в самостоятельной сборке стола для циркулярной пилы нет ничего сложного. Больших временных и денежных затрат это не требует. На материалы вы потратите гораздо меньше, чем на готовый фабричный стол, а качество изделия при соблюдении инструкции будет ничуть не хуже. Удачной работы!
