Токарный станок по металлу своими руками: чертежи и инструкция по сборке

Делаем своими руками

Несмотря на тот факт, что станок для токарных работ имеет достаточно сложное строение, его облегченную версию можно сделать самому, не тратя на это много времени и сил

Немаловажно и то, что не потребуется больших материальных затрат

Основные узлы токарной установки:

бабки (передняя и задняя);
рама;
привод;
центры
упор для режущего инструмента.

Обратите внимание: избежать вибраций во время работы на станке можно, если расположить центры прибора на одной оси.

При создании станка важно знать, что нельзя задействовать для него электрический привод коллекторного вида. Это категорически запрещается делать именно потому, что он слишком мощный для домашнего устройства, и во время его использования обрабатываемый элемент может просто вылететь из зажимов

Это грозит порчей прибору и может привести к различным травмам.

Лучше всего для домашнего станка подойдет асинхронный привод. Его основным преимуществом является то, что его частота вращения остается неизменной.

Компоненты станка и необходимые инструменты.

Станок для ковки своими руками состоит из определенных устройств. Среди которых обязательно должны быть:

гнутик;
улитка;
волна;
глобус;
твистер;
фонарик;

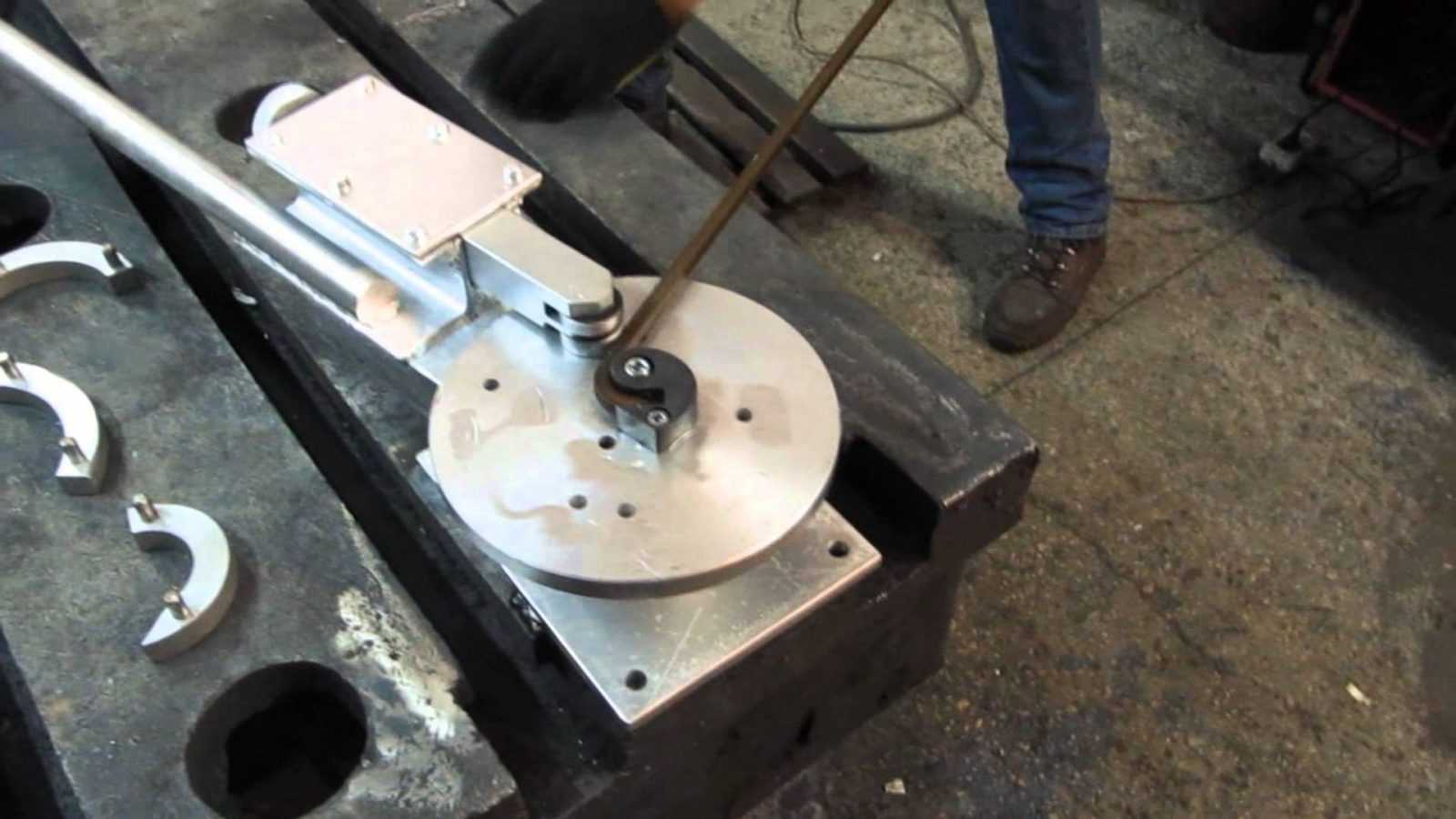

Этими приспособлениями пользоваться лучше всего. Улитка для холодной ковки своими руками понадобиться для сплетения стальных прутьев. Можно ознакомиться с фото, чтобы лучше разглядеть конструкцию и пример деталей. Кузнечное оборудование для холодной ковки металла отыгрывает важную роль в работе. Основным инструментом во время работу будет гнутик. Это весьма простой элемент.

Чтобы обработать трубы с шестигранным и круглым сечением используют «волну». «Фонариком» сгибают металлические прутья, а твистер чем-то на него похож, весьма удобное преспособление. Глобусом делается большая дуга из профильных прутьев.

Станки холодной ковки в большей мере выгоднее всего сделать самому, ведь далеко не все можно обработать ручными инструментами, а цена за станок для художественной ковки очень высока. Когда мастер за счет своих навыков с помощью своего оборудование создаст конструкцию, она будет неповторимой и особенной, пускай в чем-то и будет не такой качественной, как заводская. При изготовлении большого количества деталей, правильно будет создать кодуктор на электромоторе. Это облегчает процесс работы.
Станок холодной ковки своими руками должен быть приспособлен для таких видов работ, как гибка, закручивание и вытяжка.

В процессе вытяжки конструкция приобретает определённую форму. Поэтому она должна пройти через пресс, после чего сечения первостепенного материала станет меньше. Под гибкой подразумевается создание гнута в нужном угле. Для этого понадобятся шаблоны. Фото чертежей кованных изделий своими руками приготавливается заранее из которого и будет сделан шаблон. К стальной пластине прикрепляется завитушка, а сам лист закрепляется в держателе станка. В конце заготовке размещается прорезь, другой же конец закрепляется на месте. Используя рычаг, происходит влияние на окончание конструкции, которое необходимо провести по каждому изгибу пластины, которая используется как шаблон.

Проектировка будущего изделия

Чертежи с размерами.

Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:

Длина — до 115 см;
Ширина до 62 см;
Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать. Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Профессиональные токарные станки по металлу

Если требуется профессиональный инструмент для больших объемов сложных работ, следует разобраться с тем, какие существуют виды токарных станков по металлу.

Принципиальная схема устройства представлена на рисунке.

Разновидности станков

В зависимости от своего назначения и особенностей устройства выделяются несколько видов токарных станков по металлу:

Универсальные предназначены для выполнения основных работ по металлу:
сверление;
фрезерование;
обточка.

Это наиболее востребованный тип устройств – с их помощью можно обрабатывать детали снаружи и внутри, работать с плоскими, коническими и цилиндрическими поверхностями. Можно проводить сложные работы по нарезанию точной резьбы, обработке торцов деталей и сверлению отверстий практически любых диаметров.

Трубонарезные устройства предназначены для различных видов обработки труб и их соединений. В основном они используются в добывающей промышленности и геологоразведке.

Токарные станки с числовым программным управлением (ЧПУ) – это отдельный класс современных станков, которые используются практически на всех крупных промышленных объектах. С помощью электронных настроек можно добиться высокой точности нарезки, изготовления деталей любой степени сложности. При этом все процессы полностью автоматизированы, что исключает человеческий фактор.

В зависимости от расположения станины бывают такие виды станков:

С наклонной (под углами от 30 до 60 градусов). В этом случае вся стружка ссыпается по желобу в специальную емкость для отходов, благодаря чему процесс производства становится полностью автоматизированным.

С горизонтальной станиной – эти устройства снабжаются обязательным кожухом, который препятствует разбрасыванию отходов во время работы.

Виды работ на токарном станке

В зависимости от особенностей подачи заготовки, а также от конкретного вида металлообработки выделяют следующие виды работы на токарном станке:

Точение с ручной или автоматической подачей.
Точение конусов.
Нарезание резьбы.
Сверление отверстий.

Точение с ручной или автоподачей

В этом случае важно установить вершину режущей части так, чтобы она была немного ниже оси с заготовкой. Если это сделать невозможно, тогда лучше установить другой инструмент или подшлифовать деталь

Часто при осуществлении подобных работ задняя бабка не нужна – тогда ее можно просто убрать

Многие модели обеспечивают возможность автоподачи заготовки. В этом случае режущая часть должна быть расположена справа от заготовки.

Во время работы лучше всегда держать левую руку свободной, чтобы сразу нажать на аварийное выключение, если заготовка собьется с нужного направления.

Точение конусов

Последовательность действий следующая:

Деталь закрепляется шпинделем и задней бабкой.
Если есть возможность. то на станке настраивается скорость работы механизма. Она выбирается в зависимости от мягкости материала, которую заранее можно определить по справочнику. Если такой возможности нет, можно установить экспериментальным путем.
Далее производится черновая обработка, после чего – чистовая.
Если необходимо сделать так называемый конус морзе, необходимо сместить центры, чтобы конус располагался под нужным углом, как показано на рисунке.

Особенности технологии точения конуса на универсальном станке показаны на видео.

Нарезание резьбы

На токарных станках можно исполнить внутреннюю или наружную резьбу на заготовке. Резьба наносится как на цилиндрические, так и на конические изделия. Разновидностей профилей существует три:

под прямым углом;
под острым углом;
трапециедальный.

Технологически процесс исполняется с помощью острой вершины резца. Резец крепится в суппорте и перемещается вместе с ним, оставляя следы на металлическом изделии с определенным интервалом.

Резцы могут быть как цельными, так и сборными с креплениями. Также изготавливаются резцы с напаянными пластинами – они особенно долговечны, поскольку пластины исполняются из прочных сплавов (латунь).

Сверление отверстий

Для правильного проведения сверления важно особенно хорошо подготовить торец заготовки. Он подрезается для того, чтобы поверхность была максимально ровной

Также в торце нужно сделать незначительное углубление, чтобы работу можно было выполнить точно в намеченном месте. Углубление можно сделать с помощью сверла или резца.

Размер отверстий регулируется с помощью установки соответствующего сверла. Если отверстие изготовлено меньшего размера, можно осуществить рассверливание – то есть получение большего отверстия за счет более широкого сверла.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.

Детали агрегата, собранного собственноручно домашним мастером

Алгоритм работ будет следующим:

составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
подбирается по мощности и количеству оборотов в минуту электродвигатель;
четко следуя составленной схеме, подготавливаются детали рамы по размерам;
производится сборка выбранным способом (сварка или болтовые соединения).

Рассмотрим каждый из перечисленных этапов подробнее.

Этап подготовки: проект и составление чертежа

В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.

Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.

Как выбрать электропривод для подобного агрегата

Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.

Двигатель по мощности должен превышать 800 Вт

Важный этап монтажа электродвигателя — это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.

Порядок сборки фрезеровочного или токарного станка

После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).

Наиболее распространенный вид передачи крутящего момента — ременная

Изготовление токарного станка из дрели своими руками: пошаговая инструкция

Иллюстрация	Выполняемое действие
	Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка.
	В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода.
	Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода.
	Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер.
	Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат.
	В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом.
	Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели.
	Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе.
	Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником.
	Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Самостоятельное изготовление

Если говорить о том, что можно сделать из дрели своими руками, следует обратить внимание на токарный станок, который можно изготовить в домашних условиях. Это поможет не только сэкономить средства, но и даст возможность выполнения довольно большого перечня операций с разными материалами

Для того чтобы выполнить токарный станок по металлу своими руками, чертежи которого можно найти в специализированной литературе, необходимо в первую очередь определиться со станиной. Она считается одним из наиболее значимых узлов оборудования. Именно на станине монтируется токарная приставка для дрели.

Для изготовления станины можно использовать плиту, выполненную из такого материала, как дерево, толщиной до 21 мм. Дрель фиксируется за шейку ее корпуса, на которой впоследствии будет смонтирована вспомогательная рукоятка.

Для того чтобы иметь возможность распиловки таких материалов, как фанера или оргалит, на станине необходимо в патрон дрели нужно установить дисковую пилу, диаметр которой не превышает 2 мм. Для обеспечения удобства работы со станком можно также смонтировать дополнительную рукоятку.

Есть возможность заменить диск плоской фрезой. Благодаря этому, у оператора появится возможность выполнения пазов небольшой глубины.

Теперь можно приступать к выполнению упора, который призван выполнять функцию задней бабки. Таким образом, самодельный суппорт для токарного станка своими руками можно выполнить из двух деревянных брусков и одного винта для регулировки с заточенным наконечником. Это даст возможность использовать станок для обработки небольших деревянных заготовок.

Если говорить о том, как из дрели сделать токарный станок, следует учитывать то, что есть несколько вариантов устройств, изготовить которые можно самостоятельно, главное, иметь готовый шаблон.

https://youtube.com/watch?v=Kp5JEC68hs8

Деревообрабатывающий столярный станок имеет раму. Для ее изготовления можно использовать балки или швеллера из металла. Их толщина и размеры имеют непосредственную зависимость от нагрузки, с которой будет эксплуатироваться оборудование.

На балки монтируются валы с направляющими, расположенными продольно. Для их крепления можно использовать сварочный аппарат, болты или шуруповерт.

Передняя бабка может быть выполнена из гидроцилиндра, в полость которого монтируются два подшипника. Толщина стенок цилиндра может изменяться от 5 мм и более. Полость гидроцилиндра заполняется специальной смазывающей жидкостью. Затем монтируется электрический привод.

Электромотор отвечает за движение режущей части станка. Мощность двигателя имеет непосредственную зависимость на мощность устройства. При его выборе необходимо учитывать размер заготовок, которые будут обрабатываться на стенке:

для работы с небольшими заготовками можно использовать привод мощностью не больше 1 кВт;
при необходимости обработки крупногабаритных заготовок необходимо выбрать двигатель, мощность которого колеблется в пределах 1, 5 — 2, 5 кВт.

Что можно ковать из профильной заготовки

К профильным трубам относят изделия, чье сечение не является круглым. Оно может быть овальным, прямоугольным или квадратным. Сложность обработки заключается в соблюдении максимальной нагрузки на стенки заготовки. Если этого не предусмотреть – возможно появление разрыва и нарушение целостности конструкции.

С помощью холодной ковки можно сделать следующие элементы из профильной трубы:

Дуги. Самый распространенный вид обработки. Из заготовок делают парники, каркасы сложных конструкций.
Спирали и завитки. В отличие от прутка они имеют большой радиус изгиба, что обусловлено вероятностью разрыва. Применяются для заборов, ворот и декоративных решеток.
Объемные спирали. Они могут стать основой для декоративных украшений.
Концевое расплющивание, формирование хомутов для соединения частей узора.

В отличие от штамповки во время холодной ковки металл профильной трубы практически не течет. Это позволяет сохранить ее исходные габариты, параметры прочности.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

Станины.
Электродвигателя для вращения передней бабки.
Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Особенности ухода за токарным станком

Уход за механизмом – неотъемлемое условие его долговечной безаварийной работы. Необходимо соблюдать несколько правил:

Все отходы, которые попадают на рабочую поверхность устройства во время работы, нужно своевременно удалять.
Для обеспечения равномерного распределения масла по направляющим нужно подвигать каретку 7-8 раз вперед и назад.
Периодически нужно подвинчивать все соединения, поскольку постоянная вибрация во время работы постепенно ослабевает их.
Важно следить, чтобы натяжение ремня было всегда равномерным – недопустимо как слишком тугое, так и слишком слабое натяжение.
Все движущиеся части периодически смазываются обычным машинным маслом. При этом подшипники смазываются особенно тщательно – они испытывают особенное трение во время работы.

Метод точения на токарном станке стандартным суппортом

Для крупносерийного производства создается специальное приспособление или используется система ЧПУ. Если есть необходимость путем точения создать всего несколько шаров, тогда можно провести работу на токарном станке, у которого есть задняя бабка.

Процесс изготовления, который является ответом на вопрос, как выточить шар на токарном станке, можно разделить на следующие этапы:

Выбор заготовки. Она должна быть цилиндрической формы, дина и ширина которой превышает нужного диаметрам шара. Изготовление происходит путем базирования цилиндрического тела по торцам.
Создаем проточку на заданном расстоянии от торца. Диаметр проточки – диаметр шара.
Затем при помощи специального подготовленного прутка и задней бабки проводим фиксацию (ранее сделанная проточка необходима для крепления при помощи этого прутка).
Для изготовления шара нужно расположить резец под углом к поверхности и провести точение лишнего металла. Удаление проводится до проделанной проточки. Точение происходит отрезным резцом.
Точение происходит поперечной подачей, в результате которой образуется поверхность в виде лесенки. Затем совмещая поперечную и продольную подачу, она также убирается.
После этого напильником во время вращения шпинделя делается поверхность, напоминающая шар. Также используется шлифовальная шкурка для получения гладкой поверхности.
Необработанные концы, которые использовались для крепления, стачиваются на наждаке.

При подобном методе дополнительное приспособление не используется. Созданная проточка является своего родом индикатором, который используется при поперечной подаче. Работа требует хороших навыков обращения с продольной и поперечной подачей. Как выточить шар на токарном станке без столь большого количества операций – следует использовать приспособление, предназначенное для точения по заданному диаметру.

Что нужно знать для сооружения обычного токарного станка?

Стандартный токарный станок по металлу дает вам возможность обрабатывать необходимые заготовки разной конфигурации. К тому же сделать его не так сложно.

Используйте чертеж для создания станка и гарантирования его правильной и эффективной работы.
Не обязательно делать агрегат полностью металлическим. Например, стойки можно сделать деревянными, значительно удешевив всю конструкцию. Для надежного крепления со станиной используйте болтовые крепежи.
Для обеспечения максимальной надежности и крепости станину делают литой. Но можно сварить раму из металлических уголков с использованием труб из стального профиля. Также можно заменить их швеллерами.

Если вы будете изготавливать станок, то лучше всего найти все необходимые детали и комплектующие от такого же оборудования, что было в использовании. Но на практике такая удача – редкость. Поэтому необходимо главные конструкционные узлы формировать, выходя их собственных возможностей.

Видео: токарный станок своими руками

В качестве привода нужно использовать силовой агрегат. Наилучшим образом подойдет электродвигатель асинхронного типа с низкими оборотами. С ними вы почти не рискуете поломать двигатель в случае резкого сброса оборотов, чего не скажешь про коллекторные варианты двигателей.

Если вы не предполагаете обработку деталей, диаметр которых превышает 10 см, то вполне достаточной будет установка электрического двигателя, мощность которого составляет 500-1000 Вт. Для деталей, габариты которых составляют в диаметре больше 10 см, нужно использовать более мощный вариант. Минимальная мощность должна составлять 1,5 КВт.

Особое внимание необходимо уделить крепежным комплектующим для соединения различных компонентов станка. Чтобы создать домашний станок, используйте болты и гайки размером 8 мм и 10 мм, которые имеют стандартную метрическую резьбу.. Для того чтобы изготовить салазки, чаще всего берут детали, которые вытачивают из стального прутка

После этого происходит их закалка. Оптимально будет использовать амортизационные стойки, из которых формируют направляющие. Также можно взять длинные валы механизмов промышленного использования. Такие изделия обладают хорошей геометрией, к тому же поверхность таких деталей поддается отличному упрочнению, когда используется в условиях заводского рабочего процесса

Для того чтобы изготовить салазки, чаще всего берут детали, которые вытачивают из стального прутка. После этого происходит их закалка. Оптимально будет использовать амортизационные стойки, из которых формируют направляющие. Также можно взять длинные валы механизмов промышленного использования. Такие изделия обладают хорошей геометрией, к тому же поверхность таких деталей поддается отличному упрочнению, когда используется в условиях заводского рабочего процесса.

Если заводской задней бабки нет, тогда лучше всего брать для ее изготовления профильные трубы и металлический лист с большой толщиной.

Важно: если у вас самодельная пиноль, то обязательно смазывайте ее при каждом фиксировании заготовки. Брать для этого стоит солидол или литол

Если у вас заводской центр вращения, то данная процедура вам не страшна. Так что, оценивая этот показатель, лучше раскошелиться на такую деталь и купить готовую.

Для чего используют

Токарный станок может быть использован на производстве для осуществления различных целей. К основным назначениям данного оборудования относятся:

обработка торцовых, внутренних и наружных тел вращения;
резьба.

Обработка с помощью токарного станка является самым распространенным способом изготовления различных тел вращения, например, дисков, валов или гаек. В это время происходит изменение формы и размера заготовки вследствие снятия припуска. То, какова обрабатываемость того или иного материала зависит от его структуры, а также физических и химических свойств.

Нарезание резьбы на токарном станке происходит при помощи резца. Данный инструмент принято делить специалистами на 3 вида:

призматические;
стержневые;
круглые.

Но важно помнить и про то, что резьбу на токарном станке можно сделать еще и при использовании метчиков и плашек. Первые помогают в производстве метрической внутренней резьбы. А вторые используются для резьбы снаружи болтов и шпилек

Скорость выполнения такого рода работы при помощи плашек для изделий из стали составляет менее пяти минут.

Делаем своими руками

Немаловажно и то, что не потребуется больших материальных затрат

Основные узлы токарной установки:

бабки (передняя и задняя);
рама;
привод;
центры
упор для режущего инструмента.

Обратите внимание: избежать вибраций во время работы на станке можно, если расположить центры прибора на одной оси

Это категорически запрещается делать именно потому, что он слишком мощный для домашнего устройства, и во время его использования обрабатываемый элемент может просто вылететь из зажимов

Это грозит порчей прибору и может привести к различным травмам.

5 Советы по выбору силового оборудования для станка

Раму самодельной установки желательно установить на дюралюминиевую основу, надежно скрепить станину с ней, смонтировать все узлы станка (их не так уж и много). После этого принимаемся за силовой узел нашего оборудования. Прежде всего, выбираем подходящий электрический двигатель. Для обработки металлических изделий он должен быть достаточно мощным:

если планируется работать с мелкими деталями – от 500 до 1000 ватт;
для работы с более «масштабными» заготовками – от 1500 до 2000 ватт.

Для «кустарного» токарного оборудования подходят моторы от старых швейных и стиральных машинок, а также двигатели с другого оборудования. Здесь решайте сами, какой привод вы можете смонтировать на самодельный агрегат. К электрическому двигателю подключают пустотелый стальной вал (головка шпинделя), используя ременную либо другую передачу. Этот вал соединяется со шкивом, который крепится на шпонке. Шкив нужен для крепления рабочего инструмента.

Силовые механизмы вы можете подключать самостоятельно, но лучше привлечь к этой операции специалиста-электрика. В этом случае вы будете точно уверены, что ваша токарная установка обеспечит полную электробезопасность выполнения токарных работ. После сборки станок готов к применению. Если же вам потребуется впоследствии расширить его эксплуатационные возможности, сделать это несложно.

Так, например, на выступающий торец вала двигателя можно насаживать абразивные либо шлифовальные круги, и с их помощью осуществлять шлифование металла, его полировку, а также высококачественную заточку бытового инструмента. При желании нетрудно сделать или приобрести переходник особого вида, оснащенный патроном для сверления металлов. Его можно крепить к указанному выше валу и выполнять фрезерование пазов в разнообразных деталях и сверление отверстий.
