Мотоблок урал: характеристики, варианты двигателя, отзывы владельцев

Самодельный мотоблок из бензопилы Урал

В качестве силовой установки для проекта мотоблока используется пила с бензомотором УРАЛ БП-52-3.8 с мощностью мотора 3,8 л. с.
Изделие предназначается для пахоты и рыхления почвы, культивирования посадок, копки картофеля. Площадь земельного участка – 20 соток.
Пила закреплена на раме устройства с помощью хомутов, снимается за полчаса — готовой к применению для работ с деревом.
Рама выполнена сварной из стальных труб ⌀ 24 мм.
Передача крутящего момента на вал колёс цепная — на две ступени. В первой ступени звёздочка оставлена от пилы. Цепь с шагом 12,7 мм и ведомая звёздочка подобраны из старой велотехники. На вторую ступень установлены мотоциклетные звёздочки и цепь, с тем же шагом, — 12,7 мм.
Вал приводных колёс изготовлен из стального круглого профиля и монтируется в вилке рамы на подшипниках. Диаметры монтажных площадок подшипников, дисков колёс, звёздочек выбираются по размерам подобранных для сборки деталей. Крепление к валу дисков колёс и звёздочек — шпонками.

Мотоблок из бензопилы Урал

Навесное оборудование

Изначально, при создании мотоблока, не планировалось использовать на нем навесное оборудование. Но необходимость расширения функциональных возможностей и широкая популярность агрегата вынудили производителей пересмотреть конструкцию.

Адаптер Грунтозацепы Картофелекопалка Лопата-отвал Плуг Прицеп Роторная косилка Сегментная косилка

В настоящее время мотоблок использует такие виды дополнительного оборудования:

Фреза – предназначена для обработки грунта, включая и почву высокой плотности. Устанавливается вместо колес. Для того, чтобы менять глубину обработки, нужно регулировать сошник. С помощью такой конструкции работать будет гораздо быстрее. Схема сборки фрез представлена на фото ниже
Адаптер – превращает мотоблок в миниатюрный трактор и передвигаться на таком устройстве становится гораздо удобнее.
Прицеп – с его помощью осуществляется перевозка грузов. Удобное крепление телеги к мотоблоку позволит транспортировать до 500 кг.
Косилки – предназначены для покоса травы. Идут 2 видов: роторные и сегментные Конфигурации и размеры бывают различными, так как все производители стараются усовершенствовать модель. Сегментные косилки представляют собой два ряда заостренных зубьев, который передвигаются в горизонтальной плоскости. Они способны срезать не только траву, но и мелкие кустарники, но работают только на ровных участках. Роторные работают за счет трех ножей, которые вращаются и срезают траву. Они могут работать и на наклонной поверхности.
Колеса, гусеницы – в комплекте с мотоблоком идут колеса, но для езды по заснеженной местности лучше всего использовать гусеницы, которые одеваются вместо колес и увеличивают площадь сцепления машины с землей.
Грунтозацепы – предназначены для передвижения по вязкой почве. Это диск, к которому приварены стальные пластины в виде буквы V. При движении грунтозацепляющие колеса надежно входят в землю и повышают сцепление с почвой.
Плуг – крепится на мотоблок и предназначен для вспахивания земли. Обычно его используют, когда работа с фрезами оказывается неэффективной. Во время передвижения по участку оставляет глубокие борозды.
Снегоуборщик, отвал-лопата – представлены различными конфигурациями и размерами, среди которых потребитель может выбрать наиболее подходящую модель. Разброс снега снегоуборщиком может осуществляться на 12 м.
Картофелекопалка/сажалка – особое навесное оборудование, предназначенное для уборки и посадки картофеля. Наиболее популярен грохотный вариант картофелекопалки. Впереди расположен активный нож, который подбирает землю и направляет ее к стрясному решету. Во время работы она вибрирует и разбивает комья земли, оставляя на поверхности только корнеплоды.
Утяжелители – помогают сделать мотоблок тяжелее и облегчить обработку наиболее сложных участков.

Переделка мотоблока урал на импортный двигатель.

Artyom (Bhupati) А чем для тебя твой касиковский двиг не угодил? А так, по причине переделки, где то на оппозите читал, что можно поставить цилиндры от волка

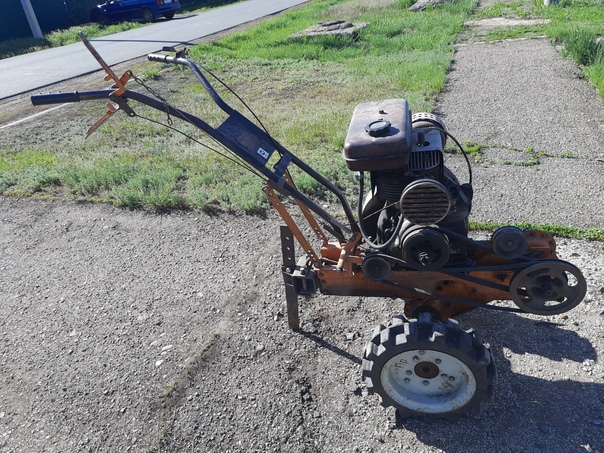

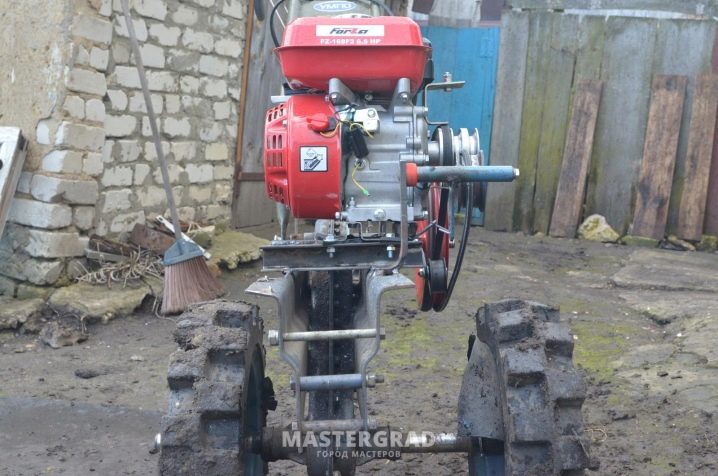

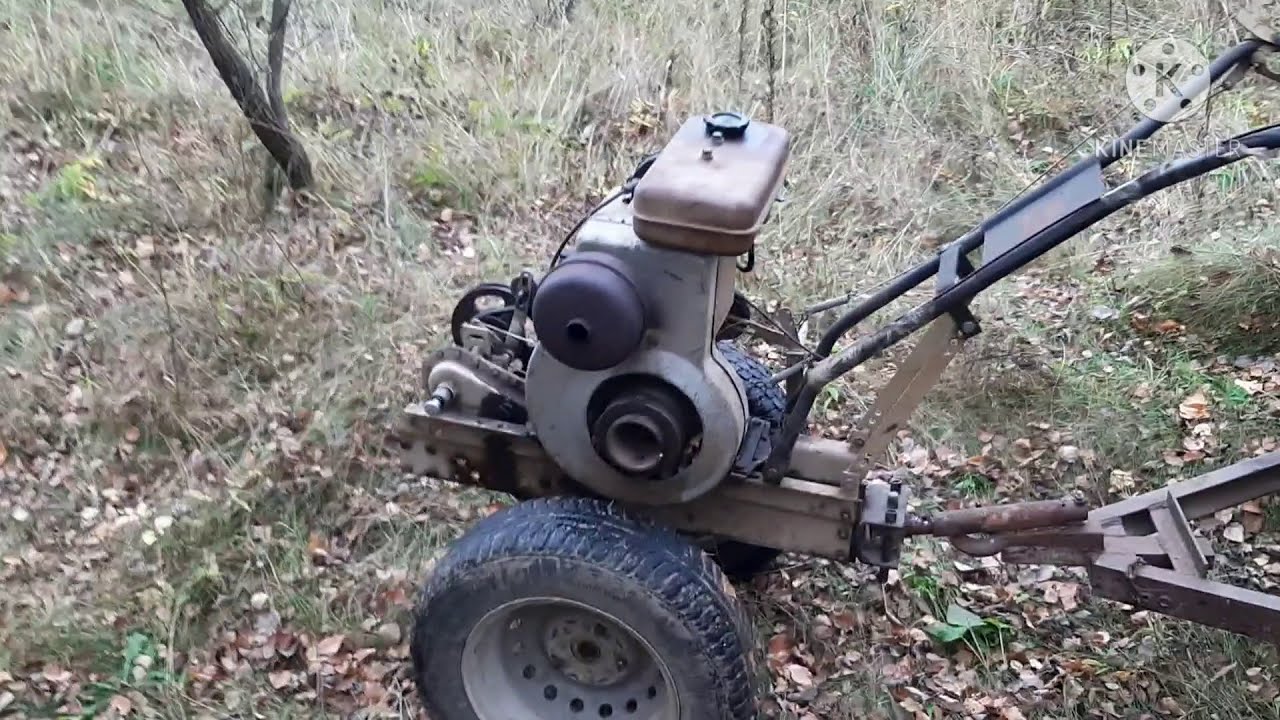

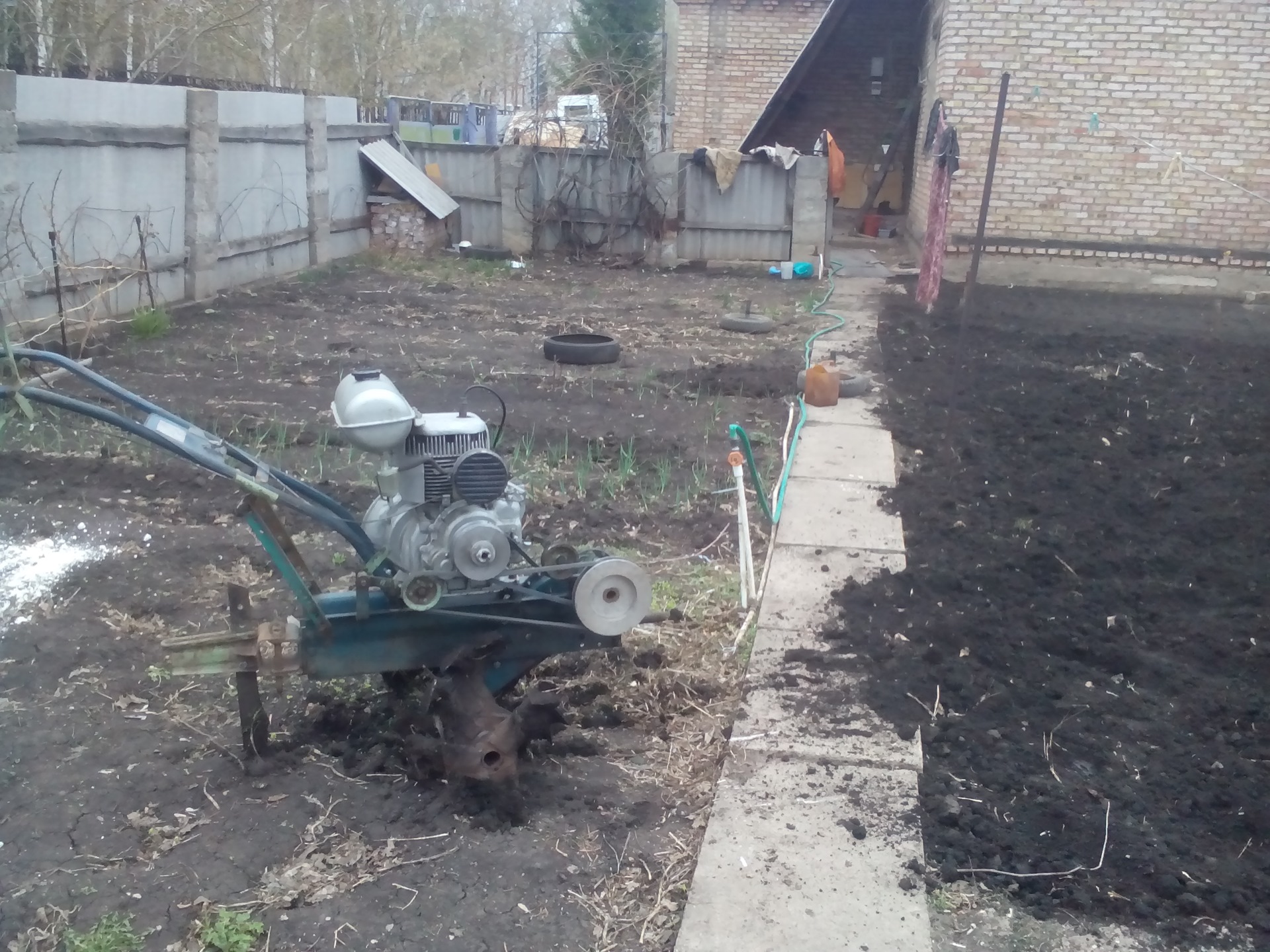

Мотоблок «урал» с импортным двигателем

Мотоблок Урал с импортным двигателем.

Shura (Janosch) Тема, дружище!! )не, вата волковские котлы!! )ставлю касовское колено в ураловский картер, проставки и т.п.по букварю, все по уму, но советом или опытом эксплуатации, живым примером, мать его. хоть чем, кто.нибудь напишет хоть что-нибудь. )

Artyom (Bhupati) Можно попробовать перегильзовать 650ые котлы.

Shura (Janosch) нет, гильзовать ничего не нужно, там дело совсем не в цилиндрах уже. )меня очень интересует очень кто еще собирал такой мотор, вообще так в советские времена готовили Уралы к соревнованиям!!

Shura (Janosch) А касовский мотор очень замечательный у меня, я его как перетрес, 4 года уже не ковыряю его, один раз сломалась пружина на выпускном клапане и всепроблем больше не было, очень и очень надежный и выносливый мотор. к сожалению, время идет и мне становится жалко старичка, хочется помощнее моторчик, своего на пенсию отправлю в другую раму, а на 750 ураловском буду гонять дальше!! )

Artyom (Bhupati) Понятно)

Shura (Janosch) собственно говоря и есть моя ураловская 750ка, она находится в раме моего мота и благополучно запущена в эксплуатацию. )))кто захочет такой мотор собрать может смело обращаться за советом может чем подсоблю!! ))))удачи всем. ))

Artyom (Bhupati) Опиши весь список доработок

Shura (Janosch) колено к-750, проставки под цилиндры самопал, штанги, коромысла, клапана- днипро, в головках поковырялся фрезой, оси коромысел самопал, изменен паклон кожухов штанг.ну в общем есть даже книга по подготовке урала к кроссовым соревнованиям, собственно нюансов хватает!! )

Dmitry (Giordano) а стартер не думал прилепить?

Shura (Janosch) динамика порадовала меня, мотор бодрый вышел. )

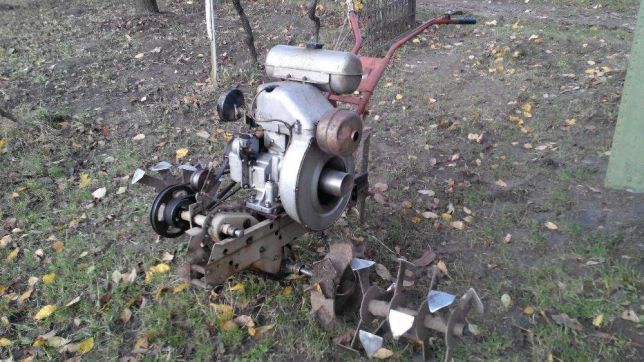

Мотоблок Урал УМЗ-5Б

Модель дополнена четырехтактным одноцилиндровым двигателем. Охлаждается он принудительно с помощью потока воздуха. Рабочий объем цилиндра – 520 см3. Мощность мотора (4,5 л. с.) позволяла выполнять множество полезных задач, причем вес устройства был настолько велик, что необходимость в использовании утяжелителя полностью отпадала.

Как свидетельствуют отзывы владельцев, при максимальной нагрузке расход топлива достигал показателя 1,5 л. Нередко запуск происходил с помощью пусковой рукоятки или специального шнура.

Технические характеристики:

Ход поршня – 90 мм;
Система смазки – разбрызгивание;
Емкость масляного картера – 1,5 л;
Температура масла не подымается выше 30°.

Инструкция по эксплуатации двигателя мотоблока Урал УМЗ-5Б

Агрегат известен своей стойкостью к разным механически факторам и возможность оперативного ремонта. Разобраться во всех тонкостях этого процесса поможет инструкция по эксплуатации и специальные фото, отображающие специфику конструкции двигателя и регулятора.

Нередко мотоблоки Урал продавались китайскими моторами, но такие модификации значительно поднимали стоимость устройства, поэтому обычные люди отдавали предпочтение отечественным компонентам (с двигателем ЗИД), понимая, что в случае возникновения проблем осуществить ремонтные работы будет несложно.

Как избавиться от неисправностей мотоблока Урал?

Поскольку мотоблок Урал устройство довольно простое и понятное, человеку даже без особого опыта в этом деле будет несложно провести все необходимые работы.

Что делать, если бензин не подается в карбюратор? Зачастую причина неисправности кроется в засоре краника фильтра отстойника. Чтобы избавится от нее, желательно осуществить прочистку указанной детали;
Что делать, если в цилиндре очень слабая компрессия? Необходимо избавить грибок от лишнего нагара и притереть его к корпусу цилиндра;
Что делать, если двигатель очень сильно дымит? Желательно полностью открыть воздушную заслонку;
Что делать, если в камере сгорания слышатся стуки? Стоит заменить бензин на более качественный, избавить камеру от нагара и максимально разгрузить двигатель;
Что делать, если между головкой и корпусом цилиндра прорываются газы? Нужно купить и установить новую прокладку, ибо старая совсем изогнулась;
Что делать, если электроды свечи почти выгорели? Заменить их на новые.

Естественно, указанные проблемы не единственные, которые могут возникнуть в процессе эксплуатации мотоблоков Урал, но самые частовстречающиеся. Нижеуказанные схемы помогут разобраться в специфике конструкции и сделать все необходимые процедуры правильно.

Технические характеристики

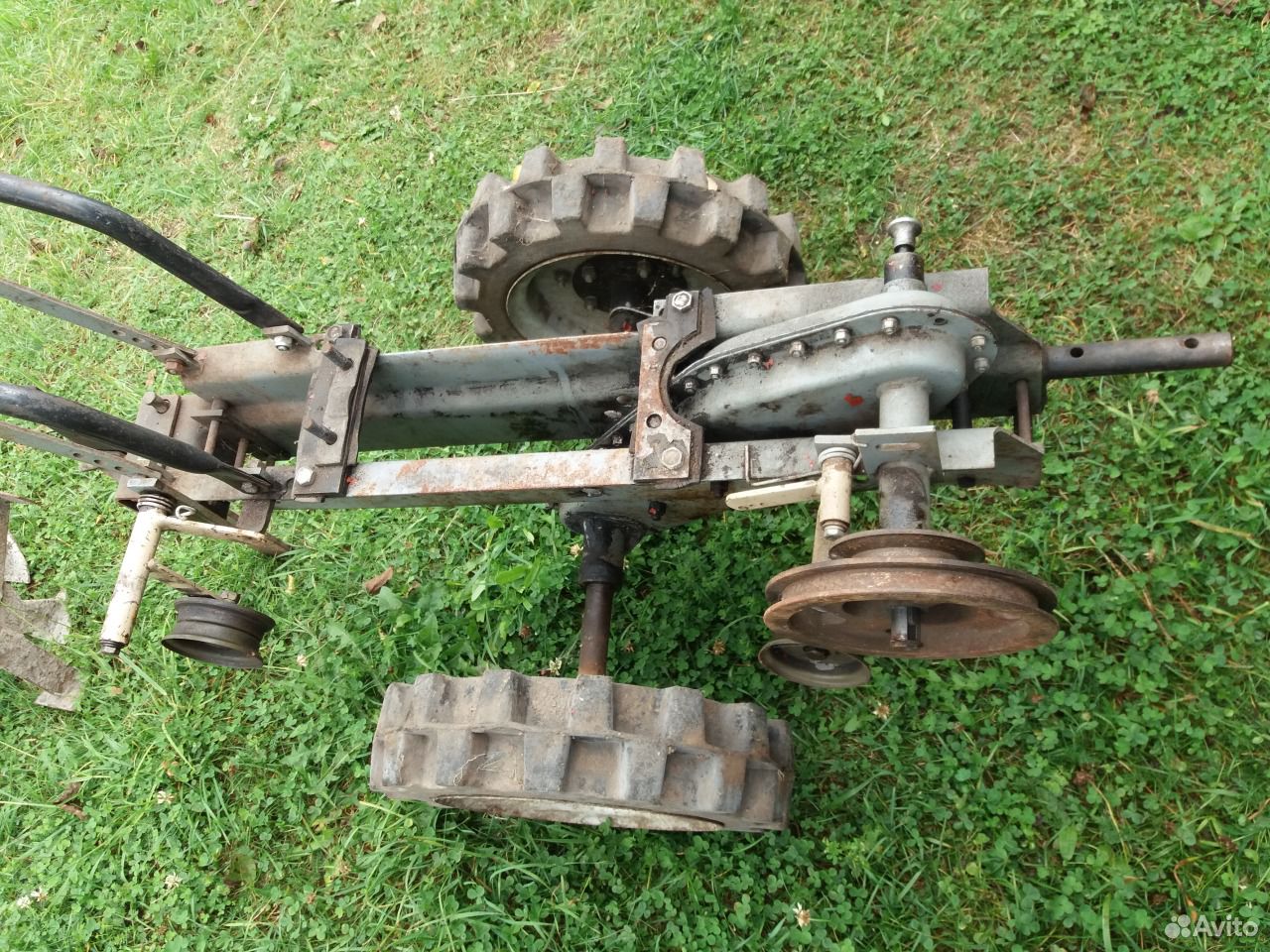

Согласно инструкции по эксплуатации мотоблока Урал, изделие состоит из рамы, изготовленной из стального профиля. На раме установлен силовой агрегат, механизм сцепления и дополнительный 2-скоростной редуктор. Силовой агрегат установлен через резиновые амортизаторы, снижающие вибрацию на органах управления.

Для движения используется 2 колеса. На мотоблоке применены цельные резиновые шины диаметром 430 мм и шириной 110 мм. Колея фиксированной ширины — 540 мм. Управление мотоблоком выполняется рукоятками, закрепленными на раме. При помощи рукояток выполняется поворот, изменение оборотов двигателя и переключение скоростей. Рулевое управление может регулироваться в зависимости от роста оператора. Для регулировки применяется планка с отверстиями.

На передней части рамы установлен штырь, применяемый для установки навесного оборудования. Штырь размещен в стальном корпусе, прикрученном болтами к поперечине. В теле штыря выполнены 2 отверстия, через которые осуществляется фиксация навесных орудий. На задней поперечине расположен кронштейн, предназначенный для установки прицепного оборудования.

Установленный на мотоблоке двигатель нуждается в регулярном обслуживании с частичной или полной разборкой. Через 250 часов работы требуется проводить притирку и регулировку клапанов. Для выставления фаз газораспределения на шестернях имеются метки. Регулировка зазором между толкателями и клапанами выполняется при помощи специального винта, расположенного на торце толкателя.

Изготовитель допускает разброс длины и высоты изделий в пределах 50 мм, по ширине — в пределах 20 мм. Вес снаряженного устройства составляет 120 кг, масса буксируемого прицепа — 350 кг. Максимальная скорость движения — 11,5 км/ч. Для максимально быстрого движения используется сочетание высшей передачи в двигателе и большей скорости в дополнительном редукторе.

Приобретение нового и б/у мотоблока «Урал»

На данный момент серийное производство данного мотоблока завершено. Но при этом все ещё можно найти в продаже эту технику в состоянии новой. Стоимость «Урал» колеблется в пределах от 10 до 30 тыс. рублей. В первую очередь определяется цена именно состоянием, а также годом выпуска конкретного мотоблока.

При покупке стоит обратить внимание именно на двигатель. Так как ремонт его в случае поломки обойдется дороже всего

В свою очередь остальные неисправности устранить не составит труда.

При выборе мотоблока с пробегом важно обратить внимание также на наличие потеков. Так как почти все без исключения мотоблоки страдают подобными неполадками

Важно, чтобы мотоблок не перегревался. Проверить это достаточно просто — на заведенном двигателе следует существенно повысить обороты

Если мотор будет издавать странные звуки, работать в натяг — стоит отказаться от приобретения такого мотоблока.

Как сделать самостоятельно регулировку зажигания у двигателя мотоблока?

Мотор с трудом запускается, не набирает мощность, усилился шум от его работы – одной из причин может быть ранняя или поздняя установка зажигания.

Последовательность действий при работе с контактной системой:

Вскрыв картер, на контактной группе устанавливаем максимальный зазор, полностью провернув на один оборот коленвал мотора.
Выставляем поршень в мёртвую точку. Его положение регламентируется инструкцией на двигатель. Есть специальная метка.
Крепежные элементы статора ослабляем и добиваемся смыкания контактной группы.
Регулировка после сборки деталей завершена.

В бесконтактной системе при регулировке совмещают метки картера и зажигания, для этого:

Вскрываем картер.
В положении мёртвой точки поршня делаем хорошо заметную метку на роторе и картере.
При вращении коленчатого вала, как только появляется искра, ставим отметку на картере
Разница между метками на картере соответствует опережению зажигания.
Ослабляем крепеж статора и устанавливаем угол в соответствии с инструкцией на двигатель.
Настройка зажигания завершена.

Источник

Двигатели к мотоблоку Урал: УМЗ-5Б

Карбюраторные двигатели Ульяновского моторного завода УМЗ-5 в моделях УМЗ-5Б и УМЗ-5ДУ-Б, которые устанавливались на сельскохозяйственный агрегат УМБ-К «Урал», 4х-тактные одноцилиндровые. Работают на бензине с минимальным октановым числом и имеют систему воздушного принудительного охлаждения. Имеют мощность 4,5 л. с., число оборотов коленвала в минуту – 2000 (при номинальной мощности).

УМЗ-5Б имеет 2х-ступенчатый передаточный редуктор, тогда как в устройстве УМЗ-5ДУ-Б редуктор одноступенчатый – в этом их главное отличие. Схема редуктора представлена ниже.

Руководство по эксплуатации и инструкция по ремонту данных моторов советского производства включают в себя:

От правильной регулировки такого важнейшего узла двигателя внутреннего сгорания, как карбюратор, будет зависеть корректная работа всей системы.

Мотоблок «Урал»: история создания

Данная модель мотоблока стала одной из первых в своем классе на территории Российской Федерации сразу после распада СССР. Выпуск начался ещё в девяностых годах. Первая же партия разошлась огромным тиражом — более чем в 130 000 экземпляров.

На 2017 год у мотоблока Урал существует большое количество самых разных конкурентов. Но он продолжает оставаться актуальным, востребованным. Основной причиной популярности является одновременное сочетание сразу нескольких важных достоинств:

оптимальное соотношение мощности и расхода топлива;
выдающиеся технические характеристики;
простота устройства — доступность ремонта.

Сборка и последующий выпуск осуществляется в акционерном обществе «УМПО». Оно представляет собой оборонное моторостроительное предприятие, расположенное в столице Башкирии, городе Уфа. Там же происходит закупка всех необходимых запасных частей.

Характеристики

Приведем некоторые данные по мотоблоку.

габариты мотоблока: 1560/790/1050 мм;
клиренс 270 мм;
объём цилиндров 0,475 л;
масса – 125 кг;
при объёме топливного бака 6 литров расход топлива составляет менее двух литров бензина;
двигатель четырёхтактный с правым вращением, одноцилиндровый, использует бензин с любым октановым числом, хорошо реагирует на газ;
охлаждается воздухом;
аккумулятор показывает высокие показатели заряда.

Достоинства мотоблока «Урал»:

при массе агрегата более центнера необязательно дополнительно давить на ручки собственным весом, что облегчает обработку земли;
существуют многочисленные возможности самостоятельных усовершенствований и модернизаций конструкции;
высокие ресурсные показатели двигателя;
воздушный фильтр не требует замены прокладок.

Вместе с тем отмечены и следующие минусы:

частая течь смазки в стыках двигатель/редуктор;
приходится часто проверять уровень масла;
механизм распределения газов приводит к повышению расхода бензина и моторных масел по причине конструктивных особенностей;
не рекомендован к дальним поездкам с грузом (низкая скорость).

Двигатели УМЗ-5Б и его вариант УМЗ-5ДУ-Б имеют следующие характеристики:

четырёхтактный, мощность до 5,4л. с. (более 3,5 кВт);
оснащён двухступенчатым редуктором с передаточным отношением 1 к 6 либо 1 к 2,91;
один цилиндр;
охлаждение принудительное.

Модель «УМЗ-5ДУ-Б» отличается тем, что его редуктор одноступенчатый и его передаточное число 1 к 6, а на вале редуктора не устанавливают храповик.

В качестве альтернативы двигателям «Урал», если возникла необходимость его замены, часто выбирают импортную продукцию китайского производителя «Лифан» (Lifan).

Lifan была основана в начале 90-х годов ХХ века и на сегодняшний день является одной из самых известных у нас крупных компаний на автомобильном рынке. Кроме двигателей, «Лифан» производит и другую автомототехнику, отличающуюся оптимальным соотношением «цена — качество». Продукция сертифицирована, а к каждому изделию обязательно прилагается технический паспорт и инструкция по эксплуатации.

«Лифан» на российском рынке представляет разные типы двигателей. Одной из наиболее важных характеристик при выборе двигателя – монтажные размеры, так как они не всегда соответствуют российским стандартам.

Еще одна важная характеристика – мощность двигателя, так как в большинстве случаев двигатели Lifan имеют 6,5 л. с. против 5 л. с. у «Урала».

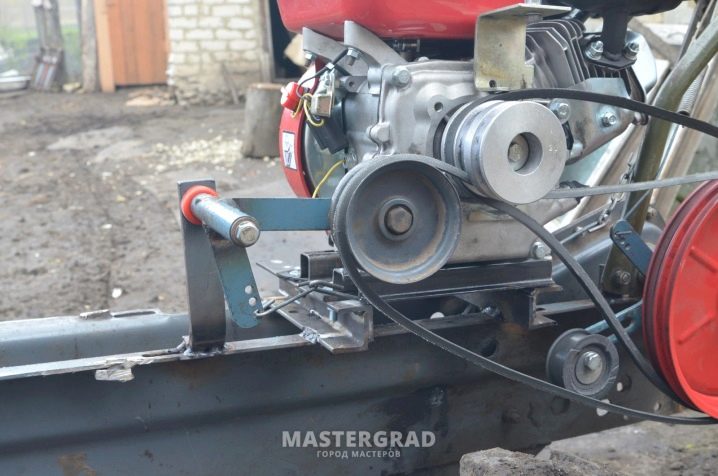

Собственно разборка не представляет особой сложности и выполняется за пару этапов даже специалистом с небольшим опытом, или совсем без него.

С крепежных разъемов снимается старый двигатель при помощи стандартных рожковых ключей.
Вначале отсоединяют топливо- и маслопроводы при их наличии.
Далее следует снять центробежный регулятор.
Иногда на этапе установки нового двигателя приходится применять прокладки, но при правильном подборе размеров такой необходимости нет. Наиболее простым способом является поставить переходную пластину с отверстиями для закрепления.

«Лифан» предлагает несколько линеек двигателей на бензиновом топливе: 168F, 168F-2, 177F и 2V77F.

Линейка 168F:

четырёхтактный;
мощность – до 5,4 л. с. (более 3,5 квт);
1 цилиндр;
охлаждение – принудительное;
коленвал расположен под углом 25 град.;
цилиндр – 163 см3;
топливный бак – 3,6 л;
цилиндр диаметром 68 мм;
вал диаметром 19 мм;
запускается вручную;
габариты 312х365х334 мм;
масса – 15 кг.

Двигатель 168F-2 интересует покупателей тем, что отличается от предыдущей версии повышенным ресурсом и более высокими параметрами – он мощнее (6,5 л. с.), имеет больший по объёму цилиндр (196 куб. см).

Двигатели в 9 л. с. представлены моделями Lifan 177F:

четырёхтактный;
мощность – до 9 л. с. (более 5,6 квт);
один цилиндр;
охлаждение принудительное, воздушное;
коленвал расположен горизонтально;
цилиндр – 270 см3;
топливный бак – 10 л;
запускается вручную;
габариты 378х428х408 мм;
вес – 27 кг.

Модель «Lifan 2V77F» имеет еще более высокие характеристики и большую мощность, по своим характеристикам – лучший тяжёлый двигатель своего класса:

четырёхтактный;
мощность до 17л. с. (более 12,4 квт);
два поршня;
механический регулятор оборотов;
охлаждение – принудительное, воздушное;
коленвал расположен горизонтально;
цилиндр – 615 см3;
топливный – 27,5л;
запуск – вручную;
габариты 455х396х447 мм;
масса – 42 кг.

Мотоблок «Урал»

Мотоблоки «Урал-УМП-5В» впервые начали продаваться в стране как раз перед ее глобальным переделом на заре 90-х годов прошлого столетия. Поскольку в мотоблоках, как удобном и дешёвом техническом средстве, нуждались многие, поэтому в СССР он стал очень популярен. Всего за несколько лет его продажи достигли цифры в 150 тыс. единиц. Такой популярности мотоблока способствовало оптимальное сочетание его характеристик.

У мотоблока широкий регулируемый дорожный просвет, что позволяет эксплуатировать устройство на участках разных типов. Но стоит отметить, что базовая модель «Урала» не отличается особой многофункциональностью. На нём можно только перевозить грузы и обрабатывать почву. Косить траву, убирать мусор или снег с помощью навесного оборудования на такой технике не получится — не предусмотрены такие возможности. Но если самостоятельно переделать конструкцию, добавив необходимые крепёжные узлы, то можно расширить его функциональность.

Модель реализована по схеме отдачи мощности на колёса посредством дифференциала. Некоторые модификации используют иностранные двигатели высокой мощности, но наиболее популярны именно отечественные варианты из-за доступности запчастей, должной документации и долговечности эксплуатации.

Зажигание на мотоблок

Система зажигания двигателя мотоблока обеспечивает своевременное воспламенение горючевоздушной смеси в цилиндре. При максимуме сжатия на свече образуется искра, которая и поджигает смесь.

Для двигателя мотоблока устройством, образующим искру, является магнето. Магнит постоянной полярности вращается в катушке, создавая ЭДС для искрового импульса. Накопителем для энергии служат высоковольтная катушка или ёмкостный конденсатор.

Контактное зажигание мотоблока

В контактных системах импульс формируется при разрыве контактов трамблёра, который обеспечивает искрообразование на свече в момент сжатия смеси.

Недостатком подобной системы является механический износ постоянно движущихся деталей и контактов, что влияет на устойчивость и качество работы мотора. Проблема решается своевременной регулировкой и настройкой зажигания.

В бесконтактных приборах импульсы создаются электронными коммутаторами по сигналу специального датчика, фиксирующего достижение поршнем в цилиндре верхней мёртвой точки. Зависимости качества искры от состояния контактных групп нет.

Урал с двигателем ЗиД

Небольшие партии мотоблоков оснащались силовым агрегатом марки ЗиД-4,5. По конструкции мотор не сильно отличается от УМЗ-5В. На коленчатом валу расположены шкив и звездочка для привода цепи. Шкив размещен со стороны маховика, цепная передача — со стороны редуктора. Цепной привод применяется для привода стационарных установок. Смазка двигателя выполняется разбрызгиванием, масло подается плунжерным насосом из поддона, который вмещает 1,5 л жидкости.

Для передачи крутящего момента от двигателя на трансмиссию используется ременной привод. Ремень на мотоблок имеет размер 1120*17*11 мм. На мотоблоке применена 2-скоростная трансмиссия, устройство и управление которой аналогичны машинам с мотором УМЗ-5В. Редуктор имеет 2 скорости, понижающие частоту вращения в 17 и 7 раз соответственно. Переключение скоростей производится рукояткой. Перед началом эксплуатации мотоблока требуется проверить уровень и долить трансмиссионное масло в редуктор. Номинальная емкость картера составляет 1,5 л.

Система зажигания двигателя включает в себя магнето, обеспечивающее постоянный угол опережения зажигания. По мере износа угол меняется, что приводит к нестабильной работе зажигания. Для регулировки зажигания мотоблока необходимо контролировать момент начала размыкания контактов прерывателя и максимальный зазор между ними. Проверка ведется при снятом маховике путем совмещения насечки на коленчатом валу с насечкой на основании якоря магнето.

В состав системы питания входит карбюратор К16Н или ЗиД-12 и топливный бак, вмещающий 8 л бензина. Регулировка карбюратора мотоблока позволяет обеспечить равномерную работу двигателя и заявленный заводом расход топлива. Настройка выполняется при прогретом двигателе путем вращения винта холостого хода и винта ограничителя хода дроссельной заслонки. Таким образом настраиваются минимальные обороты холостого хода.
