Драйверы для светодиодов: виды, принцип работы, модели, цены

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

маломощный
паяльник (25-40 Вт);
флюс
(желательно нейтральный);
оловянно-свинцовый
припой;
кусачки
и пласкогубцы;
многожильные
медные провода в изоляции с сечением 0,35-1 м2;
изолента
(термоусадочная трубка);
мультиметр;
печатная
плата.

Перечень компонентов зависит от того,
какой блок питания необходимо сделать.

Пример
расчета

Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

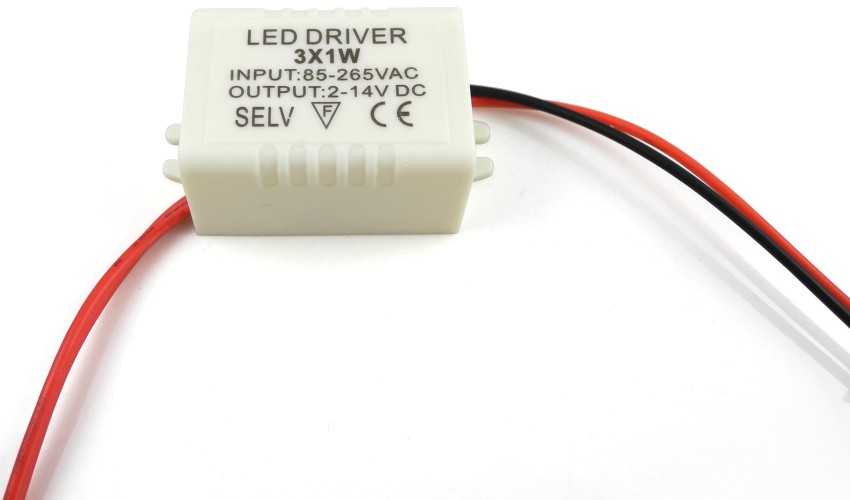

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

Со стабилизацией тока.
Со стабилизацией напряжения.
Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Как выбрать драйвер?

Большая часть драйверов для LED-освещения, продаваемых на отечественном рынке, производится в Китае, стоит дёшево, и не отличается высоким качеством.

В китайских драйверах светодиодных ламп часто встречаются бракованные микросхемы, покупать их не рекомендуется. Такое устройство быстро выходит из строя, и вряд ли удастся его обменять на новое или вернуть деньги.

Советы по выбору LED-драйвера:

Берите стабилизатор тока вместе с нагрузкой. Учитывайте мощность нагрузки, которая будет подключена к драйверу

Обратите внимание на корпус. На нём должна быть указана мощность, диапазоны напряжения (входного и выходного), номинальное значение стабилизированного тока, класс влаго- и пылезащищённости

Максимальная мощность драйвера

Напряжение на выходе зависит от количества диодов в цепи и от схемы их включения. Оно должно быть больше или равно сумме энергии, потраченной каждым блоком электрической схемы.

Номинальный ток определяется мощностью элементов и их яркостью. Цель стабилизатора – обеспечить диоды нужной энергией.

Общая мощность светодиодов определяется параметрами каждого элемента, их числом и цветом. Количество потребляемой энергии считают по формуле:

P = PLED х N, где N – число диодов в цепи, PLED – мощность одного диода.

Номинал берут на 20-30 % больше расчётной мощности:

Pmax ≥ (1,2..1,3) * P.

Учитывают также цвет свечения элементов. Он влияет на выходное напряжение. Его указывают прямо на устройстве или на упаковке.

Например, имеется три светодиода мощностью по 3 Вт. Тогда общая мощность составляет 9 Вт. Рекомендуемая Pmax драйвера = 9 х 1,3 = 11,7 Вт.

Стоимость

Драйверы для LED-освещения продаются в электротехнических магазинах, в Интернете, в торговых точках, где занимаются радиодеталями. Дешевле всего обходится покупка на Интернет-площадках.

Примерные цены на стабилизаторы тока:

DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) – 190 рублей;
LB0138 (6 Вт, 45 В, 220 В) – 170 рублей;
YW-83590 (21 Вт, 25-35 В, 200-240 В) – 690 рублей;
LB009 (150 Вт, 12 В, 170-260 В) – 750 рублей.

Микросхема PT4115 – понижающий преобразователь – стоит 150 рублей за одну штуку. Более мощные элементы стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке драйвера обратите внимание на такие характеристики:

Напряжение на выходе. Его величина зависит от числа светодиодов в светильнике, от способа подачи питания и падения напряжения на полупроводниках. На рынке имеются устройства с напряжением от 2 до 50 В и более.
Номинальный ток. Он должен быть достаточным для обеспечения оптимальной яркости.
Цвет светодиодов. Он влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

Цвет	Падение напряжения, В	Сила тока, А	Потребляемая мощность, Вт
Красный	1,6-2,04	350	0,75
Оранжевый	2,04-2,1	0,9
Жёлтый	2,1-2,18	1,1
Зелёный	3,3-4	1,25
Синий	2,5-3,7	1,2

Если в источнике света три последовательно соединенных светодиода белого света мощностью 1 Вт, понадобится драйвер с напряжением 9-12 В и током 350 мА.

Падение напряжения на белых кристаллах – 3,3 В. При последовательном соединении напряжения суммируют. Получается 9,9 В, что удовлетворяет рабочий диапазон драйвера.

В зависимости от модификации, устройства используют для определённого количества светодиодов – одного, двух или более.

Например, LED-драйверы с микросхемой 9918c в светодиодной лампе подходят для управления нерегулируемыми лампами и поддерживают мощность до 25 Вт.

Классификация элементов

На прилавках можно обнаружить два основных типа драйверов для светодиодов:

импульсный тип
линейный.

Первые являются приборами, обеспечивающими на выходе каскад импульсов высокой частоты. Последнее поколение их использует принцип широтно-импульсной модуляции. Фактически усредненный параметр силы тока рассчитывается как отношение ширины импульса к их периоду. Параметр определяется коэффициентом заполнения.

Импульсные ориентированы на продуцирование высокочастотных импульсов тока

Линейные на выходе обеспечивают значение от генератора тока. Формируется стабилизация тока, а напряжение будет вариабельным. Все настройки проводятся в плавном режиме без образования электромагнитных высокочастотных помех. Даже при относительно небольшом КПД (около 85%) и простоте конструкции их сфера деятельности ограничивается маломощными лентами или светодиодными лампами.

Линейные для подключения лед-элементов

ШИМ-драйверы являются более широко популярными из-за своих позитивных эксплуатационных характеристики:

длительный срок работы;
КПД до 95%;
минимальные габариты.

Минусом для последних является высокий уровень помех, в отличие от линейных.

Дифференцируются драйверы по наличию или отсутствию гальванической развязки. В первом случае обеспечивается больший КПД, повышенная надежность и достаточная безопасность.

Для подключения к стандартной электросети светодиодов могут использоваться и тот, и другой тип драйверов, но преимущественными являются именно те, где есть гальваническая развязка. Именно она отвечает за безопасную эксплуатацию ламп. Если таковой развязки нет, всегда есть риск поражения током.

Как устроены и чем отличаются светодиоды разных типов

Светодиоды можно классифицировать по разным критериям. Основное отличие – в технологии и электрических параметрах.

DIP

Сокращение DIP пошло от слов Direct In-line Package. Такие светодиоды известны еще с конца прошлого века. Устройство представляет собой стеклянную или пластиковую прозрачную колбу размером 3 или 5 мм, в которой находится полупроводниковый кристалл. Колба является линзой и формирует направленный пучок света. Кристалл закрепляется на катоде, который с помощью провода соединяется с анодом. Из корпуса выходят контакты в виде металлических ножек, через которые светодиод и включается в схему.

По форме бывают круглые, овальные, прямоугольные. Напряжение питания – до 5 В при 25 мА.

Обычно внутри линзы располагается один кристалл, но есть модели с двумя и более разных цветов. Такие модели могут оснащаться тремя и четырьмя выводами. Принцип работы светодиода подобного вида задает микрочип.

Dip светодиоды являются малоточными, они используются в гирляндах, для индикации, в подсветке, уличном освещении. По сравнению с SMD диодами они имеют следующие преимущества:

яркость;
направленный световой поток;
долгий срок службы при работе на улице;
потрeбление электроэнергии.

Основной недостаток – большой размер, от 3 мм.

SMD

Светодиоды SMD – это приборы для крепления на поверхность. В настоящее время этот тип диодов является самым востребованным. С их появлением расширились возможности создания осветительных систем. Начали уменьшаться размеры светильника, монтаж автоматизирован.

Как устроен светодиод SMD – излучающий кристалл закреплен на подложке, от которой отводится тепло. К ней вмонтированы выходы. Внутри размещен управляющий чип. Защитой является овальная или сферическая линза из стекла или пластика.

Преимущества SMD:

небольшая цена;
надежность;
срок службы;
высокая светоотдача.

SMD светодиоды в смеху включаются при помощи специального клея. Самые маленькие диоды имеют размер 0,6х0,3 мм. Максимальная яркость – 8000 кд/кв.м.

Существует технология, при которой кристалл наносится на проводящую подложку без использования корпуса. В качестве защиты используется специальный слой, который выбирается по назначению светодиодов.

Используются для подсветки интерьеров, уличных билбордов, рекламных экранов с широким разрешением.

COB

Chip On Board (COB) светодиоды имеют большое количество кристаллов на одной подложке. Также их называют светодиодной матрицей. Сверху заливается люминофором.

Основные преимущества:

простота монтажа;
хороший поток света;
высокий CRI;
разнообразие форм.

Недостатки:

стоимость;
самый срок службы;
светоотдача ниже, чем у SMD.

КОБы активно используются в создании ярких прожекторов и в других светильниках, где требуется акцентированная подсветка.

Принципиальная разница в конструкции

При выборе светодиодных лампочек важно знать, как они производились. Продукция должна быть сертифицированная. Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго

Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго.

Недорогой китайской лампы на 220 В

Неизвестные китайские производители:

выпускают светодиодные лампы в несоответствующих мощности корпусах;
у диодов низкие показатели светопередачи;
полноценный драйвер меняют на диодный мост и пару дешевых радиодеталей;
устанавливают примитивные теплоотводы;
указывают на упаковке неверные параметры мощности, потока и цвета света, срока эксплуатации.

Из-за несовершенства схемы такие лампы быстро перегорают, покупателей ждет разочарование после вскрытия упаковки:

источник света вместо 60 Вт выдает 25 Вт;
поток света 40-50%, не 90%, как указано;
мощность 6 Вт вместо 8 Вт;
цвет 400 вместо 2700;
рок службы 5 тыс. часов, а не 50 тыс.

Качественной брендовой светодиодной лампы

В брендовой качественной лампочке:

используется рассеиватель в виде полусферы из качественного пластика, увеличивающий угол рассеивания и показатели механической прочности;
качественные долговечные чипы;
применяется плата, изготовленная из сплава алюминия, эффективно отводящая избыток тепла на радиатор;
площади радиатора достаточно для того, чтобы предотвратить перегрев;
у конденсатора достаточный объем;
драйвер преобразует ток;
цоколь из никеля или латуни.

Расчет драйверов для светодиодов

Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.

Статья по теме:

Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.

В некоторых драйверах предусмотрена защита от аварийных ситуаций

Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.

Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.

Виды драйверов

Все драйвера различают по трем критериям – по способу стабилизации, конструкционным особенностям и наличию/отсутствию защиты. Рассмотрим все варианты подробнее.

Линейные и импульсные

В зависимости от схемы стабилизации тока драйверы делятся на два типа – линейные и импульсные. Они отличаются принципом работы и эффективностью.

Перед электронной схемой драйвера поставлена задача – обеспечение стабильных значений тока и напряжения, подводимых к кристаллу (светодиоду). Самый простой и дешевый вариант – включение в цепь ограничительного резистора.

Линейная схема питания:

Эта элементарная схема не способна обеспечивать автоматическое поддержание тока. При повышении напряжения он пропорционально растет и, когда превысит допустимое значение, кристалл разрушится от перегрева.

Более сложное управление осуществляется путем включения в цепь транзистора. Минус линейной схемы – снижение мощности при росте напряжения. Такой вариант допустим при работе led-источников малой мощности, но при работе мощных светодиодов такие схемы не применяют.

Плюсы линейной схемы:

простота;
дешевизна;
относительная надежность.

Наряду с линейными схемами, стабилизировать ток и напряжение можно путем импульсной стабилизации:

после нажатия кнопки заряжается конденсатор;
после отпускания конденсатор разряжается, отдавая запасённую энергию полупроводниковому элементу (светодиоду), который начинает испускать свет;
если напряжение растет, то время зарядки конденсатора сокращается, если падает – увеличивается.

Нажимать кнопку пользователю не приходится – за него всё делает электроника. Роль кнопочного механизма в современных источниках питания выполняют полупроводники – тиристоры или транзисторы.

Рассмотренный принцип работы называется в электронике широтно-импульсной модуляцией. За секунду может происходить десятки и даже тысячи срабатываний. КПД такой схемы достигает 95 %.

Упрощенная схема импульсной стабилизации:

Электронные, диммируемые и на базе конденсаторов

От принципа устройства драйвера зависит область его применения и эксплуатационные характеристики.

Виды драйверов по принципу устройства:

Электронные. В их схемах обязательно используется транзистор. На выходе устанавливается конденсатор, исключающий или хотя бы сглаживающий пульсации тока. Электронные преобразователи способны стабилизировать токи до 750 мА. Драйверы электронного типа борются не только с пульсациями, но и с электромагнитными высокочастотными помехами, наводимыми электроприборами (радио, телевизор, роутер и т. п.). Минимизировать помехи позволяет наличие специального керамического конденсатора. Минус электронного драйвера – высокая стоимость, плюс – КПД близкий к 95 %. Их используют в мощных led-светильниках: автофарах, прожекторах, уличных фонарях.
Диммируемые. Особенность диммируемых драйверов – возможность управления яркостью светильника. Регулировка основана на изменении тока на выходе, который и определяет яркость светопотока. Драйвер можно включать в схему двумя способами: между светильником и стабилизатором или между источником питания и преобразователем.
На основе конденсаторов. Это недорогие модели, используемые для бюджетных светодиодных светильников. Если в схеме производитель не предусмотрел сглаживающий конденсатор, то на выходе наблюдается пульсация. Другой минус – недостаточная безопасность. Плюс подобных моделей – высокий КПД, стремящийся к 100 %, и простота схемы. Подобные драйверы легко собрать своими руками.

В корпусе и без него

Драйвер может быть размещен внутри защитного корпуса, но может и не иметь его. Электронные схемы уязвимы перед многими внешними факторами, поэтому более надежным вариантом считается размещение драйвера в корпусе.

Корпус защищает электронный преобразователь от влаги, пыли, попадания прямых солнечных лучей и т. д. Бескорпусные модели обходятся дешевле, но у них меньше срок службы и хуже стабильность эксплуатации. Они больше подходят для скрытого монтажа.

Срок годности

Срок эксплуатации драйвера несколько меньше по сравнению с оптической составляющей светодиодного светильника — порядка 30 000 часов. Это связано с рядом причин: скачками напряжения, изменениями температуры, влажности и нагрузкой на преобразователь.

Одно из уязвимых мест — сглаживающий конденсатор, в котором со временем испаряется электролит. В большинстве случаев это происходит при монтаже в помещениях с высокой влажностью или подключении к сети, в которой есть скачки напряжения. Подход приведет к повышению пульсаций на выходе устройства, что негативно воздействует на led-диоды.

Где купить драйверы для светодиодов

Стоимость драйвера может достигать 300 рублей и выше

Реализующими компаниями представлен огромный ассортимент драйверов для светодиодов, технические характеристики и цены которых можно увидеть в прайсах. Как правило цены на продукцию носят ориентировочный характер и уточняются при заказе у менеджера проекта. В ассортименте имеются преобразователи различной мощности и степени защиты, применяемые для наружного и внутреннего освещения, а также для подсветки и тюнинга автомобилей.

Выбирая драйвер следует учитывать условия его использования и потребляемую мощность светодиодной конструкции. Поэтому приобретать драйвер необходимо перед покупкой светодиодов

Так, прежде чем купить драйвер для светодиодов 12 вольт, необходимо принять во внимание, что он должен иметь запас мощности около 25-30%. Это нужно для того, чтобы уменьшить риск повреждения или полного выхода из строя прибора при коротком замыкании или перепадах напряжения в сети

Стоимость преобразователя зависит от количества приобретаемых устройств, формы оплаты и сроков доставки.

В таблице приведены основные параметры и размеры стабилизаторов напряжения 12 вольт для светодиодов с указанием их ориентировочной цены:

Модификация LD DC/AC 12 V	Габариты, мм (в/ш/г)	Выходной ток, A	Мощность, W	Цена, руб.
1x1W 3-4VDC 0.3A MR11	8/25/12	0,3	1х1	73
3x1W 9-12VDC 0.3A MR11	8/25/12	0,3	3х1	114
3x1W 9-12VDC 0.3A MR16	12/28/18	0,3	3х1	35
5-7x1W 15-24VDC 0.3A	12/14/14	0,3	5-7х1	80
10W 21-40V 0.3A AR111	21/30	0,3	10	338
12W 21-40V 0.3A AR11	18/30/22	0,3	12	321
3x2W 9-12VDC 0.4A MR16	12/28/18	0,4	3х2	18
3x2W 9-12VDC 0.45A	12/14/14	0,45	3х2	54

Виды драйверов по типу конструкции

Драйвера для LED-элементов представляют собой небольшую электронную схему, собранную из резисторов, конденсаторов и полупроводниковых диодов, размещённых на плате.

Устройства, стабилизирующие ток для светодиодов, выпускаются в 2 версиях:

В корпусе. Это наиболее распространённый вариант. Стоимость такого прибора выше. Его главный плюс – защита конструктивных элементов от влаги и пыли.
Без корпуса. Их применение оправдано только при скрытом монтаже. Они дешевле корпусных аналогов.

Преобразователи по конструктивному исполнению делят на три группы.

Электронный

В электронном преобразователе за коррекцию тока отвечает транзистор. Его задача – разгрузка регулировочной микросхемы. Чтобы максимально сгладить пульсацию, на выходе схемы установлен конденсатор.

Электронные устройства дорого стоят, но стабилизируют ток максимум до 750 мА. Новейшие драйверы такого типа обычно устанавливают на лампы с цоколем Е27.

Главные недостатки – пульсации и помехи в высокочастотном диапазоне. Если в одну розетку со светильником включить бытовые приборы, например, радиоприёмник, появляются помехи на FM-частотах. .

В хорошем электронном драйвере должно быть сразу два конденсатора:

электролитический, который сглаживает пульсации;
керамический, который понижает высокие частоты.

Такое сочетание встречается редко, особенно в драйверах китайского производства. Пользователи, разбирающиеся в микросхемах, могут получать выходные параметры драйвера, меняя номиналы резисторов.

Благодаря высокому КПД – около 95 % – электронные драйверы используют для самых разных целей (для обеспечения работы автомобильных светодиодных ламп, уличного и бытового освещения).

На основе конденсаторов

Несколько меньшей популярностью пользуются драйверы, работа которых основана на использовании конденсаторов. Почти все схемы бюджетных LED-ламп с такими устройствами имеют похожие характеристики.

Из-за изменений, вносимых производителями в электрические цепи, из них могут удаляться кое-какие элементы. Особенно часто в них отсутствует конденсатор, отвечающий за сглаживание пульсаций.

Плюсы драйверов на конденсаторах:

простота конструкции;
КПД стремится к 100 %, так как потери мощности наблюдаются только на резисторах и переходах полупроводниковых элементов.

Диммируемый

Диммер – устройство, регулирующее яркость светодиодов. Многие современные драйверы имеют в своём составе эти полезные приспособления.

Плюсы диммируемых драйверов:

пользователь выбирает уровень освещённости, комфортный для текущего момента;
включение диммера в стабилизаторы тока позволяет экономно расходовать как электроэнергию, так и ресурс светодиодов.

Варианты исполнения:

Диммирующее устройство располагается между питанием и LED-светильником. Такой прибор управляет электроэнергией, подаваемой на светодиоды. Обычно это широтно-импульсные стабилизаторы (ШИМ), корректирующие величину тока.
Устройство управляет источником питания. Оно выполняет коррекцию тока. Меняется яркость и цвет диодов.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

класс защищенности от пыли и жидкости,
мощность,
номинальный стабилизированный ток,
рабочее входное напряжение,
диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Техническое задание

Как известно, для достижения хорошего результата любая разработка должна иметь хорошее ТЗ, поэтому постараюсь сформулировать его для себя. Итак, драйвер должен:

Уметь включаться/отключаться по короткому нажатию кнопки (кнопка без фиксации). Пожалуй, это основная причина, по которой все это затеялось.
Иметь плавную (бесступенчатую) регулировку яркости, от самого яркого — «турбо», до «мунлайта», когда диод еле светится. Яркость должна изменяться равномерно.
Запоминать установленную яркость на время выключения.
Контролировать заряд батареи, предупреждая когда она почти разряжена (примерно 3.3В) и отключаясь, когда разряжена полностью (примерно 2.9В). Для разных АКБ эти параметры могут быть иными. Соответственно, рабочее напряжение должно быть в диапазоне 2.7~4.5В.
Иметь 2 специальных режима — аварийный маячок и стробоскоп (ну а почему бы и нет?)
Уметь включать/выключать задний светодиод (это актуально при езде на велосипеде ночью, получается что-то вроде габаритного огня).
Иметь защиту от переполюсовки и статического электричества. Не обязательно, но будет приятным дополнением, поскольку в темноте можно по ошибке поставить АКБ неправильной стороной.
Быть меньше изначального драйвера по размерам, но при этом иметь те же посадочные места. Китайский драйвер просто огромен, сделать крупнее будет непросто.

Ну и если фонарик подвергается моддингу, почему бы не встроить в него зарядное устройство с micro-USB разъемом? У меня под рукой всегда есть такой кабель и USB зарядка, а родной блок питания приходится искать.
